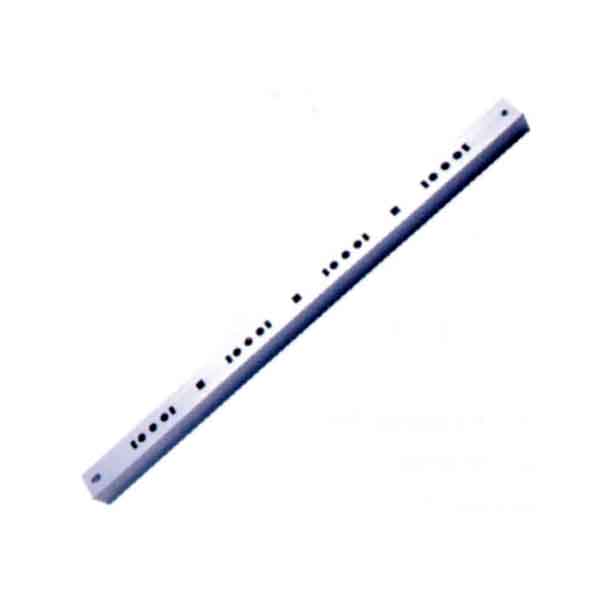

Na vyhodnotenie stavupodpora rozvádzačovProstredníctvom testovania izolácie odporu sa megohmmeter s vysokým napätím primárne používa na nanášanie jednosmerného napätia a na meranie izolačného odporu. Keď rozvádzacia tyč podporuje vek, v dôsledku akumulácie povrchovej kontaminácie, vnútorných trhlín cez otvor alebo vlhkosti sa ich objem aj povrchové odpory výrazne znižujú. Výsledky testov uvedené nižšie uvedené historické referenčné hodnoty alebo štandardné prahové hodnoty (napr. Pod 100 MΩ, zvyčajne považované za výstražný prah) naznačujú zhoršenie výkonu podpory izolácie, s potenciálom tvorby karbonizácie, ktoré predstavuje riziko vzniku alebo rozpadu otvorov. Teplota a vlhkosť testovacieho prostredia musia byť kalibrované a horizontálne porovnania s podobnými stĺpcami sú užitočné pri hodnotení rozsahu starnutia.
Analýza dielektrickej straty sa zameriava na vyhodnotenie charakteristík dielektrickej stratypodpora rozvádzačovpri vysokonapäťových poliach striedavého prúdu. Meranie dielektrickej straty Tangent (TanA) pomocou presného mostíkového obvodu môže citlivo odrážať celkové zhoršenie izolačného materiálu a akékoľvek vnútorné defekty. Keď rozvádzacia lišta podporuje vek (napr. V dôsledku delaminácie vlhkosti, vypúšťania vzduchovej medzery alebo praskajúcej živice v rámci izolačného materiálu), zvyšuje sa jej dielektrická polarizácia a straty vodivosti, čo vedie k abnormálne vysokej hodnote TAN5. Krivka straty so zvyšujúcim sa testovacím napätím sa tiež mení (napr. Objaví sa zreteľný inflexný bod). Táto nedeštruktívna metóda je obzvlášť adept pri detekcii lokalizovaného, ale aktívneho rozvoja, zhoršenia v rámci podpory tyče.
Kombinácia týchto dvoch metód poskytuje komplexnejšiu diagnostikupodpora rozvádzačovdegradácia. Testovanie rezistencie na izoláciu je vysoko citlivé na prenikajúce defekty a silnú vlhkosť, zatiaľ čo analýza dielektrických strát je citlivejšia na včasnú degradáciu materiálu a účinky medzifázovej polarizácie. Významné zníženie izolačného odporu podpory rozvádzača, sprevádzané nadmerným zvýšením dielektrickej straty alebo abnormálnym spektrálnym vzorom, najmä pri vysokom napätí, silne naznačuje, že izolačná štruktúra vstúpila do zrýchlenej fázy starnutia alebo čelila vážne potenciálne riziká, čo si vyžaduje včasnú údržbu alebo výmenu. Tieto dve metódy tvoria kľúčový kolaboratívny diagnostický mechanizmus pre izolačnú podmienku podpory tyče.
