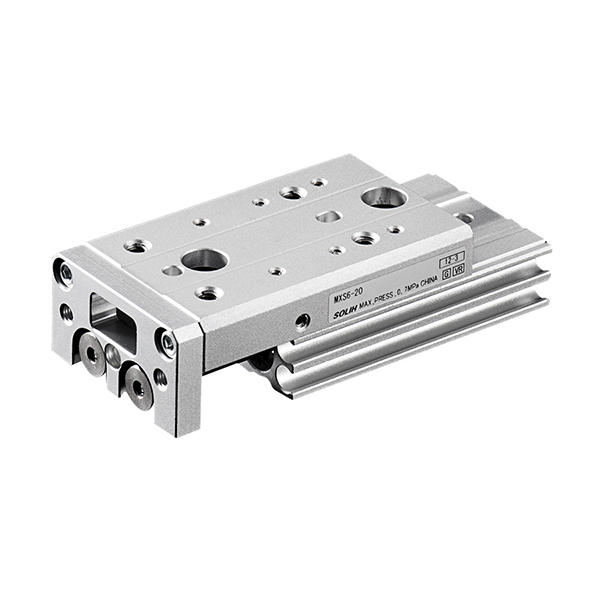

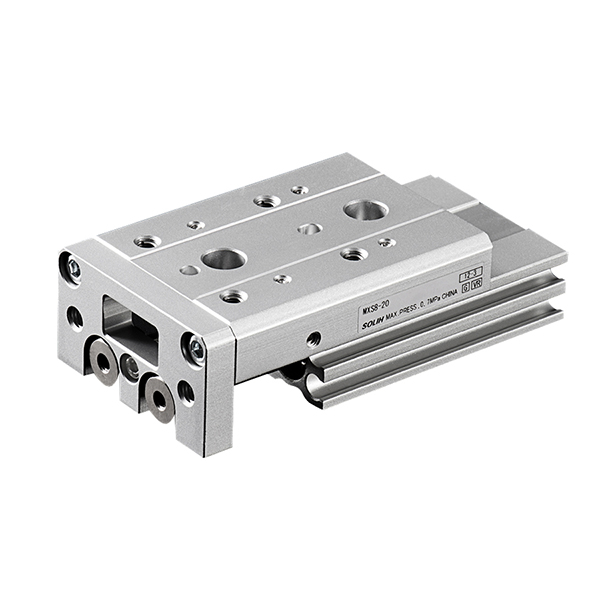

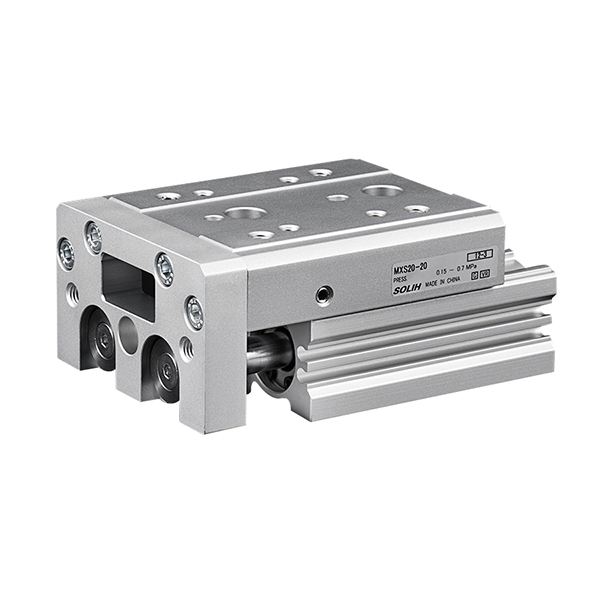

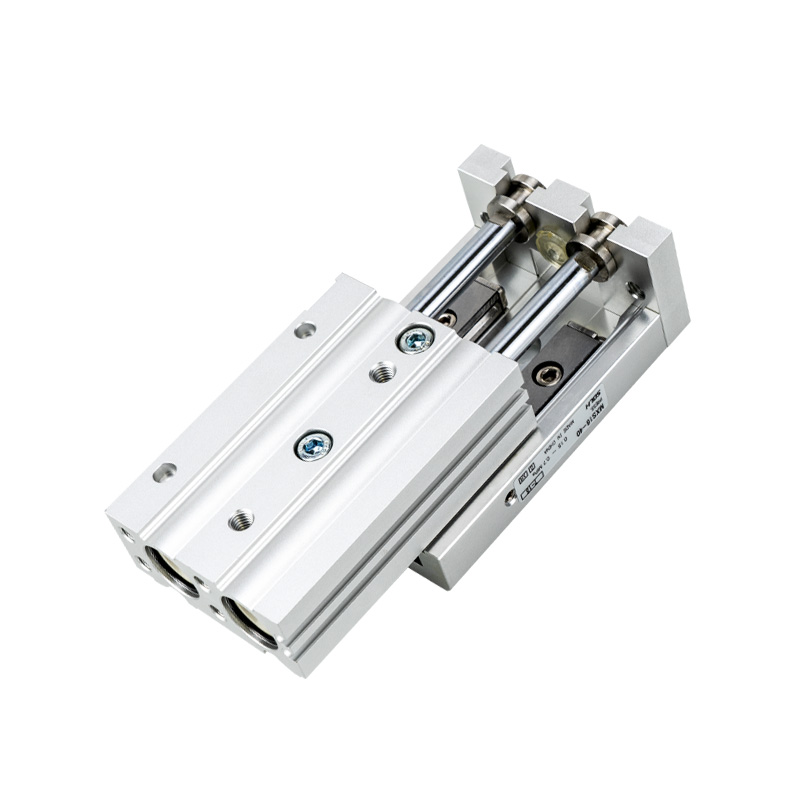

Pneumatický posuvný stôl radu MXS | Dvojvalcový typ krížového valčekového vedenia

Značka: SOLH by Richge Technology

Prehľad produktov

     Séria SOLH MXS je vysoko pevný, vysoko presný integrovaný pneumatický posuvný stôl vybavený dvojpiestovou hnacou konštrukciou a profesionálnymi priečnymi valčekovými vodiacimi koľajnicami. Vďaka ultratenkému kompaktnému telu, predpätému vodiacemu systému s nulovou vôľou a dvojnásobnému výstupnému ťahu poskytuje ultra stabilný lineárny pohyb s presnosťou opakovania až ±0,01 mm. Integrovaný dizajn typu všetko v jednom výrazne znižuje objem vybavenia v porovnaní s tradičnými kombináciami deleného valca + externého vedenia. Široko sa používa pri presnom lineárnom prenose, zostave vyrovnávania, elektronických a polovodičových nástrojoch, pričom slúži ako optimálna modernizovaná náhrada za konvenčné riešenia lineárneho pohonu.

Základná štruktúra a pracovný princíp

     -- Dvojpiestový systém pohonu: Prijíma dvojčinnú dvojpiestovú štruktúru, ktorá poskytuje dvojnásobný ťah ako jednovalcové posúvače s rovnakou veľkosťou otvoru. Zaisťuje vysoko synchrónny chod a účinne eliminuje vychyľovanie a kývanie pohybu pri vysokofrekvenčnom pohybe.

     -- Prémiová krížová vodiaca koľajnica: Zabudované vysoko presné krížové valčekové vedenie s dizajnom predpätia, nulovou vôľou chodu, vynikajúcou tuhosťou konštrukcie a silnou odolnosťou voči radiálnemu zaťaženiu a vychýleniu krútiaceho momentu. Stabilne udržuje ±0,01 mm ultra vysokú presnosť opakovania polohy pre dlhodobú cyklickú prevádzku.

     -- Integrovaný dizajn typu všetko v jednom: Valec a posuvný stôl sú dokonale integrované ako jeden celok, čím sa znižuje celkový inštalačný objem o 30%~50% v porovnaní s delenými konštrukciami. Nevyžaduje žiadne manuálne zarovnávanie počas inštalácie, čo výrazne zlepšuje efektivitu montáže a štrukturálnu konzistenciu.

     -- Flexibilná trojstranná montáž: Podporuje spodnú, bočnú a axiálnu trojsmernú inštaláciu s prednastavenými presnými polohovacími otvormi pre kolíky. Podporuje priamu stohovaciu inštaláciu a bočnú pevnú montáž, čím sa prispôsobuje rôznorodým požiadavkám na usporiadanie kompaktných zariadení.

     -- Vstavané prispôsobenie snímača: Vybavený štandardným vnútorným magnetickým krúžkom s vyhradenými drážkami na tele kompatibilnými s magnetickými spínačmi série D-M9□ a A93. Zapustená konštrukcia zabraňuje štrukturálnym interferenciám a zaisťuje presnú spätnú väzbu polohy zdvihu.

Kompletné pravidlo kódovania modelu

   1. Príklad modelu: MXS16-50AS-M9BW

   2. Referenčný príklad štandardnej objednávky

     -- MXS20-75A-FR-M9NL: Vŕtanie 20 mm, zdvih 75 mm, obojstranné nastavenie zdvihu, axiálne potrubie, magnetický spínač PNP s dĺžkou vodiča 3 m

Všeobecné základné technické špecifikácie

Referenčná tabuľka výstupnej sily a zaťaženia (@0,5 MPa, horizontálna inštalácia)

Poznámka: Nosnosť klesá s dlhším zdvihom a vyššou rýchlosťou; bezpečnostný faktor ≥2; vertikálne zaťaženie vyžaduje overenie prípustného krútiaceho momentu

Aplikačné scenáre a pokyny pre výber

   1. Prioritné aplikačné scenáre pre sériu MXS

     --  Ultra-vysoko presné polohovanie a prenos: Ideálne pre presný lineárny prenos a zarovnanie elektronických komponentov, terminálov, optických šošoviek a miniatúrnych modulov s prísnymi požiadavkami na umiestnenie ±0,01 mm.

     -- Priestorovo obmedzené kompaktné vybavenie: Ultratenká integrovaná konštrukcia znižuje výšku zariadenia o 30 % v porovnaní s bežnými posuvnými stolíkmi, dokonale padnúce miniaturizované a vysoko kompaktné automatizované stanice.

     -- Pracovné podmienky s vysokou tuhosťou a ochranou proti vychýleniu: Dizajn krížového valčekového vedenia poskytuje vynikajúcu odolnosť voči krútiacemu momentu a toleranciu excentrického zaťaženia, vhodný pre riadenie osi Z robota a vysoko presné montážne stanice so zložitými silovými podmienkami.

     -- Vysokofrekvenčná cyklická prevádzka s krátkym zdvihom: Stabilné pre dlhodobú vysokofrekvenčnú prevádzku s krátkym zdvihom 10 ~ 50 mm, zachovávajúc konzistentnú presnosť bez posunu alebo chvenia.

     -- Štrukturálne zjednodušenie a zníženie nákladov: Integrovaný valec a vodiaca konštrukcia úplne nahrádza tradičnú delenú kombináciu „valec + vonkajšie vedenie“, zjednodušuje mechanickú konštrukciu a znižuje náklady na montáž a údržbu.

Kľúčové body profesionálneho výberu

     -- Výber veľkosti otvoru: Prispôsobte veľkosť otvoru podľa hmotnosti obrobku a spôsobu inštalácie. Ovládajte horizontálne zaťaženie v rozmedzí 50 % menovitej hodnoty a vertikálne zaťaženie v rozmedzí 25 % menovitej hodnoty, aby ste zabezpečili stabilnú prevádzku.

     -- Výber zdvihu: Pri výbere modelu rezervujte 5~10 mm okraj zdvihu. Zvoľte AS/AT/A nastavovač zdvihu (0~5 mm jemné nastavenie), ak sa vyžaduje presné orezávanie zdvihu.

     -- Prispôsobenie smeru montáže: Spodná montáž pre horizontálnu manipuláciu s materiálom; bočná montáž pre bočnú pevnú inštaláciu; axiálna montáž pre stohovanie v osi Z a viacvrstvovú montáž.

     -- Optimalizácia konfigurácie vyrovnávacej pamäte: Štandardný gumený nárazník pre bežnú prevádzku. Vybavte sa hydraulickým nárazníkom, keď prevádzková rýchlosť prekročí 300 mm/s alebo hmotnosť nákladu presiahne 5 kg, aby sa znížil náraz na koncovku a vibrácie.

     -- Nastavenie detekcie polohy: Kompatibilné s magnetickými spínačmi M9B/M9N. Obojstranne zabudované drážky podporujú inštaláciu 2 spínačov na realizáciu presnej detekcie signálu na mieste pre vysúvanie aj zasúvanie.

Zhrnutie jednej vety

     Dvojvalcový pneumatický posuvný stôl radu SOLH MXS využíva prémiové krížové valčekové vedenie a integrovanú štruktúru typu všetko v jednom s dvojnásobným ťahom, ultra vysokou presnosťou ± 0,01 mm, vynikajúcou tuhosťou a odolnosťou proti vychýleniu, ktoré slúži ako špičkové presné riešenie lineárneho pohonu pre polovodičovú, elektronickú presnú montáž a automatizáciu vysokofrekvenčného polohovania.
