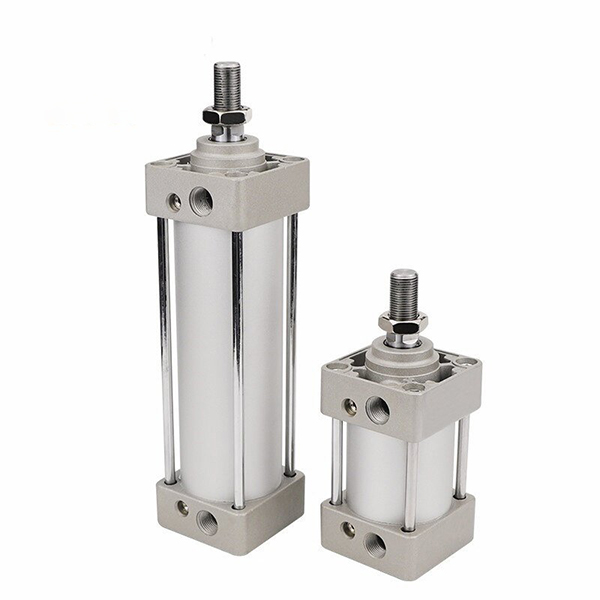

Ľahký štandardný valec spojovacej tyče SOLH MBB je modernizovaný ľahký model, o 10 % ľahší ako tradičná séria MB a je plne v súlade s normami ISO15552 na priamu výmenu dovážaných valcov spojovacej tyče. Vďaka obojstranne nastaviteľnému vzduchovému vankúšu a štvorcovým koncovkám zaisťuje vysokú tuhosť, nízku hlučnosť a stabilnú bezolejovú prevádzku, vhodnú pre stredne zaťažené a vysokofrekvenčné pracovné podmienky. Zahŕňa viaceré varianty a rôzne možnosti montáže, široko používané v dopravných zariadeniach a všeobecných automatizačných strojoch. Vďaka vyspelej hromadnej výrobe a dostatočným zásobám podporuje stabilné dodávky a export do celého sveta.

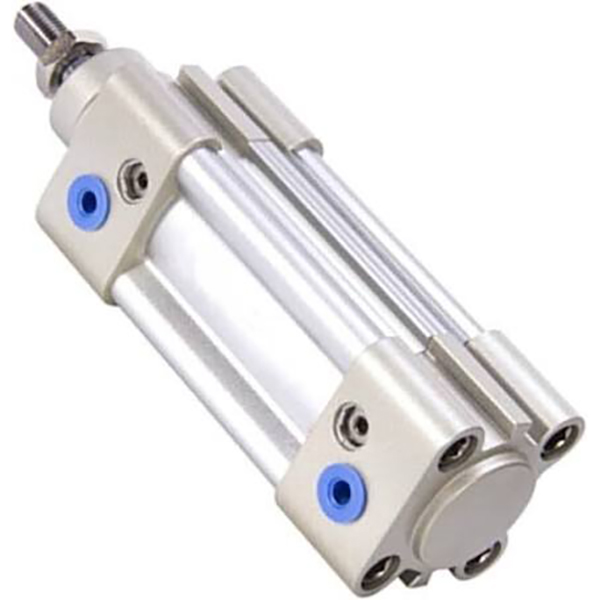

Profilový valec SOLH SAI bez spojovacej tyče vyhovuje norme ISO15552, rozmerovo zameniteľný so sériami FESTO DNC a SE. Má integrovanú hliníkovú hlaveň v tvare M a je vybavená obojstranným nastaviteľným vzduchovým vankúšom a elastickou podložkou PPV a obojstrannými drážkami snímača. Plné varianty zahŕňajú jednotyčový, dvojitý, zdvih nastaviteľný, uzamykateľný valec s integrovaným ventilom SAIF. Podporuje bezolejovú prevádzku s nízkym štartovacím tlakom. Veľkosti otvoru φ32~200 mm, prispôsobený zdvih až do 2000 mm a rôzne možnosti montáže ISO. Široko používaný v baliacich strojoch, dopravníkoch a automatizácii obrábacích strojov. Stabilná hromadná výroba a dostatočné zásoby z neho robia nákladovo efektívny všeobecný lineárny pohon pre exportné automatizačné zariadenia.

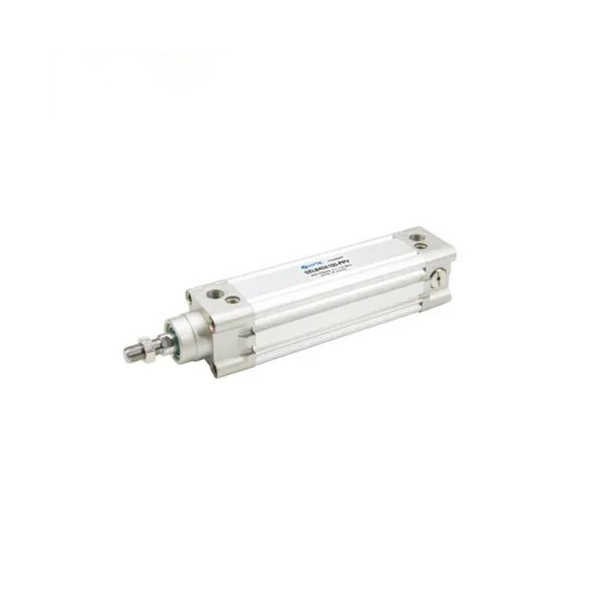

Štvorcový štandardný valec SOLH SE bez spojovacej tyče je v súlade s normami ISO15552 a VDMA24562, priamo zameniteľný so sériami FESTO DNC a SMC CP96S. Integrovaná štvorcová hliníková hlaveň poskytuje vysokú tuhosť, vybavená obojstranným nastaviteľným vzduchovým vankúšom a 3-strannými drážkami snímača pre flexibilnú inštaláciu. Varianty zahŕňajú jednu tyč, dvojitú tyč, nastaviteľný zdvih a uzamykateľný typ BSE, vhodné pre stredne ťažké zaťaženie a vysokofrekvenčné aplikácie s dlhým zdvihom. Tvrdo eloxovaný valec podporuje bezolejovú prevádzku s viacerými možnosťami montáže, široko používaný pre obrábacie stroje, balenie a automatizáciu dopravníkov. Zákazkový servis s dlhým zdvihom, dostatočné zásoby a stabilné hromadné dodávky pre globálnych výrobcov automatizácie.

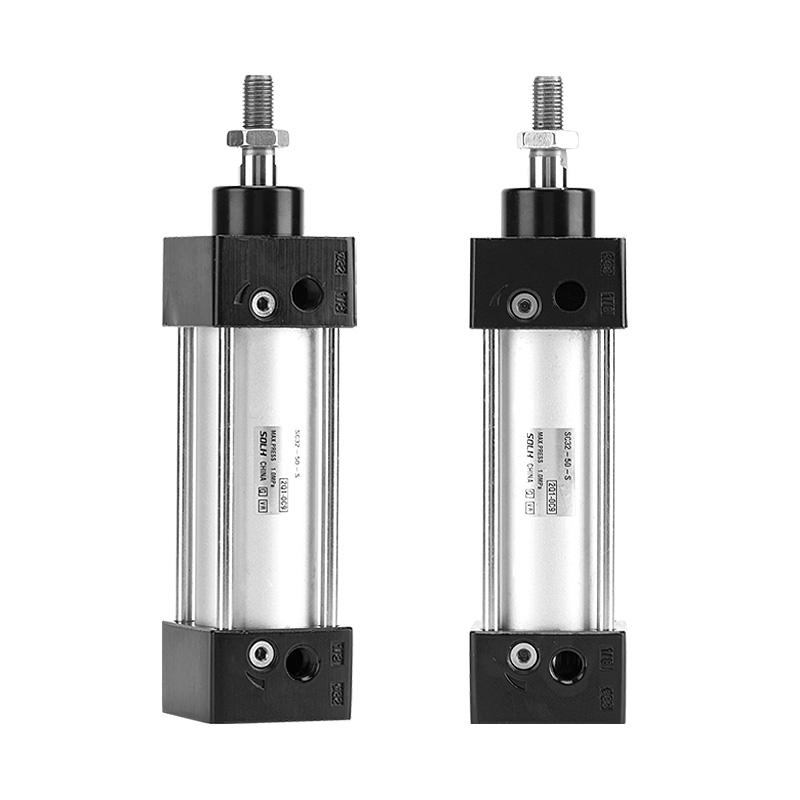

Ekonomický štandardný valec spojovacích tyčí SOLH SC využíva štyri spojovacie tyče na upevnenie koncových uzáverov s vysokou tuhosťou a odolnosťou proti nárazu, ktoré sa široko používajú ako všeobecný pneumatický pohon. Rozsah veľkostí otvoru φ32 ~ 250 mm, vybavený obojstranným nastaviteľným vzduchovým vankúšom na zníženie nárazu a hluku. Varianty zahŕňajú jednu tyč, dvojitú tyč SCD, nastaviteľný zdvih SCJ a uzamykateľnú vložku SCL. Vstavaný magnetický krúžok voliteľný pre magnetické spínače CMSG/DMSG, podporujúci bezolejovú prevádzku. Kratšie telo ako valce s profilom ISO pri rovnakom vŕtaní s konkurenčnou cenou. K dispozícii je viacero typov montáže na tlačenie, manipuláciu a umiestnenie na dopravníkových, baliacich a montážnych linkách. Dostatok zásob podporuje hromadné exportné objednávky.

Pneumatické valce bez spojovacej tyče SOLH DNC prísne vyhovujú medzinárodným normám ISO 15552 & VDMA 24562, dokonale zameniteľné s bežnými európskymi štandardnými valcami pre bezproblémovú modernizáciu zariadení a zahraničné exportné projekty. Integrovaný štvorcový hliníkový profil s vysokou tuhosťou odstraňuje odkryté spojovacie tyče pre vyššiu štrukturálnu stabilitu a prehľadné usporiadanie, spárovaný so vstavanými obojstrannými drážkami snímača pre pohodlnú inštaláciu magnetického spínača. Štandardné dvojstranné nastaviteľné vzduchové vankúše PPV účinne tlmia zotrvačné kolízie počas vysokorýchlostného vysokorýchlostného vratného pohybu; prémiové kompozitné tesnenie s nízkym trením podporuje bezolejový chod s celkovým servisným zdvihom dosahujúcim 4 000 km a presnosťou opakovaného polohovania v rozmedzí ± 0,05 mm. Voliteľné konfigurácie zahŕňajú štvorcovú tyč proti otáčaniu, dvojitú tyč, blokovacie jednotky polohy a koncové mechanické zámky. Naša stabilná hromadná výroba zaručuje dostatočné zásoby, široko nasadzované v automobilovej automatizácii, presnej elektronike, baliacich strojoch a automatizovaných výrobných linkách európskeho štandardu vyžadujúcich stabilnú prevádzku s dlhým cyklom.

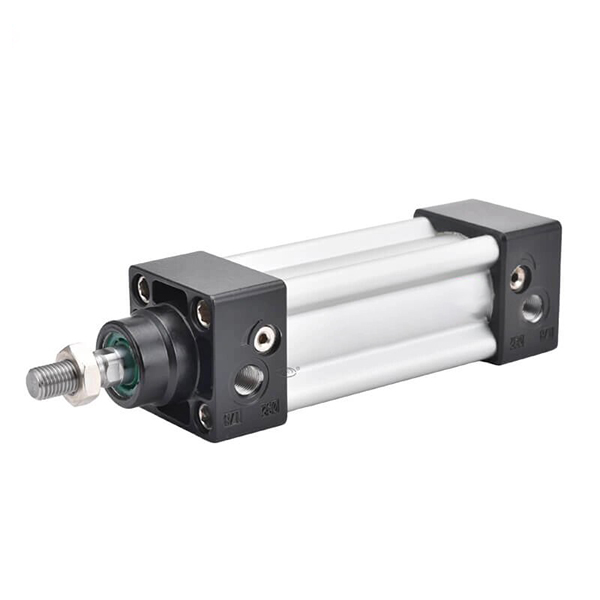

Pneumatické valce bez spojovacej tyče série SOLH SI prísne spĺňajú medzinárodné normy ISO 15552 (predtým ISO 6431) a VDMA 24562, dokonale zameniteľné s valcami Festo série DNC, SE a DSBA ako cenovo výhodná alternatíva strednej triedy. Telo valca, skonštruované s integrovaným hviezdicovým štvorcovým profilom z hliníkovej zliatiny bez odkrytých spojovacích tyčí, poskytuje vynikajúcu štrukturálnu tuhosť, vynikajúcu odolnosť proti krúteniu a vychýleniu spolu s elegantným exteriérom odolným voči korózii, ktorý je ideálny pre úhľadné usporiadanie vedľa seba na automatizovaných linkách. Vstavané špeciálne drážky snímača na oboch stranách podporujú priamu inštaláciu magnetických spínačov AirTAC CMSE, DMSE a CS1 bez dodatočných montážnych konzol. Vybavený štandardnými obojstranne manuálne nastaviteľnými vzduchovými vankúšmi spárovanými s elastickými nárazníkmi PPV, účinne tlmí zotrvačný náraz a potláča hluk pri vysokorýchlostnom vysokorýchlostnom vratnom pohybe. Prémiový duálny kompenzačný tesniaci systém typu Y zaisťuje ultranízky štartovací tlak 0,1 MPa a stabilnú dlhodobú bezolejovú prevádzku. Jeho tvrdo chrómovaná 45# oceľová piestna tyč sa môže pochváliť vynikajúcou odolnosťou proti opotrebovaniu a hrdzi. Kompletný rad prispôsobených variantov zahŕňa dvojitú synchrónnu tyč SID, model s nastaviteľným zdvihom SIJ, verziu s blokovaním polohy SIL, integrovaný pohon SIF ventil-valec a typ štvorcovej piestnice SIQ s protikrútiacim účinkom na uspokojenie rôznych priemyselných požiadaviek. Celá séria je štandardne vybavená vstavaným magnetickým krúžkom pre spätnú väzbu o polohe piesta v reálnom čase a riadenie PLC prepojenia. Široko prijatý v európskych štandardných exportných strojoch, automatizovanej montáži, balení, manipulácii s materiálom a pomocnom pohone obrábacích strojov, vyvažuje spoľahlivý výkon a konkurencieschopné ceny, aby nahradil konvenčné valce SC so spojovacími tyčami a drahé dovážané valce DNC.

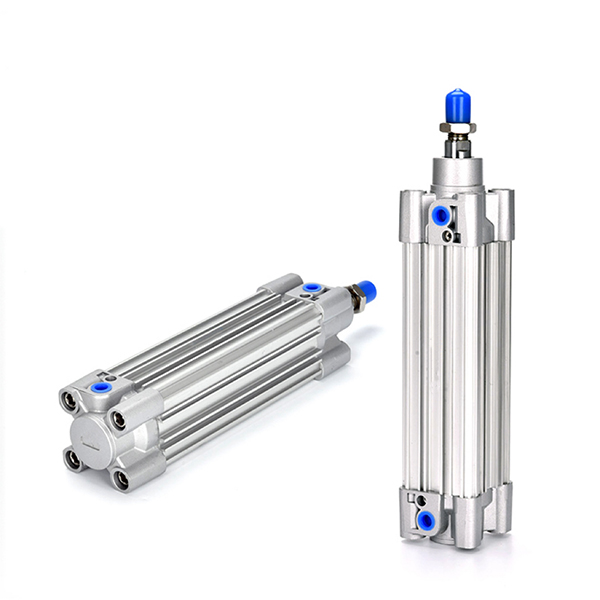

Profilový valec spojovacej tyče SOLH CP96S je v súlade s normami ISO15552 a VDMA24562, plne zameniteľný s originálnou sériou CP96S. Navrhnutý s duálnym nárazníkovým systémom, ktorý kombinuje nastaviteľný vzduchový vankúš a gumenú podložku, dosahuje nízky hluk a mierny náraz pri vysokorýchlostnom a vysokofrekvenčnom vratnom pohybe pri 50 ~ 1000 mm/s. Vstavaná hliníková hlaveň spojovacej tyče je o 15 % ľahšia ako bežné valce spojovacej tyče s vysokou tuhosťou a vynikajúcou odolnosťou voči posunutému zaťaženiu. Varianty zahŕňajú jednoprútový štandardný typ a CP96SD antitorzný dvojtyčový model. Vstavaný magnetický krúžok voliteľný pre snímače M9B/A93; K dispozícii sú vysokoteplotné verzie a verzie s piestnicou z nehrdzavejúcej ocele. Vŕtanie φ32~125mm, prispôsobený zdvih do 2000mm. Široko používaný na obrábacích strojoch a automatizácii ťažkých obalov na globálnu výmenu zariadení.

SOLH HLH ultratenký lineárny posuvný valec s bočnou L koľajnicou využíva integrovanú jednostrannú recirkulačnú guľôčkovú vodiacu koľajnicu so štíhlym nízkoprofilovým telom na úsporu inštalačného priestoru, dvojčinným pneumatickým posúvačom určeným na presné polohovanie s malým zaťažením. Veľkosti otvorov sa pohybujú od 6, 10, 16 do 20 mm so štandardnými zdvihmi 5–60 mm, prevádzkovým tlakom 0,15~0,7 MPa a pracovnou teplotou od -20 ℃ do 70 ℃. Telo valca obsahuje 4-smerné montážne závitové otvory a 3-stranné vzduchové otvory pre flexibilné usporiadanie potrubia. Posuvný vozík je vybavený otvormi so závitom na upevnenie a otvormi pre polohovacie kolíky na hornom a prednom povrchu. Vstavaný magnetický krúžok je štandardne dodávaný s dvojitými bočnými otvormi na montáž magnetických jazýčkových spínačov. Plávajúci kĺb medzi piestnou tyčou a vozíkom eliminuje bočné bočné zaťaženie a zaisťuje vynikajúcu rovnosť a presnosť proti otáčaniu. V porovnaní s dvojkoľajnicovou sériou HLQ sa HLH vyznačuje štíhlejším obrysom pre stiesnený úzky priestor, ktorý sa široko používa v 3C a polovodičových mini kontrolných prípravkoch, ľahkých tlačných upínacích jednotkách a vratných polohovacích mechanizmoch v kompaktných automatizačných strojoch.

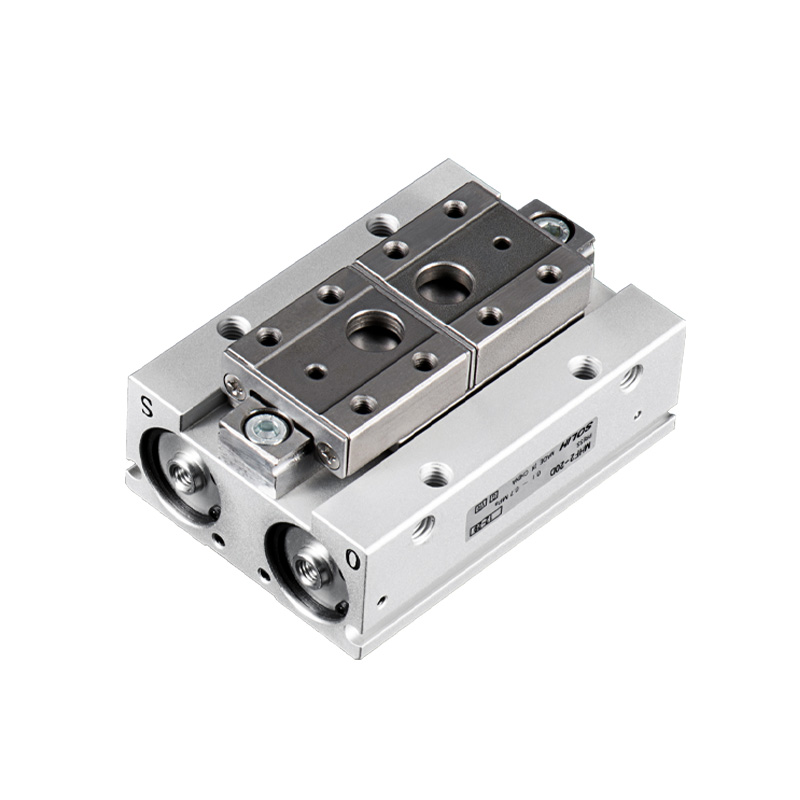

Dvojhriadeľové klzné valce SOLH HLQ / HLQL využívajú recirkulačné guľové lineárne vedenia, vrátane kompaktnej štandardnej verzie HLQ s valcom namontovaným na boku a ultrapevného symetrického modelu HLQL. Veľkosti otvorov sa pohybujú od 6 do 25 mm so zdvihmi 10–150 mm. Konštrukcia dvojitej paralelnej piestnice poskytuje silný ťah a vynikajúci výkon proti krúteniu a otáčaniu. Zabudovaný plávajúci kĺb medzi piestom a posuvným vozíkom kompenzuje excentrické bočné zaťaženia. Základňa obsahuje 3-smerné montážne závitové otvory, zatiaľ čo posuvný vozík poskytuje montážne otvory a polohovacie kolíky na viacerých povrchoch; bočné sloty pre magnetické jazýčkové spínače a vstavaný magnet sú súčasťou štandardnej výbavy. K dispozícii sú viaceré možnosti nárazníkov: dvojitý / jednoduchý nastaviteľný vzduchový nárazník, hydraulický tlmič nárazov a externé dorazové bloky pre hladký vratný pohyb a vysokú presnosť opakovania polohy. HLQ sa hodí pre stredne malé bremená s obmedzeným priestorom, zatiaľ čo symetrické HLQL zvláda ťažké bremená a silné excentrické presadenie. Široko používaný na automatický prenos, presné upínanie a lineárne polohovanie v 3C, polovodičových montážnych a testovacích zariadeniach.
