Montážna séria

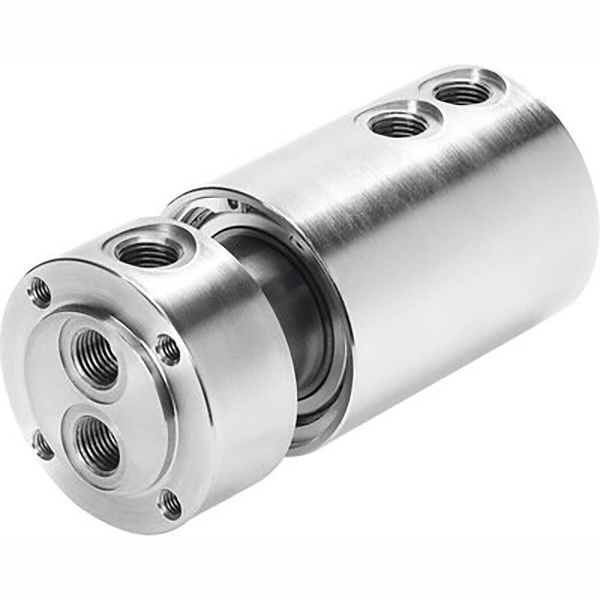

Pneumatický otočný kĺb radu SOLIH GF, otočný vzduchový otočný spoj o 360° pre automatizáciu. Verzie s jedným a viacerými priechodmi, vákuové/pozitívne duálne použitie 0,095-1,0 MPa, max 300 ot./min., presné tesnenie ložiska s nízkym krútiacim momentom, telo z hliníkovej zliatiny. Porty M5-G1/2, kompatibilné s jednodotykovými armatúrami. Ideálne pre otočné stoly, indexovacie dosky, kĺby robotov, otočné prípravky a viacokruhové otočné pneumatické ovládanie.

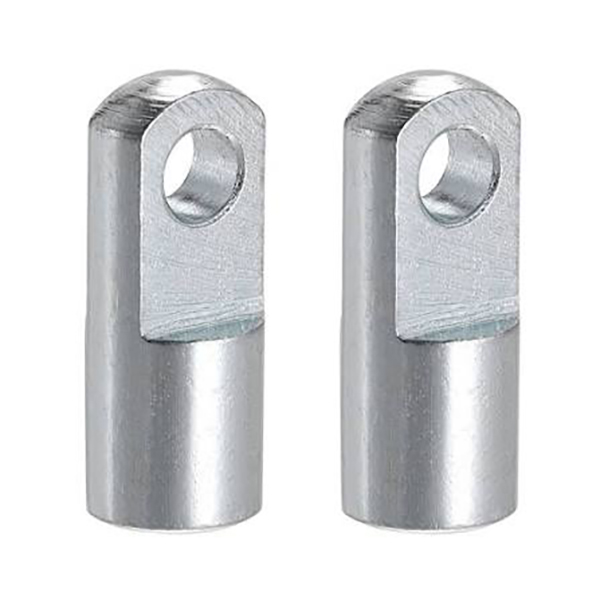

Jednoduchý vidlicový kĺb typu SOLH I pre koniec tyče pneumatického valca, lacná vidlicová spojka U s výkyvom ±5°. Konštrukcia z uhlíkovej ocele / nehrdzavejúcej ocele, vnútorný závit M10×1,25 M36×2,0 vhodné pre valce s priemerom 32-200 mm, otvor pre kolík φ10-36 mm. Kompatibilné s AirTAC/SMC/domáce pomenovanie (F M10×1,25I, I 32, CA2 40 I). Ideálne pre tlačné bremená, lineárne vedenia a preklápacie mechanizmy.

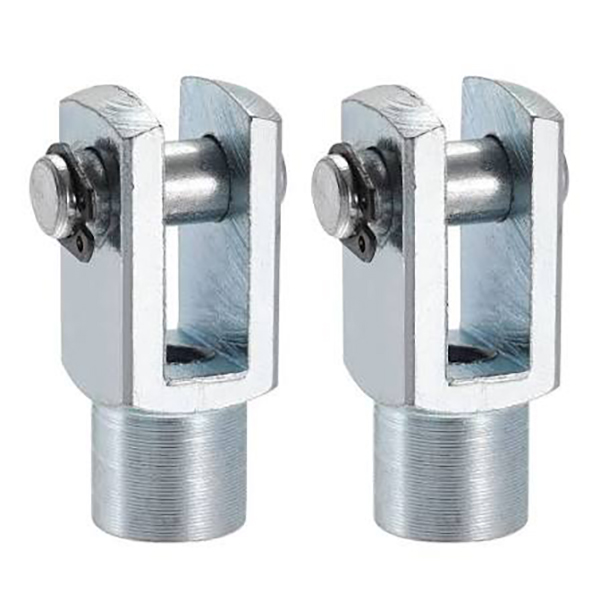

Dvojitý vidlicový kĺb typu SOLH Y pre koniec tyče pneumatického valca, štandardný konektor vidlice zameniteľný s dielmi SMC/AirTAC. Vnútorný závit M10×1,25-M27×2 zodpovedajúci otvorom 32-125mm, otvor pre kolík φ10-27mm, jednorovinový výkyv ±5°. Uhlíková oceľ čiernená/pozinkovaná alebo nehrdzavejúca oceľ. Ideálne pre záťažové oká s jedným uchom s vysokým zaťažením v tlačných a kĺbových mechanizmoch.

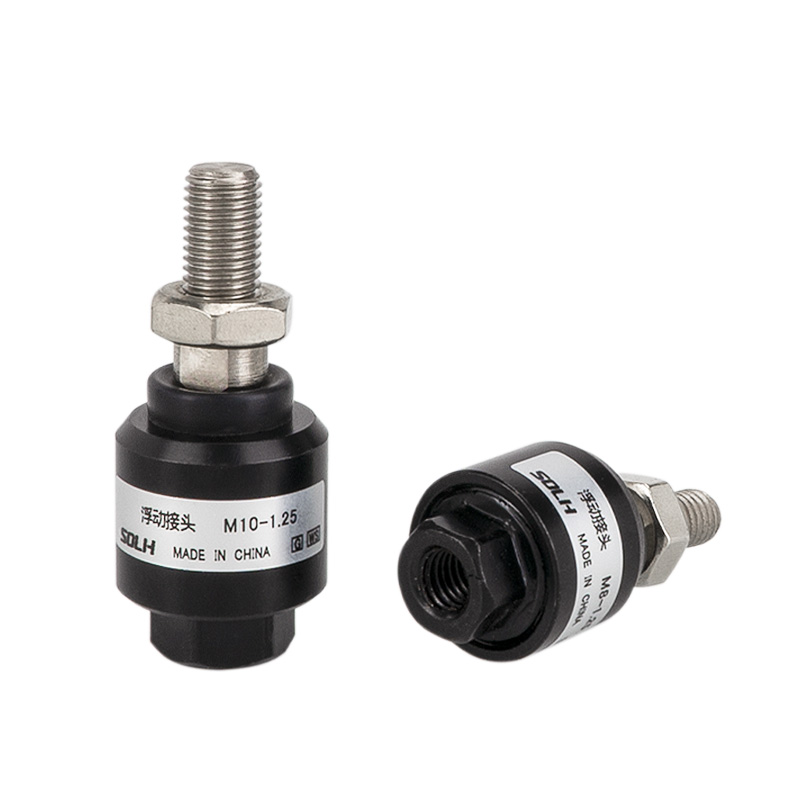

Plávajúci kĺb typu SOLH F pre koniec tyče pneumatického valca, flexibilný kompenzačný konektor s guľovou hlavou. Absorbuje axiálne/radiálne vychýlenie (axiálne ±1,5 mm, uhlové ±2°~±5°), eliminuje bočnú silu a chráni tesnenia valca. Závity M6×1,0-M20×1,5 zodpovedajúce otvorom 16-100 mm, eloxovaný hliník alebo nerez 304. Zameniteľné s AirTAC série F, SMC JAF/JAHF. Ideálne pre lisovanie, montážne linky a dopravu s dlhým zdvihom.

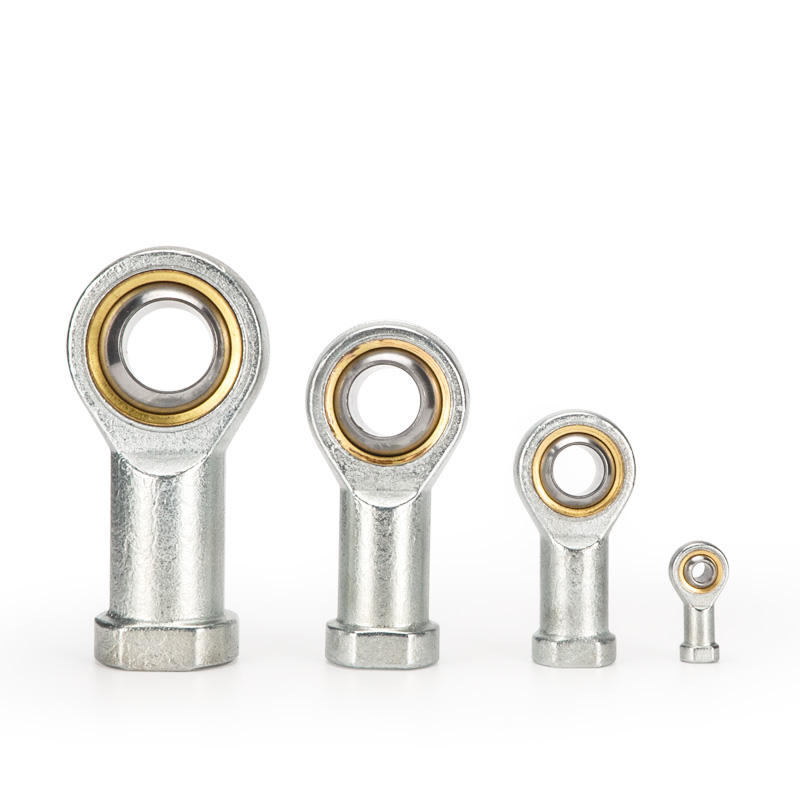

Ložisko na konci prútu s rybím okom typu SOLH pre pneumatický valec, univerzálny kĺbový kĺb 360° s výkyvom ±13°~±15°. Kompenzuje až 2 mm koaxiálnu odchýlku, eliminuje bočnú silu a chráni tesnenia valca. Závity M6×1,0-M27×2 zodpovedajúce 16-125 mm otvorom, ložisková oceľ / samomazná meď / nerez 304. AirTAC F-U a SMC PHS sú zameniteľné. Ideálne pre vysokorýchlostné, excentrické a viacuhlové záťažové mechanizmy.

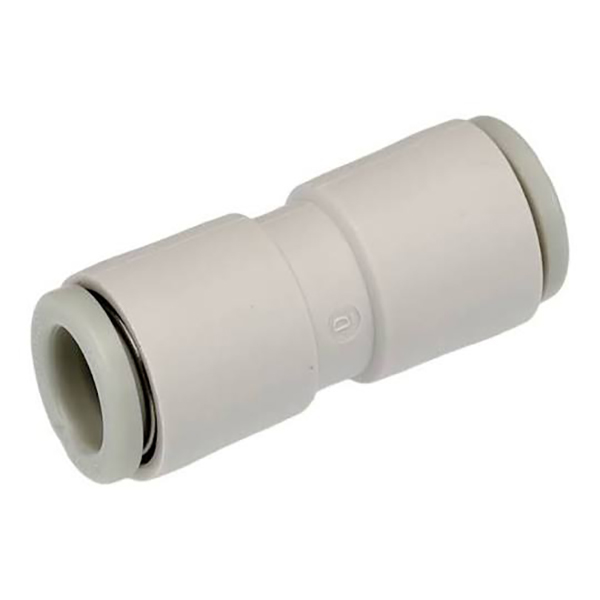

SOLH KQ2H jednodotykové priame zasúvanie, priama náhrada za SMC KQ2H. Telo POM, poniklovaný mosadzný závit, tesnenie NBR. Funguje pre stlačený vzduch do 1,0 MPa a vákuum do -95 kPa. Kryty Φ2-Φ16 PU/PA rúrok, metrické M & R kužeľové závity, konfigurácie s rovnakým priemerom a redukciou. Ideálne pre vákuové generátory, mikro valce a stiesnené pneumatické potrubia automatizácie.

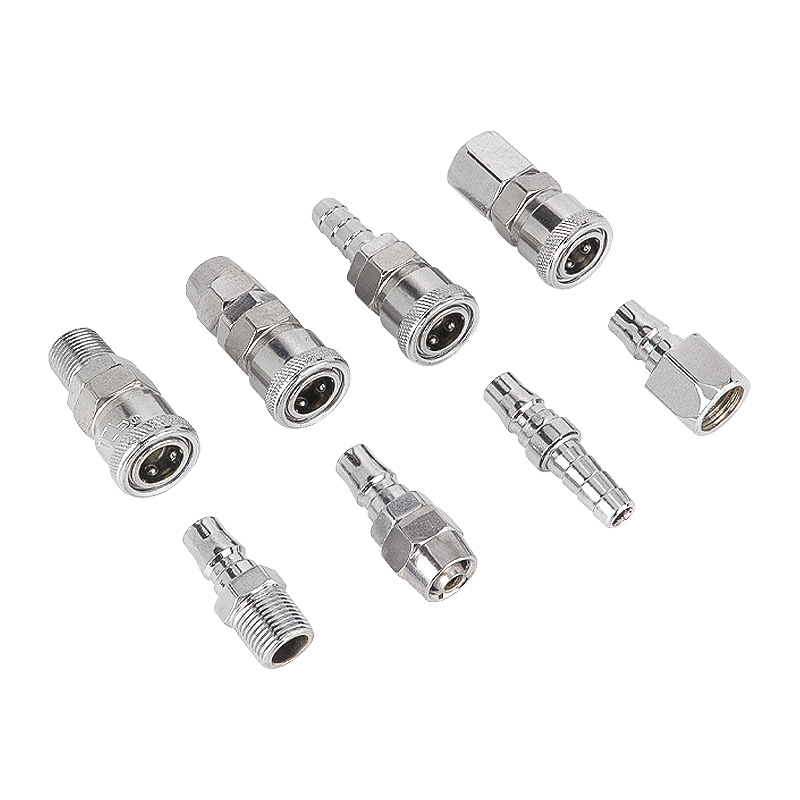

Samosvorná pneumatická rýchlospojka typu SOLH C, oceľová guľa samosvorná konštrukcia pre ovládanie jednou rukou. NBR tesnenie, pracovný tlak 0-1,0MPa. Možnosti z poniklovanej ocele / plastu. Séria PP10~PP40, PF/PH/SP/SM pre PU rúrku Φ4×6~Φ8×12 a závity G1/4, G3/8, G1/2. Krížová značka zameniteľná s SMC & AirTAC. Široko používaný pre vzduchové kompresory, vzduchové náradie a pneumatické vedenia vákuového generátora.
