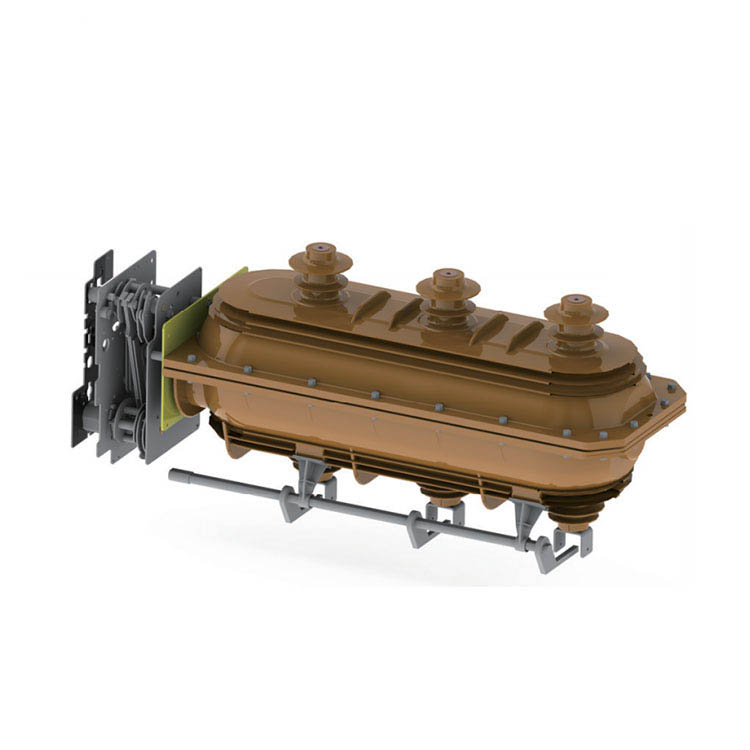

FLN36-24D Vnútorné vysoké napätie SF6 ZADNUTIE ZAPÍNAŤ LBS LBS

FLN36-24D Vnútorné vysoké napätie SF6 ZADNUTIE ZAPÍNAŤ LBS LBS

    Môže sa rozdeliť na dva typy: FLN □ -24KV (jednorazový operačný mechanizmus typu K), flrn □ -24 kV (typ dvojitého pružinového mechanizmu). Posledný uvedený typ by mohol byť vybavený kombináciou poistky, ktorá má funkciu riadenia a ochranu, ktorá sa môže použiť na napájanie a rozvodne ako ochranné a riadiace zariadenie, najmä vhodné pre hlavnú jednotku krúžku, distribučnú skrinku kábla a spínaciu rozvodne.

Manuálny prevádzkový mechanizmus

K typu pružinový dvojfunkčný prevádzkový mechanizmus:

Ako vstupná riadiaca jednotka pre FLN □ -24KV je pracovným princípom pružinového operačného mechanizmu typu K Spring Press and Release.

Operácia uzemnenia: poháňané rukoväťou, horné kľukové rameno sa otáča a tlačí pružinu 2, aby uložila energiu, keď maximálna energia dosiahne, pokračujte v rotácii ramena hodnosti, pružina na skladovanie energie začína uvoľňovať energiu a poháňať horný spúšť, umožňuje spojovaciu lištu poháňať rameno kľuky, kľuka sa otáča a poháňa pohybujúci sa stykač na uzemnenie.

Prepnite prevádzku: Poháňané rukoväťou, dolné kľukové rameno 1 sa otáča, stlačí pružinu 2, aby uložil energiu, keď sa energia uvoľní, poháňa spúšťač 8, umožňuje pripojenie lišty na poháňanie ramena kľuky, kľukové rameno otáča a poháňa pohybujúci sa stýkač a vypínač zaťaženia.

Vypnite operáciu: Otočte hlavné rameno hriadeľa ramena proti smeru hodinových ručičiek, uvoľnite pružinu na skladovanie energie a vypne vypnutie prerušenia zaťaženia.

Dvojfunkčný operačný mechanizmus typu pružiny:

Ako riadiaca jednotka pre výstup pre FLRN □ -24KV.Pracovanie princípu typového mechanizmu je rovnaký ako typ K, navyše má funkciu poistky útočníka. Pre typový mechanizmus. Elektromagnetický výlet je k dispozícii aj pre požiadavky zákazníkov.

Zapnite prevádzku: Poháňané rukoväťou, dolné kľukové rameno 1 sa otáča, aby ste stlačili spínač na pružine 12 a súčasne vypnite pružinu 8, aby sa zabezpečila dostatočná energia požadovaná vypnutím. Keď dolné rameno kľuky 1 prací na kolíku a spúšťacie jednotky, ktoré sa pohybujú, zakopne spodná kolesá val do valca a prepínač sa zapne spínač pružiny a vypínač zaťaženia sa zapne.

Vypnite operáciu: Stlačte tlačidlo vypnutia alebo stlačte Trip Pin 2 pomocou poistkového útočníka, uvoľnite pružinový a záťažový spínač vypnite.

Operácia Zeme: Uzemňovacia prevádzka typového mechanizmu je rovnaká ako mechanizmus typu K.

Motoizovaný prevádzkový mechanizmus ：

Prevádzka motora je možné pridať do oboch typov prevádzkových mechanizmov, čo znamená, že sa môže prevádzkovať ručne alebo motorizovať.

Prevádzkové napätie: DC48V AC/DC 110V 220V

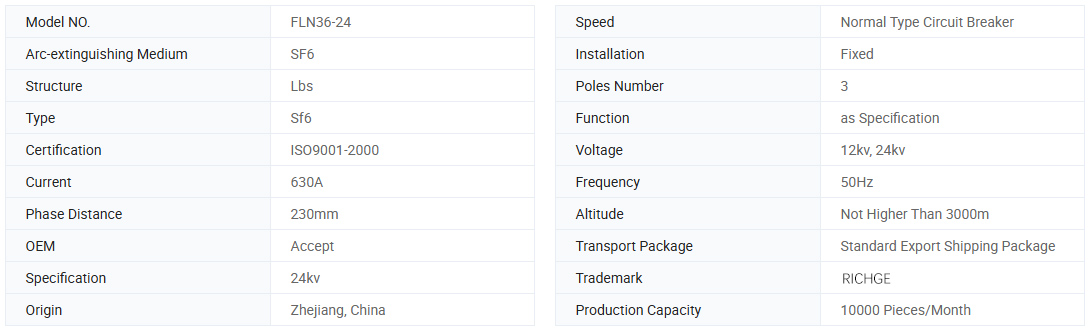

Základné informácie.

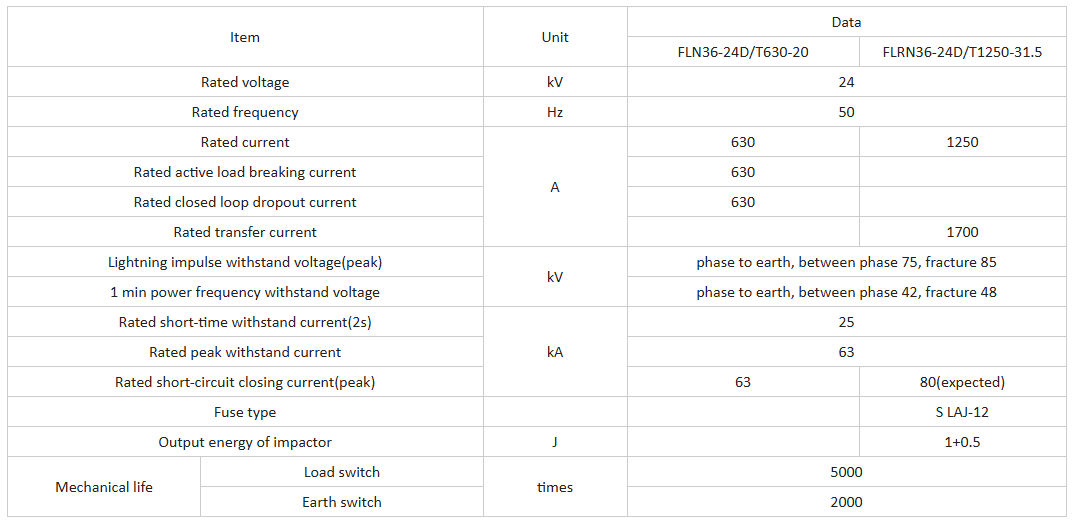

Technické parametre

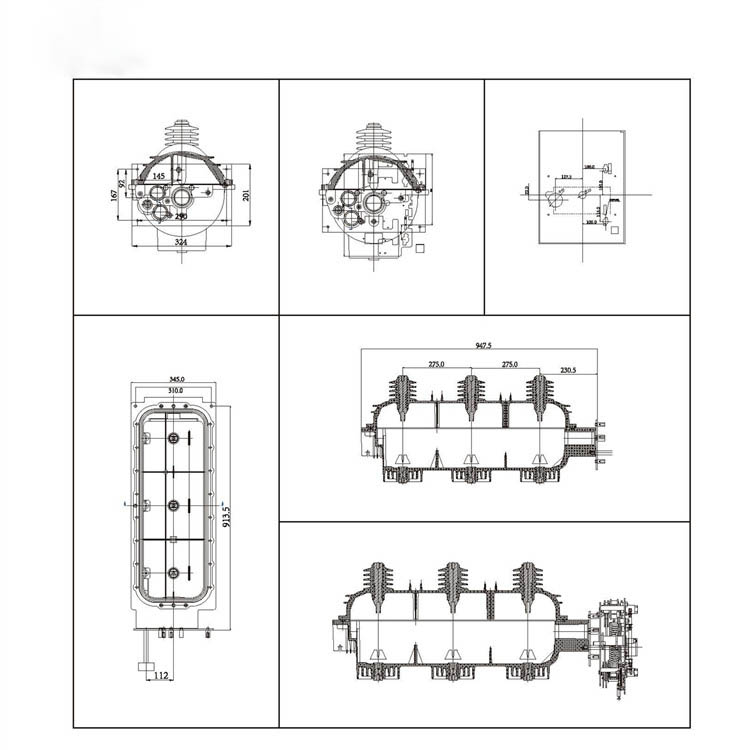

Kresba

Uplatniteľné podmienky

1.Ambintná teplota: max.+40 ° C; Min.-35 ° C.

2.Puňa: Maximálna priemerná priemerná relatívna vlhkosť Denná priemer: ≤ 95%; Mesačný priemer. <90%.

3. Príjem: ≤ 2000 m.

4. Seizmický odpor: 8 stupňov.

5. okolitý vzduch by mal byť bez korozívnych, horľavých plynov, vodnej pary atď. A nemal by byť vystavený častým a silným vibráciám.

6. Insornal TESPEAGE Miera; ≤0,1%.
