Značka:SOLH od Richge Technology

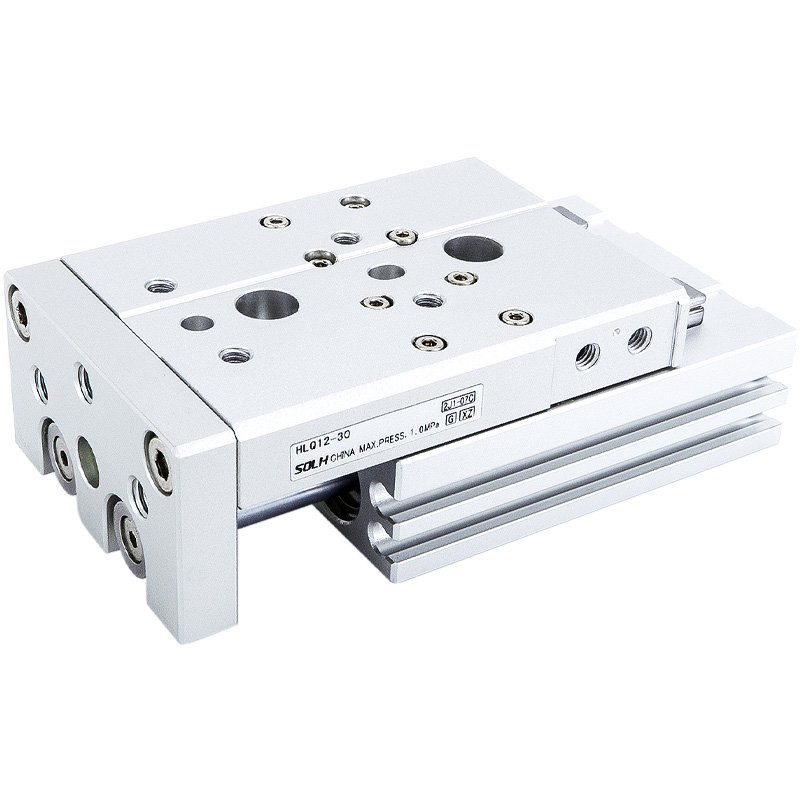

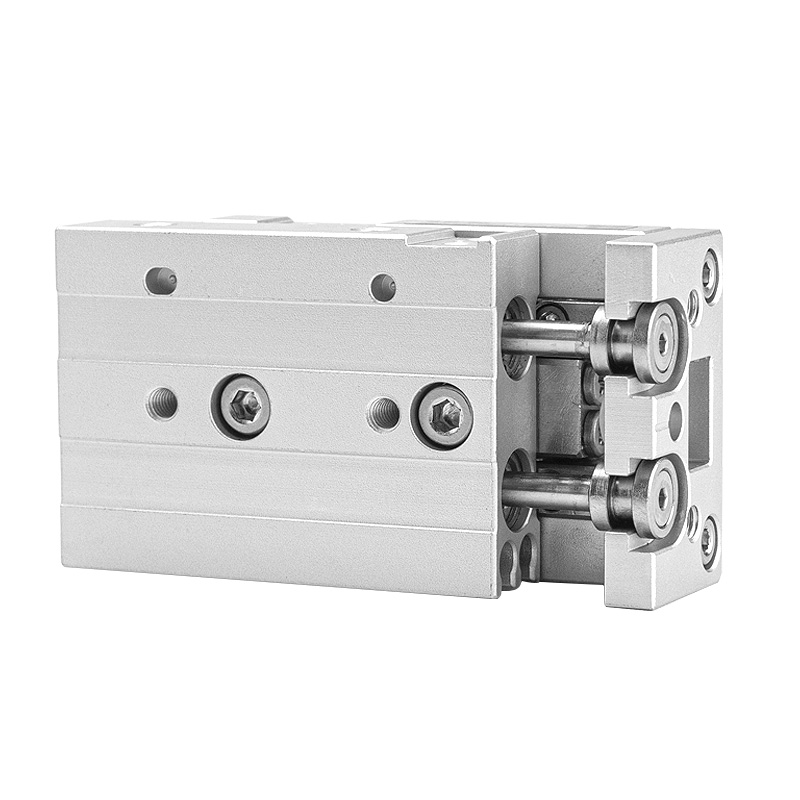

Presný posuvný valec SOLH HLQ / HLQL s dvojitým hriadeľom využíva štruktúru lineárneho vodiaceho jadra s recirkulačnou guľou, ktorá poskytuje vysoko presný a vysoko tuhý hladký lineárny vratný pohyb pre automatizované zariadenia. Dva varianty pokrývajú pracovné podmienky ľahké-stredné a ťažké excentrické zaťaženie.
-- Štandardný typ HLQ: Telo valca usporiadané na boku posuvnej jednotky, kompaktná celková šírka
-- HLQL symetrický typ: stredový valec + dvojité symetrické vodiace lišty, ultra vysoká tuhosť a kapacita proti vychýleniu
-- Vodiaca štruktúra: Lineárne vedenie s recirkulačnou guľou; jednoduchá koľajnica pre vŕtanie 6/8, dvojité paralelné koľajnice pre vŕtanie ≥12
-- Prevádzkový režim: Dvojčinný vratný pohyb
-- Použiteľné médium: Stlačený vzduch s presnosťou filtrácie ≥40μm
|
Položka parametra |
Podrobnosti špecifikácie |
| Veľkosti otvoru (mm) |
6, 8, 12, 16, 20, 25 |
| Štandardný rozsah zdvihu (mm) |
10, 20, 30, 40, 50, 75, 100, 125, 150 |
| Prevádzkový tlak |
0,15 ~ 0,7 MPa |
| Dôkazný skúšobný tlak |
1,2 MPa |
| Prevádzková teplota |
-20 ℃ ~ 70 ℃ |
| Rozsah otáčok piestu |
50 ~ 500 mm/s |
| Tolerancia mŕtvice |
Zdvih ≤100 mm: +1,0 mm; Zdvih >100 mm: +1,5 mm |
| Závit pre vzduchový port |
Vŕtanie 6/8/12: M5×0,8; Vŕtanie 16/20/25: PT1/8 |
| Magnetický krúžok |
Štandardne zabudované (prípona S), kompatibilné s magnetickými snímačmi CMSH / DMSH |
1. Dvojité presné recirkulačné guľôčkové vodiace koľajnice
- Nízke trenie, ultra-hladký pohyb, vynikajúca priamosť a presnosť opakovania polohy; integrovaná antikorózna prachotesná vrstva pre predĺženú životnosť.
2. Vstavaný plávajúci kĺb
- Elastické plávajúce spojenie medzi piestom a posuvným vozíkom kompenzuje bočnú silu a excentrický krútiaci moment, čím zabraňuje deformácii piestnej tyče a poškodeniu preťažením.
3. Dizajn s dvojitou paralelnou piestnicou
-- Zdvojnásobený výstupný ťah, silný výkon proti krúteniu, nulová rotácia posuvnej plošiny pri zaťažení.
4. Viacsmerné usporiadanie montáže
-- Závitové montážne otvory na spodnej, prednej a bočnej ploche pre 3-cestnú inštaláciu; presné otvory pre polohovacie kolíky na základni pre rýchlu a presnú montáž prípravku.
5. 3-stranné montážne plochy prípravku
- Závitové otvory pre nástroje na vrchnej a prednej strane posúvača; otvory pre polohovacie kolíky na vrchnej časti posúvača, aby bola zaručená presnosť opakovaného polohovania zariadenia.
6. Vopred opracované drážky snímača
-- Štandardné posuvné štrbiny na strane valca pre rýchlu inštaláciu a nastaviteľnú polohu magnetických jazýčkových spínačov.
7. Rôzne kombinácie vyrovnávacej pamäte a zastavovacieho bloku
- Voliteľný pevný vzduchový tlmič, nastaviteľný vzduchový tlmič (A/AS/AF), hydraulický tlmič tlmiča (B/BF); k dispozícii viacero externých koncových dorazových blokov.

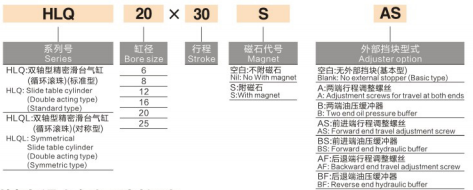

1. Príklad modelu: HLQ20×30SAS
-- HLQ = Štandardný dvojhriadeľový rad; HLQL = symetrická séria dvojitých koľajníc s vysokou tuhosťou
-- 20 = Priemer vŕtania valca (mm)
-- 30 = Menovitá dĺžka zdvihu (mm)
-- S = Vstavaný permanentný magnetický krúžok (povinná štandardná konfigurácia)
-- A = Obojstranne nastaviteľný vzduchový nárazník
AS = Predný zdvih s jedným nastaviteľným vzduchovým tlmičom
AF = spätný zdvih s jedným nastaviteľným vzduchovým tlmičom
-- B = Dvojitý nárazník hydraulického oleja
BF = Spätný zdvih jednoduchého nárazníka hydraulického oleja
| Vŕtanie (mm) |
Efektívna plocha piesta (mm²) |
0,2 MPa |
0,4 MPa |
0,6 MPa |
0,7 MPa |
|
6 |
28.3 |
5.7 |
11.3 |
17.0 |
19.8 |
|
8 |
50.3 |
10.1 |
20.1 |
30.2 |
35.2 |
|
12 |
113.1 |
22.6 |
45.2 |
67.9 |
79.2 |
|
16 |
201.1 |
40.2 |
80.4 |
120.7 |
140.8 |
|
20 |
314.2 |
62.8 |
125.7 |
188.5 |
220.0 |
|
25 |
490.9 |
98.2 |
196.4 |
294.5 |
343.6 |
1. Logika výberu modelu
-- Štandardný typ HLQ: Kompaktný inštalačný priestor, stredne malé zaťaženie, mierne alebo žiadne excentrické bočné zaťaženie
-- Symetrický typ HLQL: Veľké zaťaženie, zjavné excentrické odsadenie, vysoká tuhosť a extrémne vysoké požiadavky na presnosť polohovania
2. Typické aplikácie
Presné polohovanie, automatický prenos obrobku, pneumatické upínacie stanice; široko používané v 3C elektronike, výrobných linkách polovodičov, automatizovaných montážnych zariadeniach a presných testovacích prístrojoch.
SOLH HLQ / HLQL dvojhriadeľový recirkulačný guľový posuvný valec ponúka štandardné kompaktné a symetrické duálne varianty s vysokou tuhosťou, s voliteľným vzduchovým/hydraulickým tlmičom, dvojitou tyčou proti skrúteniu a dizajnom plávajúceho kĺbu, univerzálny vysoko presný lineárny pohon pre stredné a ťažké automatické upínacie, prenosové a polohovacie zariadenia.
