Otočný stôl s ozubnicou a pastorkom série MSQ (SOLH Richge Technology)

Značka:SOLH od Richge Technology

Prehľad produktov

     Séria SOLH MSQ využíva symetrickú hnaciu štruktúru s dvojitým piestom a pastorkom, ktorá je rozdelená do dvoch podsérií: MSQB štandardná trieda a MSQA vysoko presná trieda. Je vybavený integrovaným kruhovým montážnym stolom s centrálnym dutým priechodným otvorom, uhol výkyvu plynule nastaviteľný od 0 ~ 190°.

Symetrický dvojpiestový hrebeňový pastorok poskytuje 3 až 4-krát väčší výstupný krútiaci moment a vynikajúcu radiálnu/axiálnu zaťažiteľnosť v porovnaní s lopatkovými rotačnými valcami CRQ. K dispozícii sú dve možnosti tlmenia nárazov: vstavaný gumový tlmič alebo integrovaný hydraulický tlmič. Rozloženie dvojitého vzduchového otvoru (koncová strana / bočná predná strana) zjednodušuje usporiadanie hadičiek; kompatibilné magnetické jazýčkové spínače pre spätnú väzbu signálu rotačnej polohy. Široko používaný pre automatické indexovanie, preklápanie obrobku a presné polohovacie stanice.

Tabuľka klasifikácie a výberu sérií (presnosť + priraďovanie vyrovnávacej pamäte)

Vyplňte pravidlá kódovania modelov

  1. Kódovacie pravidlo 1: MSQB20A-□-M9BW-□

     Príklad: MSQB20A-M9BW

     -- MSQB / MSQA: Identifikátor série

        MSQB = Štandardná základná séria; MSQA = Séria s vysokou presnosťou

     -- 20: Veľkosť rámu (k dispozícii: 10/20/30/50/70/100/200)

     -- A / R: Nastavenie uhla a kód vyrovnávacej pamäte

        A = nastavovacie skrutky dvojitého konca uhla; R = Zabudovaný hydraulický tlmič nárazov; žiadna prípona = iba gumený nárazník

     -- Stredná skrinka: Poloha vzduchového otvoru

        Prázdne = koncové vzduchové otvory; E = Bočné predné vzduchové otvory

     -- M9BW: Model magnetického spínača

        Prázdny = Bez magnetického spínača; Kompatibilný s univerzálnym jazýčkovým senzorom M9BW / M9BL

     -- Posledná krabica: Množstvo magnetického spínača

        Blank = Štandardné 2 ks; S = jeden kus; Vlastná figúrka = prispôsobené množstvo

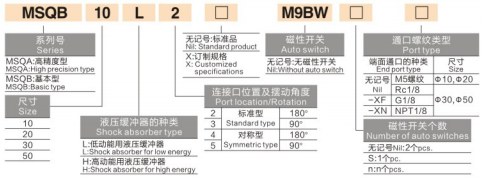

  2. Kódovacie pravidlo 2: MSQB10L2-□-M9BW-□-□

     Príklad: MSQB10L2-M9BW

     -- MSQB: štandardná séria; veľkosť rámu 10/20/30/50

     -- L / H: stupeň kinetickej energie hydraulického nárazníka (iba pre verziu R s hydraulickým pohonom)

        L = hydraulický nárazník s nízkou kinetickou energiou; H = Hydraulický nárazník s vysokou kinetickou energiou

     -- Číslica 2/3/4/5: Špecifikácia pevného uhla výkyvu

        2 = štandardný 180°; 3 = 90°; 4 = symetrický 180°; 5 = symetrický 90°

     -- Stredná krabica: vlastné označenie X, prázdne = štandardný skladový model

     -- M9BW: Magnetický spínač, prázdny = bez snímača

     -- Predposledný box: Množstvo magnetického spínača; blank=2ks, S=1ks

     -- Posledný box: Špecifikácia závitu vzduchového portu

        Blank = závit M5 (len pre veľkosť 10/20); XF = G1/8; XN = NPT1/8 americký závit

Hlavné štrukturálne výhody

  1. Symetrický pohon s dvojitým piestom a ozubeným kolesom

     - Dvojité synchrónne piesty synchrónne tlačia ozubené koleso, čím sa eliminuje jednostranná vôľa; rovnomerný výstup krútiaceho momentu s nulovým kolísaním otáčania, oveľa vyššia nosnosť ako jednopiestové lamelové valce.

  2. Integrovaný otočný stôl s otvormi pre vodiace kolíky

     -- Vopred opracované otvory pre polohovacie kolíky na stole a štandardné montážne závitové otvory pre priame zaistenie prípravku/obrobku, jednoduché zarovnanie a vysokú integrálnu tuhosť. Stredový dutý priechodný otvor (φ6~φ24) umožňuje, aby vzduchové hadičky a kabeláž snímača prechádzali cez stred, úhľadné vnútorné usporiadanie stroja.

  3. Rozloženie duálneho vzduchového portu

     -- Dve možnosti potrubia: prívod vzduchu na čelnej strane alebo bočný predný port typu E, flexibilné vedenie hadičiek pre kompaktné uzavreté zariadenia bez mechanického rušenia.

  4. Nezávislé nastavovacie skrutky obojstranného uhla (prípona A)

     - Samostatné koncové skrutky na oboch koncoch na nezávislé obmedzenie zdvihu v smere a proti smeru hodinových ručičiek; rozsah výkyvu plynule nastaviteľný v rozsahu 0~190°, prednastavený z výroby na 190°.

  5. Dva voliteľné systémy pohlcovania nárazov

     -- Štandardná verzia: Dvojitý gumový nárazník na zníženie hluku pri nízkej rýchlosti ľahkého zaťaženia

     ---R verzia s hydraulickým nárazníkom: Integrovaný olejový tlmič nárazov (L low kinetic / H vysoko kinetický stupeň) absorbuje silné nárazy pri vysokej rýchlosti, minimalizuje brzdné vibrácie a chráni prípravky a obrobky

  6. Kompatibilná so spätnou väzbou magnetickej polohy

     -- Vstavaný permanentný magnetický krúžok vo vnútri tela valca, kompatibilný s jazýčkovými spínačmi M9BW / M9BL na prenos 0°/90°/180° signálov na mieste do PLC pre automatickú blokovaciu logiku.

  7. Podpora presných guľôčkových ložísk pre MSQA

     - Vysoko presný model MSQA využíva zostavu presného guľôčkového ložiska triedy; radiálne a axiálne hádzanie ≤0,01 mm, presnosť opakovaného polohovania ±0,01 mm. Základná verzia MSQB spĺňa všeobecné požiadavky na automatizáciu polohovania.

Univerzálne štandardné technické špecifikácie

  1. Režim jazdy: Dvojčinný dvojpiestový hrebeň a pastorok

  2. Rozsah prevádzkového tlaku

    -- Typ gumeného nárazníka: 0,1~1,0 MPa

     ---R typ hydraulického nárazníka: 0,1~0,6 MPa

  3. Skúšobný tlak: 1,05 MPa

  4. Teplota okolia: 0~60 ℃ (žiadny ľad vo vzduchovom okruhu)

  5. Nastaviteľný rozsah výkyvu: 0~190° plynule nastaviteľný, z výroby prednastavený 190°; pevný uhol 90° / 180° voliteľný

  6. Mazanie: Vopred naplnené mazivo s dlhou životnosťou vo výrobe, dizajn bez mazania kompatibilný s čistým suchým vzduchom bez oleja

  7. Použiteľné médium: Filtrovaný suchý stlačený vzduch (presnosť filtrácie ≥40μm)

Tabuľka krútiaceho momentu a nosnosti (0,5 MPa privádzaný vzduch)

Tabuľka porovnávania maximálnej kinetickej energie vyrovnávacej pamäte

Vyplňte pravidlá výberu modelu

  1. Výber presného stupňa

     -- Polohovanie čipu, optická kontrola PCB, presná montáž → MSQA séria s vysokou presnosťou

     -- Všeobecné preklápanie obrobku, odkláňanie materiálu a triedenie → štandardná základná séria MSQB

  2. Pravidlo priraďovania vyrovnávacej pamäte

     -- Nízkorýchlostné ľahké zaťaženie, kontrola nákladov: Model gumového nárazníka bez R

     -- Vysokofrekvenčný rýchly cyklus, silný náraz na obrobok: Vyberte -R hydraulický nárazník; trieda L s ľahkým nárazom, trieda H s ťažkým nárazom

  3. Výber uhla výkyvu

     -- Nakladanie/vykladanie o 90°: Prípona 3/5

     -- 180° vratné indexovanie, obojstranná detekcia: Prípona 2/4

     -- Vlastný ľubovoľný obmedzený rozsah výkyvov: Univerzálny model s nastavovacou skrutkou

  4. Rozloženie vzduchového portu

     -- Kompaktný obmedzený vnútorný priestor stroja: verzia s predným portom na strane E

     -- Štandardné vonkajšie odkryté potrubie: Predvolený port na konci

  5. Umiestnite spätnú väzbu signálu

     -- Signál na mieste potrebný na blokovanie PLC: Vybavte magnetickými spínačmi M9BW (štandard 2 ks); iba jednostranná detekcia vyberte S jednoduchý spínač

  6. Špecifikácia závitu

     -- Veľkosť 10/20 malých rámikov predvolený závit M5; stredne veľký 30/50 voliteľný G1/8 (XF), NPT1/8 (XN) americký závit

Typické scenáre priemyselných aplikácií

     -- 3C Electronics Precision Automation: Otočné polohovanie čipu, viacuhlová optická kontrola PCB, zostava indexovania mikrokomponentov

     -- Výrobné linky na balenie: Stanice na uzatváranie fliaš, zmena smeru kartónu o 90°, otočné pripevnenie štítkov

     -- Upevňovače obrábacích strojov: Preklápanie obrobku, polohovanie lisovacieho prípravku

     -- Logistické triediace zariadenie: Odkláňanie materiálu, rotačný zastavovací mechanizmus potrubia

     -- Koncový efektor mini manipulátorov: Rotácia kĺbu robota, preklápanie vákuového skľučovadla

     -- Presné testovacie zariadenie: Otočný stôl na kontrolu zraku, viacuhlový testovací prípravok na vzduchotesnosť

Podpora riešení prispôsobenia pneumatických obvodov

  1. Štandardný všeobecný okruh

     -- Dvojbodová kombinácia zdroja vzduchu AFC → 4V210 5/2 solenoidový ventil → PU vzduchová hadička → otočný stôl MSQ (magnetický spínač M9BW pripojený k PLC)

  2. Dielenský okruh s ochranou proti výbuchu

     -- Jednotka na úpravu zdroja vzduchu v nevýbušnom prevedení → 50-VFE 5-cestný solenoidový ventil odolný voči výbuchu → PU flexibilná hadica → MSQB/MSQA rotačný valec pre nebezpečné prostredie

  3. Mini Precision Micro Station

     --AC1500 mini filter vzduchového regulátora → 3/2 solenoidový ventil série 3V → tenká hadička PU4 → MSQ10 / MSQ20 malý otočný stôl

Zhrnutie jednej vety

     Dvojpiestový otočný stôl SOLH MSQ s ozubeným hrebeňom a pastorkom sa delí na vysoko presné triedy MSQB a MSQA, podporuje nastaviteľný výkyv 0~190°, dvojité gumové/hydraulické tlmenie nárazov, rozloženie vzduchového otvoru s dvoma koncami/bočnými a stredový dutý otvor na vedenie, poskytuje 3~4x vyšší krútiaci moment ako valce lopatiek ako univerzálne rotačné indexovacie vedenia, obrábacie nástroje a testovanie elektroniky.
