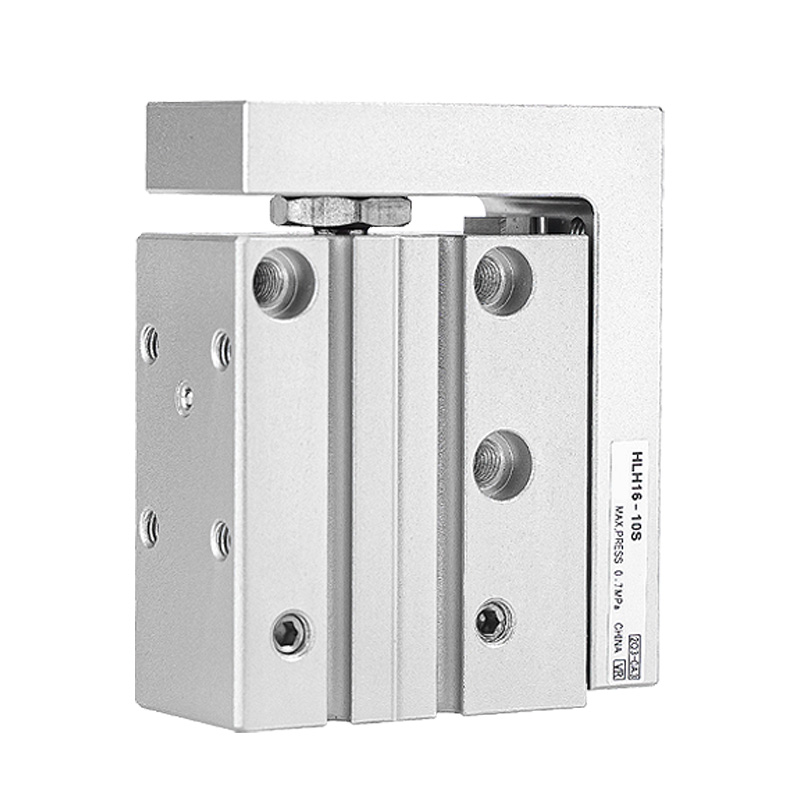

Presný lineárny posuvný valec série HLH

Presný lineárny posuvný valec série HLH (recirkulačné guľôčkové vedenie)

Značka:SOLH od Richge Technology

Umiestnenie produktu

     Séria SOLH HLH je nízkoprofilový lineárny posuvný valec vybavený integrovanou lineárnou vodiacou koľajnicou v tvare písmena L s recirkulačnou guľou. Vďaka ultratenkému štíhlemu dizajnu tela, ktorý šetrí inštalačný priestor, je špeciálne vyvinutý pre presnú montáž, polohovanie s nízkou záťažou a automatizačné zariadenia s obmedzeným montážnym priestorom.

Prehľad série

     -- Kód série: HLH (dizajn s jednou bočnou koľajnicou, žiadny variant symetrických dvojitých koľajníc)

     -- Vodiaci systém: Na boku namontované recirkulačné guľové lineárne vedenie (integrovaná koľajnica typu L)

     -- Typ prevádzky: Dvojčinný vratný valec

     -- Použiteľné médium: Čistý stlačený vzduch (presnosť filtrácie ≥ 40μm)

     - Hlavné konkurenčné výhody: Ultra tenký profil, 4-smerové montážne otvory, 3-smerné usporiadanie vzduchových otvorov, vynikajúce využitie priestoru

Tabuľka základných technických špecifikácií

Štrukturálne a výkonnostné výhody

  1. Integrovaná bočná recirkulačná guľôčková vodiaca koľajnica typu L

     Jednodielna konštrukcia koľajnice a posuvného vozíka poskytuje vynikajúcu priamosť a presnosť proti otáčaniu; ultra úzke tenké telo výrazne znižuje celkovú šírku inštalácie.

  2. Univerzálna 4-cestná montážna zostava

     Montáž závitových otvorov obrobených na spodnej, bočnej, prednej a zadnej čelnej ploche hlavného telesa; flexibilné upevnenie zo štyroch smerov, aby sa prispôsobilo komplexnému kompaktnému usporiadaniu zariadenia.

  3. Flexibilná konfigurácia 3-cestného vzduchového portu

     Vstupné/výstupné otvory vzduchu sú k dispozícii na zadnej strane, na bočnej strane a na prednej strane; veľmi voľné usporiadanie potrubia pre čisté a upratané vedenie okruhu.

  4. Dvojité upevňovacie povrchy

     Závitové otvory pre montáž nástrojov na horný povrch a prednú stranu posuvného vozíka; otvory pre polohovacie kolíky na hornej rovine zaručujú presné umiestnenie prípravku.

  5. Vopred opracované drážky snímača

     Štandardné posuvné štrbiny na oboch stranách tela valca pre jednoduchú inštaláciu a nastaviteľné umiestnenie magnetických jazýčkových spínačov.

  6. Zabudovaný plávajúci kĺb

     Plávajúce spojenie medzi piestnou tyčou a posuvným vozíkom eliminuje bočné bočné zaťaženie a chráni vnútornú piestovú zostavu pred poškodením vychýlením.

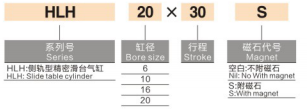

Pravidlo pomenovania kódu modelu

   1. Príklad: HLH16×30S

     -- HLH: Kód série pre tenký posuvný valec s bočnou koľajnicou

     -- 16: Priemer otvoru valca (mm)

     -- 30: Menovitá dĺžka zdvihu (mm)

     -- S: Vstavaný permanentný magnetický krúžok (štandardná továrenská konfigurácia)

Tabuľka teoretickej výstupnej sily (jednotka: N)

Pokyny pre výber modelu a typické aplikácie

  1. Kľúčové body výberu

     -- Priorita priestorového obmedzenia: Zvoľte HLH, keď je montážna vôľa extrémne obmedzená a vyžaduje ultratenký úzky posuvný ovládač.

     -- Charakteristika zaťaženia: Vhodné pre ľahký vratný pohyb bez zjavného excentrického bočného zaťaženia, požiadavka na vysokú presnosť opakovania polohy.

     -- Porovnanie so sériou HLQ: HLH tenšia a priestorovo úsporná; Dvojitá koľajnica HLQ s vyššou tuhosťou a väčšou nosnosťou.

  2. Typické scenáre priemyselných aplikácií

     -- Presné montážne zariadenia pre 3C elektroniku a výrobu polovodičov

     -- Mini automatizované testovacie prípravky a kontrolné stanice

     -- Ľahké presné upínacie, tlačné a polohovacie mechanizmy

     - Jednotky vratného pohybu s ľahkým zaťažením inštalované vo vnútri úzkych kompaktných strojov

Zhrnutie jednej vety

     Ultratenký lineárny posuvný valec s L koľajnicou SOLH HLH využíva recirkulačné guľôčkové vedenie, podporuje 4-cestnú montáž a 3-cestné usporiadanie vzduchových otvorov so vstavaným magnetickým krúžkom ako štandard, ideálny presný polohovací pneumatický pohon s nízkou záťažou pre úzky priestor 3C a polovodičové automatizačné zariadenia.
