Rotačný pohon hrebeňa a pastorka série HRQ

Značka:SOLH od Richge Technology

Umiestnenie produktu

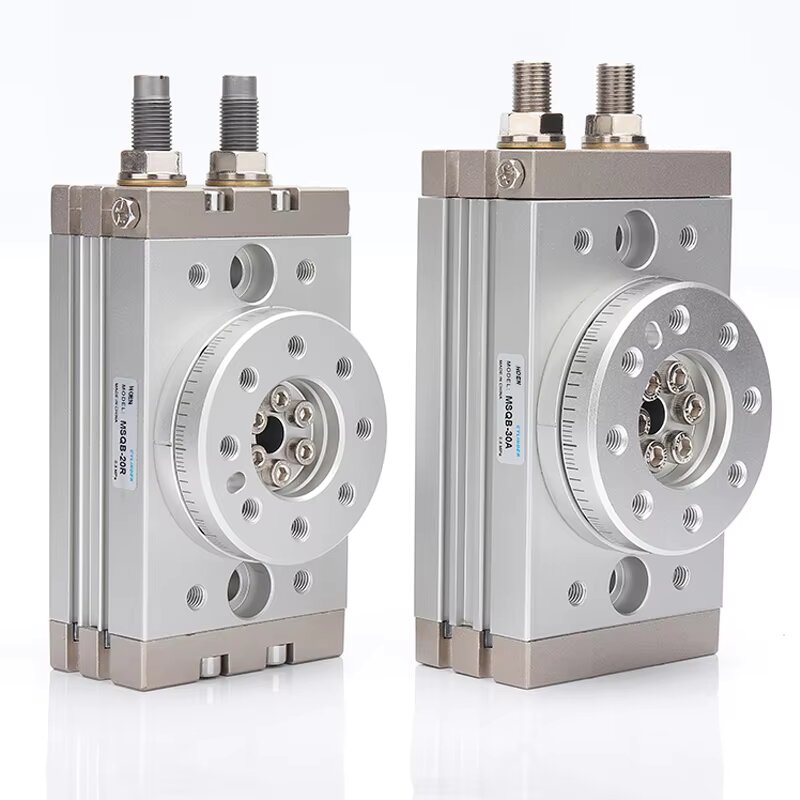

     Rotačný valec SOLH HRQ využíva symetrickú dvojpiestovú prevodovú štruktúru s ozubením a pastorkom, ktorá sa vyznačuje mimoriadne hladkou rotáciou, dvojitým výstupným ťahom a vysokou presnosťou opakovaného polohovania. Uhol výkyvu plynule nastaviteľný v rozsahu 0 ~ 190 °, široko nasadený na rotačné indexovanie, upínanie obrobkov, preklápanie a triedenie na všetkých automatizovaných výrobných zariadeniach.

Tabuľka rýchleho výberu série

Univerzálna tabuľka technických špecifikácií jadra

Výstupný krútiaci moment a údaje prípustného zaťaženia

  1. Teoretický výstupný krútiaci moment (0,5 MPa privádzaný vzduch, jednotka: N·m)

  2. Referenčná tabuľka maximálneho povoleného zaťaženia

Tip na výber bezpečnosti zaťaženia

     -- Skutočné pracovné zaťaženie musí spĺňať nižšie uvedený bezpečnostný vzorec, aby sa predišlo deformácii a skorému zlyhaniu:

     -- Skutočné axiálne zaťaženie / maximálne axiálne zaťaženie + skutočné radiálne zaťaženie / maximálne radiálne zaťaženie + skutočný ohybový moment / maximálny ohybový moment ≤ 15.

Výhody konštrukčného dizajnu

  1. Symetrický pohon hrebeňom a pastorkom

     -- Vyvážený dvojitý piest poskytuje dvojitý výstupný krútiaci moment, stabilnú rotáciu bez otrasov, vynikajúcu presnosť polohovania a vynikajúcu nosnosť pre veľké zaťaženie v porovnaní s jednolopatkovými rotačnými valcami.

  2. Viacsmerná montážna základňa

     -- HRQ10~HRQ200: montážne otvory so závitom rozmiestnené na oboch bočných plochách;

     -- Micro HRQ2/3/7: montážne otvory na spodnej rovine; flexibilné usporiadanie pre kompaktné rámy zariadení.

  3. Centrálny dutý priechodný otvor

     - Dutý dizajn na povrchu otočného stola umožňuje prechod vzduchových hadíc, káblov snímačov cez stred, úhľadné vnútorné usporiadanie potrubia bez rušenia vonkajšieho vedenia.

  4. Dva voliteľné pufrovacie roztoky

     -- Mechanický tlmič skrutiek: Nízka cena, vhodný pre nízke zaťaženie a prerušovanú prevádzku pri nízkej rýchlosti

     -- Hydraulický tlmič nárazov (-A prípona): Kapacita absorpcie energie 3~5-krát vyššia ako u tlmiča skrutky, účinne potláča vibrácie nárazu pri vysokorýchlostnom zastavení pri vysokom zaťažení, zaručuje presnú opakovateľnosť polohovania

  5. Kompatibilita s univerzálnym magnetickým spínačom

     -- Štandardné vopred opracované drážky snímača na oboch stranách tela valca, kompatibilné s D-M9BV, D-A93 a inými všeobecnými magnetickými jazýčkovými spínačmi pre otočnú spätnú väzbu signálu na mieste do riadiaceho systému PLC.

Vyplňte pravidlo pomenovania modelov

  1. Príklad základného modelu: HRQ30-A

     -- HRQ: Kód série valcov s otočným hrebeňom a pastorkom

     -- 30: Kód veľkosti rámu, ktorý zodpovedá parametrom pevného krútiaceho momentu a zaťaženia

     -- -A: Prípona pre vstavaný hydraulický tlmič; bez prípony = mechanický tlmič skrutiek

  2. Rozšírená definícia prípony

     -- -S: Nerezová koncovka pre antikorózne vlhké prostredie

     -- Možnosti závitu: PT kužeľový závit, G paralelný závit, NPT americký štandardný závit

Sprievodca výberom krok za krokom a typické aplikácie

  1. Pravidlá priority výberu

     -- Vysoká rýchlosť, veľké zaťaženie obrobku, vysoko presné polohovanie dorazu → Model hydraulického nárazníka HRQ□-A

     -- Nízka záťaž, nízka rýchlosť cyklu, prísna kontrola nákladov → Štandardná verzia HRQ so skrutkovým nárazníkom

     -- Vlhké / mierne korozívne prostredie dielne → variant koncovky z nehrdzavejúcej ocele HRQ□-A(S)

     -- Priorita prispôsobenia zaťaženia: Overte súčasne tri hlavné indikátory – výstupný krútiaci moment, ohybový moment, radiálne a axiálne prípustné zaťaženie

  2. Typické scenáre priemyselných aplikácií

     -- Presná automatická montáž: Montáž rotačných dielov, stanice na uťahovanie skrutiek

     -- Logistika triedenia materiálu: preklápanie obrobku 90°/180°, prepínanie smeru dopravníka

     -- Pneumatické upínacie prípravky: Rotačný upínací a otočný mechanizmus

     -- Baliace stroje: Rotácia fliaš, automatické rotačné stanice na lepenie štítkov

Porovnanie výkonu: Rotačný valec HRQ s ozubeným pastorkom a lopatkovým typom

Zhrnutie jednej vety

     Dvojpiestový rotačný valec s ozubeným hrebeňom a pastorkom SOLH HRQ ponúka voliteľné varianty s mechanickou skrutkou / hydraulickým nárazníkom s verziou odolnou voči korózii z nehrdzavejúcej ocele, viacsmernou montážou a dizajnom centrálneho dutého stola, ktorý poskytuje stabilné rotačné polohovanie s vysokým krútiacim momentom pre veľké zaťaženie pre automatickú montáž, balenie a triedenie materiálov.
