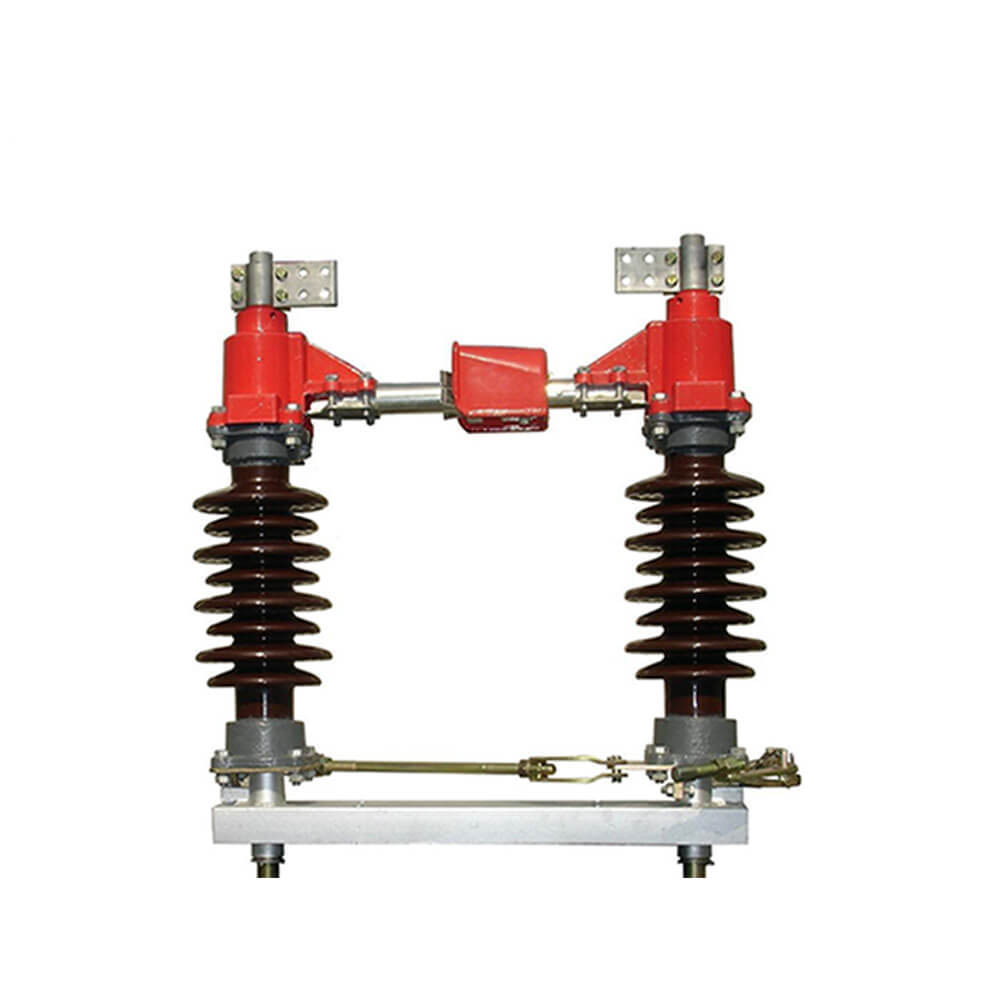

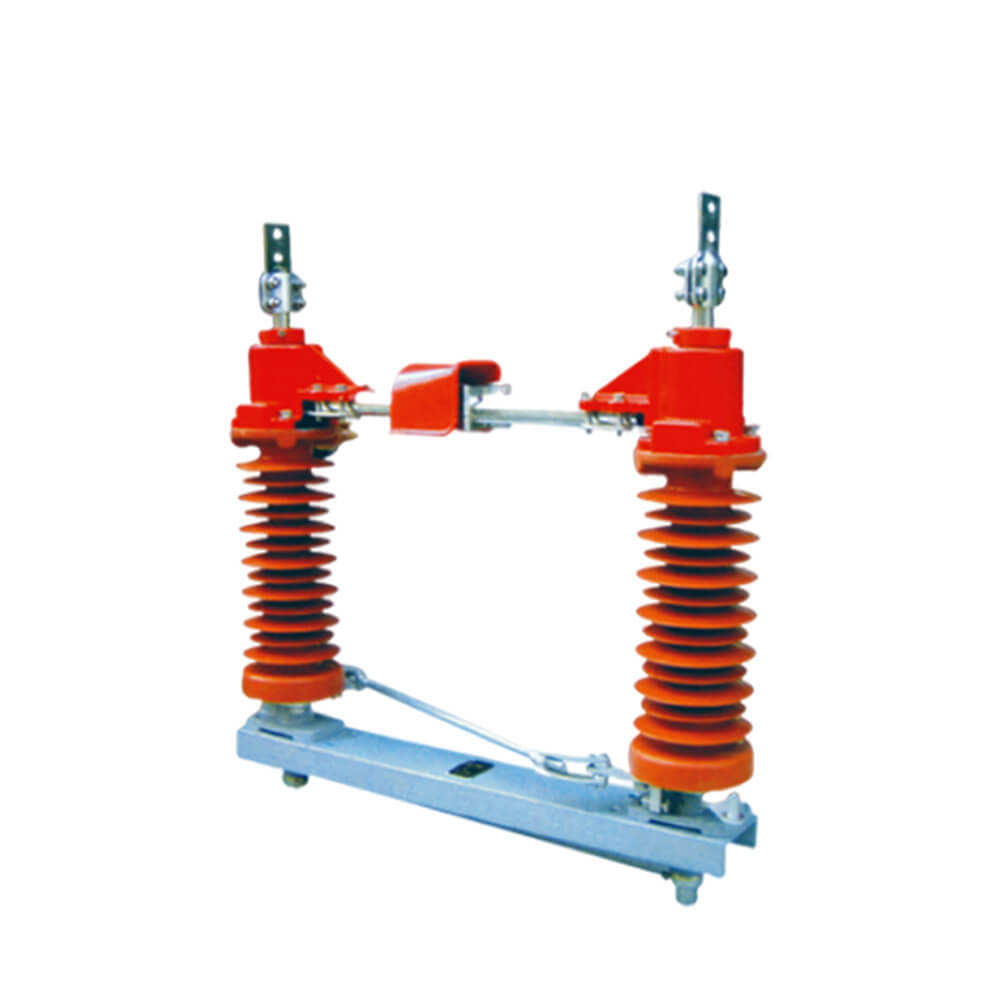

Vonkajší elektrický odpojovač striedavého prúdu radu GW4 12 kV 40,5 kV s jedným pólom izolačný spínač

GW4-12(40.5) Vonkajší odpojovač HV

  Vysokonapäťový odpojovač je dôležitým spínacím zariadením v elektrickom systéme elektrárne a rozvodne, ktorý je potrebné používať spolu s vysokonapäťovým ističom. Používa sa na pripojenie, odpojenie alebo výmenu vedení vysokonapäťových zariadení v podmienkach napätia a zaťaženia. Jeho hlavné funkcie sú: zaistiť bezpečnosť vysokonapäťových elektrických spotrebičov a zariadení pri údržbárskych prácach, izolovať napätie, nemožno ho použiť a vypnúť, vstupný zaťažovací prúd a skratový prúd, možno ho použiť len na niektoré spínacie operácie, ktoré nevytvárajú silný oblúk, to znamená, že nemá funkciu zhášania oblúka; podľa miesta inštalácie sa dá rozdeliť na vnútorný typ a vonkajší typ, podľa počtu izolačných stĺpikov, jednostĺpový, dvojstĺpový a trojstĺpový, s voliteľným vybavením pre každú napäťovú úroveň.

  GW4-12(40.5)vonkajší vysokonapäťový vypínač striedavého prúdu sa používa na otváranie a zatváranie obvodu s napätím, ale bez záťaže 50/60Hz, 12(40,5)kV napájacieho systému. Je v súlade s normami IEC129-1984 AC odpájač a uzemňovač a GB1985 a ďalšími súvisiacimi normami.

Pracovný mechanizmus

  Vysokonapäťový odpojovač môže zaistiť bezpečnosť vysokonapäťových elektrických spotrebičov a zariadení pri údržbárskych prácach a zohráva úlohu izolačného napätia. Nemožno ho použiť na odpojenie, vstupný zaťažovací prúd a prerušenie skratového prúdu. Dá sa použiť len na niektoré spínacie operácie, ktoré nevytvárajú silný oblúk, to znamená, že nemá funkciu zhášania oblúka. Podľa rôznych miest inštalácie sa dá rozdeliť na vnútorný typ a vonkajší typ a môže sa rozdeliť na vnútorný typ a vonkajší typ podľa počtu izolačných stĺpov Typ stĺpca, typ s dvoma stĺpmi a typ s tromi stĺpmi, s voliteľným vybavením pre každú úroveň napätia. Môže tiež spoľahlivo izolovať vypínaciu časť vysokonapäťového distribučného zariadenia od živej časti, aby bola zaistená bezpečnosť údržbárskych prác. Všetky kontakty vysokonapäťového odpojovača sú odkryté vo vzduchu so zreteľnými miestami zlomu. Odpojovač nemá zariadenie na zhášanie oblúka, takže ho nemožno použiť na odpojenie záťažového prúdu alebo skratového prúdu. V opačnom prípade pri pôsobení vysokého napätia vznikne v mieste zlomu silný oblúk, ktorý sa sám ťažko uhasí, ba môže spôsobiť preskok (skrat medzi fázami alebo fázami), popálenie zariadenia a ohrozenie bezpečnosti osôb Ide o vážnu nehodu „ťahania odpojovača so záťažou“.

  Vysokonapäťový odpojovač je možné použiť aj na spínanie niektorých okruhov za účelom zmeny prevádzkového režimu systému. Napríklad v obvode s dvojitou zbernicou je možné použiť vysokonapäťový odpojovač na prepnutie pracovného obvodu z jednej zbernice na druhú.

Funkcia štruktúry

 Tento vypínač sa skladá z podstavca, izolačnej výstuhy, elektrického materiálu a ovládacieho mechanizmu. Na každom póle sú dve podpery a na vrchu každej podpery je inštalovaná elektrická čepeľ a spojovací bod dvoch čepelí je medzi dvoma podperami. S pohonom ovládacieho mechanizmu sa môžu dve čepele otáčať horizontálne o deväťdesiat stupňov, aby sa zatvorili. Tri jednopólové odpojovače môžeme zapojiť do spojovacieho trojpólového vypínača cez spojovaciu tyč. Tento odpojovač môže byť zladený s ručným mechanizmom typu CS11 alebo CS17, do ktorého sa CS17 môže použiť v odpojovači s uzemňovacou armatúrou. (motorový mechanizmus môže byť inštalovaný podľa požiadaviek užívateľa), rozumná štruktúra, flexibilná prevádzka; pohodlná inštalácia, možnosť použitia jednopólového alebo trojpólového; veľká kontaktná vzdialenosť, bezpečná a spoľahlivá izolácia. Typ uzemnenia je flexibilný podľa požiadaviek užívateľa, je možné zvoliť jednoduché uzemnenie s dvojitým uzemnením alebo bez uzemnenia.

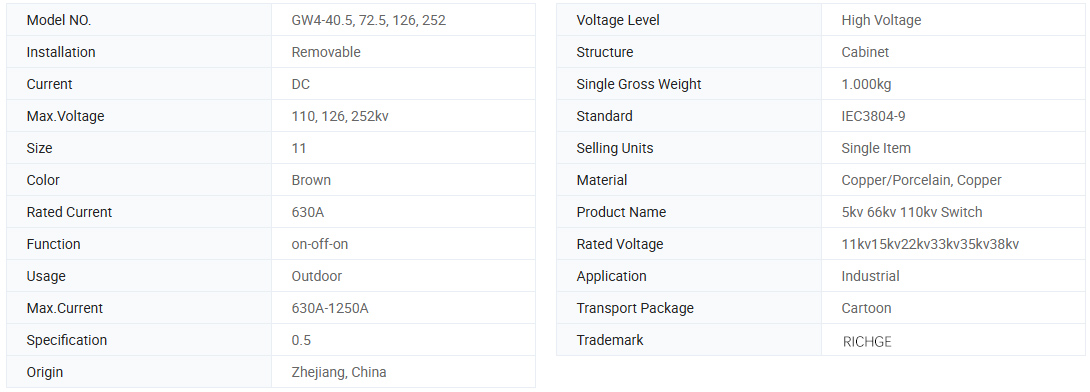

Základné informácie.

Technický parameter

Model	Menovité napätie (kV)	Menovitý prúd (A)	Odolný prúd (kA)	4s krátkodobo Odolný prúd (kA)
GW4-12	12	200	40	16
		400	50	20
		630	50	20
		1000	63	25
		1250	63	25
GW4-40,5 GW4-40,5D	40.5	400	50	20
		630	50	20
		1000	63	25
		1250	80	31.5

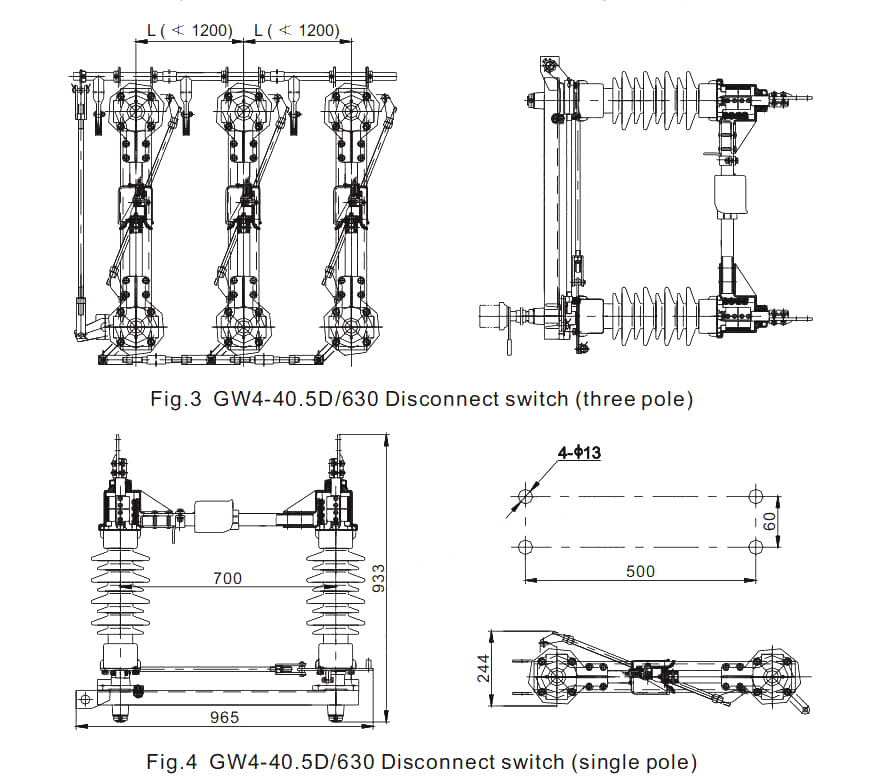

· Kreslenie

Použite podmienky prostredia

1. Nadmorská výška: ≤ 3000 m;

2. Teplota okolia: -25℃~+40℃;

3. Rýchlosť vetra: ≤35 m/s;

4. Stupeň znečistenia: ≤III;

5. Intenzita zemetrasenia: ≤8 stupňov;

6. Použiteľné príležitosti by nemali obsahovať horľaviny, výbušniny a žieraviny.

Pokyny na objednanie

●Prijať OEM&ODM:ÁNO

●Certifikát: CE,Skúšobné správy

●Doba výroby: 7~ 12 pracovných dní

●Záručná doba: 12 mesiacov

●Dodacia lehota: 15 dní

●Pri objednávaní tohto spínača uveďte špecifikáciu modelu, menovité napätie, menovitý prúd a ďalšie technické údaje.

●Ak existujú špeciálne požiadavky, môžete sa dohodnúť na ich vyriešení.
