Podrobný úvod do technológie Richge Vnútorný vysokonapäťový uzemňovací spínač

    Na základe obchodného základu spoločnosti Richge Technology v oblasti príslušenstva k vysokonapäťovým rozvádzačom (predtým so zameraním na vysokonapäťové izolačné diely, komponenty uzemňovacích spínačov atď.), sú jej produkty pre vnútorné vysokonapäťové uzemňovacie spínače umiestnené ako základné bezpečnostné zariadenia pre energetické systémy s napäťovými úrovňami 12 kV ~ 40,5 kV. Používajú sa hlavne vo vnútorných rozvodniach, rozvodniach elektrickej energie a prispôsobení vysokonapäťových rozvádzačov, aby sa splnili potreby ochrany uzemnenia počas údržby zariadenia. Produkty sú v súlade s priemyselnými normami, ako je T/ZZB 2173-2021 "12kV～40,5kV vnútorný vysokonapäťový uzemňovací spínač AC". Nasleduje podrobný úvod z hlavných rozmerov produktu:

I. Prehľad produktu a hlavné umiestnenie

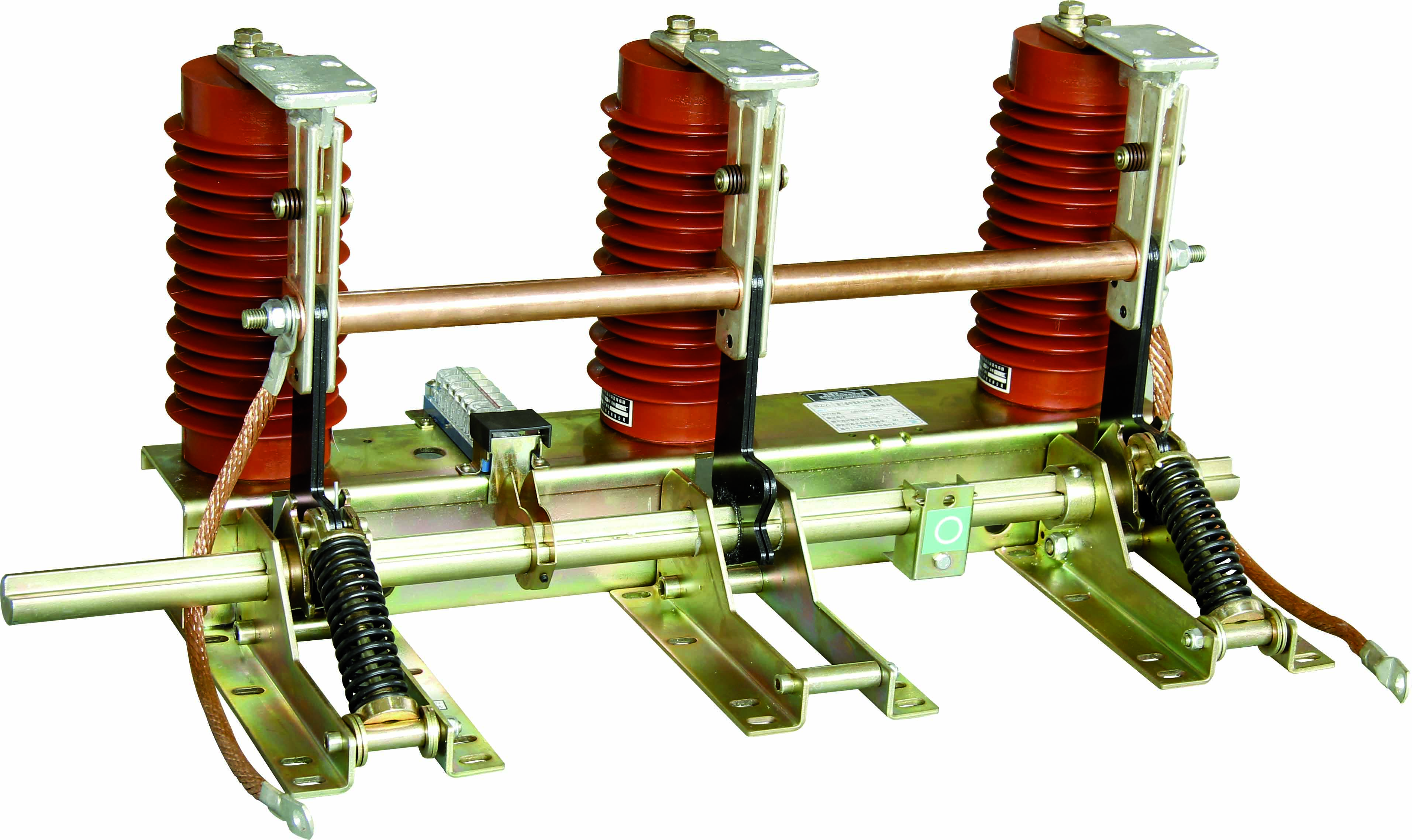

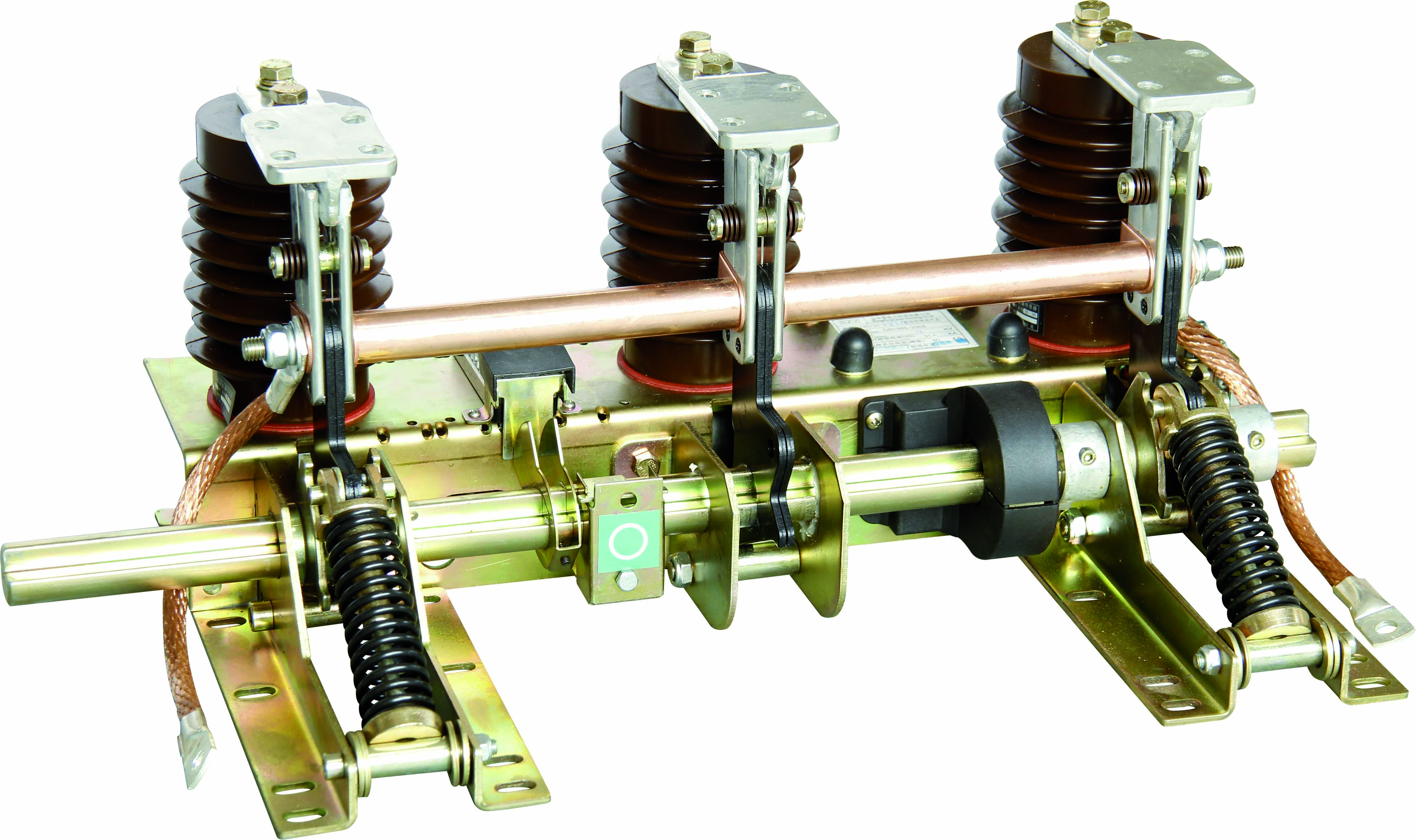

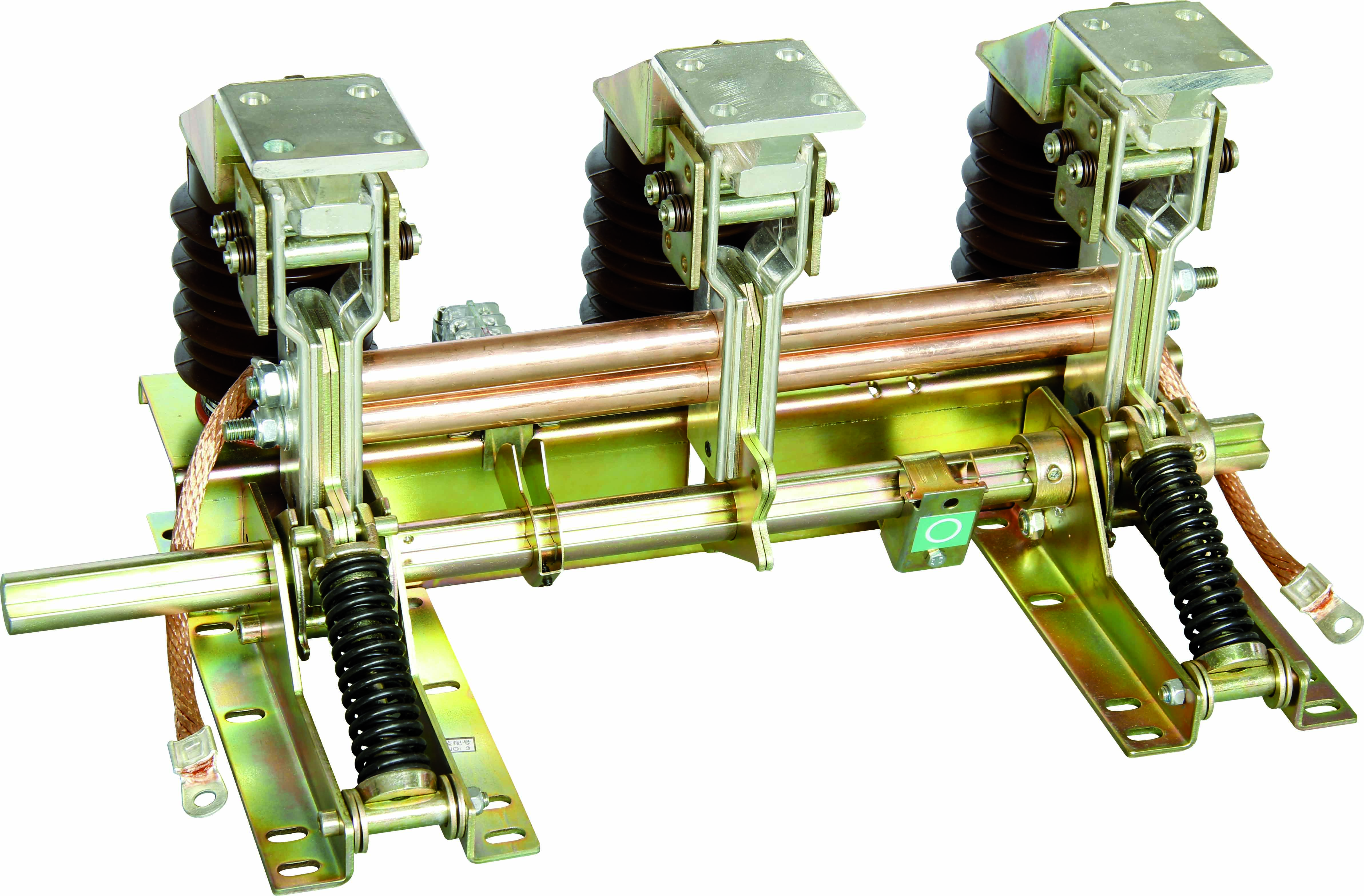

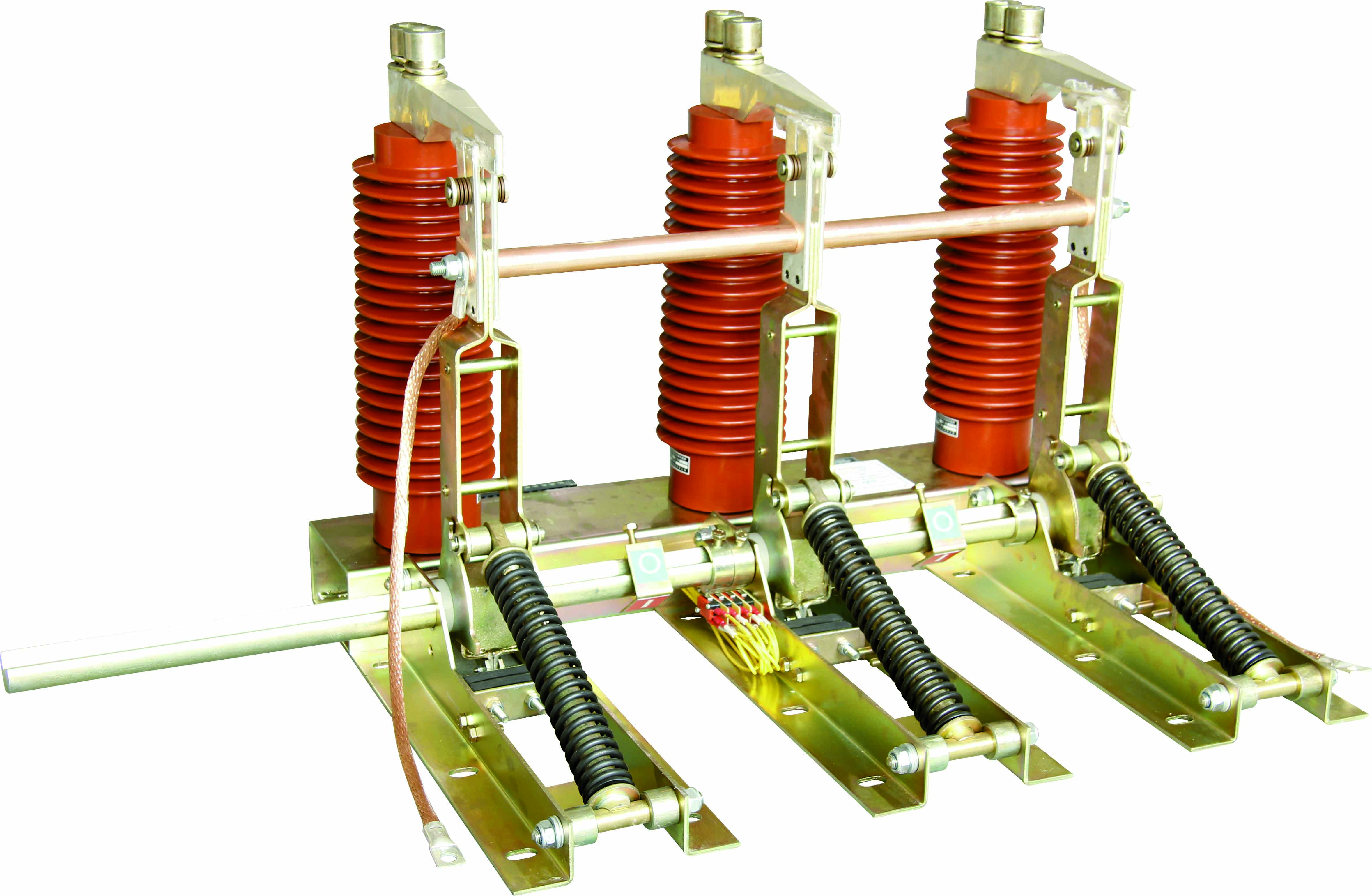

    Vnútorný vysokonapäťový uzemňovací spínač Richge je mechanické bezpečnostné uzemňovacie zariadenie klasifikované ako oddeľovací spínač. Jeho základnou funkciou je vytvoriť spoľahlivý uzemňovací obvod medzi zariadením, ktoré sa má udržiavať, a elektrickou sieťou počas údržby vysokonapäťových zariadení (ako sú ističe, transformátory, rozvádzače), uvoľniť zvyškové náboje a poskytnúť „zjavný bod odpojenia“, aby sa zabránilo úrazu elektrickým prúdom alebo poškodeniu zariadenia spôsobenému neočakávaným napájaním.

• Napäťové pokrytie: 12 kV, 24 kV, 40,5 kV (prispôsobenie bežným strednonapäťovým vnútorným energetickým systémom);

• Frekvenčné prispôsobenie: 50 Hz (kompatibilné s normami domáceho napájania);

• Hlavné výhody: Formujte technickú synergiu s príslušenstvom vysokonapäťových spínačov Richge (ako sú izolačné stĺpiky, ovládacie mechanizmy), s kompaktnou konštrukciou, flexibilnou prevádzkou a odolnosťou voči drsnému prostrediu (prispôsobenie sa komplexným scenárom v interiéri, ako je prach, kolísanie teploty a vlhkosti).

II.Kľúčové technické parametre (v súlade s normou T/ZZB 2173-2021)

    Podľa klasifikácie úrovne napätia sú základné technické parametre uvedené v nasledujúcej tabuľke, ktorá spĺňa aj základné požiadavky GB/T 1985-2014 „Vysokonapäťové odpojovače striedavého prúdu a uzemňovacie vypínače“:

III. Konštrukčný návrh a pracovný princíp

3.1 Štruktúra jadra (modulárny dizajn pre jednoduchú inštaláciu a údržbu)

• Euskadira: altzairuzko xafla meheen hotzean tolestuz eta soldatuz eratua, gainazaleko korrosioaren aurkako tratamenduarekin (galvanizazioa/ihinztadura) egituraren erresistentzia bermatzeko;

• Konzola: Vytvorená ohýbaním za studena a zváraním tenkých oceľových plechov, s povrchovou antikoróznou úpravou (galvanizácia/striekanie), aby sa zabezpečila pevnosť konštrukcie;

• Zostava uzemňovacieho noža: T2 červená meď ťahaná za studena, tvrdosť kontaktnej postriebrenej vrstvy ≥HV120 (zníženie prechodového odporu a zlepšenie odolnosti proti korózii);

• Statický kontakt: S dizajnom prírubového noža, spolupracujúci s tanierovou pružinou, aby sa dosiahol spoľahlivý kontakt a zabránilo sa voľnému zahrievaniu;

• Operačný mechanizmus: Podporuje manuálne/elektrické duálne režimy (elektrický model obsahuje motorovú pohonnú jednotku), integrovaný so štruktúrou akumulácie energie tlakovej pružiny;

• Izolačné komponenty: Izolátory z epoxidovej živice využívajú proces automatického lisovania APG (vysoká izolačná pevnosť, nízky čiastočný výboj);

2. Lurreratzeko labana eragilearen hagaxka presioko udaberriaren puntu hildakotik pasatzen da, eta presioko udaberriak energia askatzen du berehala lurreratzeko labana azkar ixteko;

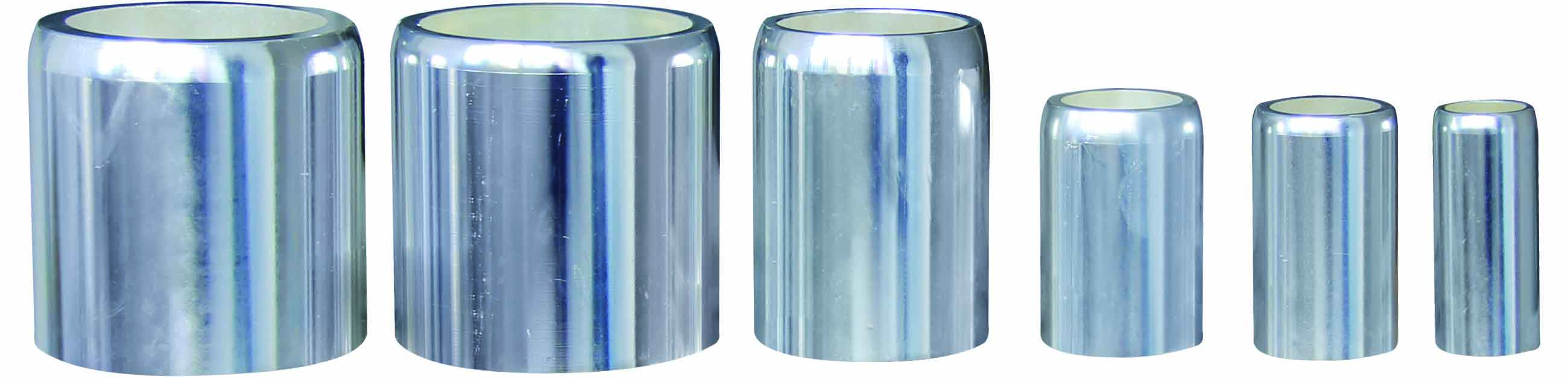

• Pomocné komponenty: Vodivé puzdro (izolačná izolácia), flexibilné pripojenie (kompenzácia chyby inštalácie), snímač polohy (stav otvárania a zatvárania so spätnou väzbou).

3.2 Pracovný princíp (poháňaný zásobníkom energie tlakovej pružiny, nezávisle od rýchlosti manuálnej prevádzky)

Trieda M1/M2 Voliteľné

1. Manuálne/elektrické poháňanie ovládacieho mechanizmu, krútiaci moment sa prenáša na hlavný hriadeľ, prekonáva odporový krútiaci moment, aby poháňal kľukové rameno, aby sa otáčalo;

2. Ovládacia tyč uzemňovacieho noža prechádza cez mŕtvy bod prítlačnej pružiny a prítlačná pružina okamžite uvoľňuje energiu, aby rýchlo zatlačila uzemňovací nôž;

3. Po zatvorení na mieste je uzemňovací nôž v tesnom kontakte so statickou kontaktnou prírubou cez tanierovú pružinu, aby vytvoril spoľahlivý uzemňovací obvod.

(2) Operácia otvárania

1. Ovládací mechanizmus aplikuje spätný krútiaci moment a hlavný hriadeľ prekonáva hlavný krútiaci moment a silu pružiny, aby poháňal kľukové rameno, aby sa otáčalo vzad;

• Vnútorné rozvodne: Používajú sa s 12kV~40,5kV ističmi a oddeľovacími spínačmi na uzemnenie údržby prípojníc a transformátorov;

3. Po otvorení na mieste vyhovuje vzdialenosť otvorenia štandardným požiadavkám a vytvára zrejmú elektrickú izoláciu.

IV. Základné funkcie a aplikačné scenáre

4.1 Základné bezpečnostné funkcie

1. Ochrana vynúteným blokovaním: Realizujte mechanické/elektrické blokovanie s hlavným vypínačom vysokonapäťového rozvádzača (keď hlavný vypínač nie je otvorený, uzemňovač nie je možné zapnúť; keď je uzemňovací vypínač zopnutý, hlavný vypínač nie je možné zapnúť), aby sa predišlo nesprávnej činnosti;

2. Uvoľnenie zvyškového náboja: Rýchlo vybite zvyškové náboje v zariadení po uzemnení, aby ste predišli elektrostatickému šoku počas údržby;

3. Skratová kapacita: Výkon triedy E2 si poradí s náhlymi skratovými poruchami počas údržby, aby sa predišlo vyhoreniu zariadenia;

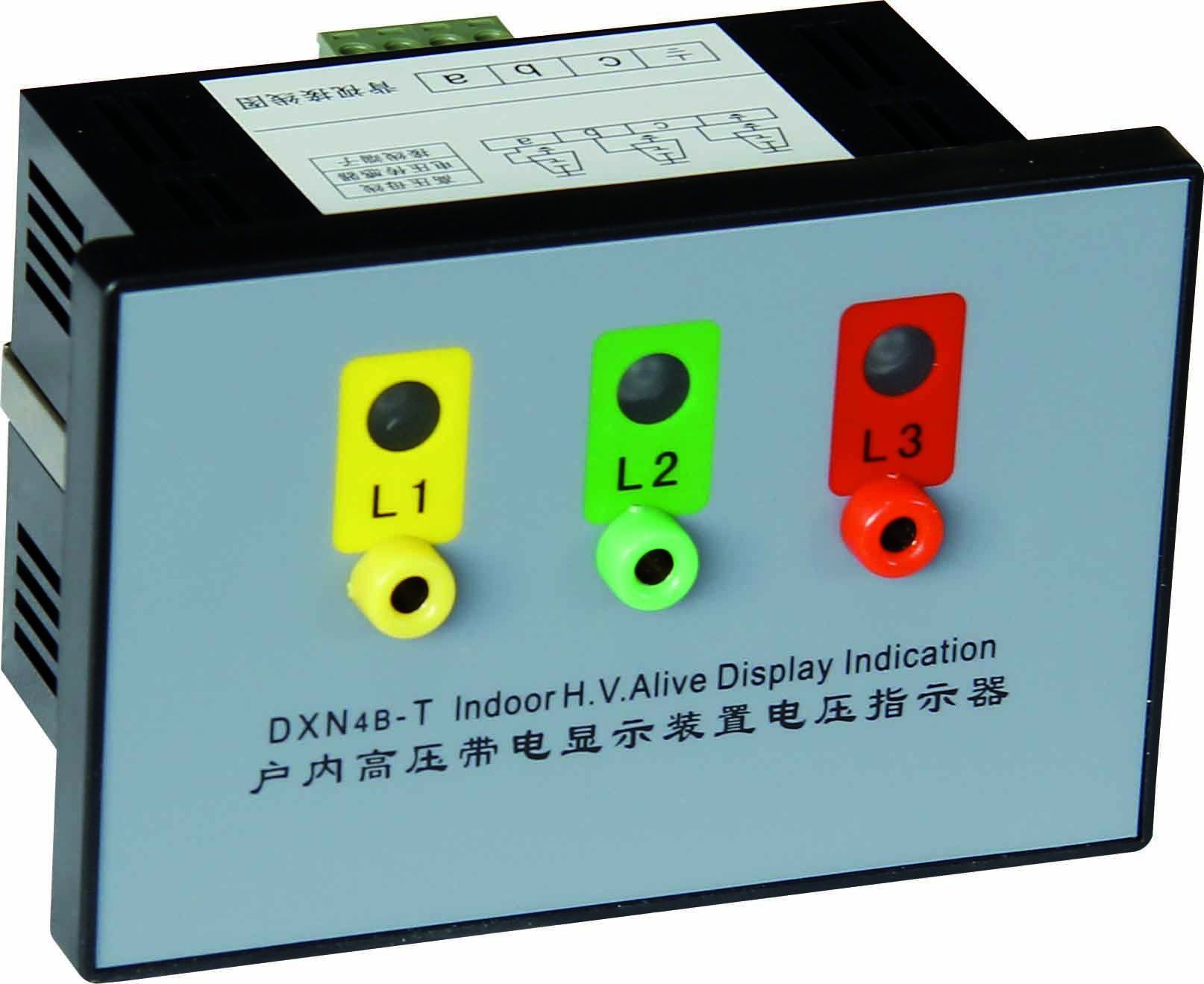

4. Vizualizácia stavu: Vybavená mechanickou indikáciou polohy (čisté značky otvorenia/zatvorenia), voliteľným živým zobrazovacím zariadením (v súlade s predpismi DL408-91).

4.2 Typické aplikačné scenáre

• Vnútorné rozvodne: Používajú sa s 12kV~40,5kV ističmi a oddeľovacími spínačmi na uzemnenie údržby prípojníc a transformátorov;

• Prispôsobenie vysokonapäťových rozvádzačov: Vytvorte „súčinnosť vysokého nízkeho napätia“ s príslušenstvom nízkonapäťových rozvádzačov Richge, ktoré sa prispôsobujú MNS, GCS a iným skriniam, ako súčasti údržby uzemnenia pre výstupné skrine a meracie skrine;

• Priemyselné systémy distribúcie energie: Ochrana pri údržbe vysokonapäťových zariadení (ako sú vysokonapäťové motory, usmerňovacie skrine) vo veľkých továrňach a elektrárňach vlastnených baňami;

• Nové energetické scenáre: Bezpečnostné uzemnenie vnútorných zariadení na distribúciu energie (ako sú 35kV rozvádzače) vo fotovoltaických/veterných posilňovacích staniciach.

V. Body inštalácie a údržby

5.1 Kľúčové požiadavky na inštaláciu

1. Prispôsobenie základu: Chyba rovinnosti inštalačného povrchu ≤1 mm/m a odpor uzemňovacej slučky ≤0,5Ω (musí byť spoľahlivo pripojený k uzemňovacej mriežke stanice);

2. Spolupráca blokovania: Zabezpečte, aby blokovací mechanizmus s hlavným vypínačom rozvádzača fungoval hladko bez zaseknutia (pre lepšiu kompatibilitu sa odporúča použiť originálne blokovacie príslušenstvo Richge);

3. Elektrické zapojenie: Pripojenie riadiaceho vedenia elektrického modelu musí zodpovedať úrovni napätia (ako je AC220V/DC220V) a uťahovací moment svoriek elektroinštalácie musí spĺňať požiadavky návodu;

4. Preberacia skúška: Po inštalácii je potrebné otestovať asynchronizmus otvárania a zatvárania, odpor slučky a izolačný výkon (odolné napätie výkonovej frekvencie, skúška čiastočného vybitia).

5.2 Pravidelná údržba a odstraňovanie problémov

(1) Cyklus údržby a obsah

(2) Bežné odstraňovanie problémov

• Zaseknutie pri zatváraní: Skontrolujte, či je spojenie medzi ramenom kľuky a hlavným hriadeľom uvoľnené, alebo či nie je deformovaný kontakt (deformované časti je potrebné vymeniť);

• Nadmerný kontaktný odpor: Vyleštite vrstvu kontaktného oxidu, doplňte postriebrenie (alebo vymeňte zostavu kontaktu);

• Porucha elektrickej prevádzky: Skontrolujte, či je spustená ochrana motora proti zastaveniu (regulátor je potrebné resetovať), alebo či nie je opotrebované hnacie koleso;

• Nadmerné čiastočné vybitie: Vyčistite olejovú škvrnu na povrchu izolačných častí, skontrolujte, či izolátor nemá praskliny (v prípade potreby izolátor vymeňte).

VI. Súlad so štandardmi a záväzok kvality

6.1 Súlad s normami

3. Pošlite e-mail na e-mail zákazníckeho servisu Richge a požiadajte o prispôsobené technické riešenie.

• Národná norma: GB/T 1985-2014 „Vysokonapäťové odpojovače striedavého prúdu a uzemňovacie vypínače“, GB/T 11022-2020 „Spoločné technické požiadavky na normy pre vysokonapäťové rozvádzače a ovládacie zariadenia“;

• Skúšobná norma: GB/T 14598.26-2015 „Elektromagnetická kompatibilita – Testovacie a meracie techniky – Test odolnosti proti elektrostatickému výboju“ (EMC test), test soľným postrekom (overenie tromi dôkazmi).

6.2 Záväzok kvality

• Záručná doba produktu: 1 rok (okrem ľudského poškodenia alebo vyššej moci);

• Doživotná záruka: Keď mechanická životnosť dosiahne triedu M2 (10 000-krát), kľúčový výkon stále spĺňa štandardné požiadavky;

• Servisná podpora: Poskytnite návod na inštaláciu, školenie údržby a dodávku náhradných dielov (podporu môžete získať prostredníctvom oficiálnej webovej stránky Richge alebo zákazníckeho servisu).

VII. Spôsoby, ako získať podrobné informácie

    Ak chcete získať kompletný produktový manuál pre vnútorný vysokonapäťový uzemňovací spínač Richge Technology (vrátane špecifických parametrov modelu, inštalačných výkresov, testovacích správ), môžete použiť nasledujúce metódy:

1. Navštívte oficiálnu webovú stránku Richge (www.richgeswitchgear.com) a opýtajte sa v časti „Vysokonapäťové produkty“ alebo „Technické sťahovanie“;

2. Kontaktujte obchodné oddelenie Richge (WhatsAPP: +86 189 5893 8078) a vysvetlite požiadavky (ako je úroveň napätia, či je potrebné elektrické ovládanie);

3. Pošlite e-mail na e-mail zákazníckeho servisu Richge a požiadajte o prispôsobené technické riešenie.
