Minivalec z nehrdzavejúcej ocele série CDJ2 (dvojčinný / jednočinný)

Značka: SOLH by Richge Technology

Prehľad produktov

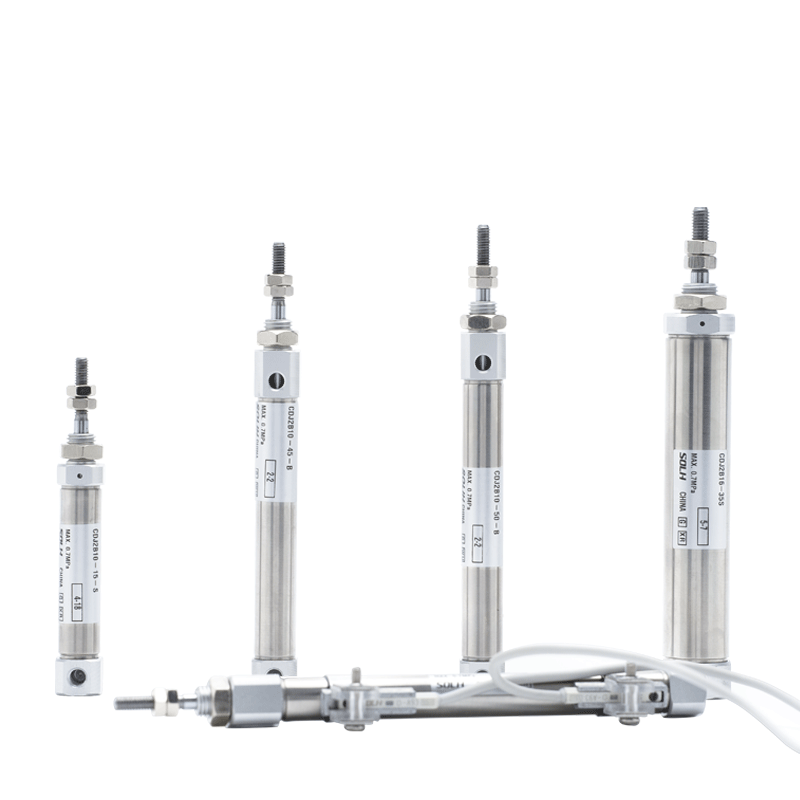

     Séria SOLH CDJ2 je mini valček z nehrdzavejúcej ocele vybavený magnetickým krúžkom, plne zameniteľný so sériou SMC CJ2. Veľkosti otvoru: φ6 / 10 / 16 mm. Vynikajúce vlastnosti: ultra kompaktný obrys, ľahká konštrukcia, odolnosť proti korózii a stabilná vysokorýchlostná vysokofrekvenčná prevádzka. Široko používané v elektronike, medicíne, spracovaní potravín a presnej automatizácii staníc s obmedzeným priestorom; mainstreamový miniatúrny lineárny pohon.

Základná štruktúra a funkcie dizajnu

   1. Špecifikácia štandardu: Zodpovedá rozmerovému štandardu mini valca SMC (nenorma ISO), univerzálne montážne rozmery v priemysle.

   2. Materiál: hlaveň a piestna tyč z nehrdzavejúcej ocele 304, nehrdzavejúca a odolná voči korózii, vhodná pre vlhké, slabé kyseliny, slabé zásady a čisté výrobné prostredie.

   3. Štruktúra: Rovná okrúhla hlaveň, zvlnené koncovky, dizajn bez spojovacej tyče, ultra malý objem. CDJ2-16×100 len cca. 120 g.

   4. Varianty prevádzky

      -- CDJ2B Dvojčinný: Prívod vzduchu na oboch koncoch, univerzálny štandardný model

      -- CDJ2E Jednočinný: pružinový návrat; CDJ2ET: Pružinové predĺženie

     -- CDJ2KB Neotočná: Šesťhranná piestna tyč na ochranu proti skrúteniu a presné polohovanie

   5. Vankúš: Štandardný gumený vankúš; vzduchový vankúš (prípona Z) voliteľný pre vysokorýchlostné aplikácie na zníženie nárazu a hluku.

   6. Tesnenie: Tesnenie s nízkym trením s drážkou olejovej nádrže. Nízky štartovací tlak (0,06 MPa), prevádzka bez oleja, životnosť ≥5 miliónov cyklov.

   7. Detekcia polohy: Vstavaný magnetický krúžok, kompatibilný s magnetickými spínačmi série M9B / A93 / Z73 na monitorovanie polohy piestu.

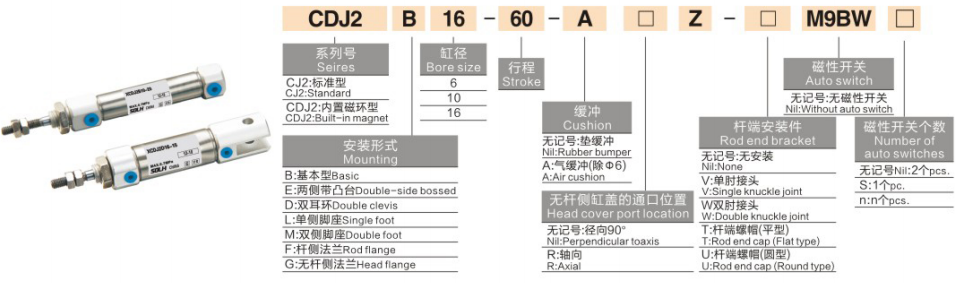

Kompletné pravidlo kódovania modelu

   1. Príklad modelu：CDJ2B16-50Z-B

   2. Referenčné príklady štandardných objednávok

     -- CDJ2B10-30-B: Vŕtanie 10, zdvih 30, dvojčinný, gumený vankúš, vybavený magnetom

     -- CDJ2E6-15-B：Vŕtanie6, zdvih 15, jednočinná vratná pružina

     -- CDJ2KB16-50-B：Vŕtanie 16, zdvih 50, neotáčavá šesťhranná piestna tyč

Univerzálne základné technické špecifikácie

Teoretický ťah a ťahová sila @ 0,5 MPa (jedna tyč, jednotka: N)

   1. Dvojčinný CDJ2B

   2. Jednočinný CDJ2E (vratná pružina @ 0,5 MPa)

Montážne formy a odvodené modely

   1. Montážne príslušenstvo

     -- B Základný typ: Priama inštalácia cez závity koncovky (najpoužívanejšie)

     -- F Príruba: Montáž príruby na strane tyče / na strane hlavy

     -- L Držiak na nohu: Upevnenie na jednu nohu

     -- D Dvojitá vidlica: Zadná dvojitá vidlica (φ10/16)

     -- E Boss mount: Multi-orientačné montážne nástavce na koncových krytoch

   2. Hlavný odvodený rad

     -- CDJ2B: Štandardné dvojčinné

     -- CDJ2E: Jednočinné, pružinové zatiahnutie (automatické zatiahnutie po prerušení vzduchom)

     -- CDJ2ET: Jednočinné, vysúvanie pružiny (automatické vysúvanie po prerušení vzduchom)

     -- CDJ2KB: Neotočná šesťhranná piestna tyč

     -- CDJ2RB: Tenká verzia s priamou montážou bez montážnych výstupkov

3-krokový sprievodca rýchlym výberom

   1. Výber vŕtania: Vypočítajte požadovaný ťah/zaťaženie, rezerva ≥50% bezpečnostná rezerva; zvoľte menší otvor pre vyššiu cyklickú rýchlosť.

   2. Potvrdenie zdvihu: Pridajte dodatočnú rezervu 10~20 mm na efektívnu dráhu; Maximálny zdvih: dvojčinný 200 mm, jednočinný 100 mm.

   3. Zhoda konfigurácie

     -- Typ akcie: Dvojčinný → B; jednočinné zatiahnutie pružiny → E; polohovanie proti skrúteniu → KB

     -- Vankúš: Vysokorýchlostná prevádzka, výber vzduchového vankúša Z

     -- Spätná väzba polohy: Vyberte model vybavený magnetom, zhodujte sa s magnetickými spínačmi M9B/A93

Zhrnutie jednej vety

     Mini cylindrický valec SOLH CDJ2 z nehrdzavejúcej ocele je zameniteľný s SMC CJ2, dostupný v dvojčinných, jednočinných a neotočných šesťhranných tyčových variantoch, voliteľná guma/vzduchový vankúš, bezolejové prevedenie odolné voči korózii, ideálny kompaktný vysokofrekvenčný miniatúrny lineárny pohon pre elektronické, medicínske a potravinárske automatizované zariadenia.
