Podrobný úvod do vysokonapäťových izolátorov s technológiou Richge

     Ako profesionálny výrobca s 37-ročnými skúsenosťami v oblasti energetických zariadení,Richge Technology (Ningbo Richge Technology Co., Ltd., anglické logo značky „Richge“)spolieha na vyspelú technickú akumuláciu a prísnu kontrolu kvality. Jeho vysokonapäťové izolátory pokrývajú celú úroveň stredného a vysokého napätia, široko slúžiace energetickým systémom, priemyselnej distribúcii energie a iným scenárom. Produktový systém je postavený na troch základných výhodách: „spoľahlivý izolačný výkon, silná adaptabilita na životné prostredie a vynikajúce možnosti prispôsobenia“. Nasleduje podrobný úvod z piatich aspektov: umiestnenie produktu, hlavné kategórie produktov, technické charakteristiky, scenáre použitia a zabezpečenie kvality.

1. Umiestnenie produktu a rozsah pokrytia napätia

     Vysokonapäťové izolátory Richge Technology sa zameriavajú na potreby izolácie jadra zariadení na prenos a distribúciu energie a zameriavajú sa na „úplné prispôsobenie stredného a vysokého napätia“. Úrovne napätia pokrývajú tri hlavné rozsahy stredného a vysokého napätia 12 kV, 24 kV a 35 kV (prispôsobené bežným strednonapäťovým systémom v domácich energetických sieťach). Zároveň má schopnosť prispôsobiť izolačné riešenia pre vyššie napäťové úrovne pre špeciálne potreby. Produkty, ktoré sú umiestnené ako „kľúčové podporné komponenty pre vysokonapäťové zariadenia“, sa dodávajú najmä výrobcom kompletných strojov, ako sú vysokonapäťové rozvádzače, zariadenia rozvodní a uzemňovacie spínače, ako aj zákazníkom v oblasti energetiky a priemyselných projektov. Sú základnými komponentmi na zaistenie „bezpečnosti izolácie a stabilnej prevádzky“ vysokonapäťových systémov.

2. Hlavné kategórie produktov a technické parametre

      Podľa verejných informácií o produkte možno vysokonapäťové izolátory Richge Technology rozdeliť do troch základných sérií. Každá kategória je zameraná na prispôsobenie sa rôznym scenárom vysokého napätia, pokiaľ ide o konštrukčný návrh, výber materiálu a ukazovatele výkonnosti:

2.1 12kV séria vysokonapäťových izolácií (hlavný strednonapäťový základný model)

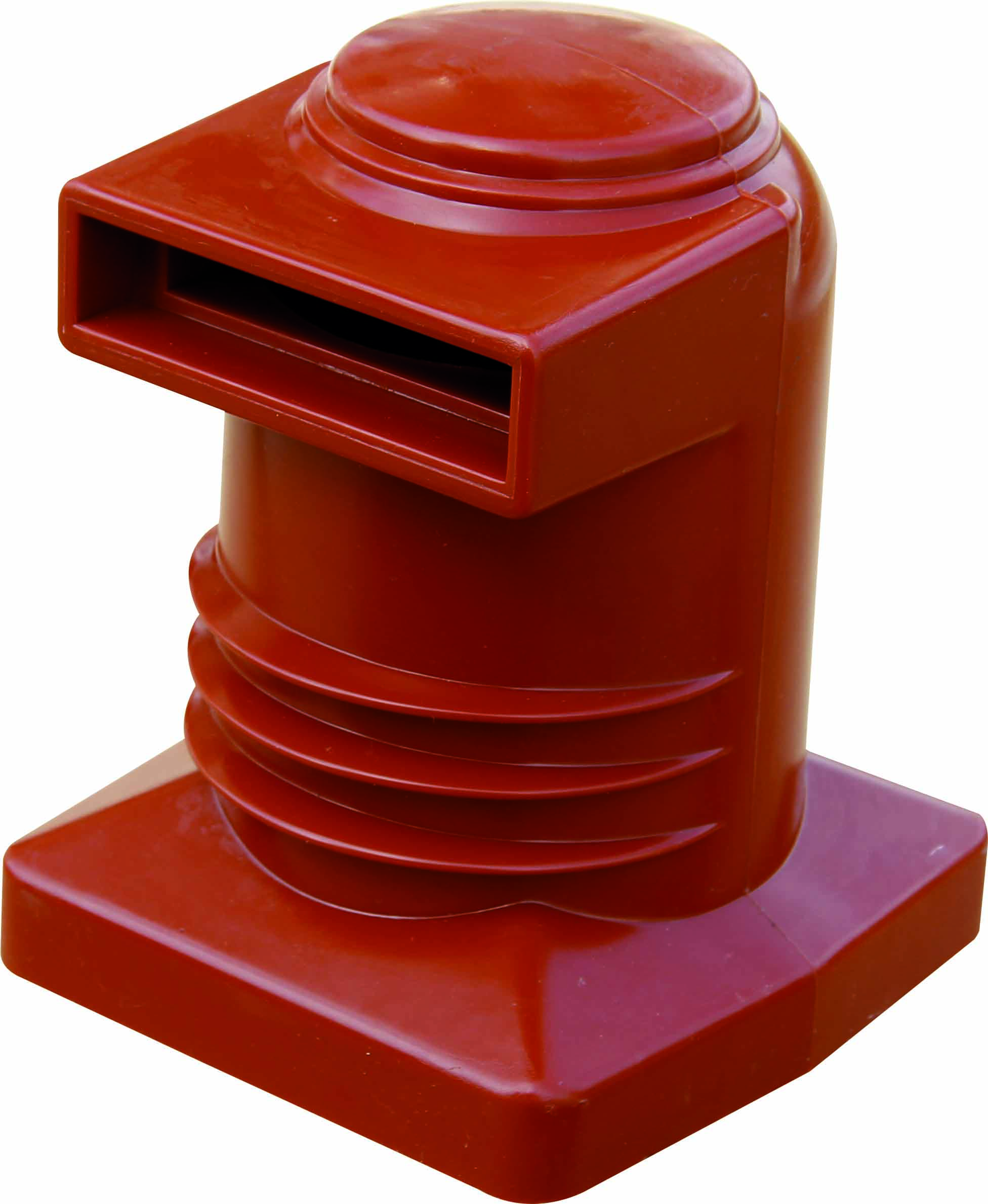

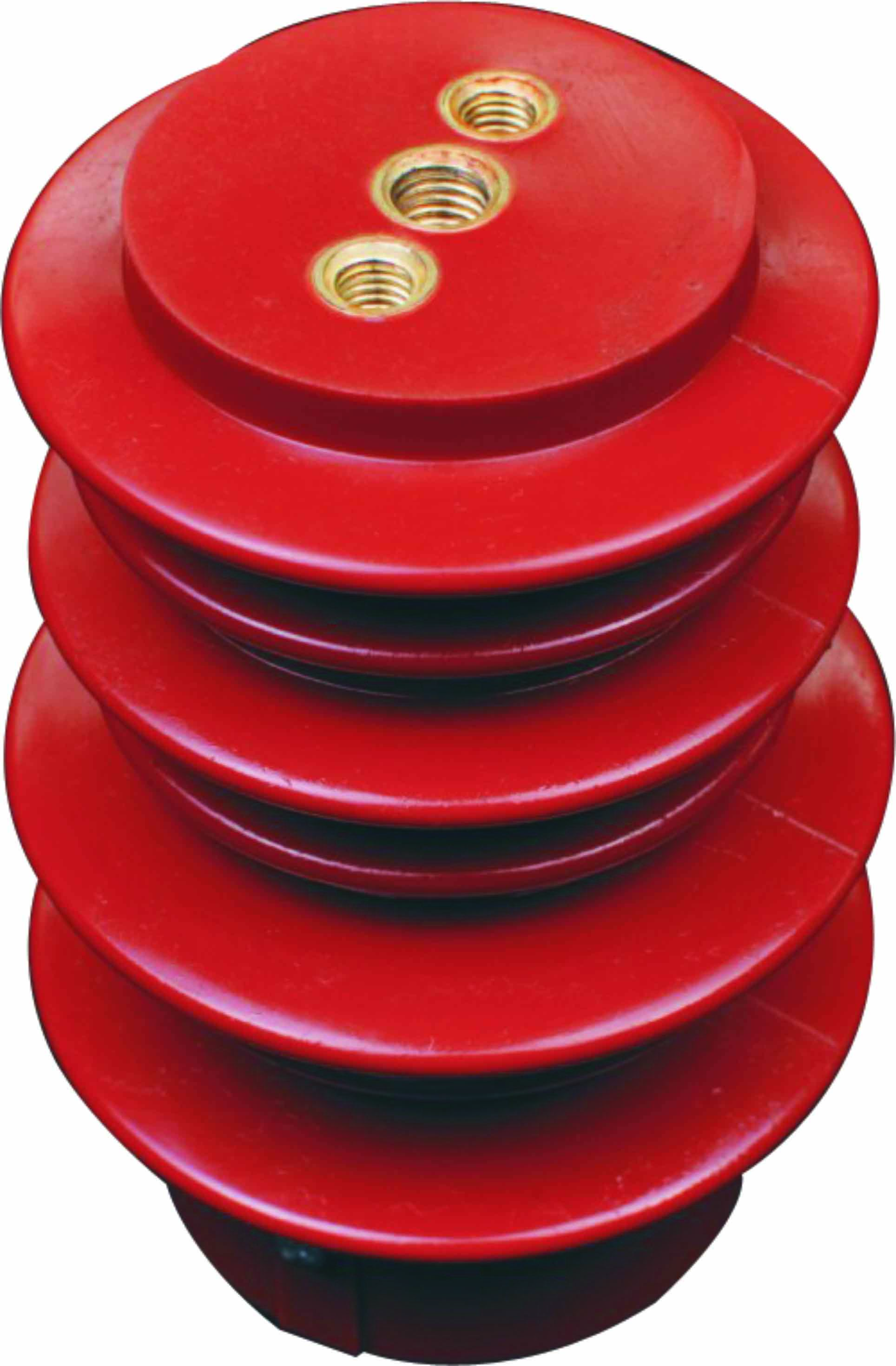

     •Hlavné produkty:Izolátory série JYZ (modely zahŕňajú JYZ 1-12Q, JYZ 2-12Q, JYZ 3-12Q), podpery izolácie v rozvádzačoch, kryty izolácie kontaktov

     •Vlastnosti materiálu:Pri použití epoxidovej živice alebo zosieťovaného polyetylénu (XLPE) ako základného materiálu má vynikajúci dielektrický stratový výkon (dielektrický stratový faktor tanδ ≤ 0,003@20℃), odolnosť proti prierazu (≥20 kV/mm) a je odolný voči UV žiareniu a starnutiu, prispôsobuje sa dlhodobému vonkajšiemu alebo uzavretému prostrediu skrine.

     •Kľúčové funkcie:Používa sa hlavne v 12 kV rozvádzačoch a skriniach kruhovej siete na realizáciu elektrickej izolácie a mechanickej podpory vysokonapäťových kontaktov a prípojníc, zabránenie úniku alebo tečeniu a odolávanie prechodnému elektrickému namáhaniu generovanému prepínačmi v skrini.

    • Vlastnosti špecifikácie:Kompaktná konštrukcia, prispôsobená bežným 12kV rozvádzačom (ako je séria KYN28, XGN). Niektoré modely majú dizajn polohovacej drážky pre rýchlu inštaláciu a presné umiestnenie.

2.2 24kV vysokonapäťová izolácia séria (stredno-vysokonapäťový pokročilý model)

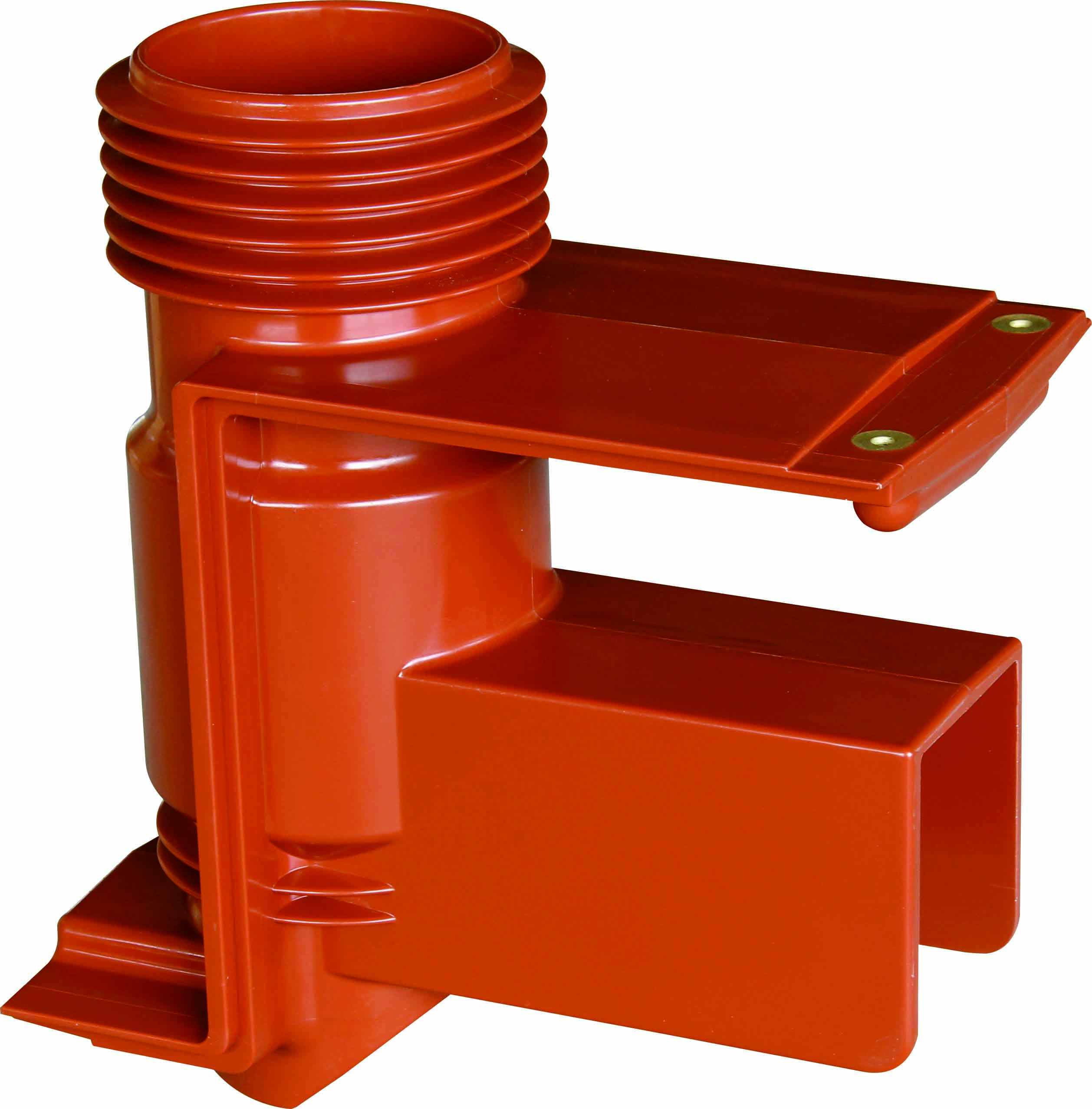

     •Hlavné produkty:GIS izolátory (dištančné izolátory/bariérové ​​izolátory), káblové priechodky, izolačné priečky

     •Technické výhody:

1.        Izolátory využívajú „integrovaný proces tvarovania“ bez spojovacích medzier, čím sa eliminuje zlyhanie izolácie spôsobené štrukturálnymi defektmi;
2.        Káblové priechodky majú zabudované tieniace vrstvy na optimalizáciu distribúcie elektrického poľa a zabránenie poruchám spôsobeným nadmernou lokálnou intenzitou poľa;
3.       Izolačné priečky majú „obojstranný dizajn proti znečisteniu“ s povrchovou vzdialenosťou ≥315 mm (v súlade s normou GB/T 16927.1), prispôsobujú sa prostrediam s úrovňou znečistenia Ⅲ a vyššou.

• Výkonnostné ukazovatele:Menovitý krátkodobý výdržný prúd ≥25kA/4s, menovitý špičkový výdržný prúd ≥63kA a izolačný výkon je stabilný v teplotnom rozsahu -30℃~+80℃.

2.3 35kV vysokonapäťová izolačná séria (stredno-vysokonapäťový vysokonapäťový model)

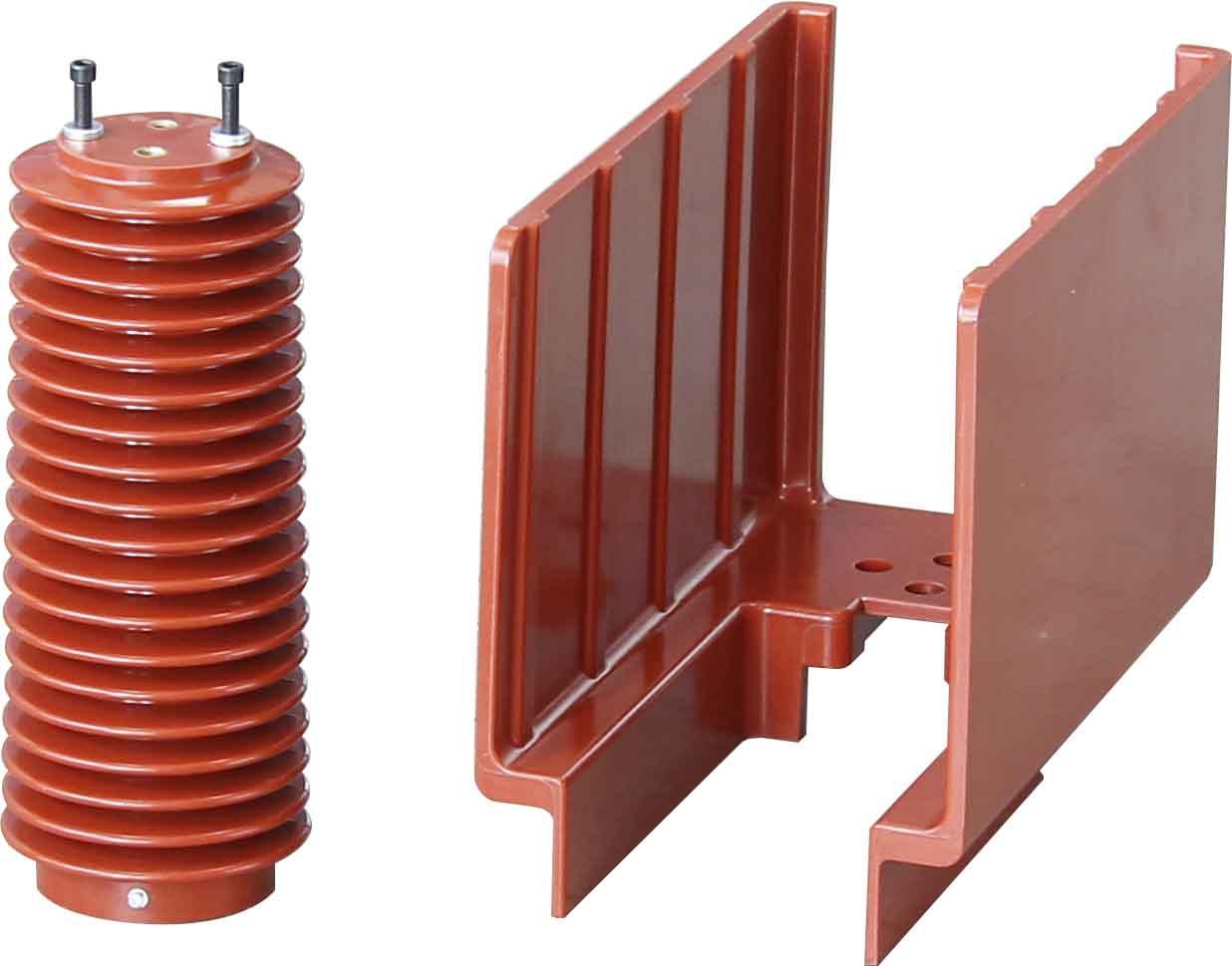

     •Hlavné produkty:Pevné utesnené pólové izolátory pre vákuové ističe, izolačné podpery pre vysokonapäťové uzemňovacie spínače, izolačné priechodky pre výstupné vedenia transformátora

     •Hlavné výhody:

1.        Pevne utesnené pólové izolátory využívajú „APG automatický tlakový gélový proces“, epoxidová živica vytvrdzuje rovnomerne a obsah vnútorných bublín ≤ 0,1 %, čím sa zaisťuje, že pri vysokom napätí nedochádza k čiastočnému vybitiu (hodnota čiastočného vybitia ≤ 10 pC@1,73 U₀);
2.        Izolačné podpery pre uzemňovacie spínače berú do úvahy "izolačný výkon a mechanickú pevnosť" s pevnosťou v ohybe ≥120 MPa, ktorá môže odolať mechanickému nárazu počas prevádzky uzemňovacieho spínača;
3.         Puzdrá majú "kompozitnú izolačnú štruktúru" (epoxidové sklenené vlákno + dáždnikový plášť zo silikónovej gumy), ktorý je odolný voči slanej hmle a ľadu, vhodný pre 35kV rozvodne v pobrežných alebo vysokohorských oblastiach.

• Adaptívne scenáre:Vonkajšie rozvodne 35 kV, rozvody vysokého napätia vo veľkých priemyselných závodoch (ako je železiarsky a oceliarsky priemysel, chemický priemysel), nové posilňovacie stanice energie (fotovoltaické/veterné elektrárne).

3. Základné technické vlastnosti produktov

     Vysokonapäťové izolátory Richge Technology integrujú množstvo cielených technológií v materiáloch, procesoch a konštrukčnom dizajne, aby splnili prísne požiadavky scenárov vysokého napätia:

3.1 Výber materiálu: Zamerajte sa na dvojité požiadavky „Vysoká izolácia + odolnosť voči životnému prostrediu“

     • Výber základného materiálu:Základnými základnými materiálmi sú epoxidová živica, zosieťovaný polyetylén a silikónová guma. Medzi nimi epoxidová živica využíva "nízkomolekulárny typ bisfenolu A" s vysokou čistotou, nízkym obsahom nečistôt a stabilnou dielektrickou konštantou (εr=3,8~4,2@50Hz); silikónová guma si vyberá "HTV vysokoteplotný typ vulkanizácie" s vynikajúcim hydrofóbnym výkonom (uhol kontaktu s vodou ≥105°) a silnou hydrofóbnou migráciou, ktorá môže rýchlo obnoviť izolačný výkon po kontaminácii povrchu.

     • Upgrade pomocného materiálu:Nano-veľkosť Al2O3 plniva sa pridáva na zlepšenie tepelnej vodivosti materiálu (tepelná vodivosť sa zvýšila o 20 %), čím sa zabráni starnutiu izolácie spôsobenému lokálnym prehriatím počas vysokonapäťovej prevádzky; niektoré produkty pridávajú spomaľovače horenia (v súlade s úrovňou UL94 V-0), aby sa predišlo rizikám horenia spôsobeným skratovými oblúkmi.

3.2 Výrobný proces: Automatizovaná výroba zabezpečuje konzistentnosť

     • Kľúčové procesy:Základné produkty využívajú tri procesy: „APG automatický tlakový gél“, „vákuové liatie“ a „integrované formovanie“, ktoré nahrádzajú tradičné ručné odlievanie a znižujú ľudskú chybu:

     • Proces APG:Presným riadením teploty (120 ℃ ~ 140 ℃) a tlaku (5 ~ 8 MPa) zaistite vnútornú kompaktnosť izolátorov a zabráňte vzniku bublín a prasklín;

     • Vákuové liatie:Odlievanie materiálov vo vákuovom prostredí -0,095 MPa na odstránenie vnútorných medzier a zlepšenie odolnosti proti poruchám;

     • Kontrola kvality:Každá šarža produktov musí prejsť „detekciou stupňa vákua“, „testom dielektrickej straty“ a „testom výdržného napätia pri výkonovej frekvencii“ (1 min. hodnota výdržného napätia ≥3U₀) a nekvalifikovaná sadzba je kontrolovaná v rámci 0,1 %.

3.3 Konštrukčný návrh: Prispôsobenie aktuálnym potrebám vysokonapäťových systémov

    • Optimalizácia elektrického poľa:Izolátory, puzdrá a iné produkty používajú dizajn „efektívnej dáždnikovej sukne“ a „vstavanej tieniacej elektródy“, aby sa zabránilo koncentrácii elektrického poľa v rohoch a znížilo sa riziko čiastočného výboja;

     • Prispôsobenie inštalácie:Izolátory sú vyhradené so štandardizovanými inštalačnými otvormi a polohovacími drážkami a kompatibilita s vysokonapäťovými rozvádzačmi (ako je séria MNS, KYN) a uzemňovacími spínačmi je viac ako 95 %, čo znižuje práce na úprave na mieste;

     • Prispôsobenie sa životnému prostrediu:Vonkajšie izolátory používajú štruktúru „veľký dáždnikový plášť + hlboká rebrová drážka“ na zvýšenie povrchovej vzdialenosti (35kV produkty majú povrchovú vzdialenosť ≥400 mm). Zároveň je uhol sklonu sukne slnečníka navrhnutý na 15°, čo je vhodné pre dažďovú vodu冲刷 a zabraňuje hromadeniu kontaminácie.

4. Hlavné aplikačné scenáre

     S charakteristikami „viacnapäťovej úrovne a silného prispôsobenia sa prostrediu“ sú vysokonapäťové izolátory Richge Technology široko používané v základných vysokonapäťových zariadeniach v energetických systémoch a priemyselných oblastiach:

     • Vybavenie rozvodne:Ako izolačné nosné a izolačné komponenty pre "ističe, odpojovače, transformátory" v rozvodniach 35 kV a nižších, ako sú pevné izolátory pólov pre ističe a zbernicové izolačné priečky v rozvodniach 35 kV, ktoré zaisťujú, že nedochádza k úniku alebo poruche zariadenia pod vysokým napätím.

     • Vysokonapäťové rozvádzače:Prispôsobenie sa 12kV~35kV vnútorným/vonkajším vysokonapäťovým rozvádzačom (ako sú kruhové sieťové skrine, GIS skrine), poskytovanie izolačných riešení, ako je izolácia kontaktov, oddelenie skrine a káblové 引出, ako sú dištančné izolátory pre 12kV kruhové sieťové skrine a bariérové ​​izolátory pre 24kV skrine GIS.

     • Priemyselné vysokonapäťové systémy:Obsluha vysokonapäťových energetických rozvodov vo veľkých priemyselných podnikoch, ako sú železiarsky a oceliarsky priemysel, chemický priemysel a hutníctvo, ako sú výstupné izolačné priechodky pre 35kV priemyselné transformátory a izolačné podpery pre vysokonapäťové motory, ktoré odolávajú prachu a korozívnym plynom v priemyselnom prostredí a zabezpečujú nepretržitú výrobu.

     • Podpora novej energie:Prispôsobenie sa 35 kV distribučným zariadeniam vo fotovoltaických a veterných posilňovačoch energie, ako sú izolačné podpery pre uzemňovacie spínače v posilňovačoch veterných elektrární (odolné voči nízkym teplotám do -40 °C) a vysokonapäťové izolačné priečky pre fotovoltaické invertory, spĺňajúce požiadavky na „vysokú spoľahlivosť a dlhú životnosť“ v nových energetických scenároch.

5. Zabezpečenie kvality a zhoda v odvetví

     Technológia Richge zaisťuje spoľahlivosť vysokonapäťových izolátorov prostredníctvom „kontroly kvality celého procesu + certifikácie priemyselného štandardu“:

     • Súlad s certifikáciou:Produkty vyhovujú medzinárodným normám IEC 61462 (kompozitné izolátory), IEC 62271-303 (požiadavky na izoláciu vysokonapäťových rozvádzačov) a národným normám GB/T 16927.1 (technológia vysokonapäťových skúšok), GB 1094.3 (požiadavky na izoláciu výkonových transformátorov). Niektoré produkty prešli certifikátmi CE a UL a možno ich exportovať na zámorské trhy.

     • Testovacie vybavenie:Vybavené špičkovým testovacím zariadením, vrátane „testovača čiastočného vybitia“ (presnosť detekcie ≤1 pC), „testovacej stolice na napäťovú odolnosť pri výkonovej frekvencii“ (maximálne výstupné napätie 200 kV), „skúšobnej komory s vysokou a nízkou teplotou vlhkého tepla“ (simulácia prostredia -40 ℃ ~ + 85 ℃, 95 % RH). Každý výrobok musí pred opustením továrne prejsť tromi základnými testami: „odolné napätie pri výkonovej frekvencii“, „čiastočné vybitie“ a „mechanická pevnosť“.

    • Spätná väzba od zákazníkov:Produkty sú dodávané domácim výrobcom vysokonapäťových zariadení a energetickým výskumným inštitúciám a používatelia ich uznali za „stabilný izolačný výkon a nízku poruchovosť (≤0,5 %/rok)“. Najmä v 35kV rozvodniach a priemyselných vysokonapäťových systémoch môže životnosť dosiahnuť viac ako 15 rokov.

Zhrnutie

     Vysokonapäťové izolátory Richge Technology majú základnú konkurencieschopnosť „12kV~35kV plné napäťové pokrytie, vysoký izolačný výkon a silné prispôsobenie sa životnému prostrediu“. Vďaka optimalizovanému výberu materiálov, automatizovaným procesom a optimalizovanému konštrukčnému návrhu sa stali spoľahlivými podpornými komponentmi pre rozvody vysokého a vysokého napätia. Jej produkty nielen spĺňajú potreby konvenčných vysokonapäťových scenárov, ale môžu tiež poskytnúť prispôsobené riešenia pre špeciálne prostredia, ako sú vysoké nadmorské výšky, pobrežné oblasti a priemyselné znečistenie. Sú prispôsobené pre vysokonapäťové zariadenia vo viacerých oblastiach, ako je energetika, priemysel a nová energetika, a sú preferovaným produktom s „profesionalitou a praktickosťou“ v oblasti izolácie stredného a vysokého napätia.
