Podrobný úvod do technológie Richge SF6 istič

    Richge Technology sa zameriava hlavne na výrobu príslušenstva k nízkonapäťovým rozvádzačom, komponentov vysokonapäťových rozvádzačov a sérií vnútorných/vonkajších ističov. Nasleduje profesionálny úvod do ističov SF6 ako referencia.

I. Základný prehľad ističa SF6

    Istič SF6 je vysokonapäťový istič, ktorý používa plynný fluorid sírový (SF6) ako izoláciu a médium na zhášanie oblúka, široko používané v prenosových a distribučných oblastiach energetických systémov.

Základné vlastnosti:

• Vynikajúci izolačný výkon: Izolačná sila plynu SF6 je 2,5-3 krát väčšia ako vzduch, čo môže výrazne znížiť objem zariadenia.

• Vynikajúca schopnosť zhášania oblúka: Vysoká vodivosť stĺpca oblúka, krátky čas oblúka (2-2,5 cyklov) a veľká vypínacia schopnosť (až 80 kA).

• Žiadne riziko požiaru: Plyn SF6 je nehorľavý s vysokou bezpečnosťou.

• Dlhá životnosť: Elektrická životnosť môže dosiahnuť viac ako 25 rokov s dlhým cyklom údržby a zníženou frekvenciou údržby.

II. Pracovný princíp a štruktúra

2.1 Pracovný princíp

Mechanizmus zhášania oblúka:

1. Počas otvárania sa pohyblivý a statický kontakt oddelia a vytvoria oblúk, ktorý spôsobí rozklad plynu SF6 na atómy S, F a kladné/negatívne ióny pri vysokej teplote.

2. Molekuly plynu SF6 zachytávajú voľné elektróny za vzniku záporných iónov, čím sa znižuje vodivosť stĺpca oblúka a urýchľuje sa zhášanie oblúka.

3. Po zhasnutí oblúka sa plyn vráti do pôvodného izolačného stavu.

Cirkulácia plynu:Prijatím princípu typu tlakového plynu alebo typu vlastnej energie sa prúd plynu generuje prostredníctvom energie piestu alebo oblúka na rýchle uhasenie oblúka a obnovenie izolácie.

2.2 Hlavná štruktúra

III. Typy a technické parametre ističov SF6 vyrábaných spoločnosťou Richge Technology

3.1 Hlavné typy

1. Klasifikácia podľa štruktúry:

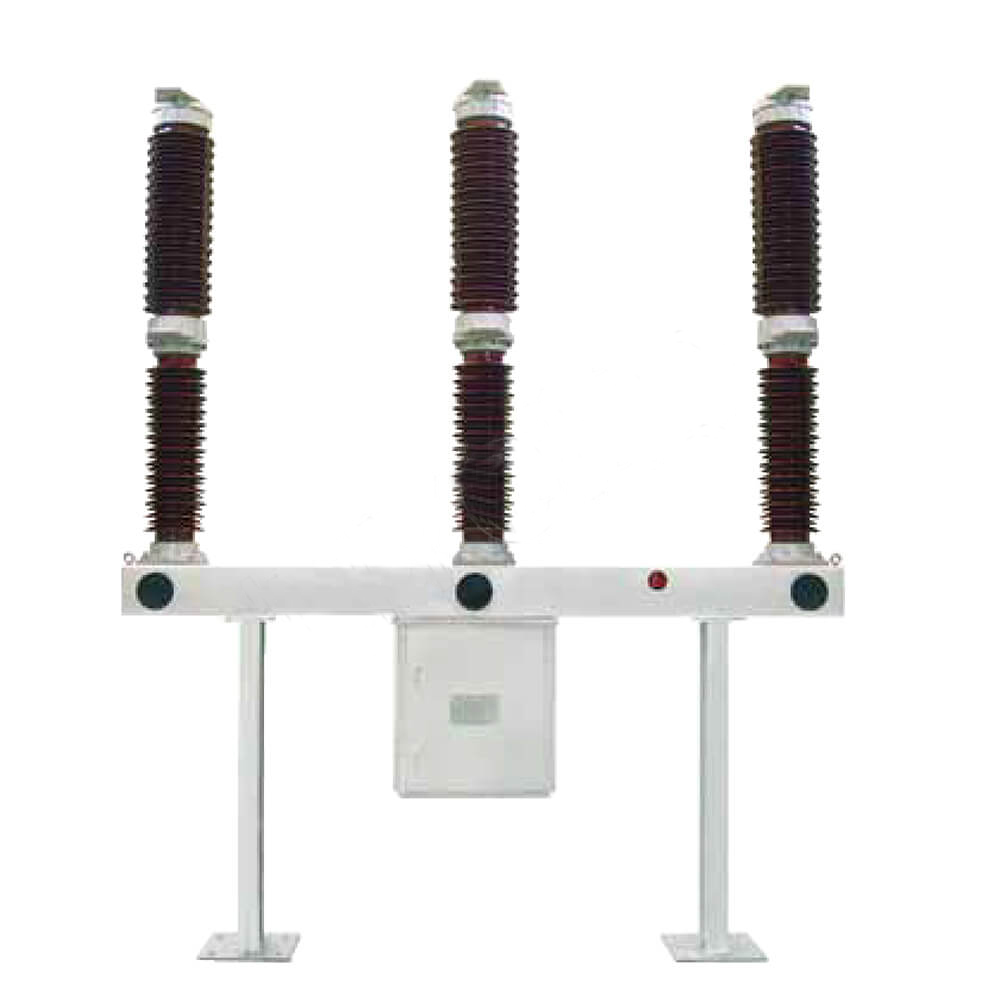

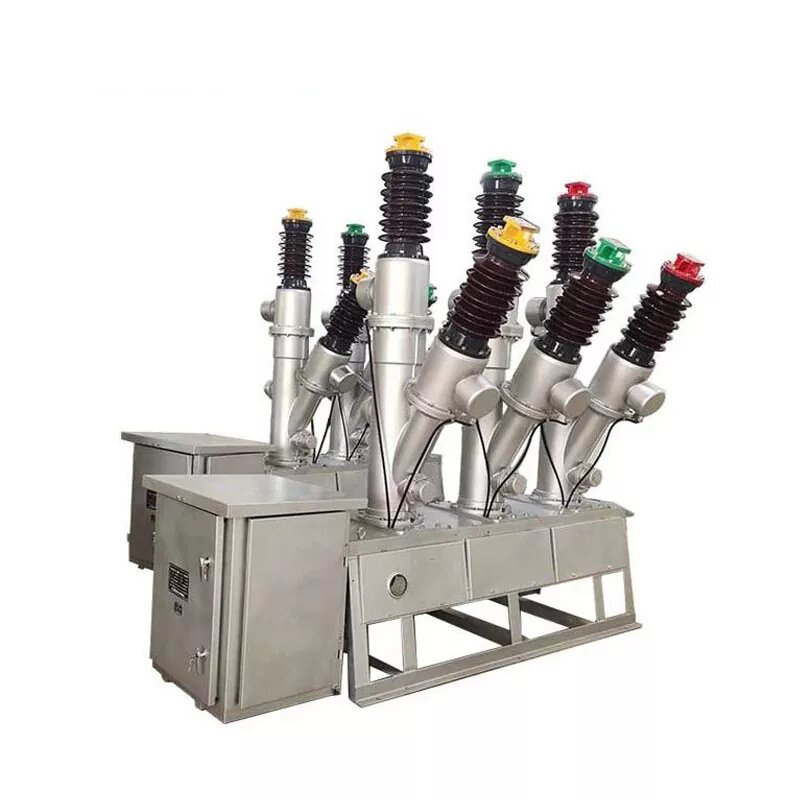

• Porcelánový typ stĺpa: Trojfázový nezávislý, veľký objem, vhodný do vonkajších priestorov (ako je typ FA4-550)

• Typ nádrže (typ podlahovej nádrže): Trojfázová spoločná nádrž, kompaktná konštrukcia, dobrý seizmický výkon, jednoduchá údržba

• Istič v kombinovanom elektrickom zariadení GIS: Integrovaný s odpojovačom, uzemňovacím spínačom atď. v utesnenom kryte

2. Klasifikácia podľa metódy zhášania oblúka:

• Jednotlakový typ: Len jeden tlak vo vnútri zhášacej komory, jednoduchá konštrukcia, široko používaný

• Dvojtlakový typ: S vysokotlakovými a nízkotlakovými vzduchovými komorami, lepší výkon pri hasení oblúka, ale zložitá konštrukcia

3.2 Kľúčové technické parametre

IV. Výhody a aplikačné scenáre ističa SF6

4.1 Výhody produktu

1. Vynikajúci výkon pri vypínaní: Dokáže rýchlo uhasiť oblúky, takmer negeneruje sekacie prepätie a chráni zariadenia a vedenia

2. Vysoká spoľahlivosť: Utesnená konštrukcia znižuje vplyv vonkajšieho prostredia, vhodná pre rôzne drsné klimatické podmienky

3. Nízky hluk: Prevádzkový hluk je nižší ako 85 dB, čo zlepšuje pracovné prostredie

4. Malá podlahová plocha: Kompaktná konštrukcia, vhodná najmä pre mestské rozvodne a miesta s obmedzeným priestorom

5. Vysoká úroveň inteligencie: Môže integrovať monitorovací systém na monitorovanie hustoty plynu, teploty a prevádzkového stavu v reálnom čase

4.2 Aplikačné scenáre

• Systém prenosu energie: Ochrana a kontrola prenosových vedení 500 kV a vyšších

• Rozvodňa: Používa sa ako ochranné zariadenie pre hlavné transformátory a prípojnice

• Priemyselná elektrická sieť: Rozvod vysokého napätia pre vlastné elektrárne vo veľkých továrňach, baniach atď.

• Nové pripojenie k energetickej sieti: Ochranné zariadenia pre posilňovacie stanice vo veterných elektrárňach a fotovoltaických elektrárňach

• Mestská elektrická sieť: Hlavná súčasť kompaktného rozvádzača GIS

V. Body inštalácie a údržby

5.1 Požiadavky na inštaláciu

1. Príprava základu:

• Chyba rovinnosti <1 mm/m na zabezpečenie stability zariadenia

• Dokonalý systém uzemnenia, odpor uzemnenia <0,5Ω

2. Úprava plynu:

• Detekcia úniku plynu pred inštaláciou, ročná miera úniku by mala byť <1‰

• Vypustite tlak pod 133 Pa a ponechajte viac ako 2 hodiny, potom naplňte kvalifikovaným plynom SF6 po potvrdení, že nedochádza k úniku

• Plniaci tlak plynu sa striktne riadi požiadavkami príručky produktu, chyba kontrolovaná v rozmedzí ±0,02 MPa

3. Nastavenie mechanizmu:

• Nastavenie času otvárania a zatvárania a synchronizácie spĺňajú technické požiadavky

• Ovládací mechanizmus je flexibilný bez zaseknutia

• Pomocný spínač spína presne s normálnou spätnou väzbou signálu

5.2 Metódy údržby

Položky pravidelnej kontroly:

Špeciálna údržba:

• Doplnenie plynu: Keď tlak klesne na hodnotu alarmu (zvyčajne o 0,05 MPa nižšia ako menovitý tlak), včas doplňte plyn

• Výmena plynu: Po prerušení vážneho poruchového prúdu skontrolujte kvalitu plynu av prípade potreby ho vymeňte

• Kalibrácia relé hustoty: Kalibráciu vykonajte každé 2-3 roky

VI. Preventívne opatrenia a bezpečnostné opatrenia

1. Charakteristika plynu SF6:

• Čistý SF6 je netoxický, ale produkty rozkladu oblúka (ako SO2, HF) sú toxické, takže počas údržby je potrebné vetranie

• Zabráňte kontaktu plynu s pokožkou a dýchacími cestami, v prípade potreby noste ochranné prostriedky

2. Bezpečnosť údržby:

• Pred údržbou musíte najskôr vypnúť napájanie, overiť, že nie je elektrina a uzemnenie

• Pred uvoľnením plynu SF6 znížte tlak na nulový pretlak

• Nútené vetranie po dobu viac ako 15 minút po otvorení zariadenia, aby sa zabezpečilo vyčerpanie vnútorného plynu

3. Požiadavky na ochranu životného prostredia:

• SF6 je silný skleníkový plyn (hodnota GWP 23900), takže emisie by sa mali prísne kontrolovať

• Odpadový plyn sa musí recyklovať a upravovať a nesmie sa priamo vypúšťať do atmosféry

VII. Zhrnutie

    Vďaka svojej vynikajúcej izolácii a schopnosti zhášať oblúk sa istič SF6 stal hlavnou voľbou vysokonapäťových rozvádzačov v moderných energetických systémoch, zvlášť vhodný pre scenáre veľkokapacitného prenosu a distribúcie energie s vysokým napätím.

O technológii Richge:

• Spoločnosť vyrába najmä príslušenstvo nízkonapäťových rozvádzačov (ako sú konektory hlavných obvodov, konektory pomocných obvodov, ovládacie mechanizmy atď.), komponenty vysokonapäťových rozvádzačov (ako sú izolačné diely, uzemňovacie spínače, blokovacie mechanizmy atď.) a série vnútorných/vonkajších ističov.

• Ak sa chcete dozvedieť o kompletnom produktovom rade Richge, odporúčame vám navštíviť jeho oficiálnu webovú stránku (www.richgeswitchgear.com) alebo kontaktovať jeho obchodné oddelenie (WhatsAPP: +86 189 5893 8078)
