5/2 cestný mechanický ventil série M5 | Zdvih závitu M5 a manuálny regulačný ventil

Značka: SOLH by Richge Technology | 5/2-cestný pružinový vratný mechanický a ručný regulačný ventil so závitom M5×0,8

1. Prehľad produktu

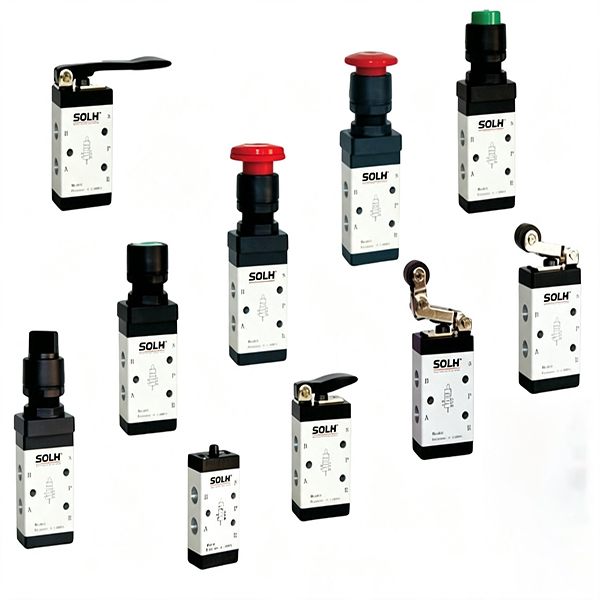

     Séria SOLH M5 je profesionál5/2 cestný mechanický ventil cievkového typu s jednotným rozhraním jemného závitu M5×0,8. Vďaka dizajnu bez cievky realizuje reverzáciu vzduchového okruhu čisto vonkajšou mechanickou silou a automatickým resetom pružiny. Široko používaný pre polohovanie limitu zdvihu valca, spätnú väzbu signálu na mieste a ručné pneumatické ovládanie zariadenia štart-stop. Celá séria zahŕňa dva základné typy: mechanickú spúšť (valček / piest) a ručné ovládanie (tlačidlo / páka). Je plne zameniteľný s AirTAC sériou M5 a univerzálnymi domácimi mechanickými ventilmi pre priamu výmenu.

  1.1 Štandardná definícia vzduchového portu

     • P Port: Hlavný prívod stlačeného vzduchu

     • Pracovné porty A/B: Spojte pomocou dvojčinných valcov pre teleskopické ovládanie

     • Dvojité výfukové porty R1/R2: Bočné výfukové otvory tela ventilu, priamo kompatibilné s inštaláciou mikro tlmiča pre zníženie hluku a prevenciu prachu

     • Hlavná funkcia: 5/2-cestná vratná štruktúra pružiny, po odstránení vonkajšej sily sa automaticky vráti do pôvodného stavu

2. Kódovanie modelu a Sprievodca výberom typu hlavy (základ výberu jadra)

 1. Jednotné pravidlo kódovania: M5【Kód hlavy】-05 (05 znamená jednotný port závitu M5 pre celú sériu)

 2. Modelový príklad: M5R-05 | Valčekový pákový typ 5/2-cestný mechanický ventil so štandardným závitom M5

3. Základné technické parametre

4. Výhody štrukturálneho jadra

     • Vyvážená štruktúra cievky: Prijíma vyvážený dizajn klznej cievky, bez rušenia spätného tlaku zdroja vzduchu. Vyžaduje len malú vonkajšiu silu na dokončenie spätného chodu s citlivou a ľahkou prevádzkou.

     • Dizajn dvojitého deleného výfuku: Nezávislé obojstranné výfukové otvory R1/R2 s vonkajším usporiadaním. Priamo nainštalujte mikro tlmiče, aby ste dosiahli účinné zníženie hluku a izoláciu prachu, čím sa zabezpečí stabilná dlhodobá prevádzka.

     • Viacuhlová inštalácia: Horná a spodná časť tela ventilu sú vyhradené s montážnymi otvormi, ktoré podporujú pevnú inštaláciu s ľubovoľným uhlom, aby sa prispôsobili rôznym usporiadaniam priestoru zariadenia.

     • Univerzálna zameniteľnosť celej série: Jednotná celková veľkosť tela ventilu pre celú sériu M5, kompatibilná so základňou rozdeľovača rovnakej špecifikácie pre bezplatnú výmenu a modulárnu montáž.

5. Podporné príslušenstvo a základňa rozdeľovača

     • Rozdeľovacia základňa M5 (M5M): 1F/2F/3F viacčlánkové rozdeľovacie dosky, realizujúce centralizovaný prívod vzduchu P-port, nahrádzajúce rozptýlené jednoventilové potrubie na zjednodušenie usporiadania okruhu.

     • Podporné pomocné zložky: M5 až G1/8 redukčné priame fitingy, M5 mikro tlmiče, M5 rýchlospojky (zodpovedajúce φ3/φ4 vzduchovým hadičkám), pevné montážne konzoly.

6. Výberový rozdiel: Mechanický ventil M5 vs S3

7. Klasické aplikačné obvody

     • Ovládanie limitu valca: Prepážka valca spúšťa mechanický valčekový ventil M5R, vydáva signál riadiaceho vzduchu na ovládanie 4V solenoidového ventilu, ktorý realizuje automatickú reverzáciu, keď valec dosiahne určenú polohu.

     • Manuálne ovládanie Štart-Stop: Hríbový gombíkový ventil M5PP priamo riadi teleskopickú činnosť malých dvojčinných valcov pre ručnú obsluhu na mieste.

     • Detekcia nástrojov montážnej linky: Ventil hornej tyče piestu M5B funguje ako spínač detekcie formy na mieste na realizáciu automatického pneumatického logického spúšťania pre polohovanie nástrojov.

Zhrnutie jednej vety

     Séria SOLH M5 je plne funkčný 5/2 cestný mechanický ventil s vratnou pružinou s unifikovaným závitom M5×0,8. Integrácia mechanického limitu zdvihu a viacerých režimov manuálneho ovládania, vyznačuje sa citlivým pôsobením, odolným výkonom a univerzálnou zameniteľnosťou, pričom je preferovaným komponentom mikropneumatického ovládania pre spätnú väzbu signálu valca a manuálne pneumatické spínanie zariadenia.
