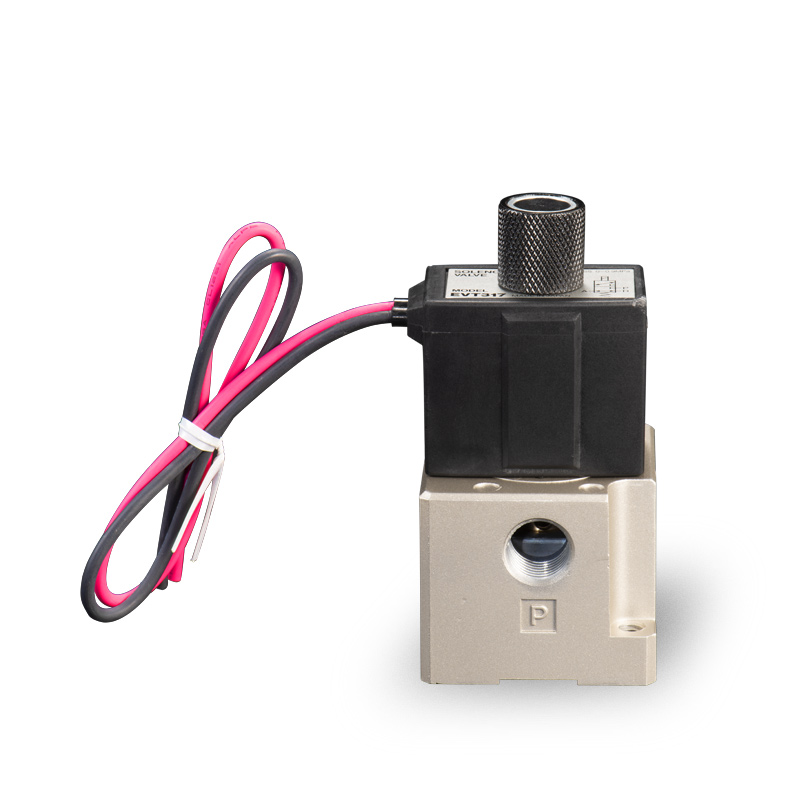

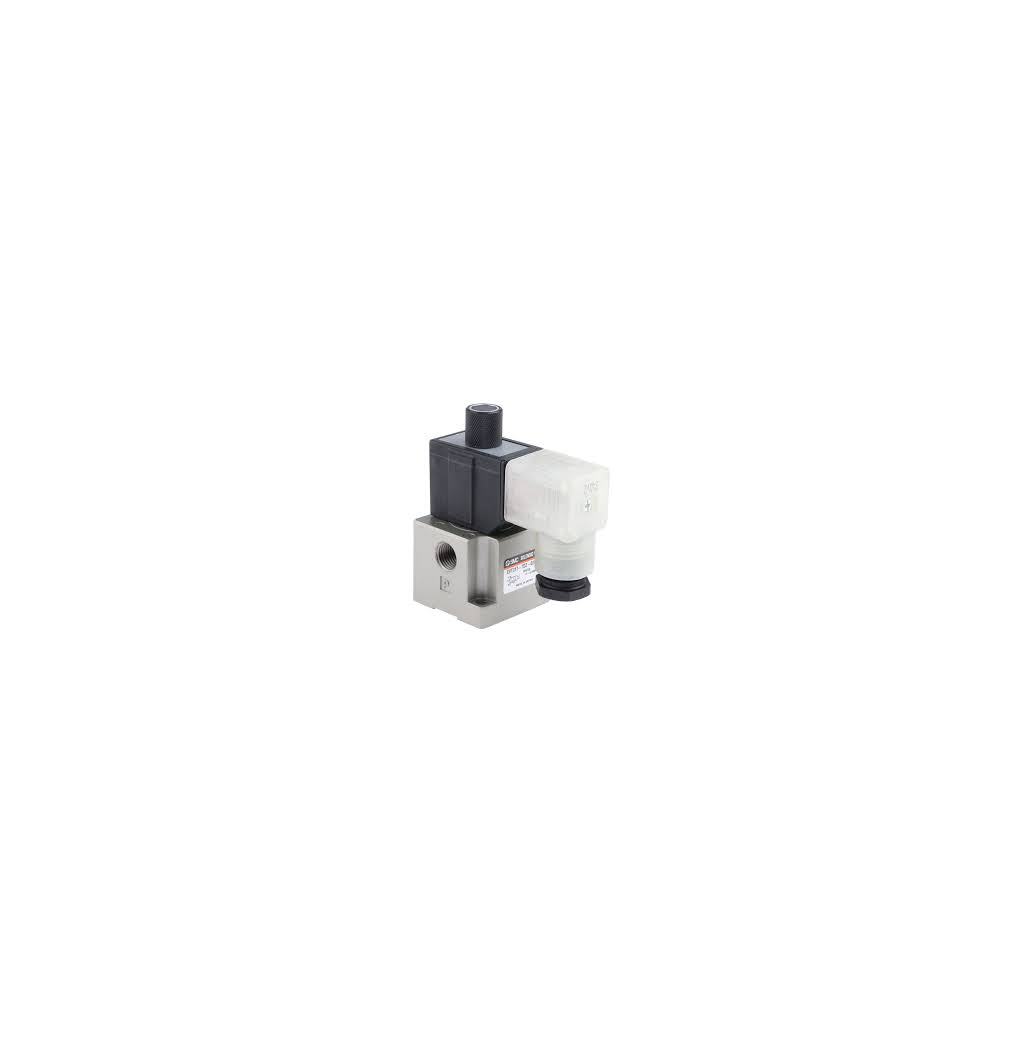

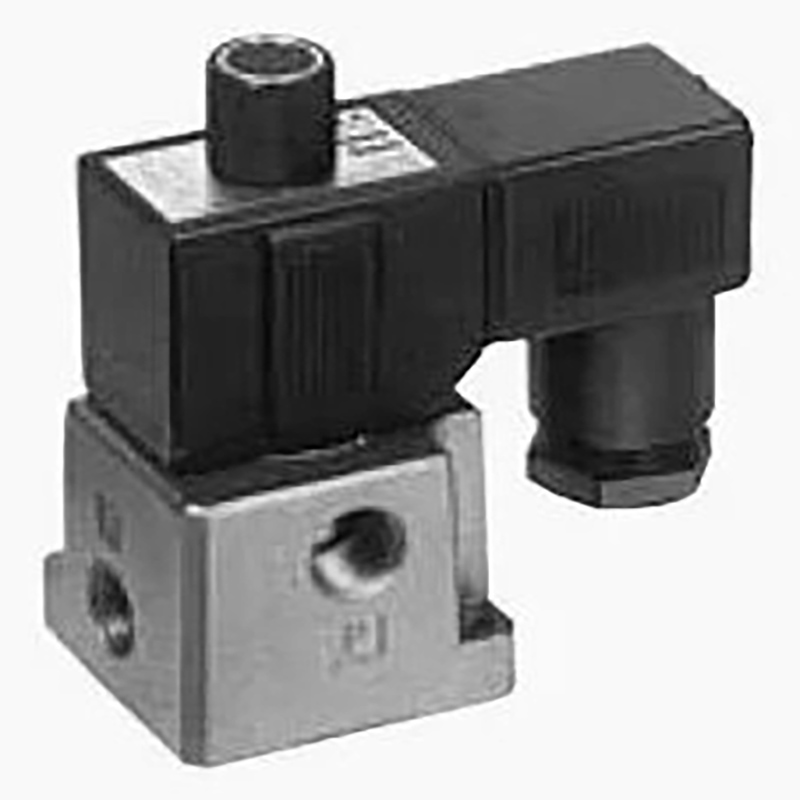

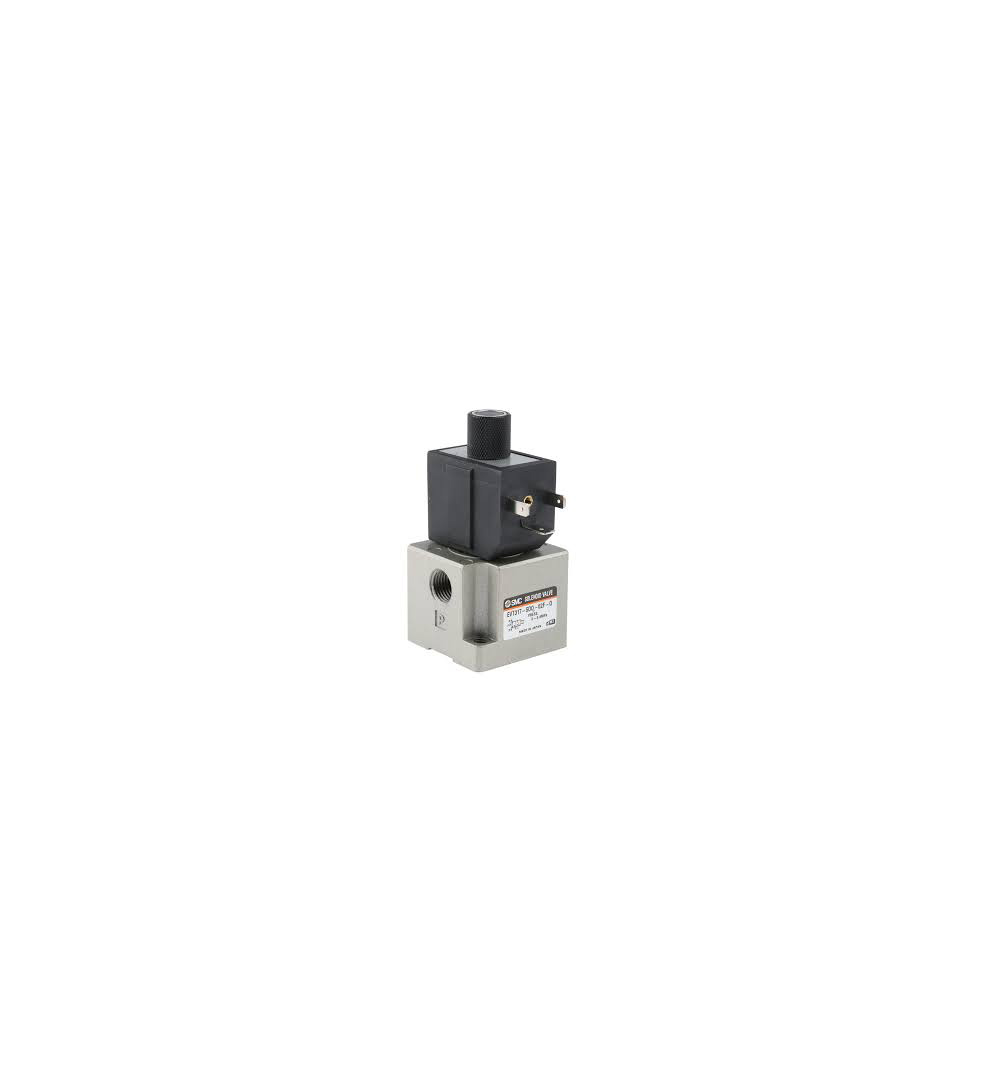

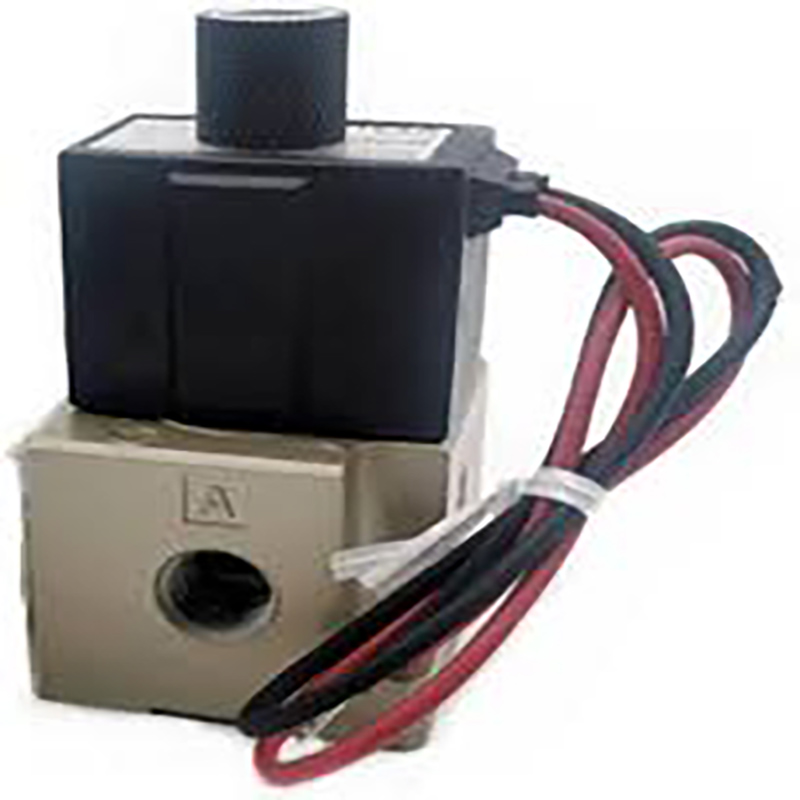

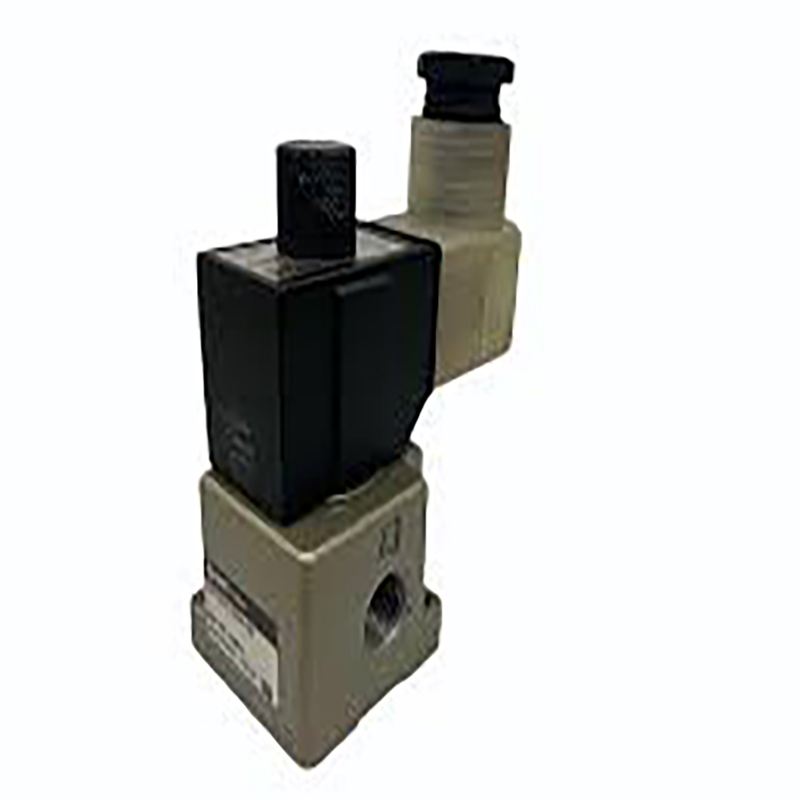

VT317 3portový solenoidový ventil/priamo ovládaný tanierový typ

Priamočinný 3-portový tanierový solenoidový ventil SOLH VT317 využíva elastickú tesniacu štruktúru s nulovým tlakom, pracuje stabilne pod pretlakom 0–0,9 MPa a plným vákuom až do -101,2 kPa. Šesť prepínateľných funkcií je integrovaných do jedného kompaktného ventilu s vysokou prietokovou kapacitou, s dobou odozvy ≤ 30 ms a maximálnou spínacou frekvenciou 10 Hz. Elastické tesnenia bez mazania zaisťujú spoľahlivú tesnosť a nízke náklady na údržbu. Vybavený štandardným ručným ovládaním bez blokovania, podporuje montáž na samostatné potrubie alebo rozdeľovací ventil so závitom Rc1/4 a prachotesným krytom. Široko sa používa v robotických ramenách, vákuovom nasávaní, fúkaní vzduchu, balení, tlači, drevoobrábacích zariadeniach a zariadeniach na automatizáciu potravín pre všeobecné pneumatické ovládanie zapnutia a vypnutia.

Solenoidový ventil série VT317 s 3 portami – typ s priamo pôsobiacim tanierovým ventilom

Značka:SOLH od Richge Technology

Umiestnenie produktu

     Séria VT317 je priamočinný tanierový 3-cestný solenoidový ventil s elastickou tesniacou štruktúrou podľa štandardu SOLH. Vyvinutý pre okruhy stlačeného vzduchu a inertného plynu, realizuje zapínanie, vypínanie, spínanie a reguláciu výfuku vzduchového okruhu. Tento kompaktný všeobecný prepínací ventil s vysokým prietokom, ktorý podporuje spúšťanie pri nulovom tlaku a pretlakovú aj vákuovú prevádzku, je vhodný pre vysokocyklové pracovné podmienky rôznych automatizovaných zariadení.

Hlavné kľúčové vlastnosti

     --Konštrukcia s priamym tanierom so spúšťaním pri nulovom tlaku Na prevádzku nie je potrebný minimálny riadiaci tlak. Stabilný výkon v celom rozsahu pretlaku 0–0,9 MPa; vákuový variant podporuje tlak až do -101,2 kPa, prispôsobiteľný pre nízkotlakové, vákuové a stredne vysokotlakové pracovné prostredia.

     --6 funkcií integrovaných v jednom ventile, flexibilné prepínanie potrubia6 prepínateľných pracovných režimov vrátane normálne zatvorené (NC), normálne otvorené (NO), rozdeľovač prietoku a prepínací ventil. Jedna jednotka uspokojuje rôzne požiadavky na pneumatický okruh s vynikajúcou flexibilitou konfigurácie.

     --Kompaktné telo s vynikajúcou prietokovou kapacitou Celkový rozmer Mini: 45×89,5×45 mm; prietokový koeficient C=2,6 dm³/(s·bar). Rýchla odozva do ≤ 30 ms a maximálna spínacia frekvencia až 10 Hz, dokonale vhodné pre vysokorýchlostné prepínanie vzduchových ciest.

     -- Dizajn s elastickým tesnením a bez mazania Prémiové elastické tesniace komponenty poskytujú spoľahlivú tesnosť a predĺženú životnosť. Prevádzka bez mazania udržuje plynové okruhy čisté a ekologické a zároveň znižuje náklady na bežnú údržbu.

 Zabudované ručné ovládanie bez zablokovania pre jednoduché uvedenie do prevádzky Štandardné ručné tlačidlo bez zablokovania uľahčuje ladenie na mieste, kontrolu zariadenia a núdzové ručné prepínanie, čím sa zjednodušujú postupy inštalácie a údržby.

     - Montáž na rozdeľovač a silná kompatibilita Podporuje zostavu naskladanú na rozdeľovač a zodpovedá štandardným systémom ventilových ostrovčekov, ideálne pre centralizované pneumatické ovládanie a viacventilové integrované slučky.

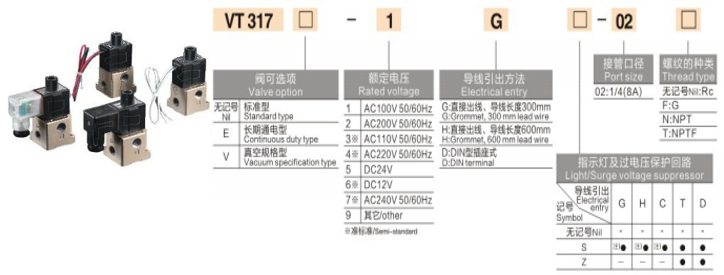

Úplné technické špecifikácie

     --Rozloženie portu: 3 porty

     -- Prevádzková štruktúra: Priamo pôsobiaci tanierový typ

     --Typ tesnenia: Elastické gumové tesnenie

     --Použiteľné médium: stlačený vzduch, inertný plyn

     --Prevádzkový tlak: 0–0,9 MPa; Vákuový model: -101,2 kPa ~ 0,1 MPa

     --Kontrolný tlak: 1,5 MPa

     --Teplota okolia: -10 ℃ ~ +50 ℃

     --Čas odozvy: ≤ 30 ms

     --Max. prevádzková frekvencia: 10 Hz

     --Požiadavka na mazanie: Bez mazania

     --Manuálna prevádzka: Ručné ovládanie bez blokovania

     -- Veľkosť závitu portu: Rc 1/4 (02)

     - Voliteľné napätie cievky: DC12V / DC24V, AC110V / AC220V a prispôsobené napätia

     --Trieda ochrany: Prachotesná konštrukcia4. Typické aplikačné scenáre · Pneumatické riadiace slučky pre automatizované montážne linky, robotické ramená a upínacie prípravky

     - Systémy fúkania vzduchu, prúdenia tekutín a vákuovej adsorpcie

     -- Baliace, tlačiarenské, textilné, drevospracujúce a potravinárske stroje

     --Zariadenie vyžadujúce štartovanie pri nulovom tlaku, kompatibilitu s vákuom, vysokofrekvenčné cyklovanie a kompaktný inštalačný priestor

     --Centralizované ventilové ostrovčeky a rozdeľovacie integrované obvody pneumatického ovládania

Zhrnutie jednej vety

     Priamočinný 3-portový tanierový solenoidový ventil SOLH VT317 sa vyznačuje beztlakovým spúšťaním, plnou vákuovou kompatibilitou, šiestimi prepínateľnými funkciami, kompaktným výkonom s vysokým prietokom a bezúdržbovou prevádzkou, pričom slúži ako cenovo výhodný univerzálny ventil na ovládanie zapínania, vypínania a spínania všetkých automatických pneumatických obvodov.
