Nízkonapäťové rozvádzačeje kritickým komponentom v systémoch distribúcie elektrickej energie. Je zodpovedný za ochranu, kontrolu a izoláciu elektrických zariadení a obvodov pracujúcich pri nízkom napätí, typicky pod 1000 voltov. Pochopenie komponentov nízkonapäťových rozvádzačov je kľúčové pre zaistenie bezpečnej a spoľahlivej prevádzky v priemyselných, komerčných a obytných elektrických systémoch. Tento blog bude skúmať kľúčové komponenty, ktoré tvoria nízkonapäťové rozvádzače a ich úlohy pri udržiavaní efektívnej distribúcie energie a ochrany.
Ističe sú jedným z najdôležitejších komponentov v nízkonapäťových rozvádzačoch. Ich primárnou funkciou je prerušiť tok elektrického prúdu, keď sa zistí preťaženie, skrat alebo porucha, čím chránia zariadenia a personál pred možným poškodením alebo poškodením.
Typy ističov v nízkonapäťových rozvádzačoch:
- Molded Case Circuit Breakers (MCCB): Používajú sa na prerušenie väčších menovitých prúdov, zvyčajne až do 2 500 ampérov. MCCB sú bežné v priemyselných prostrediach, kde existujú vyššie požiadavky na energiu.
- Miniatúrne ističe (MCB): Sú navrhnuté pre nižšie menovité prúdy, zvyčajne do 100 ampérov, a bežne sa vyskytujú v obytných a malých komerčných aplikáciách.
- Air Circuit Breakers (ACB): Používajú sa vo vysokoprúdových aplikáciách (až 6 300 ampérov) a často sa nachádzajú vo veľkých priemyselných prostrediach. ACB poskytujú ochranu pred preťažením a skratom a ponúkajú aj komplexnejšie vypínacie funkcie v porovnaní s MCCB a MCB.
Prípojnice sú pevné vodiče, zvyčajne vyrobené z medi alebo hliníka, ktoré rozvádzajú elektrickú energiu v rozvádzači. Tvoria kritickú časť vnútornej energetickej štruktúry rozvádzača a umožňujú tok elektriny medzi rôznymi komponentmi, ako sú ističe, stýkače a transformátory.
Kľúčové vlastnosti prípojníc:
- Vysoká prúdová kapacita: Prípojnice sú navrhnuté tak, aby efektívne prenášali veľké množstvá prúdu.
- Modulárny dizajn: Moderné nízkonapäťové rozvádzače často využívajú modulárne systémy prípojníc, ktoré umožňujú flexibilné a škálovateľné inštalácie.
- Izolácia a ochrana: V závislosti od konštrukcie môžu byť prípojnice holé alebo izolované a sú umiestnené v ochranných krytoch, aby sa zabránilo náhodnému kontaktu a znížilo sa riziko elektrických porúch.
Odpojovacie spínače, známe tiež ako izolátory, sa používajú na úplné odpojenie častí elektrického systému z dôvodu údržby alebo v prípade núdze. Tieto spínače umožňujú operátorom bezpečne izolovať elektrické obvody a zariadenia, čím bránia náhodnému zapnutiu počas opravy alebo kontrolných prác.
Typy odpojovacích spínačov:
- Odpojovacie spínače s poistkou: Kombinujú spínač a poistku v jednej jednotke. Poistka poskytuje nadprúdovú ochranu, zatiaľ čo spínač umožňuje izoláciu obvodu.
- Odpojovacie spínače bez poistky: Používajú sa v obvodoch, kde nadprúdovú ochranu zabezpečuje iné zariadenie (napríklad istič). Spínač slúži len na izoláciu obvodu.
Ochranné relé sú zariadenia, ktoré monitorujú elektrické parametre, ako je prúd, napätie a frekvencia, aby sa zistili abnormálne prevádzkové podmienky. Keď sa zistí problém, ako je nadprúd, podpätie alebo zemná porucha, relé spustí istič, aby izoloval chybnú časť obvodu.
Bežné typy ochranných relé:
- Nadprúdové relé: Detekujú nadmerný tok prúdu, ktorý by mohol potenciálne poškodiť zariadenie.
- Diferenciálne relé: Porovnávajú prúd vstupujúci a opúšťajúci chránenú zónu a vypnú istič, ak sa zistí nezrovnalosť, ktorá by mohla naznačovať poruchu.
- Relé zemných porúch: Sú určené na detekciu zemných porúch, ktoré môžu spôsobiť vážne poškodenie zariadenia a ohroziť bezpečnosť.
Prúdové transformátory (CT) a napäťové transformátory (VT) sa používajú na zníženie vysokých prúdov a napätí na nižšie úrovne, ktoré môžu byť bezpečne monitorované a merané riadiacimi systémami a ochrannými zariadeniami.
Funkcie CT a VT v nízkonapäťových rozvádzačoch:
- Prúdové transformátory (CT): CT znižujú vysoké prúdy na nižšiu štandardizovanú úroveň, ktorú možno bezpečne odčítať meracími zariadeniami. Hrajú tiež rozhodujúcu úlohu pri prevádzke ochranných relé tým, že poskytujú presné merania prúdu.
- Transformátory napätia (VT): VT znižujú vysoké napätie na bezpečnú úroveň pre meranie a monitorovanie. Tieto sú obzvlášť dôležité na zabezpečenie toho, aby riadiace systémy rozvádzača dostávali presné údaje o napätí.
Ovládacie zariadenia, ako sú spínače, tlačidlá a otočné rukoväte, umožňujú operátorom manuálne ovládať činnosť rozvádzača, ako je vypínanie a zapínanie ističov. Signalizačné zariadenia, ako sú kontrolky, alarmy a merače, poskytujú spätnú väzbu o prevádzkovom stave systému v reálnom čase.
Kľúčové typy riadiacich a signalizačných zariadení:
- Ručné spínače: Používajú sa na manuálne ovládanie ističov alebo odpojovačov.
- Indikátory: Poskytujú vizuálnu spätnú väzbu o stave ističov, spínačov a ochranných relé.
- Merače: Používajú sa na meranie elektrických parametrov, ako je prúd, napätie a účinník, čím pomáhajú operátorom zabezpečiť, aby systém fungoval v rámci bezpečných limitov.
Fyzická štruktúra nízkonapäťového rozvádzača je umiestnená v ochranných krytoch. Zvyčajne sú vyrobené z kovu a sú navrhnuté tak, aby chránili vnútorné komponenty pred environmentálnymi rizikami, ako je prach, vlhkosť a náhodný kontakt.
Typy krytov:
- Vnútorné kryty: Sú navrhnuté pre rozvádzače inštalované vo vnútri budov alebo v prostrediach, kde sú chránené pred vonkajšími poveternostnými podmienkami.
- Vonkajšie kryty: Vonkajšie rozvádzače sú umiestnené v krytoch odolných voči poveternostným vplyvom, ktoré dokážu odolať rôznym environmentálnym faktorom, ako je dážď, vietor a extrémne teploty.
Systémy ochrany pred oblúkovým bleskom sú v moderných nízkonapäťových rozvádzačoch čoraz dôležitejšie, aby sa predišlo oblúkovým poruchám. Oblúkové poruchy sú nebezpečné elektrické výboje, ktoré vznikajú pri preskoku elektriny medzi dvoma vodičmi. Zariadenia na ochranu pred oblúkovým bleskom zisťujú výskyt oblúkových porúch a rýchlo vypnú obvod, aby sa znížilo riziko poškodenia a zranenia.
Komponenty systémov Arc Flash Protection Systems:
- Oblúkové senzory: Detekujú intenzívne svetlo vyžarované oblúkovým bleskom.
- Rýchlo pôsobiace ističe: Tieto rýchlo odpoja napájanie, aby zabránili ďalšej eskalácii záblesku oblúka.
- Monitorovacie systémy: Monitorovacie systémy v reálnom čase poskytujú spätnú väzbu a alarmy, aby upozornili operátorov na potenciálne podmienky oblúkového záblesku.

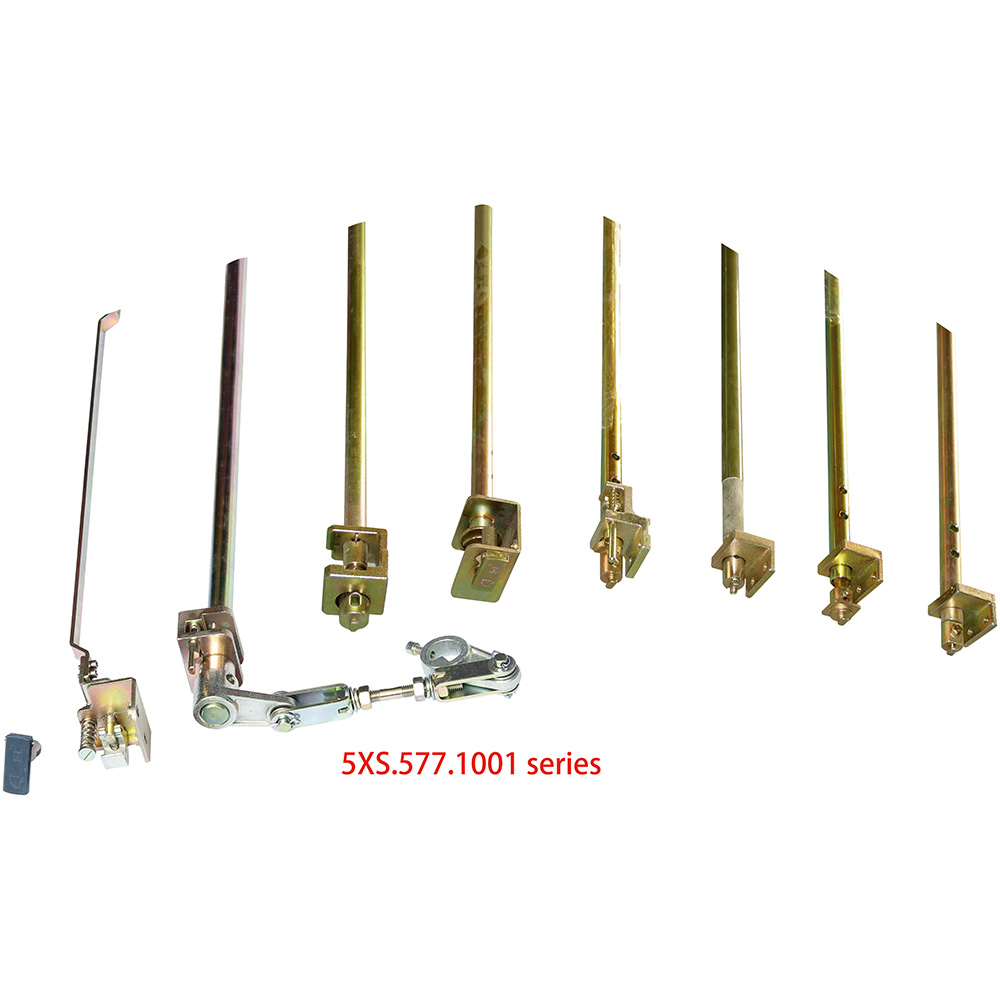

Uzemnenie je základným bezpečnostným prvkom všetkých elektrických systémov a nízkonapäťové rozvádzače nie sú výnimkou. Správne uzemnenie zaisťuje, že akýkoľvek bludný elektrický prúd je bezpečne nasmerovaný na zem, čím sa znižuje riziko úrazu elektrickým prúdom alebo poškodenia zariadenia.
Kľúčové prvky uzemnenia v rozvádzači:
- Uzemňovacie prípojnice: Poskytujú spoločný uzemňovací bod pre celý systém rozvádzača.
- Relé zemnej poruchy: Ako už bolo spomenuté vyššie, tieto zisťujú akékoľvek neúmyselné prúdy tečúce do zeme a spúšťajú ochranné zariadenia na izoláciu chybného obvodu.
Nízkonapäťové rozvádzače sú nevyhnutnou súčasťou každého elektrického distribučného systému, ktorý poskytuje ochranu, riadenie a monitorovanie rôznych typov elektrických záťaží. Jeho komponenty, od ističov až po ochranné relé, spolupracujú na zaistení bezpečnej a spoľahlivej distribúcie energie. Pochopenie týchto komponentov a ich funkcií je kľúčom k údržbe a odstraňovaniu problémov s nízkonapäťovými elektrickými systémami, zabezpečeniu účinnosti, bezpečnosti a dlhej životnosti v rôznych aplikáciách. Či už sa používajú v priemyselných závodoch, komerčných budovách alebo obytných komplexoch, nízkonapäťové rozvádzače zohrávajú kľúčovú úlohu v modernej elektrickej infraštruktúre.
