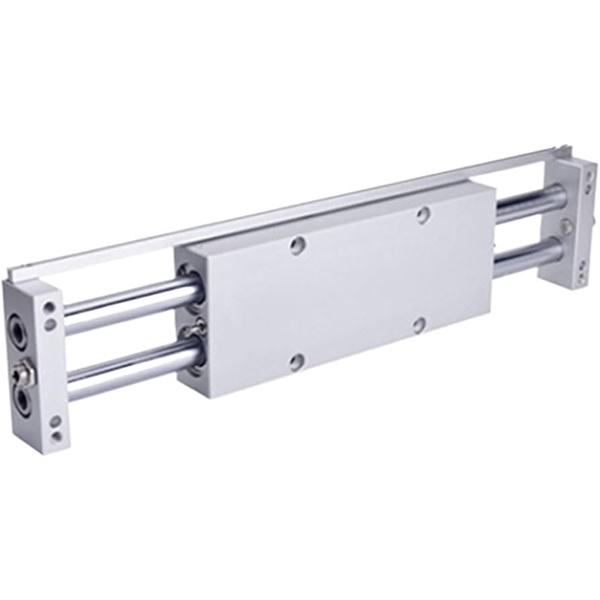

Dvojitý posuvný valec série CX2 | Nízkoprofilový pneumatický valec s vysokým ťahom

Značka: SOLH by Richge Technology

Prehľad produktu a základné štrukturálne funkcie

Séria SOLH CX2 je profesionálny dvojpiestový valec s klzným ložiskom s dvojitou tyčou, ktorý sa vyznačuje ultra nízkym profilom, dvojitým ťahovým výstupom, vynikajúcou presnosťou proti rotácii a silným bočným zaťažením. Pokrýva veľkosti otvorov φ10 mm, φ15 mm a φ25 mm so štandardnými zdvihmi od 25 mm do 200 mm. Táto séria je navrhnutá pre kompaktný inštalačný priestor, presné vedenie a tlačenie/ťahanie so stredne ťažkým zaťažením a je široko používaná v rôznych presných automatizovaných staniciach. Pre vysokorýchlostné a vysoko nárazové pracovné podmienky sú k dispozícii rozšírené modely vrátane CXWM (klzné ložisko s hydraulickým tlmičom) a CXWL (guličkové ložisko s hydraulickým tlmičom).

Kľúčové štrukturálne výhody

• Dvojitá tyč Double Thrust Output: Vďaka integrovanej štruktúre s dvoma piestami a dvoma tyčami je teoretický ťah dvojnásobný oproti valcu s jednou tyčou s rovnakou veľkosťou vŕtania, čo poskytuje silnú hnaciu silu a vynikajúcu celkovú tuhosť konštrukcie. Štandardný model CX2 využíva vysoko presné vedenie klzných ložísk pre stabilný lineárny pohyb.

• Ultra vysoká presnosť proti rotácii a polohovaniu: Symetrická konštrukcia s dvojitou tyčou zabezpečuje spoľahlivý mechanický výkon proti rotácii. Presnosť proti rotácii dosahuje ±0,1° (φ10) a ±0,02° (φ25), čo zaisťuje vynikajúcu stabilitu opakovaného polohovania. Vysoko presné paralelné obrábanie medzi montážnou plochou a piestnicami výrazne zvyšuje odolnosť proti bočnému a excentrickému zaťaženiu.

• Nízkoprofilová a flexibilná viacsmerná montáž: Ultratenký kompaktný dizajn tela sa dokonale prispôsobí úzkemu a obmedzenému priestoru vybavenia. Telo valca aj koncová doska podporujú pevnú inštaláciu, ktorá umožňuje dva pracovné režimy:teleso valca upevnené pohyblivou koncovou doskou alebokoncová doska upevnená s pohyblivým telom valca. Vybavený štyrmi bočnými montážnymi otvormi a trojsmernými potrubnými portami, podporuje upevnenie zhora, zdola a zboku s flexibilným usporiadaním vzduchového potrubia.

• Hladká prevádzka a dlhá životnosť: Dvojčinná vratná konštrukcia s dvojitými gumovými nárazníkmi ako štandardná konfigurácia účinne znižuje nárazy pri pohybe a prevádzkový hluk. Voliteľné verzie hydraulického tlmiča CXWM/CXWL poskytujú vynikajúce tlmenie nárazov pre vysokorýchlostnú aj pomalorýchlostnú prevádzku, pričom realizujú zníženie hluku a bezúdržbový tlmiaci výkon. Bezolejový dizajn sa prispôsobuje čistému pracovnému prostrediu a minimalizuje každodenné náklady na údržbu.

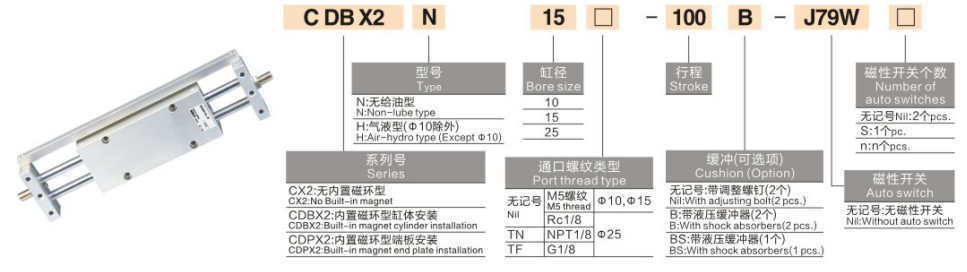

Vyplňte pravidlá pre pomenovanie modelov

Príklady modelov: CX2N15-50 | CX225-100-M9BW

Referenčné príklady štandardných objednávok

• CX210-25: 10 mm otvor, 25 mm zdvih, štandardný typ bez magnetického spínača

• CX215-75-2S: 15 mm otvor, 75 mm zdvih, duálne magnetické spínače pre detekciu dvoch polôh

• CX2N25-100: 25 mm vŕtanie, 100 mm zdvih, bezmagnetický typ pre scenáre citlivé na magnetické pole

Štandardné základné technické parametre

(Štandardné testovacie podmienky: 20 ℃ normálna teplota, 0,5 MPa menovitý tlak)

1. Všeobecné špecifikácie výkonu

• Prevádzkový režim: Dvojčinný (dvojpiestový synchrónny pohon)

• Rozsah pracovného tlaku: 0,15 ~ 0,7 MPa; Dôkazný tlak: 1,05 MPa

• Teplota okolia: -10 ℃ ~ 60 ℃ (konvenčné prostredie bez ľadu)

• Prevádzková rýchlosť piestu: 50~500 mm/s (štandard CX2); až 800 mm/s (vysokorýchlostné verzie CXWM/CXWL)

• Režim vyrovnávacej pamäte: Dvojitý gumový nárazník (štandard); voliteľný hydraulický nárazník pre modely CXWM/CXWL

• Režim mazania: Bezolejová bezúdržbová prevádzka, vhodná pre čisté priemyselné prostredie

2. Teoretické údaje o dvojitom ťahu (jednotka: N)

3. Údaje prípustného bočného krútiaceho momentu (jednotka: N·m)

4. Údaje o hmotnosti produktu (50 mm zdvih, jednotka: kg)

Typické aplikačné scenáre

• Precízny prenos materiálu: Ideálne pre elektronický a polovodičový preklad obrobku, výmenu paliet a tlačenie/ťahanie prípravku. Mimoriadne vysoká presnosť proti rotácii zaisťuje nulový posun počas vysoko presných procesov polohovania a prenosu.

• Zdvíhanie stredne ťažkého bremena: Vhodné na zdvíhanie obrobkov na výrobnej linke, vyhadzovanie foriem a jazdu s ťažkým zaťažením s krátkym zdvihom. Jedinečná štruktúra s dvojitým ťahom a silná antiexcentrická nosnosť poskytujú stabilný a silný jazdný výkon.

• Automatizačné stanice v uzavretom priestore: Ideálne pre inštaláciu zariadení s úzkymi medzerami, horizontálne kompaktné usporiadanie a husté viacvalcové usporiadanie. Nízkoprofilové telo a viacsmerná montáž maximalizujú využitie priestoru.

• Pracovné prostredie s vysokou čistotou: Bezolejový a nízkoprašný dizajn sa prispôsobí lekárskym, potravinárskym a elektronickým presným zariadeniam. Voliteľná bezmagnetická verzia (typ N) dokonale vyhovuje scenárom aplikácií citlivých na magnetické pole bez magnetického rušenia.

Sprievodca rýchlym výberom v troch krokoch

1. Výber veľkosti otvoru: Vyberte veľkosť otvoru podľa skutočného pracovného zaťaženia. Zabezpečte teoretický dvojitý ťah ≥ skutočné zaťaženie × 1,5 s dostatočnou bezpečnostnou rezervou. Pre pracovné podmienky s veľkým bočným zaťažením uprednostňujte model s veľkým otvorom φ25.

2. Výber zdvihu: Štandardný zdvih sa pohybuje od 25 mm do 200 mm, vyberte podľa aktuálnych požiadaviek na dráhu. Uprednostňujte modely nárazníkov CXWM/CXWL pre pracovné podmienky s dlhým zdvihom, vysokou rýchlosťou a častými nárazmi.

3. Výber funkčnej konfigurácie

￮ Detekcia polohy s dvoma koncami: Vyberte konfiguráciu dvojitého magnetického spínača 2S pre presné nastavenie polohy limitu zdvihu.

￮ Pracovné podmienky pri vysokej rýchlosti a náraze: Vyberte si vylepšené verzie CXWM (klzné ložisko + hydraulický tlmič) / CXWL (guličkové ložisko + hydraulický tlmič).

￮ Magneticky citlivé scenáre: Prijmite magnetický valec typu N, aby ste sa vyhli magnetickému rušeniu.

Zhrnutie jednej vety

     Dvojitý posuvný valec série SOLH CX2 integruje dvojitý výstupný ťah, ultra vysokú presnosť proti rotácii, nízkoprofilovú kompaktnú štruktúru a viacsmernú montážnu flexibilitu, čím poskytuje stabilné a spoľahlivé riešenia pohonu stredne ťažkého zaťaženia pre presné automatizované zariadenia s obmedzeným priestorom.
