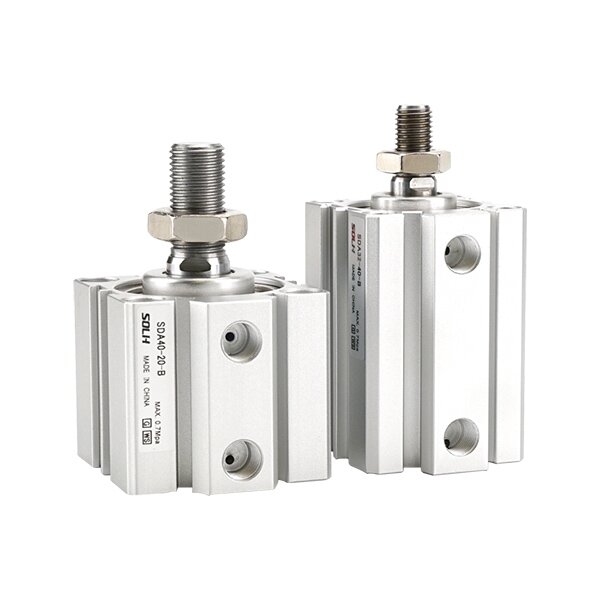

Ultratenký kompaktný pneumatický valec série SDA

Značka: SOLH by Richge Technology

Prehľad produktov

     Štvorcový ultratenký kompaktný valec série SOLH SDA, klasický ekonomický kompaktný pohon. Dĺžka tela iba 1/2~1/3 štandardného valca spojovacej tyče. Montážny rozmer je zameniteľný so sériami Airtac ACQ a SMC CQ2. Vhodné na tlačenie, upínanie a polohovanie s krátkym zdvihom v obmedzenom inštalačnom priestore, široko používané v 3C automatizácii, baliacich strojoch a upínacích zariadeniach.

Štruktúra a hlavné vlastnosti

     -- Ultra tenké štvorcové hliníkové telo, podporuje vstavanú inštaláciu, aby sa šetrilo miesto;

     - Tvrdý eloxovaný valec, chrómovaná piestna tyč, odolná proti opotrebovaniu a antikorózna;

     -- Plné varianty: dvojčinný, jednopružinový spätný chod, dvojitá tyč, nastaviteľný zdvih, verzia vybavená magnetom;

     - Vstavané gumené nárazníky na oboch koncoch pre tlmenie nárazov a zníženie hluku;

     -- Obojsmerné tesnenie s nízkym trením s ukladaním tuku, dlhá životnosť bez oleja;

     -- Okolité drážky snímača pre flexibilnú inštaláciu magnetického automatického spínača.

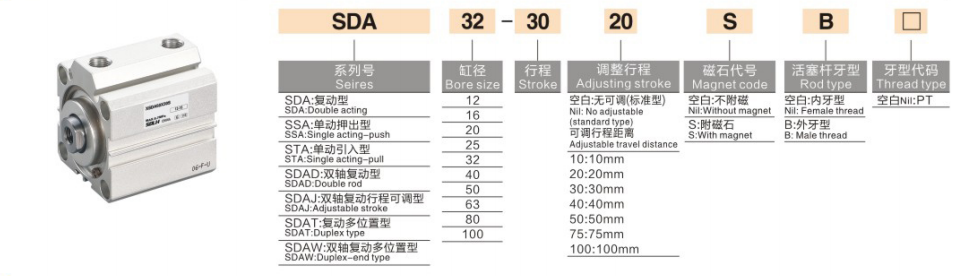

Pravidlo kódovania modelu

   1. Príklad: SDA20-50-S-B

     -- SDA: Názov série; SSA=predĺženie pružiny; STA=zatiahnutie pružiny; SDAD=dvojitá tyč; SDAJ=nastaviteľný zdvih

     -- 20: Veľkosť otvoru: 12/16/20/25/32/40/50/63/80/100 mm

     -- 50: Dĺžka zdvihu 5~200 mm

     -- -S: Vstavaný magnetický krúžok

     -- -B: Piestna tyč s vonkajším závitom; prázdny = vnútorný závit

Technické špecifikácie

Teoretický ťah a ťahová sila @ 0,5 MPa (jedna tyč)

Zhrnutie jednej vety

     SOLH SDA ekonomický ultratenký kompaktný pneumatický valec s množstvom variantov, zameniteľný s ACQ & CQ2, ideálny lacný pohon s krátkym zdvihom pre priestorovo úsporné automatické upínacie a tlačné aplikácie.
