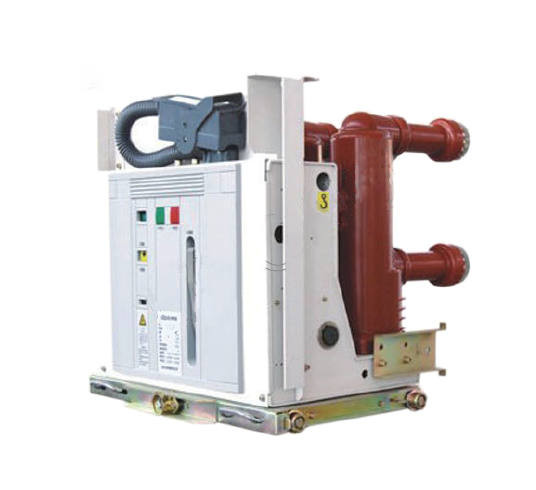

VSG-12 Izolačný valček stiahnuteľný istič vCB

VSG-12 Izolačný valček stiahnuteľný istič vCB

   Medzi našimi vyhliadkami si užívame veľmi dobré postavenie pre našu skvelú kvalitu tovaru, konkurenčnú cenu a ideálnu službu pre kov uzavreté elektrické rozvádzače, distribučnú skrinku LV, rozvádzače s vysokým napätím. Tvárou v tvár budúcnosti budeme naďalej podporovať základné hodnoty integrity, rešpektu, inovácií, vášne a profesionálneho tímu, vždy dodržiavať prístup zameraný na zákazníka a vráťte sa globálnym zákazníkom s vysokokvalitnými výrobkami a službami. Spoliehame sa na naše bohaté ľudské zdroje a vynikajúce podmienky vedeckého výskumu, aby sme sa prispôsobili celkovému rozvoju trhu s inovatívnym mechanizmom. Najprv sledujeme cieľ „kvality, povesť a služby“ a dodržiavame obchodných riaditeľov „rovnosti a vzájomných výhod“. A srdečne budeme spolupracovať s priateľmi rôznych kruhov doma aj v zahraničí s novým gestom.

Vnútorný vysúvací obvod

  VSG-12 Vnútorné napätie Vákuové obvody (ABBR.: Istič) je trojfráza A.C. 50 Hz vnútorná distribúcia napájacieho zdroja vybaveného menovitým napätím 12 kV. Tento produkt je v súlade s GB1984-2003 (vysoké napätie A.C. istič), JB3855-1996 (3,6-4-5KV s vysokým napätím, vysoký napätie), DL403-2000 (technické podmienky pre objednávanie 12-40,5 kV A. Istič). Môže sa použiť na ochranu a riadenie zariadení v mriežkovom zariadení a dynamickom dizajne priemyselného a banského podniku. Je vhodné na prepínanie zaťaženia a častej prevádzky s rôznymi vlastnosťami a so schopnosťou mnohokrát operácie prerušenia prúdu skratu.

Vnútorné vysúvacie ističe sú vhodné pre trojfázové striedavé napájacie systémy s menovitým napätím až do 12 ~ 24 kV a frekvenciou 50/60 Hz. Všeobecne sa používajú v elektrárňach, rozvodniach, petrochemických látkach, metalurgii, výrobe a iných odvetviach, letiskách, obytných oblastiach atď. Kontrola a ochranu elektrických zariadení, najmä pri príležitostiach, ktoré je potrebné prevádzkovať zriedka pri menovitom prúdovom alebo viacnásobnom obvodovom prúde. Môže byť nainštalovaný do vnútorného rozvádzacieho rozvádzača, ako je typ Kyn28 alebo AMS.

  Pirenec je vyrobený zo zrelej technológie APG. Aplikácia vyrovnávacej pamäte terminálu VD4 zaisťuje, že terminál v interiéri je v akomkoľvek prevádzkovom prostredí spoľahlivejší. VD4 môže plne splniť požiadavky GB, DL, IEC, DIN, VDE a štandardov iných pokročilých priemyselných krajín.

Vákuový istič sa skladá hlavne z troch častí: hasiaceho komory na hasenie oblúka, operačný mechanizmus, držiak a ďalšie komponenty.

1. Hasiaci komora vákua

Podľa rôznych typov spínačov existujú hasiace komory s keramickým vákuom s vonkajšími obrazovkami, hasiace komory s malými vákuovými oblúkmi so stredne utesnenými šálkami v tvare pozdĺžnych magnetických polí a vnútorným utesneným skleneným oblúkom hasiacim oblúkom. Základná štruktúra je nasledovná:

•  Vzduchová izolačná škrupina ： Vzduchý izolačný systém zložený z keramiky, skla alebo mikrokryštalizácie vzduchotesného izolácie valca, pohyblivého koncového krytu, pevného koncového krytu a drôt z nehrdzavejúcej ocele je vákuová utesnená nádoba. Aby sa zabezpečila vzduchotesnosť, okrem prísnych prevádzkových postupov v type tesnenia sa od samotného materiálu vyžaduje aj malá priedušnosť a vnútorné uvoľňovanie plynu.

• Vodivý systém ： Skladá sa z pevnej vodivej tyče, pevného povrchu oblúka, pevného kontaktu, pohyblivého kontaktu, pohybujúceho sa oblúka a pohyblivej vodivej tyče. Kontaktná štruktúra môže byť zhruba rozdelená na tri typy: valcový kontakt, priečne zakrivený povrch Magnetického poľa Krivený povrch s špirálovým tvarom a pozdĺžne kontakt magnetického poľa. V súčasnosti tento typ oblúka hasiaceho komory prijíma technológiu pozdĺžneho magnetického poľa, ktorá má silné a stabilné oblúkové hasiace schopnosť.

• Shielding System ： Shielding Cover je nevyhnutnou zložkou vo vákuovom oblúku hasiacej komory a existujú rôzne typy tieniaceho krytu, ako je napríklad hlavný tieniaci kryt obklopujúci kontaktný bod, vlnitý kryt potrubia a kryt vyrovnania napätia. Funkcia hlavného tieniaceho krytu je nasledovná: ①, aby sa zabránilo striekaniu produktov na vnútornú stenu izolačného plášťa počas procesu oblúka, čím sa znížila izolačná pevnosť škrupiny. ② Zlepšenie rovnomernosti distribúcie elektrického poľa v oblúkovej hasiacej komore je prospešné na zníženie sily miestneho poľa a podporu miniaturizácie vákuového oblúka hasiaceho kondenzačného oblúka a absorbovania určitej oblúkovej energie je prospešná pre zotavenie dielektrickej sily medzery s oblúkom.

2. Prevádzkový mechanizmus

Podľa rôznych typov ističov sa používajú rôzne prevádzkové mechanizmy. Medzi bežné prevádzkové mechanizmy patrí prevádzkový mechanizmus pružiny (VS1), prevádzkový mechanizmus permanentného magnetu a kombinovaný prevádzkový mechanizmus (VBD).

Ostatné časti: vozidlá podvozku, izolačné držiaky, izolátory atď.

Aké sú charakteristiky vákuových ističov

• Silná lámavá kapacita, až 50kA; Po zlomenine sa médium medzi trhlinami rýchlo zotavuje a médium nie je potrebné nahradiť.
• Úvodná vzdialenosť kontaktu je malá. Kontaktná prelomová vzdialenosť vákuového ističa 10 kV je iba asi 10 mm. Požadovaný prevádzkový výkon je malý, akcia je rýchla, prevádzkový mechanizmus sa dá zjednodušiť a životnosť sa môže rozšíriť. Všeobecne platí, že údržba sa nevyžaduje približne 20 rokov.
• Krátky oblúkový hasiaci čas, nízke oblúkové napätie, nízka energia oblúka, nízka strata kontaktu a viacnásobné prerušenia.
• Mobilná vodná tyč má malú zotrvačnosť a je vhodná na častú prevádzku.
•  Pri prevádzke prepínača je hluk akcie nízky, vďaka čomu je vhodný na použitie v mestách.
• Oblúkové hasiace alebo izolačné médiá nepoužívajú olej a nedochádza k nebezpečenstvu požiaru ani výbuchu.
• Kontaktná hlava je úplne utesnená štruktúra, ktorá nezníži jej výkon v dôsledku vplyvu vlhkosti, prachu a škodlivých plynov. Spoľahlivá prevádzka a stabilný výkon. Ako nezávislý komponent je ľahká inštalácia a ladenie oblúka hasiaceho oblúka.
• Počas služobnej životnosti ističa vákuového obvodu si kontaktná časť nevyžaduje údržbu a kontrolu. Aj keď sa vykonáva údržba a kontrola, požadovaný čas je veľmi krátky.
• Oblúk sa zhasne v uzavretej nádobe a oblúk a horúci plyn nie sú odkryté.
• Vybavené viacerými funkciami na opätovné zaradenie, vhodné pre potreby aplikácií distribučných sietí

Výhoda:

• Jednoduchá štruktúra
• Prispôsobte sa na ultra nízku rezistenciu na prerušovač
• Optimalizácia adaptácie a mechanizmus prevádzky modulárnej pružiny
• Vhodné pre časté operácie
• Bezplatná údržba, dlhá životnosť
• Vysoko spoľahlivý výkon

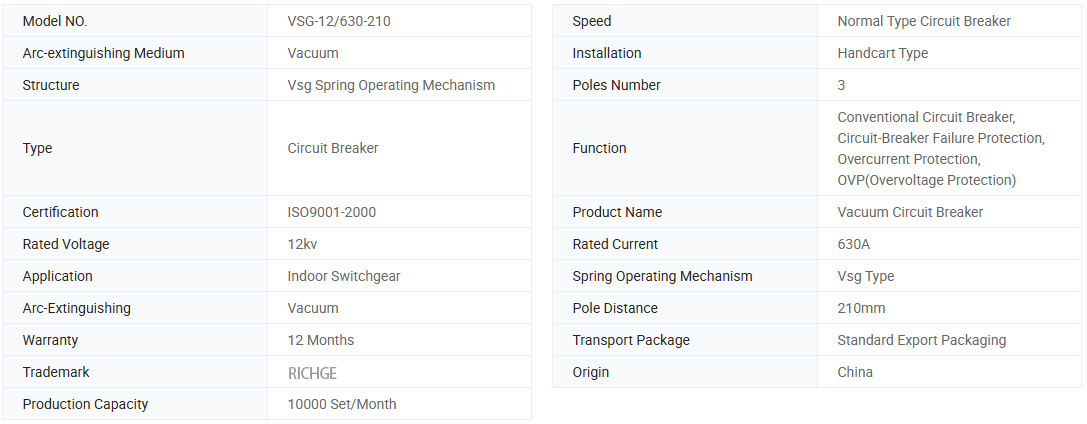

Základné informácie.

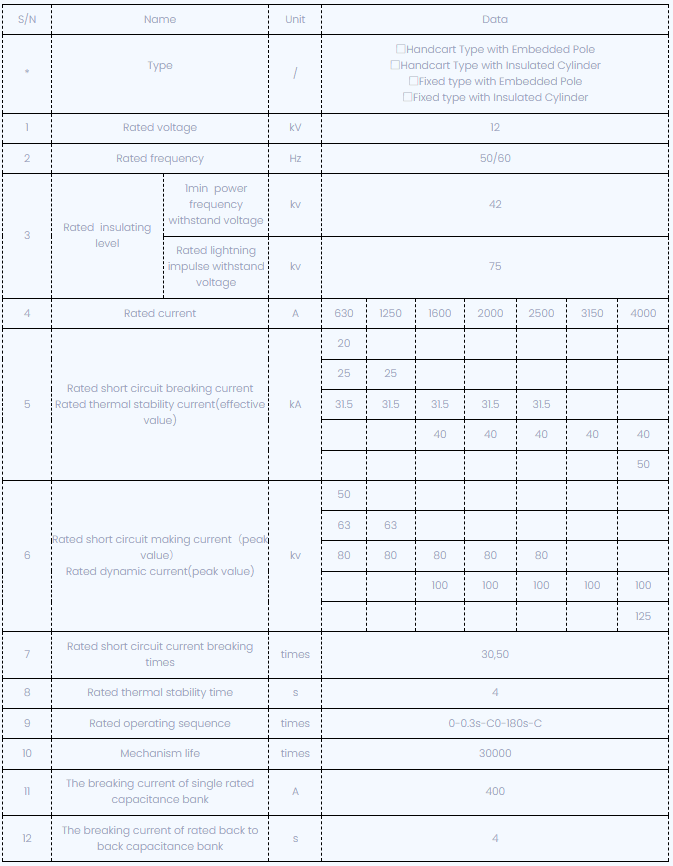

Technické parametre

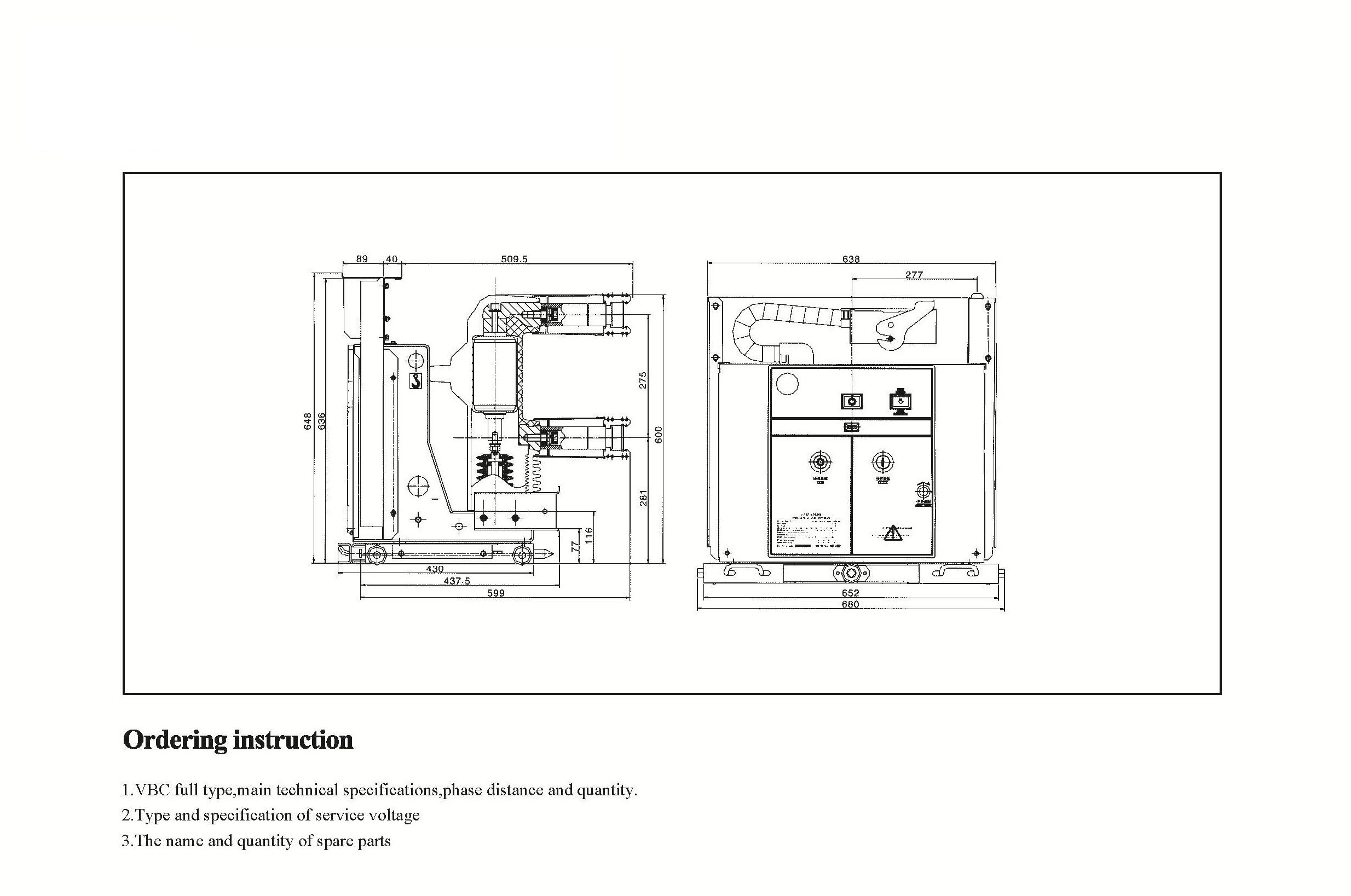

Technické výkresy

Servisné prostredie pre vysokorýchlostný vákuový istič (VCB)

a) Teplota vzduchu: najvyššia teplota: +40 ° C; najnižšia teplota: -25 ° C

B) Vlhkosť: mesačná priemerná vlhkosť je 95%; Denná priemerná vlhkosť je 90%.

C) Nadmorská výška: Maximálna výška inštalácie: 2500 m

d) Zrejme neexistuje žiadny okolitý ovzduší znečistený korozívnymi a horľavými plynmi, parou atď.

Často

Otázka: Mohol by som mať ceny vašich výrobkov?

Odpoveď: Vitajte. Neváhajte a pošlite nám dopyt tu. Odpovieme vám do 24 hodín.

Otázka: Môžem dostať vzorku pred hromadnou objednávkou?

Odpoveď: Áno, vítame ukážku objednávky na testovanie a kontrolu kvality. Mmixované vzorky sú prijateľné.

Otázka: Môžeme vytlačiť naše logo/ názov spoločnosti na produkty?

Odpoveď: Áno, samozrejme, akceptujeme OEM, potom potrebujeme, aby ste nám poskytli povolenie na značku

Otázka: Prijímate prispôsobenie produktu?

Odpoveď: Áno, samozrejme, uveďte konkrétne výkresy alebo parametre, citujeme vás po vyhodnotení

Otázka: Aký je dodací čas?

Odpoveď: Dodacia doba závisí od objednaných množstiev, zvyčajne do 7-20 dní po prijatí platby.

Otázka: Aké sú vaše obchodné podmienky?

Odpoveď: Prijímame EXW, FOB, CIF, FCA atď.

Otázka: Aký je váš spôsob platby?

Odpoveď: Prijímame T/T, Western Union, PayPal, neodvolateľné L/C na dohľad atď.

Otázka: Skontrolujete hotové výrobky?

Odpoveď: Áno, každý krok výroby a hotové výrobky vychádzajú pred odoslaním kontrolu oddelenia QC. A pred odoslaním poskytneme správy o inšpekcii tovaru

Otázka: Ako vyriešiť problémy s kvalitou po predaji?

Odpoveď: Fotografujte problémy s kvalitou a pošlite nám na našu kontrolu a potvrdenie, urobíme pre vás spokojné riešenie do 3 dní.
