2V séria 2/2 cestný mosadzný kvapalinový elektromagnetický ventil | Priame konanie a riadenie pilotom

Značka: SOLH by Richge Technology

1. Prehľad produktu a klasifikácia jadra

     Séria SOLH 2V je profesionál2/2 cestný kvapalinový elektromagnetický ventil určený pre univerzálne kvapalinové ovládanie vzduchu, vody a oleja. Delí sa na dva základné konštrukčné typy:2V025 typ s priamym účinkom aMembránový pilotný typ 2V130/2V250. Séria využíva vysokokvalitné mosadzné telo ventilu s prémiovými tesniacimi materiálmi a ponúka možnosť spúšťania pri nulovom tlaku, veľkú prietokovú kapacitu, rýchlu odozvu a širokú kompatibilitu s médiami. Slúži ako hlavný univerzálny kvapalinový regulačný ventil pre automatizované vodné okruhy, vzduchové potrubia, vákuové systémy a mazacie zariadenia.

2. Vyplňte pravidlá kódovania modelov

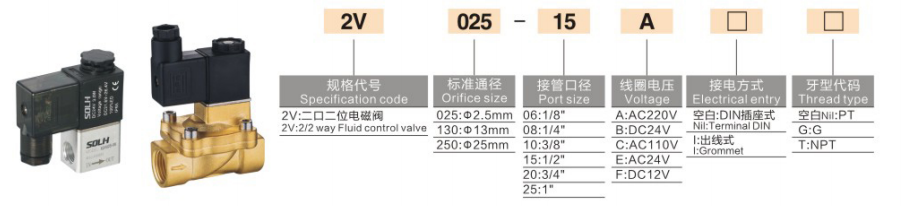

 1. Úplná logika kódovania: 2V - Veľkosť otvoru - Závitový port - Typ zapojenia - Napätie

 2. Príklady štandardných objednávok

     • 2V025-08-DC24V: otvor φ2,5 mm, závit G1/4, štandardná zásuvka DIN, DC 24V

     • 2V130-15W-AC220V: clona φ13mm, závit G1/2, vývod pre vodiče, AC 220V

3. Dva základné konštrukčné typy a pokyny pre výber

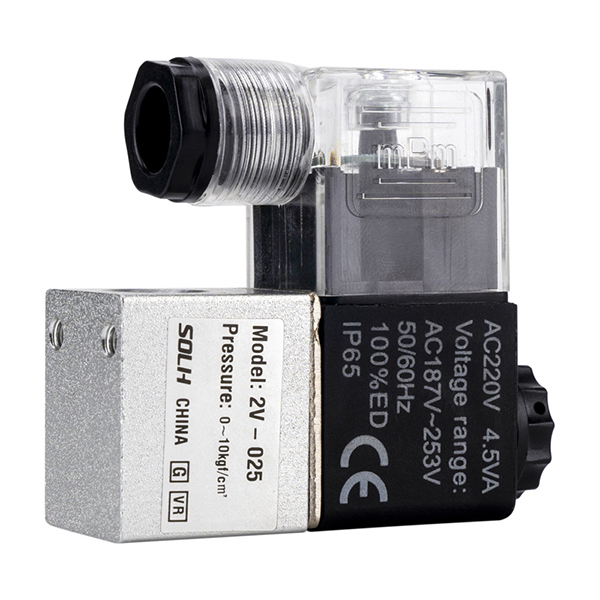

  3.1 2V025 Typ s priamym účinkom | Štart s nulovým tlakom

    Hlavná výhoda: Plne prevádzkyschopný pri nulovom tlaku 0 MPa

     • Pracovný princíp: Elektromagnetická cievka priamo ťahá železné jadro, aby otvorilo ventilový port, pričom realizuje úplné ovládanie otvárania a zatvárania pri nulovom tlakovom rozdiele bez pomoci stredného tlaku.

     • Otvor a prietok: clona φ2,5 mm, hodnota CV = 0,23

     • Špecifikácia portu: G1/8 (06), G1/4 (08)

     • Rozsah tlaku: 0 ~ 1,0 MPa, podporuje štartovanie pri nulovom tlaku

     • Tesniaci materiál: Štandardný fluorokaučuk VITON, vynikajúca odolnosť voči oleju, vode a slabej kyslej korózii

     • Materiál tela: Kompaktné vysoko presné mosadzné telo ventilu

     • Použiteľné scenáre: Regulácia malého prietoku kvapaliny, nulový/nízkotlakový štart-stop, spínač vákuového okruhu, miniatúrne vodné chladiace a rozprašovacie systémy

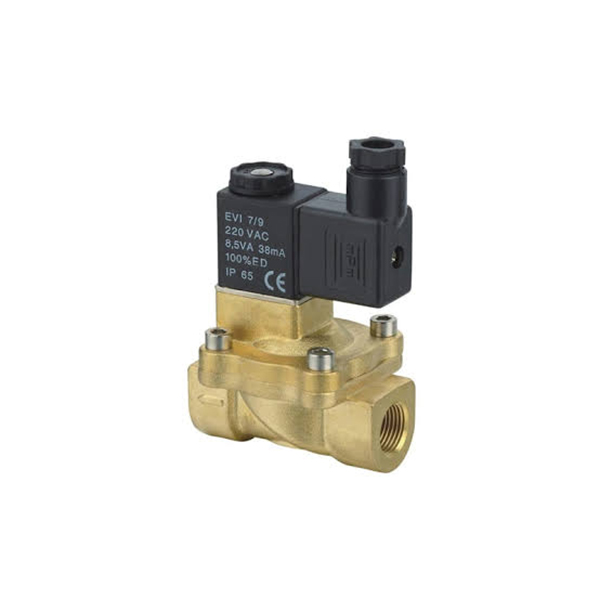

  3.2 2V130 / 2V250 Membránový pilotný typ | Štart diferenciálneho tlaku

    Hlavná vlastnosť: Veľký prietok, nízka spotreba energie, vyžaduje minimálny tlakový rozdiel

     • Pracovný princíp: Uvoľnenie tlaku cez vodiaci otvor umožňuje strednému tlaku vytlačiť membránu na otvorenie ventilu.Minimálny rozdiel štartovacieho tlaku: 0,05 MPa (0,5 baru), ktorá sa nedá otvoriť pod nulovým tlakom.

     • Špecifikácia 2V130: φ13mm otvor, CV=6,2; Porty: G3/8 (10), G1/2 (15)

     • Špecifikácia 2V250: otvor φ25 mm, CV=13; Porty: G3/4 (20), G1 palcový (25)

     • Rozsah tlaku: 0,05 ~ 1,0 MPa

     • Tesniaci materiál: NBR nitrilkaučuk, optimálny pre čistú vodu a médiá stlačeného vzduchu

     • Telo a cievka: Zosilnené odolné mosadzné telo, zladené s nízkovýkonnou vysokostabilnou cievkou

     • Použiteľné scenáre: Veľkoprietokové vodné okruhy, nasávanie vody vzduchovým kompresorom, prívod vody do kotla, ovládanie zapnutia a vypnutia hlavného potrubia plynu/kvapaliny

4. Jednotné všeobecné technické parametre

5. Porovnanie série 2V vs 2P | Sprievodca výberom chýb

Vzorec výberu

     Požiadavka zapnutia/vypnutia pri nulovom tlaku → Zvoľte 2V025 / 2P; Veľký prietok s tlakom vody → Zvoľte 2V130 / 2V250; Úzky priestor a nízky rozpočet → Vyberte si 2P plastový ventil

6. Typické aplikačné scenáre

  6.1 Aplikácia 2V025

     • Ovládanie zapnutia a vypnutia zdroja vzduchu vákuového generátora

     • Miniatúrne zariadenie okruh chladiacej vody

     • Automatizované striekacie a mikrosystémy zásobovania vodou

     • Presné zariadenie na prepínanie tekutín s malým prietokom

  6.2 Aplikácia 2V130 / 2V250

     • Chladič a systém priemyselnej chladiacej vody

     • Ovládanie nasávania vody vzduchovým kompresorom

     • Systém automatického dopĺňania vody kotla

     • Centralizovaný spínač hlavného potrubia prívodu vzduchu

     • Veľkoprietokové riadenie cirkulácie vody a plynu

7. Vhodné podporné príslušenstvo

     • Úprava predného zdroja vzduchu: Prispôsobte sa filtru na reguláciu tlaku vzduchu série AW na stabilizáciu zdroja vzduchu a nečistôt filtra

     • Prispôsobenie vákuového okruhu: Spolupracujte s vákuovým generátorom série ZU pre spoľahlivé vypnutie zdroja vzduchu

     • Pripojenie potrubia: Spojte priame fitingy s vonkajším závitom KQ2 s rýchlym pripojením pre rýchlu a tesnú inštaláciu potrubia

Zhrnutie jednej vety

     2/2 cestné mosadzné solenoidové ventily série SOLH 2V pokrývajú beztlakové, priamo pôsobiace a pilotne riadené typy s veľkým prietokom, vyznačujúce sa univerzálnou kompatibilitou voda/vzduch/olej, rýchlou odozvou a krytím IP65, poskytujúce cenovo výhodné a stabilné riešenia zapínania a vypínania tekutín pre rôzne systémy priemyselnej automatizácie.
