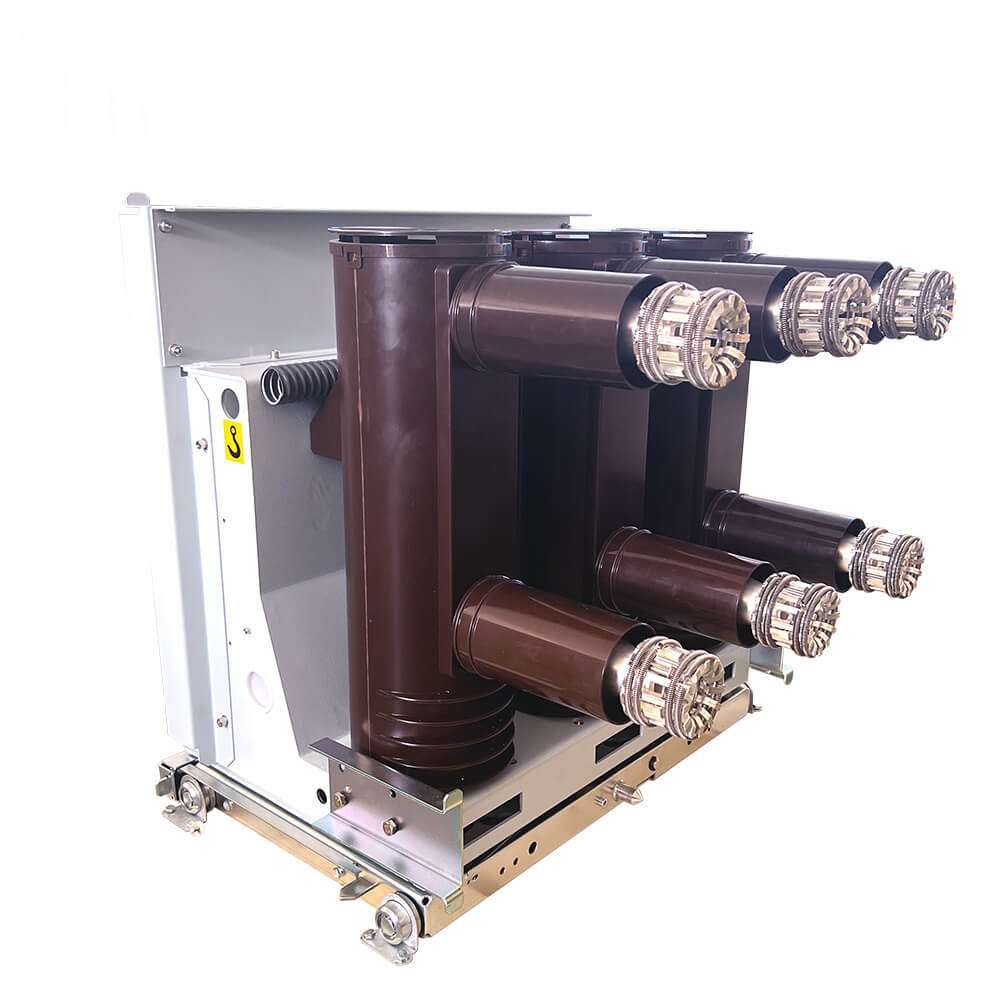

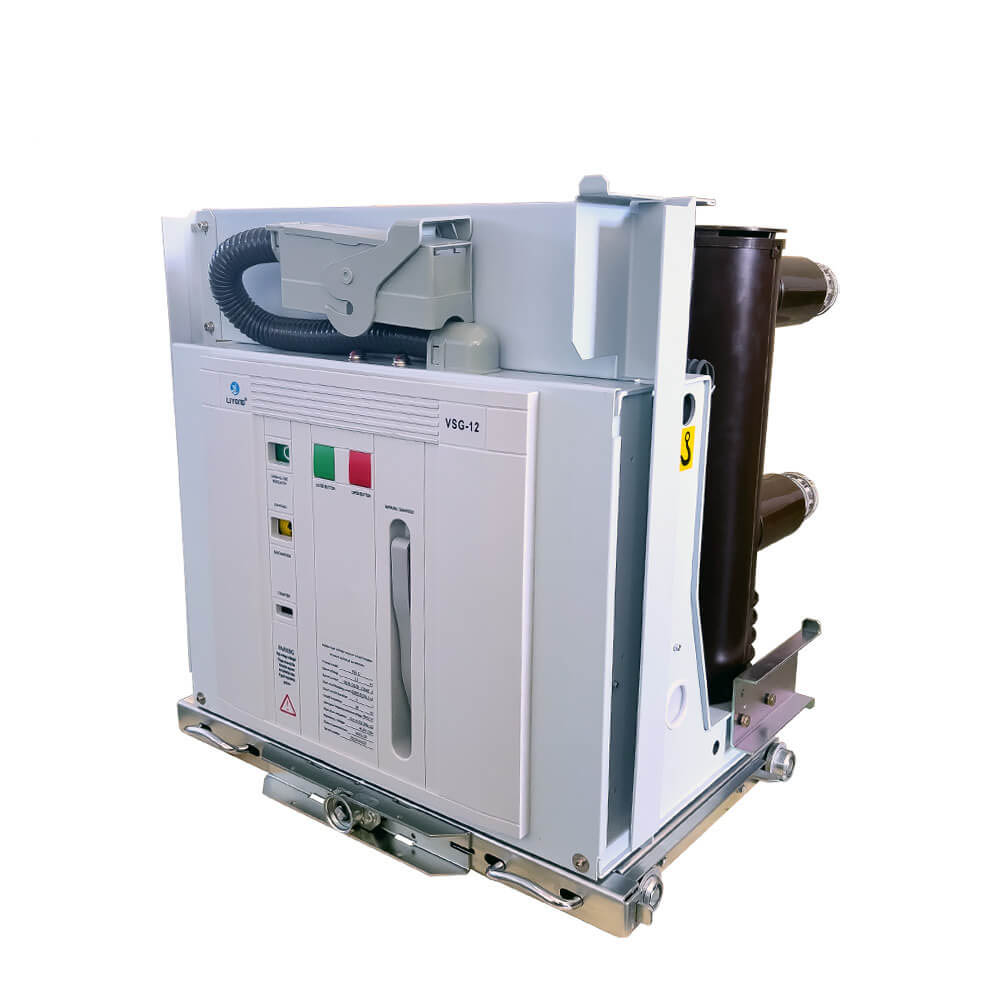

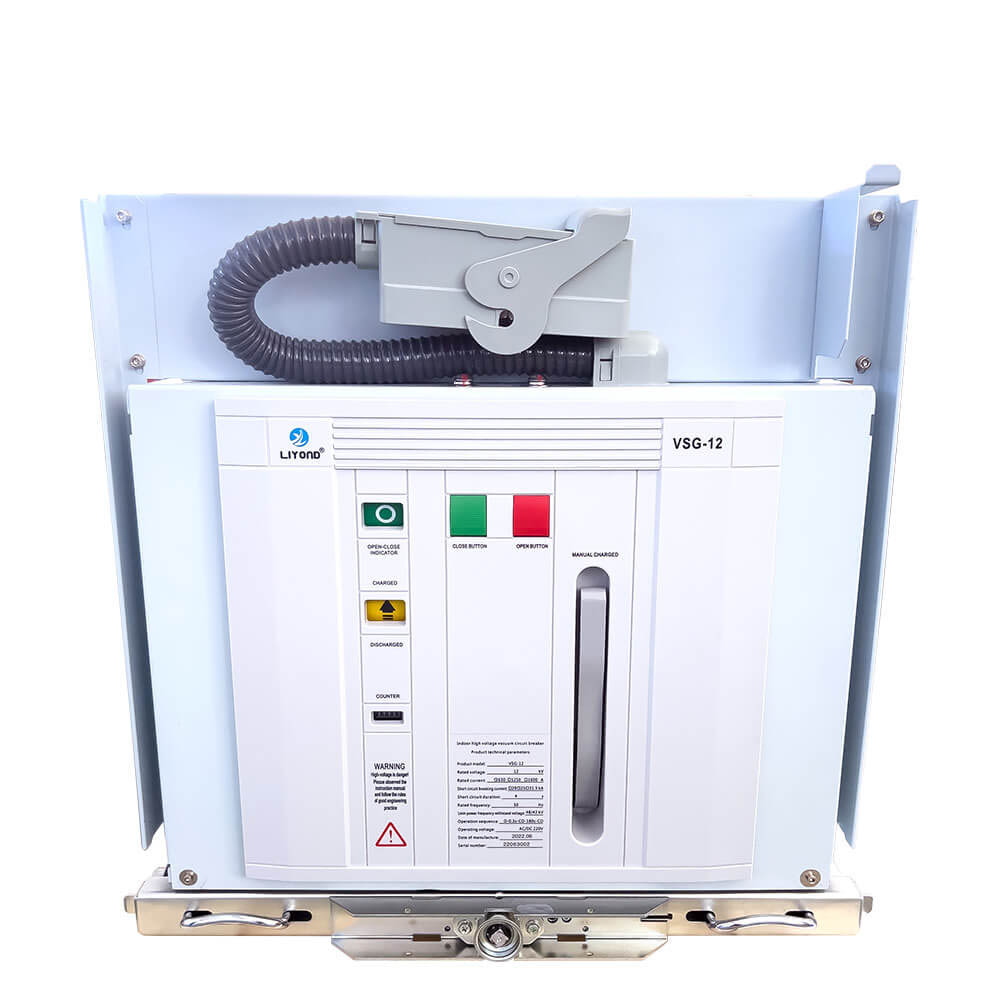

10 kV 12 kV stredné napätie Handcart Typ VCB s izolačnou trubicou s vodivými časťami

10 kV 12 kV stredné napätie Handcart Typ VCB s izolačnou trubicou s vodivými časťami

     Vnútorný vákuový vákuový obvod VSG typu VSG je vhodný na prepínanie rôznych zaťažení rôznych povahy a častých operácií v energetických systémoch s trojfázovým AC 50Hz a menovitým napätím 7,2 kV-40,5 kV. A ochrana a riadenie elektrických zariadení v rozvodniach. Môže byť vybavený Kyn28a a iným rozvádzačom Handcart Type a môže byť tiež vybavený pevným rozvádzačom XGN.

     Vnútorný vákuový obvod VSG typu VSG Vysoko napätý istič v súlade s národným štandardom GB1984 „AC vysokovýkonný istič“, JB/T3855 „3,6 ~ 40,5KV Vnútorný Vysoký vacerový istič IEC60056„ High-VELETLAGE BREACER “. Spĺňajte „10-35KV v interiéri vysokého napätia vákuového obvodu, ktorý objednáva technické podmienky“. Má výhody malej veľkosti, ľahkej hmotnosti, vhodné na častú prevádzku a prerušovanie bez údržby a je populárnejšie v distribučnej sieti 3KV-40,5 kV.

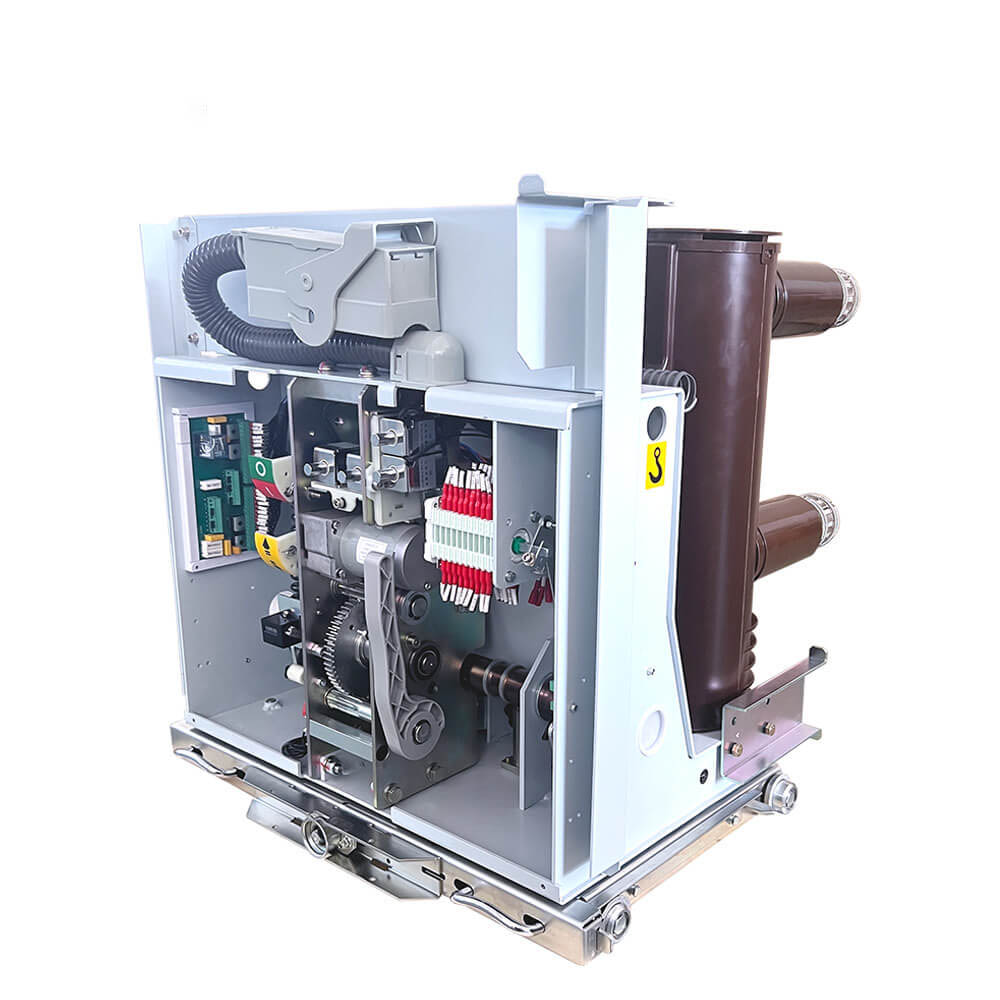

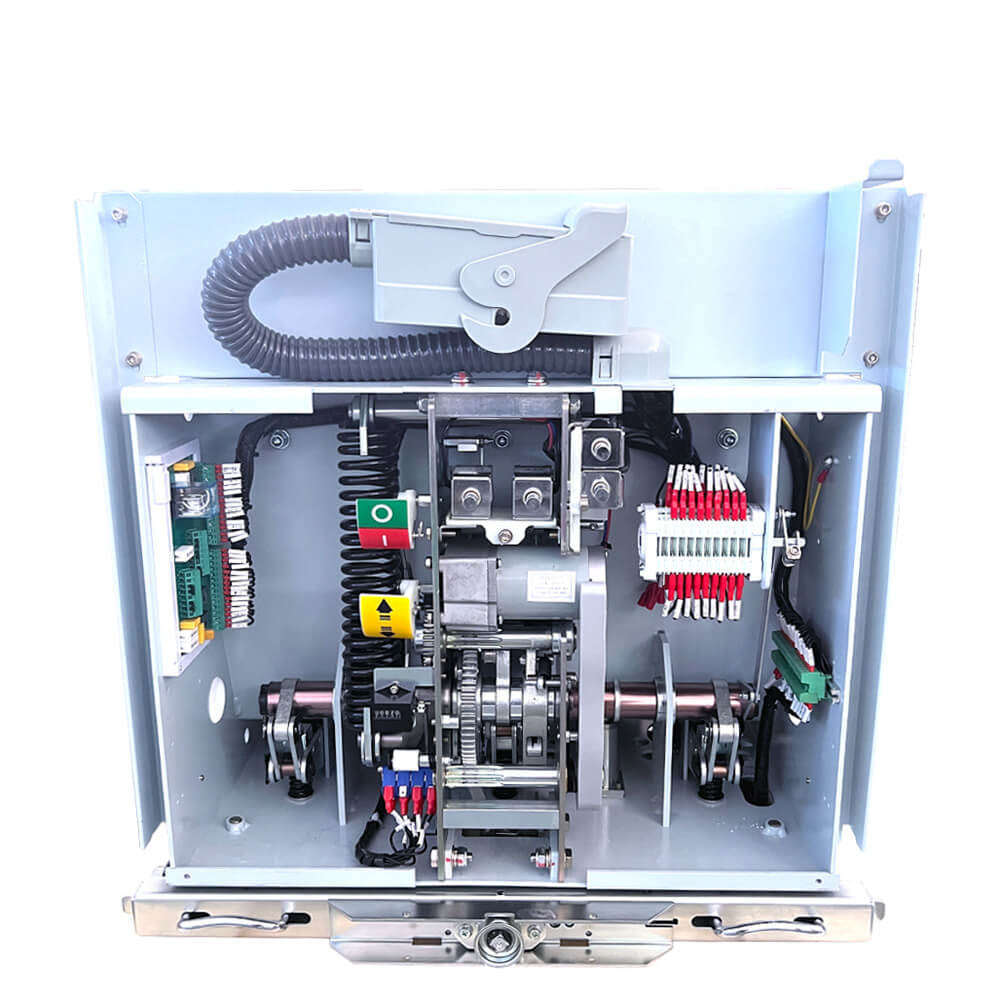

    Mechanizmus VSG využíva CAM (v jadrovom module mechanizmu) na priame poháňanie vretena (v module vretena rámca) na zníženie prenosového spojenia a zlepšenie účinnosti prenosu (bez pripojenia k závesu). Znížte energetický vstup produktu a zvýšiť životnosť produktu. Nainštalujte modul hlavného obvodu, to znamená, dokončiť základnú konfiguráciu vákuového ističa. Potom nainštalujte modul automobilu podvozku, kontaktné rameno, kontakt a izolačný oblek na dokončenie konfigurácie ručne prerušovaného ističa.

Technické vlastnosti

1. Prvá generácia ručnej ruky typu Buildin v Číne s nezávislými intelektuálnymi právami. Je vybavený dozrievanou technológiou a vysokým pomerom cien a výkonu.

2. Kľúčové časti prijímajú pokovovanie zliatiny niklu-fosfor s perfektnou odolnosťou proti opotrebeniu a odolnou proti korózii.

3. Kľúčové časti sú vyrábané sami, aby sa zabezpečilo výrobky, ktoré spĺňajú požiadavku navrhovania dizajnu

4. Valcovitá kompozitná izolácia Hlavný obvod obsahuje malý objem, bez údržby a málo služieb.

Kľúčové technické parametre:

· Menovaná úroveň izolácie: 75 kV

· Hodnotený bleskový impulz vydrží napätie: 42 kV

· Hodnotený prúd: 630a, 1250a, 1600a, 2000a, 2500a, 3150a, 5000a

· Hodnotené skratové prelomenie prúdu: 25KA, 31,5KA, 40KA

· Menované skratovacie tvorby prúdu (vrchol): 63KA, 80KA, 100KA

· Menované trvanie skratu: 4 sekundy

· Menová prevádzková sekvencia: O-0,3S-CO-180S-CO alebo O-180S-CO-180S-CO (40KA)

· Hodnotené jednotlivé/back-to-back kondenzátorové banka Breaking Prúd: 630A/400a

· Počet operácií pri hodnotenom skratovom prelomení prúdu: 30-krát

· Čas uzávierky: 30-70 ms

· Čas otvárania: 20-50 ms

· Mechanická životnosť: 30 000 operácií

· Menované skladovanie energie a prevádzkové napätie: AC220/110V, DC220/100V

· Kontaktná medzera: 11 ± 1 mm

· Overtravel kontaktu: 3,5 ± 0,5 mm

· Priemerná rýchlosť uzatvárania: 0,5-0,8 m/s

· Priemerná rýchlosť otvárania: 0,9-1,2 m/s

· Kontaktujte čas odrazu pri zatváraní: ≤2 ms

· Čas synchronizácie pre trojfázové otvorenie a zatváranie: ≤2 ms

· Odpor hlavného obvodu: ≤ 50 Ω (630a), ≤ 45 Ω (1250a), ≤ 35 Ω (1600-2000a), ≤ 2500A a viac)

Vlastnosti produktu:

· Široká použiteľnosť: Modulárne operačné mechanizmy VCB VSG-12 Vnútorné vákuové vákuové obvody sú vhodné pre rôzne prostredia a sú obzvlášť vhodné pre aplikácie vyžadujúce časté operácie a vysokú spoľahlivosť v energetických systémoch.

· Modulárny dizajn: Operačný mechanizmus využíva modulárny dizajn, ktorý poskytuje pohodlie rýchlych nahradení a montáže.

· Bezpečnosť a spoľahlivosť: sa môže pochváliť vynikajúcim elektrickým výkonom, spoľahlivo chráni a riadi elektrické vybavenie.

· Dlhá mechanická životnosť: S vysokou mechanickou životnosťou vydrží predĺžené obdobia používania.

Pokročilý dizajn: Funkcie, ako je medzera v kontakte a kontakt Overtravel, zabezpečujú vysoký výkon a spoľahlivosť.

Základné informácie.

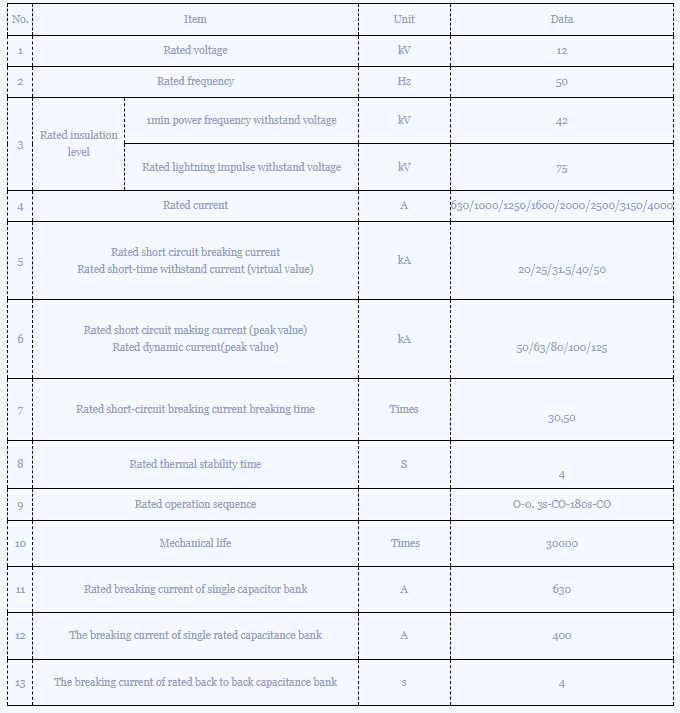

Technický parameter

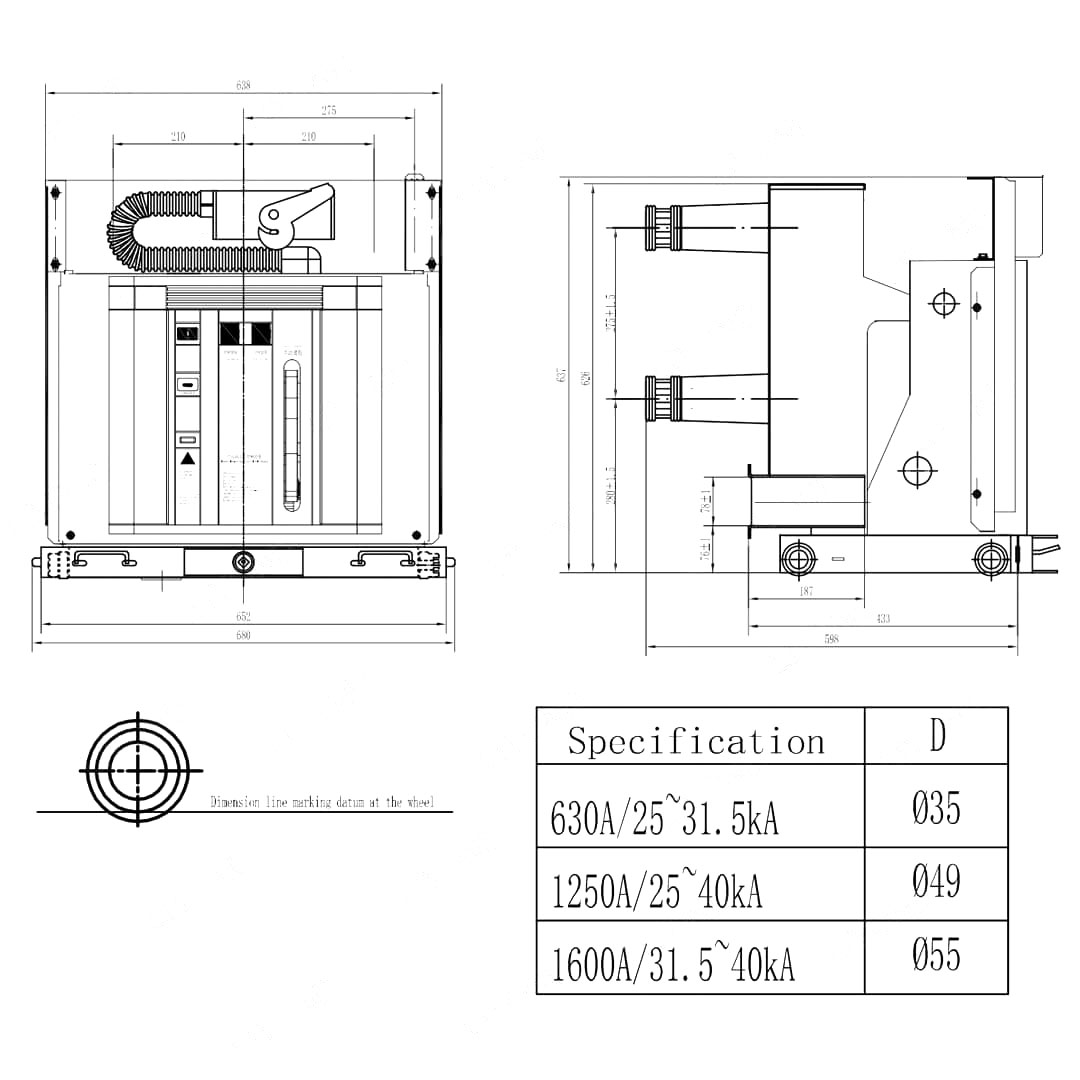

Dimenzionálny výkres:

Prevádzkové prostredie:

· Okolitá teplota: nepresahujúca +40 ° C, nie menej ako -15 ° C (skladovanie pri -30 ° C nie je povolené).

· Nadmorská výška: nepresahuje 1 000 m.

· Relatívna vlhkosť: Denný priemer nepresahujúci 95%, mesačný priemer nepresahujúci 90%. Denný priemerný tlak pár saturácie nepresahujúci 22 × 10-3 MPa, mesačný priemer nepresahujúci 18 × 10-3 MPa.

· Seizmická intenzita: nepresahujúca úroveň 8.

· Aplikácie: vhodné na použitie na miestach bez požiaru, výbuchov, silného znečistenia, chemickej korózie a silných vibrácií.

Pokyn na objednávku

1. VCB plný typ, hlavné technické špecifikácie, fázová vzdialenosť a množstvo

2. Typ a špecifikácia servisného napätia

3. Názov a množstvo náhradných dielov
