35 kV podlahovo namontovaný vákuový istič s mechanizmom napájaným na pružine VBI

35 kV podlahovo namontovaný vákuový istič s mechanizmom napájaným na pružine VBI

     Vákuový istič VSG-40.5 Vákuový istič je nový typ trojfázového 50 Hz podľa jedinečného koncepcie dizajnu a kombinovaný s trhovým dopytom a vývojom, menovitým napätím vnútorných rozvádzacích rozvádzacích rozvádzacích rozvádzacích rozvádzacích rozvádzacích rozvodov, môže byť poskytnutý priemyselným a banským podnikom, elektrárňou a stavebnou výstavbou a je vhodný na častú prevádzku.

Vnútorný vačkový obvod VIBI VIDIONA VIDLO-VACKOVÝ ZARIADENIE je vnútorné zariadenie s trojfázovým AC 50Hz a menovité napätie 40,5 kV. Môže sa použiť na riadenie a ochranu elektrických zariadení v priemyselných a banských podnikoch, elektrárňach a rozvodniach, najmä pre miesta s častými operáciami. Inštalačná forma ističa v spínacej skrinke môže byť buď pevným typom, alebo s odstráneným typom nainštalovaným na vozíku.VBI Vysoko napätia vákuového ističa má spoľahlivý výkon a je ľahko inštalovateľný. Je to najlepšia voľba pre riadenie a ochranu vysokorýchlostných prenosových a distribučných systémov.

 Prehľad produktu

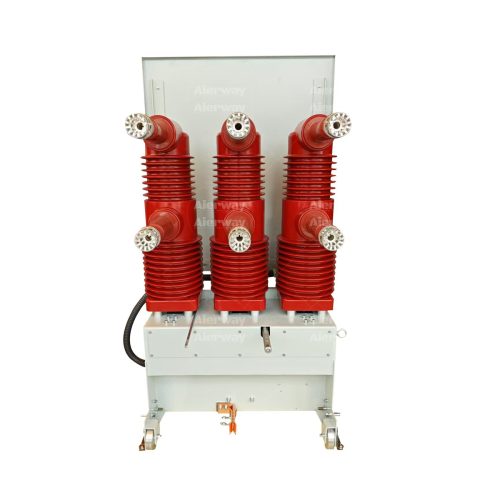

    Vákuový istič namontovaný na podlahe VBI-40.5 je vysokovýkonný, stredne napätý prepínanie určený pre spoľahlivú ochranu a riadenie elektrických systémov s hodnotou 40,5 kV. Využitím pokročilej technológie prerušovača vákua zaisťuje efektívne ochladenie oblúka, minimálnu údržbu a dlhú prevádzkovú životnosť. Tento istič, ktorý je ideálny pre siete distribúcie energie, priemyselné závody a rozvodne, kombinuje robustnú konštrukciu s užívateľsky prívetivou prevádzkou.

Kľúčové funkcie

Hodnotenie napätia:40,5 kV (vydrží impulz blesku 95 kV).

Aktuálne hodnotenie:Až do 2500 A nepretržitá, 31,5KA skratovacia kapacita.

Vákuový prerušovač:Hermeticky zapečatené, bez údržby a šetrné k životnému prostrediu (žiadny plyn SF₆).

Mechanizmus:Mechanizmus 储能 poháňaný pružinami alebo motorom na rýchle zatváranie/otvorenie (<50 ms).

Bezpečnosť:Integrovaný konštrukcia proti sklzu, mechanické/elektrické blokovanie a uzemňovacie spínače.

Dodržiavanie štandardov:Stretne sa s IEC 62271, GB/T 1984 a ANSI C37.04.

Inštalačné pokyny

3.1 Kontroly pred inštaláciou

Overte neporušené balenie a žiadne fyzické poškodenie.

Potvrďte menovité parametre zodpovedajúce požiadavkám systému.

Zaistite úroveň, betónovú základňu bez vibrácií.

3.2 Montážny krok

Zaistite istič na podlahu pomocou kotvových skrutiek (odporúčané M16).

Pripojte primárne prípojnice s nastaveniami krútiaceho momentu na špecifikácie výrobcu (napr. 50nm).

Drôtové sekundárne ovládacie káble na terminály (označené „Otvorené/zatvorené cievky“, „pomocné kontakty“).

Uzemnite podvozok ističa bezpečne (odpor so zemou ≤4Ω)

Sprievodca operácie

4.1 Manuálna prevádzka

Zatvorenie: Otočte manuálnu rukoväť v smere hodinových ručičiek, až kým „kliknutie“ potvrdzuje angažovanosť.

Otvorenie: Stlačte červené tlačidlo „Trip“ alebo potiahnite mechanickú výletovú páku.

4.2 Elektrická prevádzka

Aplikujte 220VDC/110VAC na uzatváraciu cievku (momentový impulz) na diaľkové ovládanie.

Použite prepínač miestneho/vzdialeného selektora pre režim.

4.3 ukazovatele a alarmy

Zelená LED: Breaker zatvorený.

Červená LED: Breaker Otvorené/zakopnuté.

Alarm kontakty: Spúšťač SF₆ Strata tlaku (ak je vybavený) alebo pružina

Údržba a riešenie problémov

5.1 Rutinné kontroly

Skontrolujte kontakty každých 5 000 operácií (prostredníctvom výrezu).

Mnbrík pohybujte každoročne pomocou vysokoteplotného mastnoty.

Test Izolácia odporu (> 1 000 mΩ @5KV).

5.2 Bežné problémy

Neschopnosť zatvorenia: Skontrolujte riadiace napájanie, pružinový náboj alebo blokovanie.

Nadmerné zahrievanie: utiahnite spojenia; Zmerajte kontaktný odpor (<50 Ω).

Bezpečnostné varovania

Pred servisom sa de-endizujte ističa.

Údržba by mala vykonávať iba vyškolený personál.

Nikdy nepracujte s viditeľným poškodením alebo neobvyklými zvukmi.

Environmentálne a zneškodnenie

Zobraziť prerušovače vákua ako elektronický odpad (ne-hazardózny).

Recyklujte kovy a plasty na miestne predpisy.

Základné informácie.

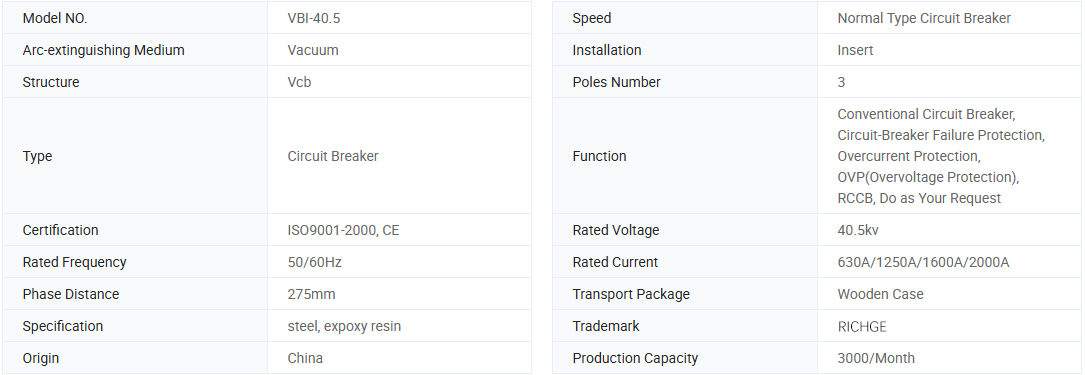

Technické parametre

Po nastavení ističa sú uvedené mechanické charakteristické parametre uvedené nižšie:

Technické výkresy

Uplatňovanie okolitých podmienok

1

2. Okolitá vlhkosť: Priemerná vlhkosť dňa by nemala byť viac ako 95%. Priemerná vlhkosť mesiaca by nemala byť viac ako 90%;

3. Nasýtený tlak pár: Priemerný tlak dňa by nemal byť viac ako 2,2 kPa; Priemerný tlak mesiaca by už nemal byť viac

ako 1,8 kPa;

4. Nadmorská výška: ≤ 1500 m;

5. Intenzita zemetrasenia: ≤8 stupňov;

6. Mal by byť nainštalovaný na mieste bez požiaru, výbuchu, vážnej špiny a chemickej erózie a násilných vibrácií.
