Uhlový valec série ACK
  • Uhlový valec série ACKUhlový valec série ACK

Uhlový valec série ACK

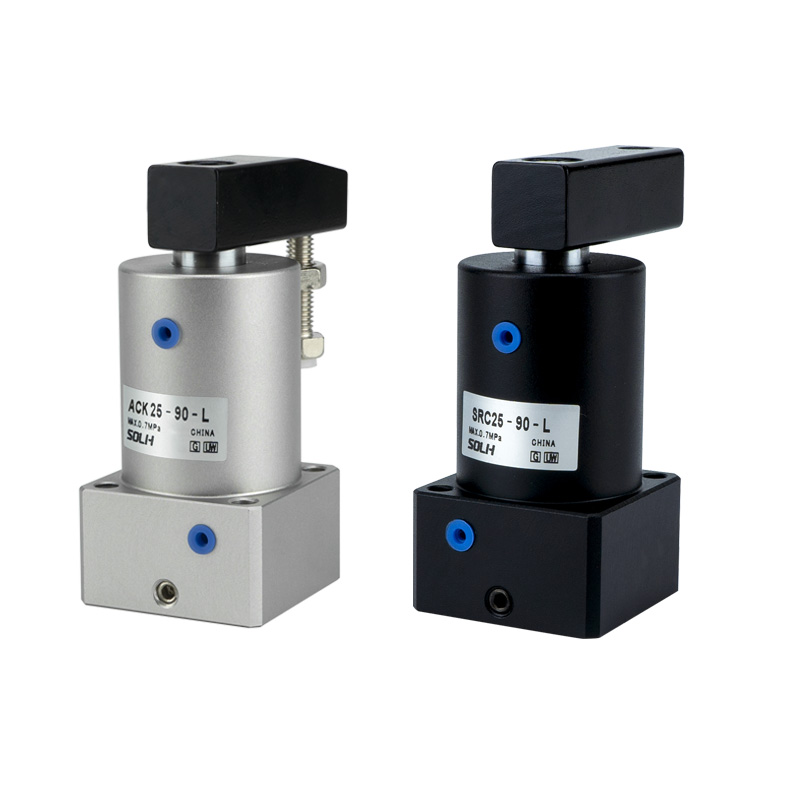

Uhlový valec SOLH ACK integruje integrovaný zložený pohyb štandardného otáčania o 90° / voliteľného otáčania o 180° plus lineárne upínanie smerom nadol, s veľkosťou otvoru v rozsahu od φ25 do φ63. Vyznačuje sa nosnou konštrukciou s tromi vodiacimi drážkami ako základným dizajnom, ktorý prináša vynikajúcu konštrukčnú tuhosť a silnú odolnosť voči excentrickým zaťaženiam, pričom dosahuje vysokú presnosť uhlového polohovania ± 1,5°, lepšiu ako bežné rotačné upínacie valce. K dispozícii sú dva konštrukčné typy: ACK s jednoduchou prítlačnou doskou pre úzke obrobky a dvojitá prítlačná doska ACKD pre široké obrobky; Otáčanie proti smeru hodinových ručičiek vľavo (L) a otáčanie v smere hodinových ručičiek vpravo (R) je možné vybrať tak, aby zodpovedalo usporiadaniu na mieste. Pracovný cyklus: piestna tyč sa zasúva a zdvíha nahor → otáča sa, aby nedochádzalo k rušeniu obrobku → vysúva sa nadol na upnutie; uvoľnenie prebieha v opačnom poradí pri resetovaní. Piestna tyč je vyrobená z tepelne spracovanej legovanej ocele, rúrka valca prechádza tvrdou anodizáciou, zladená s dovážanými vysokovýkonnými tesniacimi krúžkami, aby sa dosiahla vynikajúca odolnosť proti opotrebovaniu, odolnosť proti korózii, nízky únik vzduchu a dlhá životnosť. Štyri spodné priechodné otvory podporujú priamu inštaláciu a montáž príruby; vstavané drážky snímača uľahčujú montáž magnetického spínača na monitorovanie stavu zovretia a uvoľnenia. Každý vývrt je vybavený pevným štandardným upínacím zdvihom; maximálna upínacia sila φ63 dosahuje 1050 N pri prevádzkovom tlaku 0,5 MPa. Pracovný tlak sa pohybuje v rozmedzí 0,15 ~ 1,0 MPa so širokou prispôsobivosťou teploty od -20 ℃ do 80 ℃. Je široko používaný v obrábacích strojoch, polohovaní zvárania, upevnení proti posunutiu pri lisovacích procesoch, upínaní upínacích prípravkov elektronických zásobníkov a polohovaní pre otočné mechanizmy. Nahrádza samostatné rotačné a upínacie valce, aby sa zjednodušilo mechanické usporiadanie a ušetrilo miesto na inštaláciu. Zvoľte správnu veľkosť otvoru s teoretickou upínacou silou ≥ skutočné zaťaženie × 1,5 bezpečnostný faktor a rezervu 3~5 mm na zdvih proti mechanickej kolízii.


Uhlový valec série ACK | Otočenie o 90°/180° a upnutie nadol Valec 2 v 1

Značka: SOLH by Richge Technology


Prehľad produktu a základné štrukturálne funkcie

     Séria SOLH ACK je vysoko výkonný uhlový valec 2 v 1, ktorý integruje rotáciu 90°/180° a lineárny upínací pohyb smerom nadol. Pokrýva veľkosti otvorov od φ25 mm do φ63 mm a využíva profesionálnu štruktúru s tromi vodiacimi drážkami pre vysokú presnosť a silnú odolnosť voči excentrickému zaťaženiu. Voliteľné jednostranné/obojstranné prítlačné dosky a smer otáčania vľavo/vpravo sa plne prispôsobia rôznym usporiadaniam upínacieho zariadenia. Vďaka vysokej tuhosti, dlhej životnosti a vysokej upínacej kapacite je valec ACK široko používaný pre miesta na upínanie obrobkov v automatizovaných procesoch obrábania, zvárania a lisovania.

1. Otáčanie a upínanie zlúčeniny

• Štandardná pracovná sekvencia: Zatiahnutie → 90°/180° otáčanie doľava/doprava → vysunutie pre upnutie smerom nadol

• Resetovať sekvenciu: Zatiahnutím uvoľnite svorku → otočenie v opačnom smere → vysunutie a resetovanie

• Vysoko presné polohovanie: Štandardný uhol natočenia 90° s vysokou presnosťou ±1,5°; Voliteľný typ otáčania o 180°, ktorý zaisťuje opakovateľné a spoľahlivé polohovanie obrobku.

2. Vysoká tuhosť a predĺžená životnosť

• Štruktúra s tromi vodiacimi drážkami: Optimalizovaný dizajn trojsmerného vedenia poskytuje vynikajúcu stabilitu pohybu, vysokú presnosť vedenia a silnú schopnosť proti vychýleniu, čím účinne odoláva excentrickému zaťaženiu počas upínania.

• Konfigurácia materiálu s vysokou pevnosťou: Piestna tyč používa špeciálnu legovanú oceľ s procesom tepelného spracovania pre vynikajúcu odolnosť proti opotrebovaniu a trvanlivosť. Telo valca prechádza tvrdou anodizáciou, aby sa zvýšila odolnosť proti korózii a štrukturálna tuhosť.

• Prémiové importované pečate: Prijíma dovážané tesniace materiály s vynikajúcou prispôsobivosťou zložitým pracovným podmienkam, účinne znižuje únik vzduchu a výrazne predlžuje celkovú životnosť valca.

3. Flexibilná inštalácia a diverzifikovaná konfigurácia

• Voliteľné typy prítlačných dosiek: ACK jednostranná prítlačná doska pre úzke obrobky; ACKD obojstranná prítlačná doska pre široké obrobky, pokrývajúca rôzne požiadavky na upínanie obrobkov.

• Nastaviteľný smer otáčania: L (ľavá rotácia proti smeru hodinových ručičiek) a R (otáčanie v smere hodinových ručičiek doprava) voliteľné, aby zodpovedali rôznym usporiadaniam staníc na mieste.

• Univerzálny dizajn montáže: Vybavené 4 spodnými priechodnými otvormi pre priame upevnenie, kompatibilné s montážou na prírubu. Vyhradené štandardné drážky spínačov umožňujú pohodlnú inštaláciu magnetických spínačov na detekciu polohy.

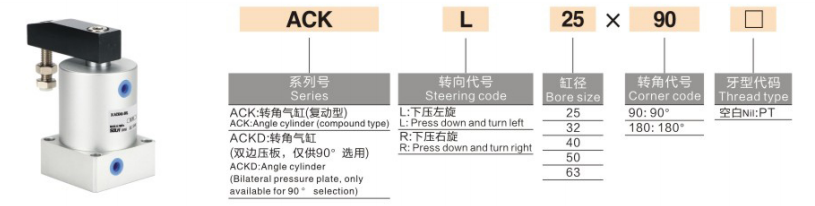

Kompletné pravidlá pomenovania modelov a príklady objednávok

1. Typické modelové príklady: ACKL25-90, ACKDR40-90

Segment kódu

Definícia

ACK / ACKD

Typ série: ACK = jednostranná prítlačná doska; ACKD = Obojstranná prítlačná doska

Ľ/P

Smer otáčania: L = doľava (proti smeru hodinových ručičiek); R = vpravo (v smere hodinových ručičiek)

25/40

Veľkosť otvoru: φ25/32/40/50/63 mm

90/180

Uhol otočenia: 90° (štandard) / 180° (voliteľné)

2. Príklady štandardných objednávok

• Jednostranné ľavé otáčanie o 90°: ACKL25-90 (otvor φ25, ľavé otáčanie, štandardný uhol 90°)

• Obojstranné otočenie doprava o 90°: ACKDR32-90 (otvor φ32, obojstranná doska, pravé otáčanie, uhol 90°)

• Veľký vrták Heavy-Duty Type: ACKL63-90 (maximálna diera φ63, ľavé otáčanie, uhol 90° pre upínanie pre veľké zaťaženie)


Všeobecné technické parametre (20℃, 0,5MPa štandardný stav)

1. Základné špecifikácie

• Prevádzkový režim: Dvojčinný zložený pohyb (rotácia + upnutie nadol)

• Rozsah pracovného tlaku: 0,15~1,0 MPa; Dôkazný tlak: 1,5 MPa

• Teplota okoliaTeplota: -20 ℃ ~ 80 ℃

• Prevádzková rýchlosť piestu: 50~200 mm/s

• Uhol otočenia: 90° (štandard); 180° (voliteľné)

• Štandardný upínací zdvih: φ25=12 mm; φ32 = 16 mm; φ40 = 20 mm; φ50 = 25 mm; φ63 = 30 mm

2. Teoretická upínacia sila (jednotka: N @ 0,5 MPa)

Veľkosť otvoru (mm)

φ25

φ32

φ40

φ50

φ63

Upínacia sila (N)

165

270

425

660

1050

3. Hmotnosť produktu (jednotka: kg @90° štandardný typ)

Veľkosť otvoru (mm)

φ25

φ32

φ40

φ50

φ63

Hmotnosť (kg)

0.6

0.9

1.5

2.4

3.8


Typické aplikačné scenáre

• Obrábacie a zváracie prípravky: Ideálne na polohovanie obrobku, upínanie, zváranie a proti posunutiu lisovacej stanice. Integrované otáčanie a upínanie 2 v 1 zjednodušuje mechanickú konštrukciu a šetrí priestor na inštaláciu.

• Elektronické a presné spracovanie komponentov: Vhodné na upínanie paliet, fixovanie prípravkov a polohovanie súčiastok s veľmi presnosťou. Vyznačuje sa vysokou presnosťou polohovania a nízkou tvorbou prachu, čím spĺňa prísne požiadavky na presnosť a čistotu.

• Automatizovaný prenosový mechanizmus: Široko používaný pre obmedzovanie otočného stola, polohovanie preklápacieho mechanizmu a upínacie stanice s krátkym zdvihom, ktoré poskytujú stabilný, hladký a opakovateľný výkon zloženého pohybu.

• Pracovné podmienky pre ťažké opravy: Vďaka silnej upínacej sile a vynikajúcej odolnosti proti excentrickému zaťaženiu sa dokonale prispôsobí ťažkým upínaniam obrobkov, upevneniu foriem a scenárom presného polohovania s veľkým zaťažením.


3-krokový sprievodca rýchlym výberom

1. Výber veľkosti otvoru: Vyberte veľkosť otvoru podľa aktuálneho upínacieho zaťaženia. Zabezpečte, aby teoretická upínacia sila ≥ skutočné zaťaženie × 1,5 bezpečnostný faktor; uprednostnite φ40 alebo väčší otvor pre náročné pracovné podmienky.

2. Výber zdvihu: Štandardný upínací zdvih sa pohybuje od 12 mm do 30 mm. Vyhraďte si rezervu zdvihu 3 ~ 5 mm podľa výšky obrobku, aby ste predišli mechanickému rušeniu počas prevádzky.

3. Výber konfigurácie

○ Typ prítlačnej dosky: Vyberte si jednostrannú dosku ACK pre úzke obrobky; vyberte obojstrannú dosku ACKD pre široké obrobky.

○ Smer otáčania: Zvoľte L ľavé otáčanie alebo R pravé otáčanie podľa aktuálneho rozloženia stanice a podmienok mechanického rušenia.


Zhrnutie jednej vety

     Uhlový valec série SOLH ACK využíva vysoko presnú štruktúru s tromi vodiacimi drážkami, ktorá podporuje otáčanie 90°/180° a integráciu upínania smerom nadol. S voliteľnými jednostrannými/obojstrannými prítlačnými doskami, flexibilným otáčaním vľavo/vpravo a vynikajúcim výkonom proti vychýleniu pri veľkom zaťažení ide o riešenie s vysokou tuhosťou a dlhou životnosťou pre rôzne priestorovo obmedzené automatizované upínacie stanice.
