Rotačný pohon s lopatkovým typom radu CRB1 / CRB2

Rotačný pohon s lopatkovým typom radu CRB1 / CRB2 (vymeniteľné SOLH)

Značka: SOLH by Richge Technology

Umiestnenie produktu a hlavný rozdiel série

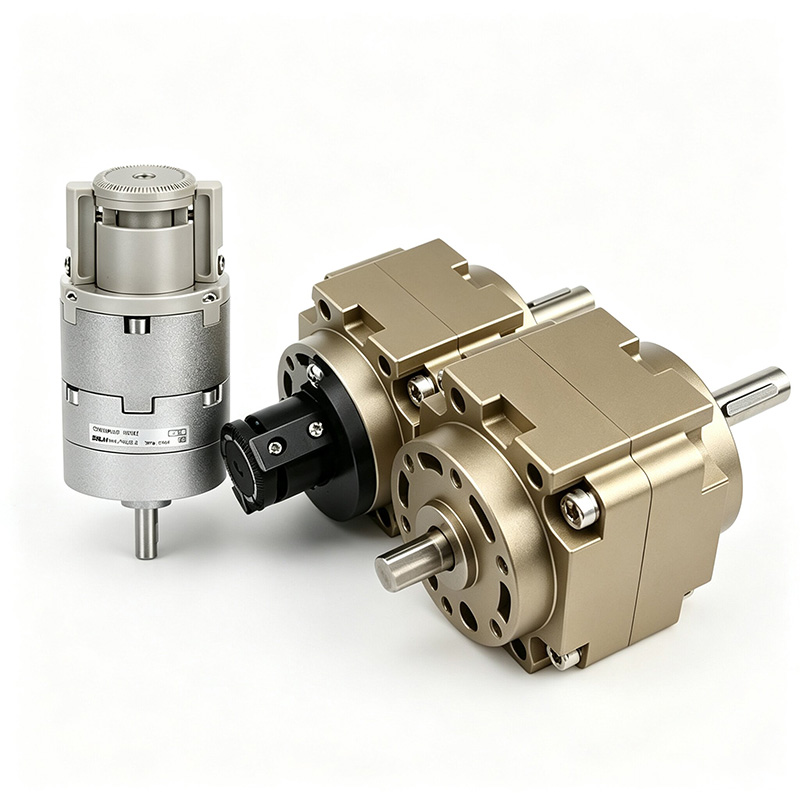

     SOLH CRB1 a CRB2 sú lopatkové rotačné výkyvné valce poháňané jednoduchými/dvojitými lopatkami. Bez vôle v zábere ozubených kolies sa vyznačujú ultra kompaktným telom, nízkou rotačnou zotrvačnosťou a ultra rýchlou odozvou.

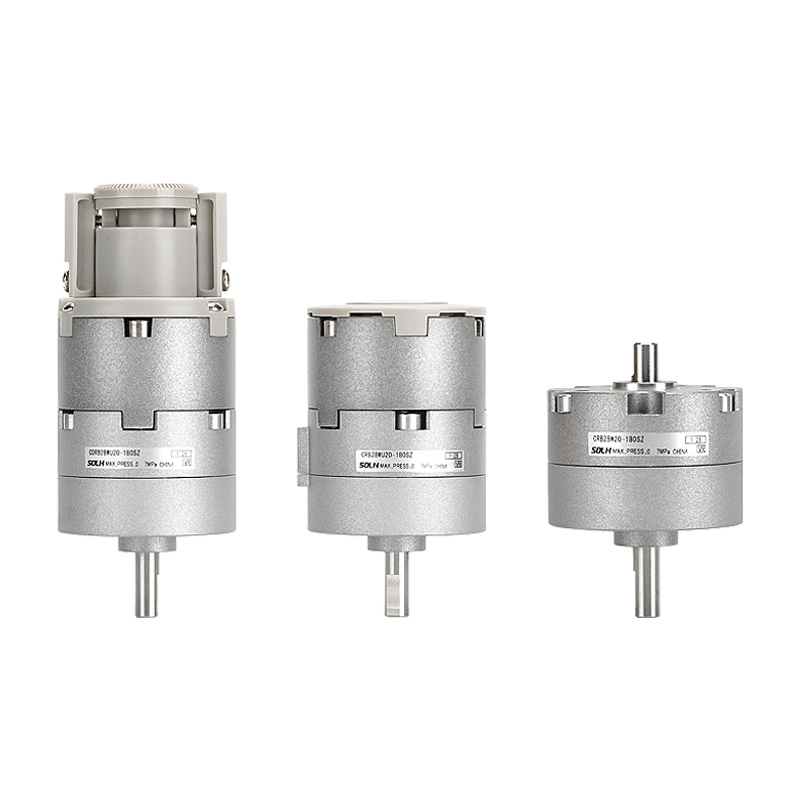

     -- CRB2 (Small Series): Vŕtanie 10~40 mm pre nízke zaťaženie a úzky priestor, kompaktný ľahký dizajn

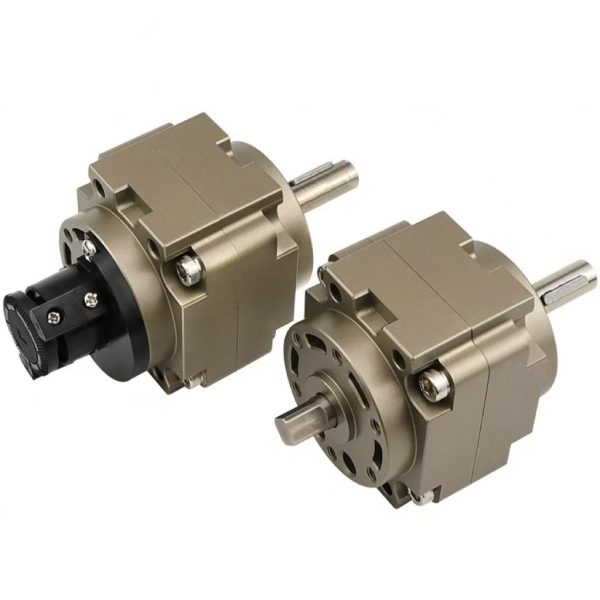

     -- CRB1 (veľká séria): vŕtanie 50 ~ 100 mm pre veľké zaťaženie a vysoký krútiaci moment, plná podpora ložiska s vynikajúcou odolnosťou proti nárazu

     Maximálny uhol výkyvu jednej lopatky až 270°/280°, dvojitá lopatka max 90°/100°. Široko používaný pre rýchle rotačné preklápanie, indexovanie a polohovanie automatizačných staníc.

  1. CRB2 Small Standard Series

     -- Veľkosti otvoru: 10, 15, 20, 30, 40 mm

     -- Možnosti lopatiek: S jednoduchá lopatka / D dvojitá lopatka

     -- Uhol výkyvu: Jedna lopatka 90°/180°/270°; Dvojitá lopatka 90°/100°

     - Základné prednosti: Ultra kompaktný, ľahký, nízky štartovací tlak, bočné/axiálne dvojité porty, voliteľné nastavenie uhla a magnetický spínač

     - Aplikácie: Ľahké zaťaženie, vysokorýchlostná rotácia, zariadenia v uzavretom priestore, 3C elektronika, balenie, miniatúrna automatika

  2. CRB1 Large Heavy-Duty Series

     -- Veľkosti otvoru: 50, 63, 80, 100 mm

     -- Možnosti lopatiek: S jednoduchá lopatka / D dvojitá lopatka

     -- Uhol výkyvu: Jedna lopatka 90°/180°/270°/280°; Dvojitá lopatka 90°/100°

     - Hlavné prednosti: Vysoký výstupný krútiaci moment, veľké zaťaženie, plná podpora ložísk, odolnosť voči nárazom, dlhá životnosť

     - Aplikácie: Preklápanie ťažkých obrobkov, veľké indexovanie, ťažké rotačné prípravky, montážne linky ťažkého priemyslu

Univerzálne základné technické špecifikácie

  1. Všeobecné štandardné parametre

  2. Teoretický výstupný krútiaci moment @ 0,5 MPa (Core Selection Index)

   2.1 Tabuľka krútiaceho momentu CRB2

   2.2 Tabuľka krútiaceho momentu CRB1

 3 Referenčné prípustné radiálne a axiálne zaťaženie

     -- CRB2-20: Radiálne 120N, Axiálne 80N

     -- CRB1-50: Radiálne 245N, Axiálne 196N

     -- CRB1-100: Radiálne 588N, Axiálne 490N

Vnútorná štruktúra a pracovný princíp lopatiek

  1. Hlavné komponenty: Telo valca, jedno/dvojitá rotačná lopatka, výstupný hriadeľ, tesniaca zostava, koncový gumový nárazník, skrutky na nastavenie uhla

  2. Pracovná logika: Stlačený vzduch vstupuje do jednej komory, aby tlačil lopatku tak, aby sa otáčala okolo centrálneho hriadeľa, zatiaľ čo opačná komora vyfukuje.

     -- Dvojitá lopatka: Zdvojnásobený krútiaci moment, obmedzený uhol výkyvu ≤ 100°

     -- Jedna lopatka: Širší rozsah výkyvu až do 270°

  3. Jedinečné hlavné výhody

     -- Žiadna štruktúra ozubených kolies a stojana, nulová vôľa, plynulé tiché otáčanie bez nárazových vibrácií

     -- Ultra kompaktný obrys, nízka rotačná zotrvačnosť, ultra rýchla odozva (90° rotácia < 0,1 s)

    - Voliteľný dutý priechodný hriadeľ, vhodný na vnútorné vedenie hadičiek a káblov

     -- Dvojité koncové jemné nastavovacie skrutky pre limit zdvihu; jedna lopatka nastaviteľná 0~270°, dvojitá lopatka 0~90°

Vyplňte pravidlá kódovania modelov

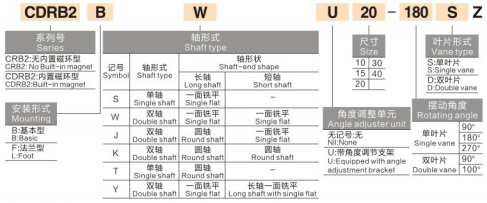

  1. Príklad modelu CRB2: CRB2BW20-180SZ

     -- CRB2 = Séria malých lopatkových rotačných pohonov

     -- B = Základné upevnenie príruby; L = Držiak na pätku

     -- W = Dvojitý predĺžený hriadeľ; blank = Jeden hriadeľ

     -- 20 = veľkosť otvoru (10/15/20/30/40)

     -- 180 = uhol výkyvu (90/180/270)

     -- S = jednoduchá lopatka; D = dvojitá lopatka

     -- Z = Vybavené jednotkou na nastavenie uhla; blank = štandardne bez nastavovača

          Predpona CDRB2 = Vstavaný magnetický krúžok na inštaláciu magnetického spínača

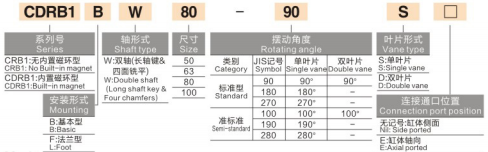

  2. Príklad modelu CRB1: CRB1BW50-90D

     -- CRB1 = Veľký rad rotačných lopatiek pre veľké zaťaženie

     -- B = Základná montáž; W = dvojitý hriadeľ

     -- 50 = veľkosť otvoru (50/63/80/100)

     -- 90 = Uhol výkyvu (90/180/270/280)

     -- D = dvojitá lopatka; S = jedna lopatka

        Predpona CDRB1 = Integrovaný model s magnetickým krúžkom

Sprievodca výberom krok za krokom a priemyselné aplikácie

  1. Pravidlá priority výberu

     -- Rozdelenie krútiaceho momentu a rozmerov: Malé zaťaženie úzky priestor → CRB2 (10~40); Silná rotácia s vysokým krútiacim momentom → CRB1 (50~100)

     -- Požiadavka na uhol výkyvu: Otočenie o 90° → Jedna lopatka S; Maximálny krútiaci moment v rámci 90° → Dvojitá lopatka D

     - Kompromis presnosti a rýchlosti: Typ lopatky s nulovou vôľou, opakované polohovanie ±0,1°, ideálne pre vysokorýchlostné ľahké prevádzky; Veľké vysoko presné zaťaženie ložísk uprednostňuje otočný stôl MSQ s ozubeným kolesom a pastorkom

     -- Možnosti funkcií: Je potrebné jemné obmedzenie uhla – vyberte príponu Z jednotky nastavenia uhla; Vyžaduje sa spätná väzba polohy PLC – vyberte si magnetický integrovaný model CDRB

  2. Typické aplikačné scenáre

     -- Ľahké linky: Preklápanie elektronických komponentov, otáčanie štítkov, uťahovanie uzáverov fliaš, triedenie miniatúrnych materiálov

     -- Stanice pre veľké zaťaženie: Veľký obrobok s obratom 90°/180°, indexovanie montážnej linky, ťažké rotačné upínacie prípravky

     -- Všeobecné priemyselné odvetvia: Plne automatické rotačné polohovacie stanice na balenie, tlač, spracovanie potravín

Porovnanie výkonu: CRB Vane VS MSQ Rotačný pohon hrebeňa a pastorka

Jedna veta

     Zhrnutie SOLH CRB2 malé ľahké a vysokovýkonné lopatkové otočné pohony CRB1 využívajú jedno/dvojlopatkový pohon s nulovou vôľou s voliteľným nastavovačom uhla a magnetickým spínačom variant CDRB, s rýchlou rotáciou s nízkou zotrvačnosťou od krútiaceho momentu 0,05~24N·m, ideálne pre vysokorýchlostné montážne preklápacie, indexovacie a rotačné upínacie linky v elektronike, balení.
