Ultrakrátky ľahký valec radu CG3 | Kompaktný vysokorýchlostný pneumatický valec novej generácie

Značka: SOLH by Richge Technology

1. Prehľad produktu a základné štrukturálne vlastnosti

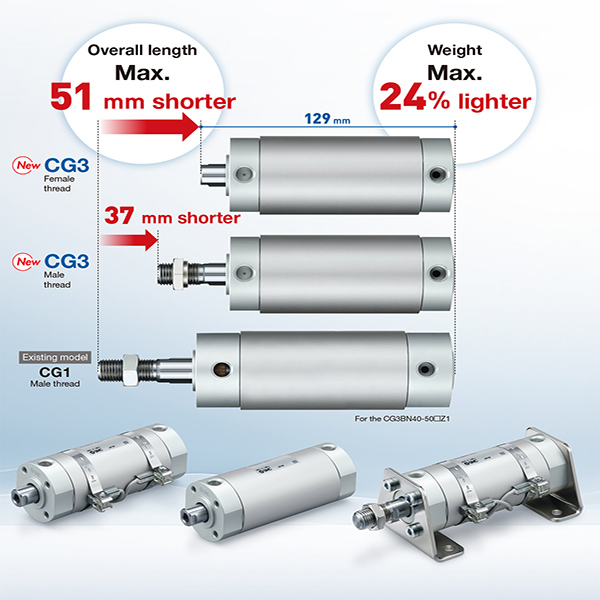

     Séria SOLH CG3/CDG3 je ultrakrátky ľahký pneumatický valec z hliníkovej zliatiny novej generácie, ktorý slúži ako priamy upgrade a náhrada za tradičnú sériu CG1. Pokrýva široký rozsah otvorov od φ20 do φ100 mm, s maximálnou redukciou celkovej dĺžky o 51 mm a 24% redukciou hmotnosti v porovnaní s CG1. Vďaka ultra kompaktnému telu, ultraľahkej hmotnosti, vysokorýchlostnej nízkohlučnej prevádzke a bezolejovému bezúdržbovému dizajnu sa dokonale hodí pre scenáre so strednou a nízkou záťažou, s dlhým zdvihom, vysokofrekvenčnou prevádzkou a s obmedzeným priestorom, široko používaný v automatizovaných výrobných linkách, elektronických zariadeniach, baliacich strojoch a systémoch automatizácie ľahkého priemyslu.

  1.1 Priemyselný štandard a silná zameniteľnosť

     Séria CG3, vyvinutá na základe novej generácie štandardu krátkeho typu okrúhleho valca SMC, sa môže pochváliť vynikajúcou zameniteľnosťou montáže so starou sériou CG1 pri dosiahnutí kompaktnejších celkových rozmerov, efektívneho modernizácie starého zariadenia a optimalizácie usporiadania mechanického priestoru bez zložitých konštrukčných úprav.

  1.2 Prémiová ľahká štruktúra materiálu

     Prijatie vysoko pevnej hliníkovej zliatiny pre rúrky valcov a koncové kryty, spárované s tvrdo chrómovanou piestnou tyčou. Optimalizovaný vzorec materiálu znižuje celkovú hmotnosť o 24% v porovnaní s CG1, vyznačuje sa vysokou štrukturálnou pevnosťou, vynikajúcim odvodom tepla a silnou odolnosťou proti deformácii, čo zaisťuje stabilnú dlhodobú vysokofrekvenčnú prevádzku.

  1.3 Integrovaná kompaktná štruktúra a flexibilné potrubie

     Integrovaná konštrukcia rúrky valca a koncového krytu s dizajnom zaistenia závitu zjednodušuje demontáž, montáž a každodennú údržbu. Inovatívne 4-cestné usporiadanie potrubia (interval 90°) poskytuje mimoriadne veľkú voľnosť pri inštalácii a potrubí, čím rieši úzky priestor pri inštalácii a podporuje rôznorodé schémy mechanického usporiadania.

  1.4 Diverzifikované typy pohybu pre úplné pokrytie scenára

     • Dvojité pôsobenie (CG3B): Dvojitý vratný pohyb nasávania vzduchu, najuniverzálnejší štandardný typ pre konvenčnú automatizovanú lineárnu jazdu.

     • Jednočinný (CG3S/T): S = Spätná pružina, T = Vysunutie pružiny; automatický reset po výpadku napájania pre scenáre bezpečnostného blokovania a núdzového resetu.

     • Dvojitá tyč (CG3W): Dvojitý synchrónny pohyb tyče, zdvojnásobený efektívny zdvih a vynikajúca odolnosť proti krúteniu pre špeciálne spojovacie a polohovacie mechanizmy.

     • Nerotujúca tyč (CG3K): Šesťhranná piestna tyč proti skrúteniu, nulová rotácia počas prevádzky, aby sa zaručilo vysoko presné opakované polohovanie.

  1.5 Optimalizovaný tlmivý roztok a špičkový tesniaci systém

     Štandardný vysokoelastický gumový nárazník (N) pre základné tlmenie nárazov a zníženie hluku; voliteľný vzduchový nárazník typu A pre vysokorýchlostnú častú prevádzku na elimináciu koncových nárazov a predĺženie životnosti. Valec je vybavený kompozitným tesniacim krúžkom s nízkym trením a vstavanou drážkou na uchovávanie oleja, vyznačuje sa ultra nízkym štartovacím tlakom, stabilnou prevádzkou a bezolejovou údržbou so životnosťou viac ako 8 miliónov cyklov.

  1.6 Konfigurácia inteligentnej indukcie

     Model CDG3 je dodávaný so vstavaným magnetickým krúžkom, kompatibilným s magnetickými spínačmi série M9B/A93/Z73 na detekciu polohy piestu v reálnom čase a automatické riadenie spojenia signálu PLC; Nemagnetická verzia CG3 je použiteľná pre jednoduchý cyklický pohyb bez požiadaviek na detekciu polohy.

2. Vyplňte pravidlá pre pomenovanie modelov a príklady objednávok

 1. Typická štruktúra modelu: CDG3BN25-100Z

  2. Príklady štandardných objednávok

     • Magnetický dvojčinný model s vnútorným závitom: CDG3BN32-200Z (vŕtanie φ32, zdvih 200 mm, magnetická výbava, vnútorný závit na tyči)

     • Magnetický jednočinný model s vratnou pružinou: CDG3S40-100Z (vŕtanie φ40, zdvih 100 mm, jednočinný reset pružiny, magnetická výbava)

     • Magnetický nerotujúci presný model: CDG3K50-150Z (vŕtanie φ50, zdvih 150 mm, šesťhranná tyč proti skrúteniu)

3. Základné technické parametre (štandardný typ)

4. 0,5MPa teoretické údaje o ťahu a napätí

  4.1 Dvojčinný (CG3B) Tabuľka ťahu a napätia

  4.2 Tabuľka výkonnosti jednočinného (CG3S Spring Return).

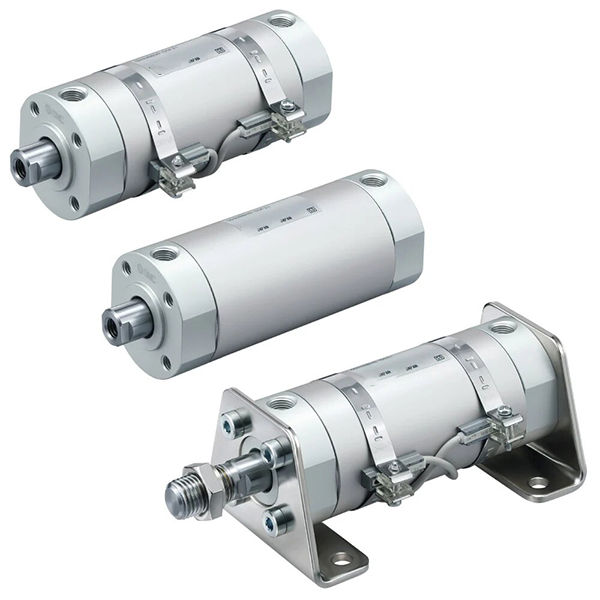

5. Typy montáže a odvodené modely

 5.1 Diverzifikované univerzálne spôsoby montáže

     • Základný typ B: Priama inštalácia cez závity koncového krytu, najuniverzálnejšia a cenovo najefektívnejšia montážna metóda pre štandardné lineárne pohony.

     • L Držiak na nohy: Upevnené pomocou axiálnej nožnej konzoly, špeciálne navrhnutej pre bočnú inštaláciu a scenáre horizontálneho upevnenia.

     • Prírubový držiak F/G: Plochá montáž bočnej príruby na strane tyče / bez tyče pre vertikálne pevné umiestnenie a stabilizáciu pri veľkom zaťažení.

     • C/D Clevis Mount: Jednoduché spojenie vidlice / dvojitej vidlice, vhodné pre výkyvné a spojovacie mechanické konštrukcie.

     • E Trunnion Mount: Inštalácia bočného čapu bez tyče, ideálna pre pracovné podmienky preklápania a kývania.

  5.2 Séria základných derivátov

     • CDG3B: Magnetický dvojčinný typ (štandardný mainstreamový model)

     • CDG3S/T: Magnetický jednočinný typ (vratná pružina / vysúvanie pružiny)

     • CDG3W: Magnetický dvojtyčový dvojčinný typ

     • CDG3K: Magnetický nerotačný šesťhranný tyčový typ

     • CDG3R: Ultratenký typ priamej montáže pre extrémne priestorovo obmedzené zariadenia

6. Porovnanie výberu CG3 vs CG1

7. Sprievodca rýchlym výberom v 3 krokoch

     1. Výber otvoru: Vyberte vhodnú veľkosť otvoru podľa skutočnej hmotnosti nákladu, rezervujte minimálne 50% bezpečnostnú rezervu. Uprednostňujte sériu CG3 pre nízke zaťaženie a priestorovo obmedzené pracovné podmienky.

     2. Výber zdvihu: Nastavte skutočný pracovný zdvih plus bezpečnostnú rezervu 10~20 mm. Dodržujte štandardné pravidlá zdvihu: dvojčinný ≤300 mm, jednočinný ≤100 mm.

     3. Funkčná konfigurácia: Zvoľte B pre konvenčný dvojčinný vratný pohyb; S pre bezpečnostné scenáre s jednočinnou pružinou; K pre vysoko presné polohovanie proti krúteniu. Vyberte vzduchový nárazník typu A pre vysokorýchlostnú prevádzku (>500 mm/s), aby ste znížili náraz a hluk. Vyberte si magnetický model CDG3 zladený so spínačmi M9B/A93 pre detekciu polohy v reálnom čase a automatické ovládanie.

Zhrnutie jednej vety

     Ultrakrátky ľahký valec novej generácie SOLH CG3 sa vyznačuje ultrakompaktným ľahkým telom, vysokorýchlostnou a nízkohlučnou prevádzkou, bezolejovým bezúdržbovým výkonom a rôznymi spôsobmi montáže, ktoré poskytujú vysokovýkonné a priestorovo úsporné riešenia lineárneho pohybu pre vysokofrekvenčné automatizované zariadenia so stredným a malým zaťažením.
