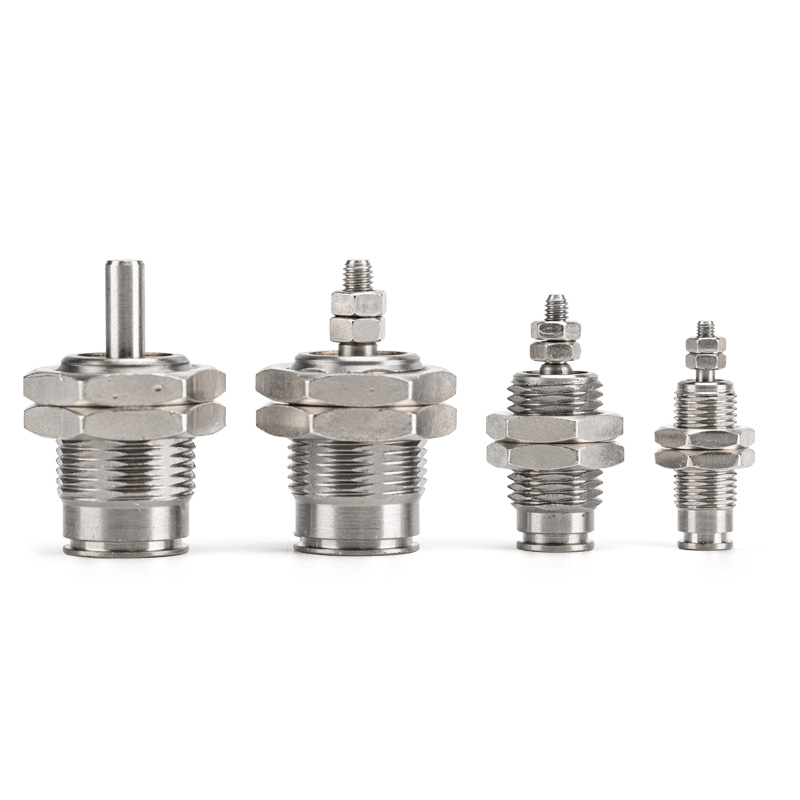

Jednočinný kolíkový valec série CJP (mikrovalec s krátkym zdvihom)

Značka: SOLH by Richge Technology

Prehľad produktov

     Séria SOLH CJP je jednočinný valec s vratným kolíkom s pružinou. Základné charakteristiky: ultrakrátke telo, minimálna inštalačná stopa, jednosmerný ťah a automatický reset pružiny pri prerušení prívodu vzduchu. Vhodné pre jednosmerný presný push-pull pohyb pri obmedzenom priestore, nízkej záťaži a vysokofrekvenčných staniciach s krátkym zdvihom. Ide o klasický model pre miniatúrne aplikácie jednosmernej jazdy.

Základná štruktúra a funkcie dizajnu

     -- Režim jazdy: Jednočinný (vratná pružina). Predĺžte, keď je privádzaný vzduch; automaticky sa stiahne pružinou bez tlaku vzduchu pre bezpečnú prevádzku.

     -- Veľkosti vŕtania: Ø4 / 6 / 10 / 16 mm, kryt od mikro až po malé užitočné zaťaženie (0,1 ~ 3 kg).

     -- Štruktúra: Telo z tvrdej eloxovanej mosadze, piestna tyč z nehrdzavejúcej ocele, bez vstavaného vankúša. Extra krátky obrys, dostupný pre montáž na panel alebo zapustené zapustenie do zariadenia.

     -- Typy montáže: Dve konfigurácie jadra – montáž na panel (B) a montáž na zapustenú montáž (S).

     - Materiál a tesnenie: mosadzné puzdro + tesnenia NBR, bezolejová prevádzka, kompatibilná s čistým a mierne zaolejovaným prostredím. Mechanická životnosť ≥ 3 milióny cyklov.

     -- Možnosť senzora: Variant CDJP so zabudovaným magnetickým krúžkom, podporuje jeden magnetický spínač pre rozšírenú detekciu polohy.

Kompletné pravidlo kódovania modelu

   1. Príklad modelu：CJPB6-10

   2. Referenčné príklady štandardných objednávok

     -- CJPB4-5：Vŕtanie 4, zdvih 5, montáž na panel, bez magnetického krúžku

     -- CDJPS10-15：Vŕtanie 10, zdvih 15, zapustená montáž, vstavaný magnet

     -- CJPB6-10H4：Vŕtanie 6, zdvih 10, montáž na panel, nástrčné pripojenie OD4

Univerzálne základné technické špecifikácie (0,5 MPa, jednočinná pružina)

Hlavné konkurenčné výhody

   1. Ultra kompaktný obrys šetrí priestor na inštaláciu

     -- Extra krátke telo podporuje zapustené zabudovanie do stroja alebo montáž na panel, čím znižuje obsadený priestor až o 50 % v porovnaní so štandardnými valcami, ideálne pre extrémne stiesnené stanice.

   2. Jednosmerný ťah s resetom pri vypnutí

     -- Zatiahnutie pružiny sa aktivuje po prerušení prívodu vzduchu. Bezpečné pre upnutie, vysunutie a zastavenie polohovania jednosmerných pohybov.

   3. Rýchla odozva a stabilná vysokofrekvenčná prevádzka

     - Tesnenie s nízkym trením bez podušky umožňuje konzistentné cyklovanie ≥250 cpm pre opakujúce sa úlohy s krátkym zdvihom.

   4. Bezolejová prevádzka a predĺžená životnosť

     -- Vhodné pre čisté dielenské podmienky. Mosadzné telo a odolné tesnenie zaručujú ≥3 milióny bezúdržbových cyklov.

   5. Flexibilná montážna konfigurácia

     - K dispozícii je montáž na panel a zapustená montáž; koniec tyče môže byť plochý alebo zaoblený, aby zodpovedal rôznym mechanickým dizajnom.

Možnosti montáže a typické priemyselné aplikácie

   1. Montážne formuláre

     - Montáž na panel (B): Príruba pripevnená k povrchu zariadenia, vhodná pre vonkajší pohyb tlače a ťahu

     - Zapustená montáž (S): Telo zabudované do otvoru zariadenia, odkrytá je iba piestna tyč pre maximálnu úsporu miesta vo vnútri stroja

   2. Typické aplikačné scenáre

     -- 3C a elektronika: Upínanie mikrodielov, vyhadzovanie triesok, miniatúrny upínací prípravok, testovanie odolnosti tlačidiel

     -- Presné prístroje: Prepínanie mini ventilov, polohovanie vlákna, jemné nastavenie prístroja, zastavenie krátkeho zdvihu

     -- Všeobecná automatizácia: Vysokofrekvenčné nakladanie / vykladanie, odlepovanie štítkov, prenos mikrosúčiastok, jednosmerné upínanie

     -- Zdravotnícke vybavenie: Miniatúrne rozšírenie prístroja, mikrokvapalný pohon, presné polohovacie zostavy

3-krokový sprievodca rýchlym výberom

   1. Výber otvoru na základe užitočného zaťaženia

      -- Ø4 ≤0,3 kg；Ø6=0,3~0,7kg；Ø10=0,7~2kg；Ø16=2~3kg. Rezerva ≥50% bezpečnostná rezerva.

   2. Potvrdenie zdvihu

     -- Štandardný zdvih: 5/10/15 mm. Kratšie zdvihy poskytujú stabilnejší vysokofrekvenčný výkon.

   3. Zhoda konfigurácie

     -- Spätná väzba polohy: Vyberte si CDJP so vstavaným magnetom a jedným prepínačom M9B na sledovanie vysunutej polohy.

     -- Usporiadanie montáže: Zapustená montáž (S) pre vnútornú inštaláciu zariadenia; panelový držiak (B) na povrchovú montáž.

Zhrnutie jednej vety

     SOLH CJP jednočinný pneumatický valec s mikročapom s vratnou pružinou ponúka ultrakrátke kompaktné telo s panelom a možnosťami zapustenej montáže; Verzia CDJP podporuje detekciu magnetických spínačov, ideálny ekonomický miniatúrny pohon pre jednosmerné vysúvanie s krátkym zdvihom, upínacie a polohovacie úlohy v stiesnenom priestore 3C, presné prístroje a medicínske automatizačné zariadenia.
