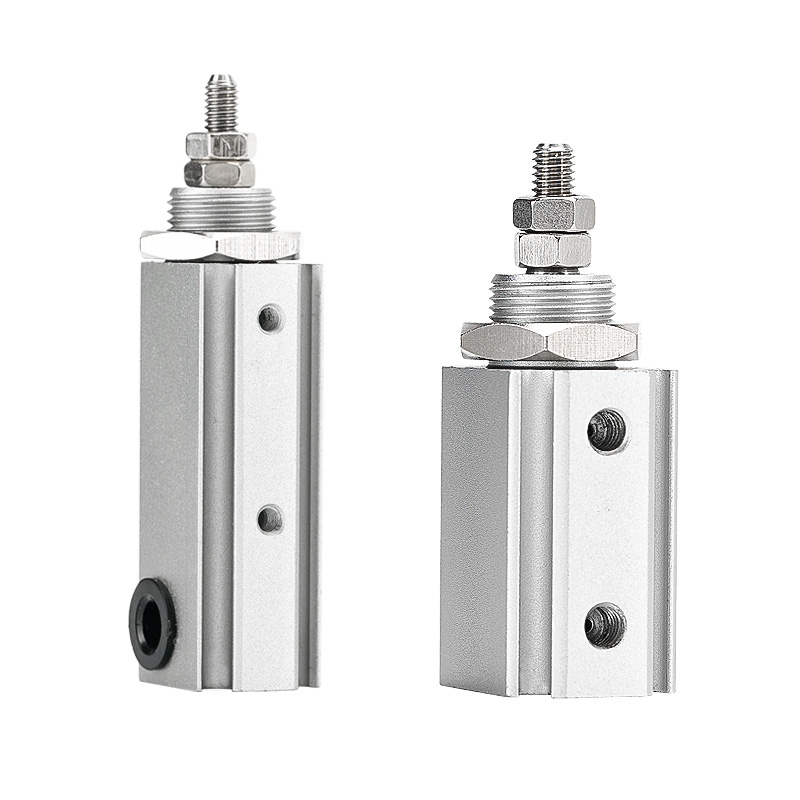

Kolíkový valec série CJP2 (dvojčinný)

Dvojčinný kolíkový valec série CJP2 (kompaktný mikrovalec)

Značka: SOLH by Richge Technology

Prehľad produktov

     Séria SOLH CJP2 je kompaktný dvojčinný kolíkový valec. Hlavné výhody: ultrakrátke telo, ľahká konštrukcia, stabilný obojsmerný ťah a spoľahlivá vysokofrekvenčná prevádzka. Navrhnuté pre obojsmerný presný pohyb push-pull v obmedzenom priestore, stredné mikrozáťaže a vysokocyklové automatizované stanice. Je to hlavný model pre mikro obojsmerné lineárne jazdné aplikácie.

Základná štruktúra a funkcie dizajnu

     -- Režim pohonu: Dvojčinný (prívod vzduchu pre vysúvací aj zaťahovací zdvih). Rozsah vŕtania: Ø4 / 6 / 10 / 16 mm, pokrývajúci mikro až malé užitočné zaťaženie.

     - Štruktúra: Extrudované hliníkové telo (vylepšené z tradičnej mosadznej verzie), o 55%~65% ľahšia hmotnosť. Vybavené gumovými vankúšikmi na oboch koncoch na zníženie nárazu a hluku.

     - Všestranná montáž: K dispozícii je 6 konfigurácií montáže: základný typ, montáž na panel, montáž na prírubu, montáž na nohu, montáž na čap a montáž na vidlicu pre inštaláciu s viacerými orientáciami.

     -- Kompatibilita snímača: Všetky špecifikácie s magnetickým krúžkom, podporujú inštaláciu dvoch magnetických spínačov, vrátane minimálneho otvoru Ø4 a 5 mm zdvihu bez ďalších konzol.

     -- Materiál a tesnenie: Tvrdý eloxovaný hliník + tesnenia NBR, bezolejová prevádzka, vhodné do čistého alebo mierne zaolejovaného prostredia. Mechanická životnosť ≥ 3 milióny cyklov.

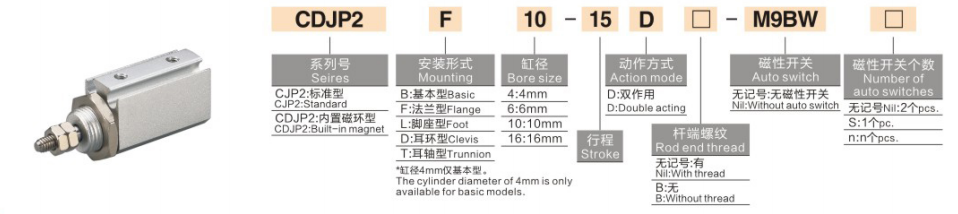

Kompletné pravidlo kódovania modelu

  1. Príklad modelu：CDJP2B10-15D-M9B

   2. Referenčné príklady štandardných objednávok

     -- CJP2B6-20D：Vŕtanie 6, zdvih 20, dvojčinný základný typ, bez magnetického krúžku

     -- CDJP2F4-10D：Vŕtanie 4, zdvih 10, montáž na panel, vstavaný magnetický krúžok

     -- CDJP2B16-30D-2M9B：Vŕtanie 16, zdvih 30, základný typ, vybavené dvoma spínačmi M9B

Univerzálne základné technické špecifikácie (@0,5 MPa, dvojčinné)

Hlavné konkurenčné výhody

   1. Ultra krátke ľahké telo

     -- Celková dĺžka skrátená o 6 ~ 9,5 mm v porovnaní so starším modelom CJP, znížená hmotnosť o 55 % ~ 65 %, ideálne pre veľmi obmedzené usporiadanie inštalácie.

   2. Stabilný obojsmerný výstup

     -- Dvojčinný dizajn bez vratnej pružiny. Obojsmerný ťah je o 30 % ~ 50 % vyšší ako ekvivalentné jednočinné valce, vhodné pre užitočné zaťaženie 100 g ~ 5 kg.

   3. Prevádzka s vysokou frekvenciou a nízkou hlučnosťou

     -- Gumový vankúš + tesnenie s nízkym trením. Prevádzková rýchlosť 50~500mm/s, stabilná nad 200 cpm, hluk pri náraze ≤60dB.

   4. Viacnásobná montáž a štandardný magnetický krúžok

     -- 6 montážnych foriem sa prispôsobí zložitému usporiadaniu nástrojov. Magnetický krúžok vybavený pre všetky veľkosti, dokonca aj minimálny otvor Ø4 podporuje duálne magnetické spínače pre pohodlné sledovanie polohy.

   5. Bezolejový dizajn a dlhá životnosť

     - Kompatibilné s čistými výrobnými linkami. Telo z tvrdeného hliníka a tesnenia odolné voči opotrebovaniu zaisťujú stabilnú prevádzku počas ≥3 miliónov cyklov.

Možnosti montáže a typické priemyselné aplikácie

    1. Montážne formuláre

     -- Základný typ (B): Axiálne upevnenie koncového vonkajšieho závitu pre priame tlačenie a ťahanie

     -- Typ panelu (F): Telo zabudované do panela zariadenia pre ultratenké usporiadanie

     -- Typ príruby (L): Upevnenie príruby na strane tyče pre aplikácie s vertikálnym zaťažením

     -- Typ pätky (T): Spodný držiak pätky pre horizontálne bočné ťahanie

   2. Typické aplikačné scenáre

     -- Elektronika 3C: Uchopenie mikrosúčiastok, vyhadzovanie čipov, test odolnosti tlačidiel, miniatúrny prípravok

     - Presné vybavenie: Prepínanie mikroventilov, polohovanie vlákien, jemné nastavenie prístroja, ovládanie miniatúrneho posúvača

     -- Všeobecná automatizácia: Vysokofrekvenčné nakladanie/vykladanie, odlepovanie štítkov, prenos obrobku s krátkym zdvihom

     -- Zdravotnícke zariadenia: Malý teleskopický pohyb nástrojov, mikrokvapalný pohon, presné polohovacie zostavy

Porovnanie výberu: Mikrovalce CJP2 VS CJ1 VS CJP

3-krokový sprievodca rýchlym výberom

   1. Výber otvoru na základe užitočného zaťaženia

     -- Ø4 ≤0,5 kg；Ø6=0,5~1kg；Ø10=1~3kg；Ø16=3~5kg. Rezerva ≥30 % bezpečnostná rezerva.

  2. Potvrdenie zdvihu

     - Vyberte zdvih podľa požadovanej dráhy; uprednostnite kratšie zdvihy pre stabilné vysokofrekvenčné cyklovanie.

   3. Zhoda konfigurácie

     -- Riadenie polohy v uzavretej slučke: Vybavte dva magnetické spínače M9B pre obojsmernú spätnú väzbu polohy.

     -- Usporiadanie inštalácie: Typ panelu (F) pre vstavané zariadenia; základný typ (B) pre axiálnu závitovú montáž.

Zhrnutie jednej vety

     Kompaktný dvojčinný kolíkový pneumatický valec SOLH CJP2 sa vyznačuje ultrakrátkym ľahkým telom, obojsmerným stabilným ťahom, gumovým vankúšom a 6 variantmi montáže; Vstavaný magnetický krúžok verzie CDJP2 kompatibilný so spínačmi série M9, ideálny mikro lineárny pohon pre obojsmerné úlohy typu push-pull s krátkym zdvihom v 3C, presné prístroje a medicínske automatizačné zariadenia.
