Upínací valec série CKG1 (CKP1) | Ťažký valec namontovaný na tyči s antimagnetickými spínačmi

Značka: SOLH by Richge Technology

1. Prehľad produktu a základné štrukturálne rozdiely

     Séria SOLH CKG1/CKP1 sú ťažké upínacie valce namontované na tyči špeciálne navrhnuté pre zváranie a prostredie so silným magnetickým rušením. Táto séria je k dispozícii vo veľkostiach otvoru φ40/50/63 mm so štandardnými zdvihmi v rozsahu od 50 mm do 200 mm a je vybavená originálnymi magnetickými spínačmi proti silnému magnetickému poľu, ktoré podporujú 3-smernú montáž. Vďaka kompaktnej ľahkej konštrukcii, stabilnej prevádzke pri intenzívnom magnetickým rušením, veľkej upínacej sile a nastaviteľnej rýchlosti pohybu je perfektne použiteľný pre oblúkové/bodové zváranie, upevnenie obrábacích strojov a automatizované upínacie stanice pre veľké zaťaženie. Séria je rozdelená do dvoch modelov: CKG1 so štandardnými vstavanými magnetickými krúžkami a CKP1 s vysokovýkonnými vstavanými magnetickými krúžkami pre rôzne antimagnetické požiadavky.

1.1 Funkčné rozdelenie radu

     • CKG1 (štandardný magnetický krúžok): Zladené s antimagnetickými spínačmi D-P3DWA / D-P4DW. Vhodné pre bežné silné magnetické prostredia a scenáre odolné voči striekajúcej vode pri oblúkovom zváraní. Voliteľné kódy odolné voči striekajúcej vode: -XC88 / -XC89 / -XC91, poskytujúce cenovo efektívny a stabilný výkon proti rušeniu pre bežné zváracie stanice.

    • CKP1 (vysokovýkonný magnetický krúžok): Vybavené vylepšenými vstavanými silnými magnetickými krúžkami a kompatibilné s vysokokvalitnými antimagnetickými spínačmi D-P79WSE / D-P74L / Z. Poskytuje silnejšiu schopnosť antimagnetického rušenia a stabilnejšiu indukciu signálu, ideálne pre pracovné podmienky s vysokým magnetickým poľom a vysokofrekvenčným zváraním.

1.2 Jedinečná konštrukcia namontovaná na tyči

     Montážna tyč magnetického spínača je integrálne navrhnutá na strane piestnice a podporuje 3-smernú inštaláciu (hore / vľavo / vpravo). Vstavané usporiadanie zabraňuje rušeniu upínacieho zariadenia a mechanickým kolíziám, zaisťuje flexibilné zapojenie a stabilnú detekciu signálu v kompaktnom usporiadaní zváracieho zariadenia.

1.3 Kompaktný upgrade a vymeniteľný dizajn

     Optimalizovaná štruktúra karosérie valca skracuje celkovú dĺžku o 7 mm pre model CKP1-40 so znížením celkovej hmotnosti o 7 %. Model φ63-150 mm váži iba 1,82 kg. Plne zameniteľné inštalačné rozmery s tradičnou starou sériou CK1, realizujúca priamu výmenu a upgrade bez úpravy konštrukcií upínania.

1.4 Odolný a odolný výkon

     Prijíma dvojčinnú obojsmerne ovládateľnú štruktúru so štandardným obojstranným vzduchovým nárazníkom pre stabilný upínací a uvoľňovací pohyb. Piestna tyč je ošetrená tvrdým chrómovaním a telo valca používa proces tvrdého eloxovania, čím sa dosahuje vynikajúca odolnosť proti opotrebovaniu a odolnosť proti nárazu. Bezolejový dizajn sa prispôsobí čistému prostrediu a drsným pracovným podmienkam zvárania s nízkou údržbou.

2. Vyplňte pravidlá pre pomenovanie modelov a príklady objednávok

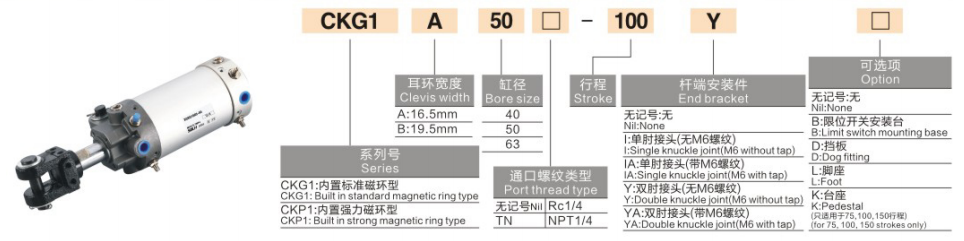

  1. Typické modelové príklady: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. Príklady štandardných objednávok

     • Štandardná magnetická konfigurácia CKG1: CKG1A63-50YZ-P4DWL (Štandardný magnetický krúžok, šírka oka 16,5 mm, otvor φ63, zdvih 50 mm, namontovaný na tyči, s antimagnetickým spínačom P4DWL)

     • CKP1 vysokovýkonná magnetická konfigurácia: CKP1B40-75Z-P79WSE (Výkonný magnetický krúžok, šírka oka 19,5 mm, otvor φ40, zdvih 75 mm, namontovaný na tyči, s vysoko kvalitným antimagnetickým spínačom P79WSE)

3. Všeobecné technické parametre (20 ℃, 0,5 MPa štandardný stav)

  3.1 Základné špecifikácie

     • Prevádzkový režim: Dvojčinné (obojsmerne ovládateľné upnutie / uvoľnenie)

     • Rozsah pracovného tlaku: 0,05~1,0 MPa; Dôkazný tlak: 1,5 MPa

     • Teplota okolia: -10℃~60℃ (s magnetickým spínačom); -10℃~70℃ (bez vypínača)

     • Prevádzková rýchlosť piestu: 50~300mm/s (regulácia rýchlosti závitu, nevyčnievajúce telo valca)

     • Režim vyrovnávacej pamäte: Štandardný obojstranný vzduchový nárazník; voliteľný vylepšený obojstranný vzduchový nárazník (-X1515)

     • Režim mazania: Bezolejová prevádzka

     • Funkcia magnetického spínača: Profesionálny dizajn proti silnému magnetickému poľu, exkluzívna 3-smerná montáž na tyč

3.2 Teoretická upínacia sila (jednotka: kN @ 0,5 MPa)

3.3 Hmotnosť produktu (jednotka: kg @ 100 mm zdvih)

4. Anti-silné prispôsobenie magnetického spínača (hlavná výhoda typu namontovaného na tyči)

     Inštalácia a environmentálne výhody: Integrovaná konštrukcia spínacej tyče podporuje ľubovoľnú 3-smernú inštaláciu, čím sa účinne predchádza hromadeniu zváracej trosky a mechanickému rušeniu upínacieho zariadenia. Zodpovedajúce spínače majú profesionálny dizajn odolný voči striekajúcej vode a prachu, plne sa prispôsobujú drsným a zložitým zváracím pracovným prostrediam so stabilným a spoľahlivým výstupom signálu.

5. Typické aplikačné scenáre

     • Stanice zváracích prípravkov: Špecializuje sa na oblúkové zváranie a bodové zváranie upínania obrobkov, polohovanie odolné voči striekajúcej vode a upevňovanie zváracích nástrojov. Profesionálny antimagnetický a protistriekací dizajn rieši problémy s posunom signálu a poruchami pri zváraní v silne magnetickom prostredí.

     • Obrábacie a obrábacie centrum: Používa sa na upevnenie obrobku s vysokým zaťažením, upínanie foriem a presné polohovanie s krátkym zdvihom. Vysoká upínacia sila a vynikajúca kapacita proti vychýleniu zaisťujú stabilnú toleranciu spracovania.

     • Automatizované Heavy-Duty stanice: Vhodné na upínanie ťažkých paliet, obmedzovanie prenosu a polohovanie preklápacieho mechanizmu. Poskytuje konzistentné a stabilné cyklické pôsobenie so silnou odolnosťou voči rušeniu prostredia.

     • Pracovné oblasti so silným magnetickým poľom: Ideálne pre stanice prispôsobené elektromagnetom, upínanie v blízkosti vysokofrekvenčných motorov a umiestnenie v zónach silného magnetického rušenia. Vyhradené antimagnetické spínače zaručujú 100% spoľahlivé polohové signály.

6. Rýchle porovnanie série CKG1 vs CKP1

7. Sprievodca rýchlym výberom v 3 krokoch

   1. Výber veľkosti otvoru: Vyberte veľkosť otvoru na základe skutočného upínacieho zaťaženia. Dodržujte pravidlo: teoretická upínacia sila ≥ skutočné zaťaženie × 1,5 bezpečnostný faktor. φ40 pre ľahké zaťaženie, φ50 pre stredné zaťaženie, φ63 pre pracovné podmienky s veľkým zaťažením.

   2. Výber zdvihu: Štandardný zdvih sa pohybuje od 50 mm do 200 mm. Vyhraďte si 5 ~ 10 mm dodatočnú rezervu zdvihu podľa výšky obrobku, aby ste zabránili mechanickému rušeniu počas upínania.

   3. Zhoda konfigurácie

￮ Magnetický krúžok a spínač: Vyberte si CKG1 + P4DW pre bežné zváracie prostredia; vyberte CKP1 + P79WSE pre vysokofrekvenčné zváracie stanice a zváracie stanice s vysokým rušením.

￮ Špecifikácia šírky očí: C=12,5 mm pre úzky inštalačný priestor; A = 16,5 mm pre štandardné všeobecné použitie; B = 19,5 mm pre scenáre upínania s veľkým zaťažením.

Zhrnutie jednej vety

     Ťažné upínacie valce série SOLH CKG1/CKP1 sú profesionálne antimagnetické pneumatické riešenia pre zvárací priemysel, vyznačujúce sa 3-smernou inštaláciou spínača, bezolejovou prevádzkou, štandardným vzduchovým nárazníkom a vymeniteľnou veľkosťou inštalácie. CKG1 poskytuje nákladovo efektívny anti-AC magnetický výkon, zatiaľ čo vylepšený CKP1 poskytuje vynikajúcu schopnosť AC/DC proti rušeniu, obe sú ideálne pre stabilné ťažké upínanie v zložitých silných magnetických a zváracích prostrediach.
