Kompaktný tenký pneumatický valec radu CQ2

Značka: SOLH by Richge Technology

Prehľad produktov

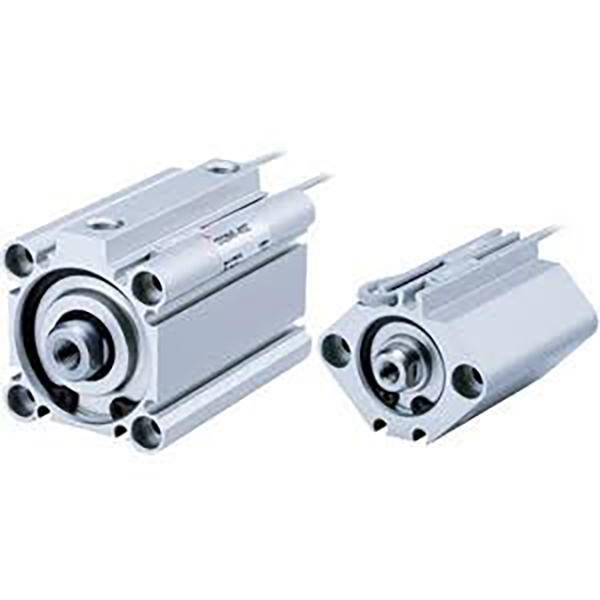

     Štvorcový kompaktný tenký valec série SOLH CQ2, plne zameniteľný s originálnym štandardom CQ2. Ultra krátke telo, dĺžka znížená o 50 % v porovnaní so štandardným valcom spojovacej tyče. Kompletný rozsah vŕtania φ4 ~ 200 mm, široko používaný na upínanie, tlačenie a polohovanie v obaloch, automobilovom priemysle, elektronike a všeobecnej automatizácii.

Štruktúra a hlavné vlastnosti

     -- Štvorcové ultratenké hliníkové telo, tvrdý eloxovaný povrch, vysoká tuhosť;

     - Pochrómovaná piestna tyč, ľahká a odolná;

     -- Viac variantov: jednoduchá tyč, dvojitá tyč, neotočná tyč, vzduchový vankúš, verzia s ultrakrátkym zdvihom;

     -- CDQ2 vstavaný magnet pre detekciu polohy; viacstranné drážky snímača, spínače nevyčnievajú;

     -- Štandardný gumový nárazník, voliteľný vzduchový vankúš pre vysokorýchlostnú prevádzku;

     -- Tesnenie s nízkym trením s olejovou nádržou, prevádzka bez oleja, životnosť ≥ 5 miliónov cyklov.

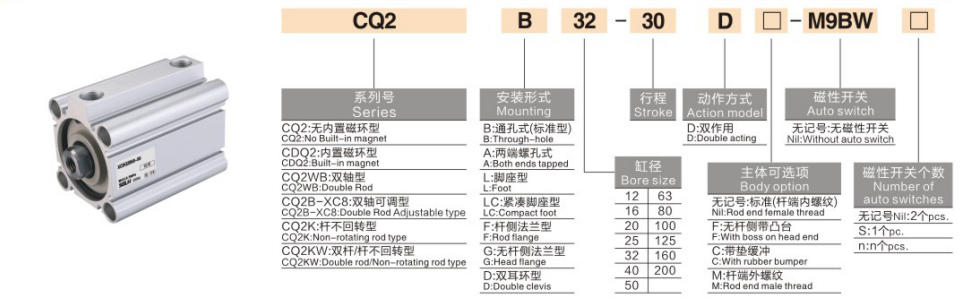

Pravidlo kódovania modelu

   1. Príklad: CDQ2B25-50Z-M9B

     -- C: Vstavaný magnet (CDQ2); nie C = nemagnetické CQ2

     -- DQ2: Názov série

     -- B = jednoduchá tyč; W = dvojitá tyč; K = nerotujúca tyč; KW=dvojitá tyč proti otáčaniu

     -- 25: Veľkosť otvoru 4~200 mm

     -- 50: Dĺžka zdvihu

     -- Z: Nová ľahká štandardná konštrukcia

     -- -C: Možnosť vzduchového vankúša

     -- M9B: Magnetický spínač

Technické špecifikácie

Teoretický ťah a ťahová sila @ 0,5 MPa (jedna tyč)

Zhrnutie jednej vety

     Univerzálny kompaktný tenký pneumatický valec SOLH CQ2 pokrýva plné vŕtanie φ4~200 mm, bohaté konštrukčné varianty s voliteľným vzduchovým vankúšom a protirotačným tiahlom, najpoužívanejší pohon s krátkym zdvihom pre priestorovo úsporné automatizačné zariadenia.
