Kompaktný tenký valec radu CQS

Značka: SOLH by Richge Technology

Prehľad produktov

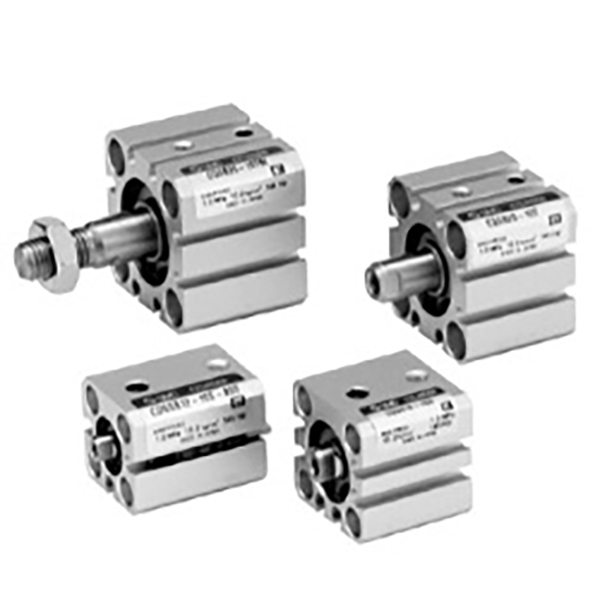

     Tenký kompaktný valec radu SOLH CQS je zameniteľný s radom SMC CQS. Navrhnuté pre obmedzený inštalačný priestor a vysoko presné aplikácie s krátkym zdvihom. Štvorcové ultratenké telo, veľkosť otvoru φ12~25mm, vylepšená vysoko presná verzia založená na sérii CQ2. Široko používaný v polovodičových, 3C elektronike a presných automatizačných prípravkoch na upínanie, tlačenie a polohovanie.

Štruktúra a hlavné vlastnosti

     -- Štvorcové ultratenké telo, kratšia celková dĺžka ako model CQ2;

     -- Tvrdý eloxovaný hliníkový valec, chrómovaná piestna tyč, vysoká tuhosť;

     -- Kompletné varianty: štandardná jednoduchá tyč, dvojitá tyč, neotočná tyč, verzia XB24 s dlhou životnosťou;

     -- CDQS vstavaný magnet pre detekciu snímača polohy; viacstranné štrbiny snímača, snímač nevyčnieva von z valca;

     - Pevný gumený vankúš na oboch koncoch, žiadny vzduchový vankúš;

     -- Tesnenie s nízkym trením s olejovou nádržou, prevádzka bez oleja, životnosť ≥ 5 miliónov cyklov.

Pravidlo kódovania modelu

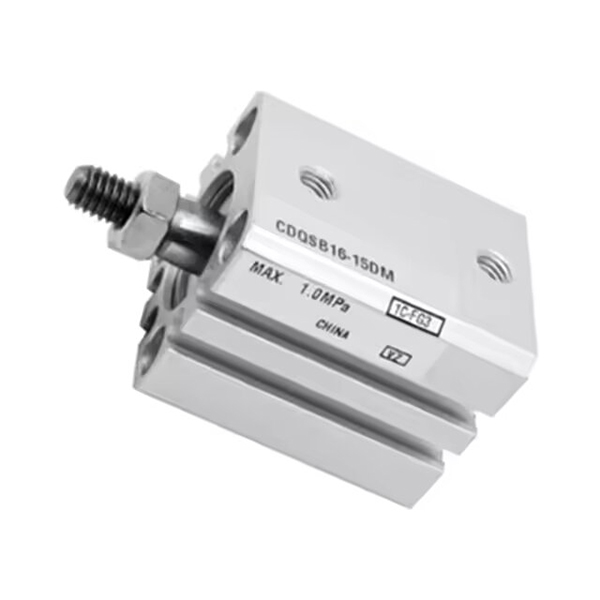

   1. Príklad: CDQSB20-50D-M9BW

     -- C: Vstavaný magnet (CDQS); nie C = nemagnetické CQS

     -- DQS: Názov série

     -- B = jednoduchá tyč; W = dvojitá tyč; K = nerotujúca tyč; KW=dvojitá tyč proti otáčaniu

     -- 20: Veľkosť otvoru 12/16/20/25 mm

     -- 50: Dĺžka zdvihu 5~300 mm

     -- D: Nová štandardná štruktúra

     -- M9BW: Možnosť magnetického spínača

Technické špecifikácie

Teoretická sila ťahu a ťahu @ 0,5 MPa

Zhrnutie jednej vety

     Ultrakompaktný tenký pneumatický valec SOLH CQS s viacerými konštrukčnými variantmi, vysokou tuhosťou a krátkym telom, ideálny vysoko presný pohon s krátkym zdvihom pre obmedzené priestorové 3C a polovodičové automatizačné zariadenia.
