Značka: SOLH by Richge Technology

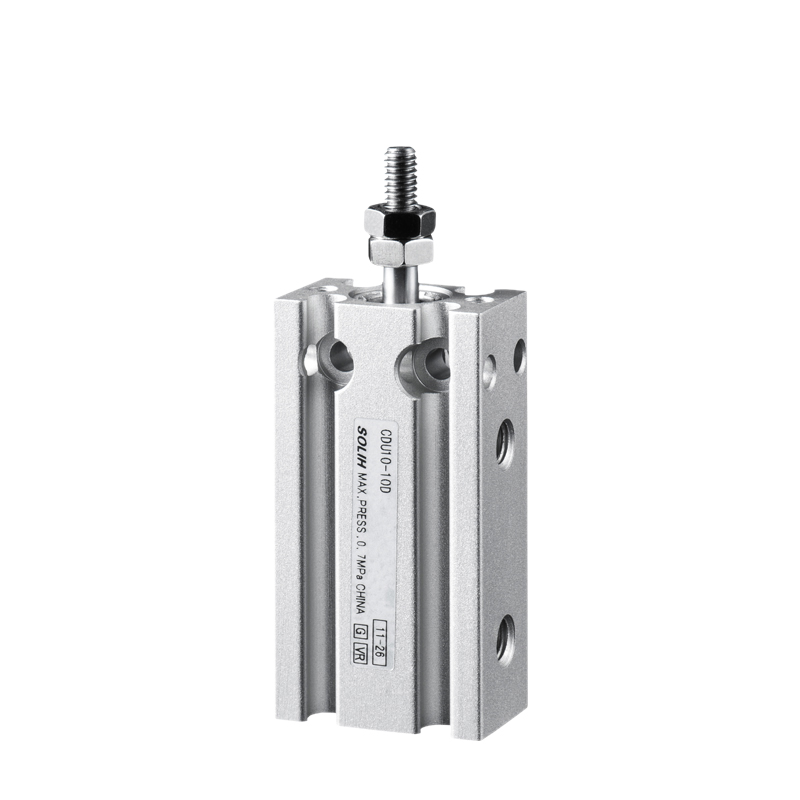

SOLH séria CU/CDU obdĺžnikový valec s voľnou montážou. Viacplošné montážne otvory umožňujú priamu inštaláciu v akejkoľvek orientácii bez držiakov. Ultratenký kompaktný dizajn široko používaný pre ľahké tlačenie, upínanie a polohovanie v automatizačných zariadeniach s obmedzeným inštalačným priestorom.
|
Model |
Funkcia |
Aplikácia |
| CU |
Bez magnetického krúžku nie je možné namontovať magnetické spínače |
Nákladovo citlivé projekty bez spätnej väzby |
| CDU |
Vstavaný magnet podporuje magnetické senzory CMSH/DMSH |
Je potrebné zistiť polohu vysunutia/zatiahnutia |
| CUK/CDUK |
Nerotujúca piestna tyč |
Uhol obrobku musí byť pevný, aby sa zabránilo otáčaniu hriadeľa |
| CUW/CDUW |
Dvojitá piestna tyč, integrované vedenie, ochrana proti skrúteniu |
Aplikácie s bočným zaťažením a ofsetovou silou |
-- Viacsmerná montáž: Nainštalujte zospodu, zboku alebo z čelnej strany, ušetrite montážnu konzolu;
-- Tenké obdĺžnikové telo, o 40 % tenšie ako štandardný valec spojovacej tyče;
-- Viacnásobné štruktúry: štandardná jednoduchá tyč, tyč proti otáčaniu, tyč s dvojitým vedením;
-- Verzia so vstavaným magnetom (CDU) s nastaviteľnými štrbinami pre senzory;
-- Samomazné ložisko, nepretržitá prevádzka bez oleja;
- Pevné gumené nárazníky na zníženie nárazu a hluku.
1. Príklad：CDU16×30S
-- CDU: Názov série, C=vstavaný magnet; K = nerotujúca tyč; W = dvojitá tyč
-- 16: Veľkosť otvoru (mm):6,10,16,20,25,32
-- 30: Dĺžka zdvihu (mm)
-- S: Štandardná špecifikácia
|
Parameter |
Špecifikácia |
| Veľkosť otvoru |
6,10,16,20,25,32 mm |
| Štandardný zdvih |
5 ~ 60 mm |
| Herecký typ |
Dvojčinné (predvolené); jednočinná pružina vratná/výsuvná |
| Prevádzkový tlak |
Dvojčinné: 0,05 ~ 0,7 MPa; Jednočinné: 0,15 ~ 0,7 MPa |
| Dôkazný tlak |
1,05 MPa |
| Teplota |
-10~60 ℃ (žiadny ľad vo vzduchu) |
| Rýchlosť piestu |
50~500 mm/s |
| Vankúš |
Pevný gumený nárazník na oboch koncoch |
| Port závit |
M5 × 0,8 (φ6/10); PT1/8 (φ16~32) |
| Mazanie |
Bezolejová prevádzka |
|
Vŕtanie (mm) |
Oblasť ťahu/ťahu |
0,2 MPa |
0,4 MPa |
0,6 MPa |
0,7 MPa |
|
6 |
28,3 / 25,4 |
5,7 / 5,1 |
11,3 / 10,2 |
17,0 / 15,2 |
19,8 / 17,8 |
|
10 |
78,5 / 70,7 |
15,7 / 14,1 |
31,4 / 28,3 |
47,1 / 42,4 |
54,9 / 49,5 |
|
16 |
201,1 / 181,0 |
40,2 / 36,2 |
80,4 / 72,4 |
120,7 / 108,6 |
140,8 / 126,7 |
|
20 |
314,2 / 282,7 |
62,8 / 56,5 |
125,7 / 113,1 |
188,5 / 169,6 |
219,9 / 197,9 |
|
25 |
490,9 / 452,4 |
98,2 / 90,5 |
196,4 / 181,0 |
294,5 / 271,4 |
343,6 / 316,7 |
|
32 |
804,2 / 754,8 |
160,8 / 151,0 |
321,7 / 301,9 |
482,5 / 452,9 |
562,9 / 528,4 |
-- 3C & polovodičový mikro prípravok, zátka, lisovacia tvarovka;
-- Všeobecné automatické upínanie, polohovanie a prepínanie materiálu;
-- Montáž domácich spotrebičov a hardvéru; baliace zariadenia na triedenie ľahkého nákladu.
Obdĺžnikový pneumatický valec SOLH CU/CDU s voľnou montážou podporuje viacuhlovú inštaláciu bez konzoly, s variantmi neotočnej a dvojito vedenej tyče, široko používaný na polohovanie a upínanie ľahkej automatizácie s krátkym zdvihom.
