Dvojitý valec série CXS

Dvojitý valec série CXS | Kompaktný pneumatický valec s vysokou tuhosťou s nulovou rotáciou

Značka: SOLH by Richge Technology

Prehľad produktu a základná štruktúra

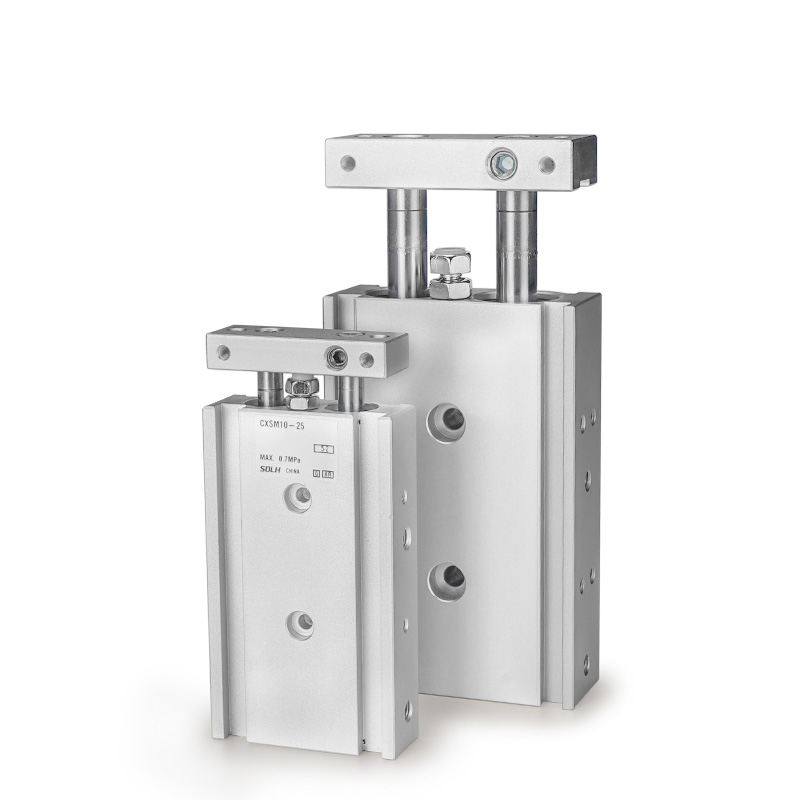

     Séria SOLH CXS je tenký dvojvalec s vysokou tuhosťou, ktorý využíva integrovanú štruktúru s dvojitým piestom a dvojitou vodiacou tyčou. Vďaka koaxiálnym duálnym tyčiam a synchrónnemu pohonu s dvoma piestami poskytuje takmer dvojnásobný ťah v porovnaní s jednovalcami, spárovaný s ultra presným výkonom ±0,1° pri nulovej rotácii. Vďaka vynikajúcej tuhosti a vysokej odolnosti voči bočnému zaťaženiu tento valec nevyžaduje žiadne ďalšie vodiace príslušenstvo, dokonale sa hodí na vysoko presný lineárny pohyb, ako je vyberanie a umiestňovanie, prenos materiálu, polohovanie a ľahké lisovanie v kompaktných automatizovaných priestoroch.

Hlavné štrukturálne výhody

• Integrácia dvojitého piestu a dvojitej vodiacej tyče: Voliteľné konfigurácie klzných ložísk (M) a guľôčkových ložísk (L) s plne univerzálnymi celkovými rozmermi, kompatibilnými s rôznymi pracovnými podmienkami a rozpočtom nákladov.

• Štandardný magnetický a nárazníkový dizajn: Vstavaný magnetický krúžok (štandardná prípona Z) si vyhradzuje pozície pre priamu inštaláciu magnetického spínača bez ďalších konzol. Dvojitý gumový nárazník je štandardný; vzduchový nárazník je voliteľný pre modely s veľkým otvorom, aby sa eliminoval náraz pri vysokej rýchlosti.

• Zabudovaná vysoká tuhosť: Integrovaná dvojitá tyčová štruktúra výrazne zvyšuje celkovú štrukturálnu stabilitu, účinne odoláva bočnému a excentrickému zaťaženiu a zabezpečuje stabilnú a opakovateľnú presnosť lineárneho pohybu.

Klasifikácia základnej podsérie (typ ložiska a tyče)

Séria CXS zahŕňa štyri hlavné modely, ktoré plne zodpovedajú nízkorýchlostným ťažkým nákladom, vysokorýchlostným presným a obojstranným pracovným scenárom cez tyč pre kompaktné automatizačné zariadenia.

Vyplňte pravidlá pre pomenovanie modelov

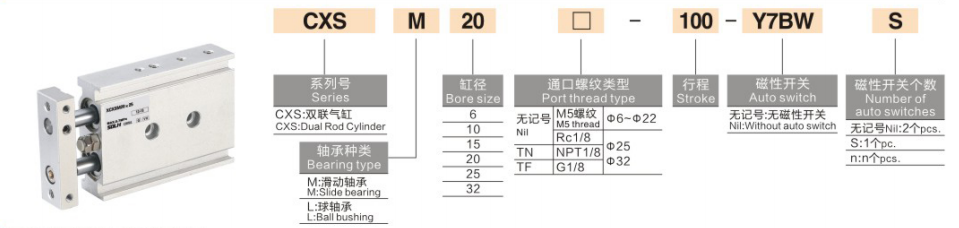

Príklad modelu: CXSM20-50Z-M9B

1. Definícia kódu pomenovania

1. Kód série: CXS + typ ložiska a tyče (M / L / WM / WL)

2. Veľkosť otvoru: 6 / 10 / 15 / 20 / 25 / 32 mm (celý štandardný rozsah vŕtania)

3. Štandardný zdvih: 5/10/15/20/25/30/35/40/45/50/60/70/75/80/90/100 mm (maximálny zdvih: 100 mm)

4. Konfigurácia vyrovnávacej pamäte a magnetického krúžku

￮ Z: Štandardná konfigurácia (vstavaný magnetický krúžok + dvojitý gumený nárazník, kompatibilný s inštaláciou magnetického spínača)

￮ AZ: Vzduchový nárazník (iba pre veľké otvory φ20/25/32, pre scenáre s vysokou rýchlosťou a veľkým zaťažením proti nárazu)

￮ Žiadna prípona Z: Nemagnetický typ (inštalácia magnetického spínača nie je k dispozícii)

5. Magnetický spínač: Voliteľné modely D-M9B, D-A93, D-M9N a ďalšie; priamo inštalované na bočné drážky vodiacej tyče bez montážnych konzol

6. Uzamknúť zariadenie (voliteľné): R (uzamknutie konca zatiahnutia), P (uzamknutie konca vysunutia)

Všeobecné štandardné technické parametre

(Štandardné testovacie podmienky: 20℃ normálna teplota, suchý vzduch)

• Prevádzkový režim: Dvojčinný dvojpiestový synchrónny pohon (výstup s dvojitým ťahom)

• Rozsah pracovného tlaku: 0,1 ~ 0,7 MPa (minimálny pracovný tlak: 0,1 MPa)

• Dôkazný tlak: 1,05 MPa

• Teplota okolia: -10 ℃ ~ 60 ℃ (konvenčné prostredie bez ľadu)

• Prevádzková rýchlosť: 30~300 mm/s (CXSL vysokorýchlostný typ až do 400 mm/s)

• Presnosť proti rotácii: ±0,1° (ultra vysoká presnosť, takmer nulová torzia)

• Režim vyrovnávacej pamäte: Dvojitý gumový nárazník ako štandard; vzduchový nárazník (AZ) voliteľný pre otvory φ20/25/32

• Veľkosť potrubného portu

￮ φ6/10/15: M5 × 0,8

￮ φ20/25/32: Rc1/8

• Spôsob montáže: 3-stranná montáž (spodná / horná / bočná), flexibilná inštalácia prispôsobená rôznym kompaktným usporiadaniam zariadení

Teoretické údaje o ťahu a napätí (@0,5 MPa, jednotka: N)

Dvojpiestová štruktúra poskytujedvojitá výstupná sila v porovnaní s jednopiestovými valcami s rovnakou veľkosťou otvoru

Sprievodca rýchlym výberom

1. Výber typu ložiska a tyče: Vyberte si CXSM pre pracovné podmienky odolné voči opotrebovaniu a veľkému zaťaženiu; vyberte CXSL pre vysokorýchlostnú a ultra plynulú prevádzku; prijať CXSWM/CXSWL pre obojstranný výstup cez tyč a požiadavky na obojstrannú prevádzku.

2. Výber magnetickej konfigurácie: Select Z prípona so zabudovaným magnetickým krúžkom na detekciu polohy zdvihu; vynechajte príponu Z pre scenáre nemagnetickej aplikácie.

3. Výber konfigurácie vyrovnávacej pamäte: Vybavenie vzduchovým nárazníkom AZ pre vysokorýchlostné pracovné podmienky s dlhým zdvihom a vysokým nárazom; prijať štandardný gumený nárazník pre bežné všeobecné scenáre.

4. Výber vŕtania a zdvihu: Potvrďte veľkosť otvoru podľa skutočných požiadaviek na ťah a zaťaženie; štandardný rozsah zdvihu je 5~100 mm s maximálnym limitom zdvihu 100 mm.

Zhrnutie jednej vety

     Dvojpiestový valec série SOLH CXS sa vyznačuje dvojpiestovým výstupom s dvojitým ťahom, presnosťou nulovej rotácie ±0,1°, vysokým odporom bočného zaťaženia a voliteľným vzduchovým tlmičom, ktorý slúži ako cenovo výhodné riešenie s vysokou presnosťou pohonu pre kompaktné automatizované polohovacie, lisovacie a odovzdávacie stanice.
