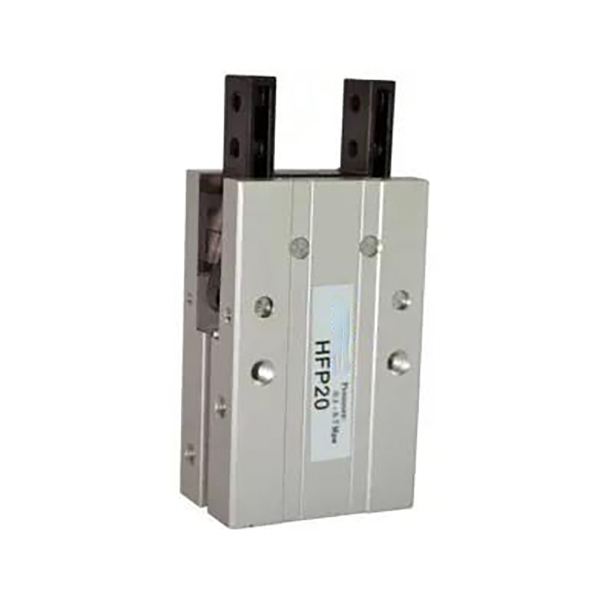

Mechanický paralelný štýl série HFP

Úsporný paralelný pneumatický uchopovač radu HFP

Značka: SOLH by Richge Technology

Prehľad produktov

     Séria SOLH HFP využíva mechanický pákový prevod pre 2-čeľusťové paralelné otváranie a zatváranie. Prednosti jadra: jednoduchý pákový mechanizmus s konkurenčnou cenou, stabilný upínací výkon, trojstranná univerzálna montáž, továrensky predinštalovaný magnet a dlhá životnosť odolná voči opotrebovaniu. Ide o hlavné ekonomické riešenie paralelného uchopovača pre nízkozáťažové vysokofrekvenčné nakladanie/vykladanie a nákladovo citlivé automatizované stanice.

Základná štruktúra a prevádzkové funkcie

     -- Pracovný princíp: Piest tlačí zostavu páky, aby poháňal dve čeľuste pre paralelný pohyb. Čistý mechanický pákový pohon, menej komponentov, nízke náklady na údržbu.

     -- Silová charakteristika: Čeľuste sa zovrú, keď sa piest vysunie a uvoľnia, keď sa zatiahne. Upínacia sila je o 20%~30% vyššia ako otváracia sila pre bezpečnejšie držanie obrobku.

     -- Stabilita a presnosť: Veľká kontaktná plocha medzi čeľusťami a hlavným telom znižuje otrasy a zlepšuje presnosť upnutia. Kovové oddeľovacie platne izolujú trecie plochy, aby sa znížilo opotrebenie a predĺžila životnosť.

     -- Flexibilná montáž: Tri montážne plochy (bočná / spodná / zadná). Integrované drážky snímača podporujú priamu inštaláciu magnetického spínača bez ďalších držiakov.

     - Materiál a odolnosť: Telo z tvrdého eloxovaného hliníka, časti páky odolné voči opotrebovaniu a čeľuste z nehrdzavejúcej ocele. Životnosť mechanického cyklu ≥ 5 miliónov krát, vhodná pre nepretržitú vysokofrekvenčnú automatizáciu.

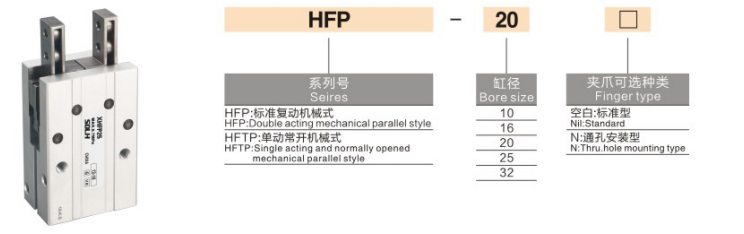

Kompletné pravidlo kódovania modelu

  1. Príklad modelu：HFP20+2CS1-G

 2. Referenčné príklady štandardných objednávok

     -- HFP16：Vŕtanie 16, dvojčinný základný model bez spínača

     -- HFP25N：Vŕtanie 25, verzia s montážou cez otvor

     -- HFP32+2CS1-G：Bore 32, vybavený dvoma magnetickými spínačmi CS1-G

Univerzálne základné technické špecifikácie (dvojité pôsobenie @ 0,5 MPa)

Hlavné konkurenčné výhody

   1. Vynikajúca nákladovo-výkonná štruktúra páky

     -- Jednoduchý mechanický prevod znižuje počet dielov. Výkon blízky špičkovým paralelným uchopovačom, zatiaľ čo cena dosahuje iba 1/2~2/3 modelov typu vodiacich koľajníc.

   2. Vyššia upínacia sila zvyšuje bezpečnosť

     -- Upínacia sila počas vysúvania je o 20 % ~ 30 % väčšia ako sila uvoľnenia, čím sa znižuje riziko skĺznutia obrobku pri podmienkach nízkeho zaťaženia.

   3.Trojsmerná univerzálna montáž

     -- Montážne otvory dostupné na bočnej, spodnej a zadnej strane, podporujú horizontálnu, vertikálnu a bočnú montáž pre jednoduché uvedenie do prevádzky na mieste.

   4. Vstavaný magnet, pripravený na inštaláciu snímača

     - Štandardne integrovaný permanentný magnet. Telo vyhradené posuvné drážky pre spínače CS1-G; nie sú potrebné žiadne ďalšie montážne konzoly.

   5. Konštrukcia odolná voči opotrebovaniu pre vysokocyklovú prevádzku

     -- Kovové antifrikčné separátory znižujú opotrebenie komponentov a poskytujú dlhú životnosť pre kontinuálne automatizované výrobné linky.

Montážne formy a typické priemyselné aplikácie

   1. Možnosti montáže

     -- Bočná montáž: Horizontálne upínanie pre nakladanie/vykladanie montážnej linky

     -- Spodná montáž: Vertikálne zdvíhanie pre vstrekovanie a vyberanie a umiestňovanie obrábacích strojov

     -- Zadná montáž: Bočné uchytenie pre stiesnené úzke stanice

   3. Typické aplikačné scenáre

     -- 3C & Electronics: Uchytenie miniatúrnych plastových komponentov, hardvérových častí a krytov batérií

     -- Automobilové komponenty: Prenášanie malých lisovaných dielov, gumených prvkov a vnútorných obložení

     -- Balenie a logistika: Vychystávanie malých kartónov, plastových tašiek a miniatúrnych paliet

     -- Všeobecná automatizácia: Upínanie polohy stanice a manipulácia s vysokofrekvenčným vratným pohybom

Porovnanie výberu: HFP páka VS HFY Pivot VS MHZ2 Lineárne vodiace chápadlo

3-krokový sprievodca rýchlym výberom

   1. Výber otvoru na základe hmotnosti obrobku

     -- 10 ≤ 1 kg; 16 = 1 ~ 2 kg; 20 = 2 ~ 3 kg; 25 = 3 ~ 5 kg; 32 = 5 ~ 8 kg. Rezerva ≥30 % bezpečnostná rezerva.

   2. Overenie zdvihu

     -- Zabezpečte zdvih čeľuste ≥ vonkajší rozmer obrobku plus minimálnu vzdialenosť 2 mm, aby ste predišli mechanickému rušeniu.

   3. Zhoda konfigurácie

     - Automatické blokovanie signálu: Vybavte dva magnetické spínače CS1-G na detekciu otvoreného a zatvoreného stavu.

     -- Stiesnené usporiadanie zariadenia: HFP trojstranná montáž poskytuje flexibilné inštalačné riešenia.

Zhrnutie jednej vety

     Ekonomické paralelné pneumatické chápadlo pákového typu SOLH HFP sa vyznačuje mechanickým pákovým pohonom s vyššou upínacou silou, trojstranným univerzálnym upevnením a vstavaným magnetickým krúžkom, ideálne nízkonákladové riešenie uchopenia ľahkého a stredného zaťaženia pre vysokofrekvenčné 3C, balenie a všeobecné automatizované manipulačné stanice citlivé na náklady.
