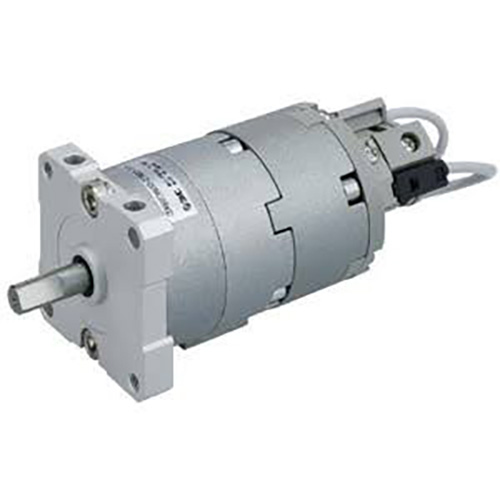

Rotačný aktuátor s lopatkovým typom s voľnou montážou série CRBU2

Značka: SOLH by Richge Technology

Umiestnenie produktu a základné štrukturálne vlastnosti

     Séria SOLH CRBU2 je rotačný výkyvný valec typu mini lopatky určený pre presné rotačné stanice s obmedzeným priestorom, s možnosťou voľnej montáže v rôznych smeroch, ultratenkým ľahkým telom, nulovou vôľou prevodu a širokým uhlom výkyvu. Dostupné veľkosti vŕtania: 10/15/20/30/40, s možnosťou jednej/dvojitej lopatky na splnenie rôznych požiadaviek na rotačné preklápanie s ľahkým zaťažením.

 1. Hlavné prvky dizajnu

     -- Priamy pohon lopatiek (S jedna lopatka / D dvojitá lopatka): Bez prevodovky, nulová vôľa, plynulé otáčanie a ultra presné polohovanie

     -- Plne voľný montážny cylindrický obrys: Montáž hore/dole/vľavo/vpravo/axiálne bez dodatočných montážnych konzol; O 12 % ľahší ako CRB2 pre kompaktné usporiadanie zariadenia

     -- Plný rozsah uhla výkyvu: Jedna lopatka 90°/180°/270°; Dvojitá lopatka 90°/100°, maximálne výkyv jednej lopatky až 270°

     - Rozloženie dvoch hadičiek: Štandardný bočný port (bez prípony) / axiálny port (prípona E), aby zodpovedal rôznym usporiadaniam vedenia potrubia

     -- Rozšíriteľné funkčné moduly: Voliteľná jednotka na nastavenie uhla W a vstavaný magnetický krúžok na inštaláciu magnetického spínača; žiadne radiálne vyčnievajúce časti pre úsporu miesta v skrinke

     -- Prémiový tesniaci systém s nízkym únikom: Špeciálne kompozitné tesnenie so zabudovaným polohovacím dorazom, ultranízky vnútorný únik, bezolejová prevádzka vhodná pre čisté výrobné prostredia

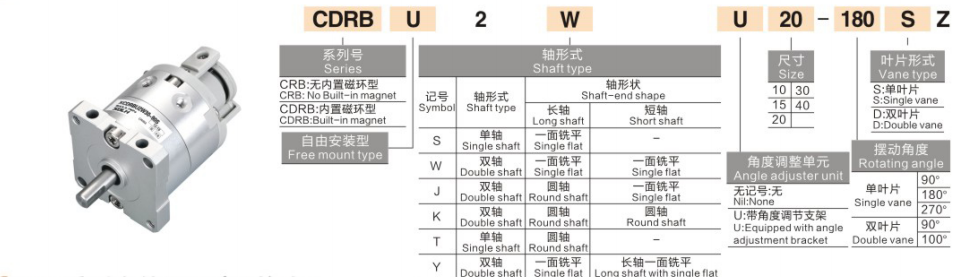

Vyplňte pravidlo pomenovania modelov

  1. Príklad modelu: CRBU2WU20-180SE-M9BW

 2. Referenčné príklady štandardných objednávok

     -- Štandardný jednolopatkový bočný port: CRBU2-20-180S

     -- S nastavením uhla + dvojitá lopatka: CRBU2W30-90D

     -- Axiálny port + magnetický spínač: CRBU2-15-270SE-M9B

Štandardné univerzálne technické špecifikácie (skúšobný tlak: 0,5 MPa)

  1. Všeobecné parametre výkonu

     -- Rozsah prevádzkového tlaku: Veľkosť 10/15: 0,2~0,7MPa; Veľkosť 20/30/40: 0,15~1,0MPa

     -- Prevádzková teplota okolia: 5 ~ 60 ℃ (bez námrazy vo vzduchovom potrubí)

     -- Presnosť uhlového opakovaného polohovania: ±0,01°, stabilná rotácia s nulovou vôľou

     -- Vstavaná vyrovnávacia pamäť: Žiadna; externý tlmič nárazov konfigurovateľný samostatne

     - Prípustná kinetická energia nárazu: 0,00015 ~ 0,04 J (zvyšuje sa úmerne s veľkosťou otvoru)

     -- Požiadavka na mazanie: Vo výrobe vopred namazané bezolejové prevedenie

  2. Tabuľka teoretického výstupného krútiaceho momentu (jednotka: N·m @ 0,5 MPa)

  3. Referenčná hmotnosť a celkový rozmer (180° špecifikácia)

Hlavné konkurenčné výhody

  1. Voľná ​​montáž vo viacerých smeroch šetrí miesto

     -- Valcové hladké telo je možné upevniť skrutkami na akýkoľvek povrch bez konzol; O 12 % ľahšie telo, optimálna voľba pre vysoko kompaktné integrované rámy vybavenia

  2. Ultra presné uhlové polohovanie s nulovou vôľou

     -- Priamy pohon lopatiek eliminuje vôľu v zábere ozubených kolies, mimoriadne plynulé otáčanie s presnosťou opakovania ± 0,01° pre prísne presné uhlové kontrolné stanice

  3. Široký nastaviteľný rozsah výkyvu s voliteľnou dorazovou jednotkou

     -- Maximálny výkyv jednej lopatky 270°; Modul nastavenia uhla W umožňuje plynule nastaviteľný zdvih 0~240°, pohodlné dolaďovanie uhla viacerých staníc

  4. Dvojitá lopatka dodáva dvojnásobný krútiaci moment pod rovnakým obrysom

     -- Rovnaký vonkajší rozmer, model D s dvoma lopatkami poskytuje dvojnásobný krútiaci moment ako S jednoduchou lopatkou, aby zvládli vyššie rotačné zaťaženie

  5. Bezolejová tesniaca štruktúra s dlhou životnosťou

     -- Kompozitné tesnenie s nízkym trením, životnosť viac ako 5 miliónov spínacích cyklov, kompatibilné s bežnou dielňou a bezprašnými čistými výrobnými linkami

Spôsoby montáže a typické priemyselné aplikácie

  1. Dve hlavné montážne formy

     - Priama montáž karosérie: Skrutky sa zaistia na akomkoľvek valcovom povrchu, je možná axiálna / radiálna inštalácia, rýchla demontáž a výmena

     - Pomocná kombinovaná montáž na plochú dosku: Upevnite horizontálne alebo vertikálne pomocou montážnej dosky, ideálne pre koncový efektor robota, skrytú inštaláciu zo strany zariadenia a zhora

  2. Typické aplikačné scenáre

     -- 3C Electronics Automation: Preklápanie mini komponentov, otočné polohovanie kamery, prepínanie uhla prípravku, otočné indexovanie kontrolnej stanice

     -- Presné montážne linky: Otočný mechanizmus na uťahovanie skrutiek, nastavenie uhla zalisovania koncovky, ľahký obrobok otočený o 180°

     -- Baliace stroje: Rotácia prepážky materiálu, jemné doladenie uhla pripevnenia štítkov, rotačné podávanie s krátkym zdvihom

     -- Všeobecné automatizačné vybavenie: Otočný spínač dverí zariadenia, spínanie výrobnej stanice, vysokofrekvenčné vratné otáčanie s ľahkým zaťažením

Porovnanie výberu: Rotačný aktuátor CRBU2 s voľnou montážou VS CRB2 so štandardnou montážou

3-krokový sprievodca rýchlym výberom

  1. Výber veľkosti otvoru na základe zaťaženia krútiaceho momentu

     - Vypočítajte skutočný pracovný krútiaci moment, vyberte model s 50% bezpečnostnou rezervou krútiaceho momentu:

     -- 10 ≤ 0,13 N·m / 15 ≤ 0,33 N · m / 20 ≤ 0,82 N · m / 30 ≤ 2,06 N · m / 40 ≤ 3,92 N · m

  2. Výber typu lopatky

     -- Ľahké zaťaženie s nízkym krútiacim momentom → S jedna lopatka; Vysoké rotačné zaťaženie → D dvojitá lopatka (dvojitý krútiaci moment)

  3. Zhoda konfigurácie

     -- Vyžaduje sa jemné doladenie uhla: Pridajte príponu W jednotky na nastavenie uhla (0~240° plynule nastaviteľné)

     -- Spätná väzba signálu polohy PLC: Vybavte magnetický spínač M9B/M9BW na detekciu obojsmerného rotačného limitu

     -- Požiadavka na smerovanie potrubia: Prázdne pre štandardný bočný port, prípona E pre axiálny centrálny vzduchový port

Zhrnutie jednej vety

     Lopatkový rotačný valec SOLH CRBU2 s voľnou montážou sa vyznačuje ľubovoľnou inštaláciou bez držiaka, presnosťou ± 0,01° s nulovou vôľou, možnosťou dvojitého jedno/dvojitého krútiaceho momentu lopatiek a usporiadaním bočného/axiálneho vzduchového otvoru, s voliteľným W nastavovačom uhla a magnetickým spínačom M9BW, ľahkým kompaktným riešením pre 3C, precíznou montážou a balením rotačných preklápacích staníc s ľahkým zaťažením.
