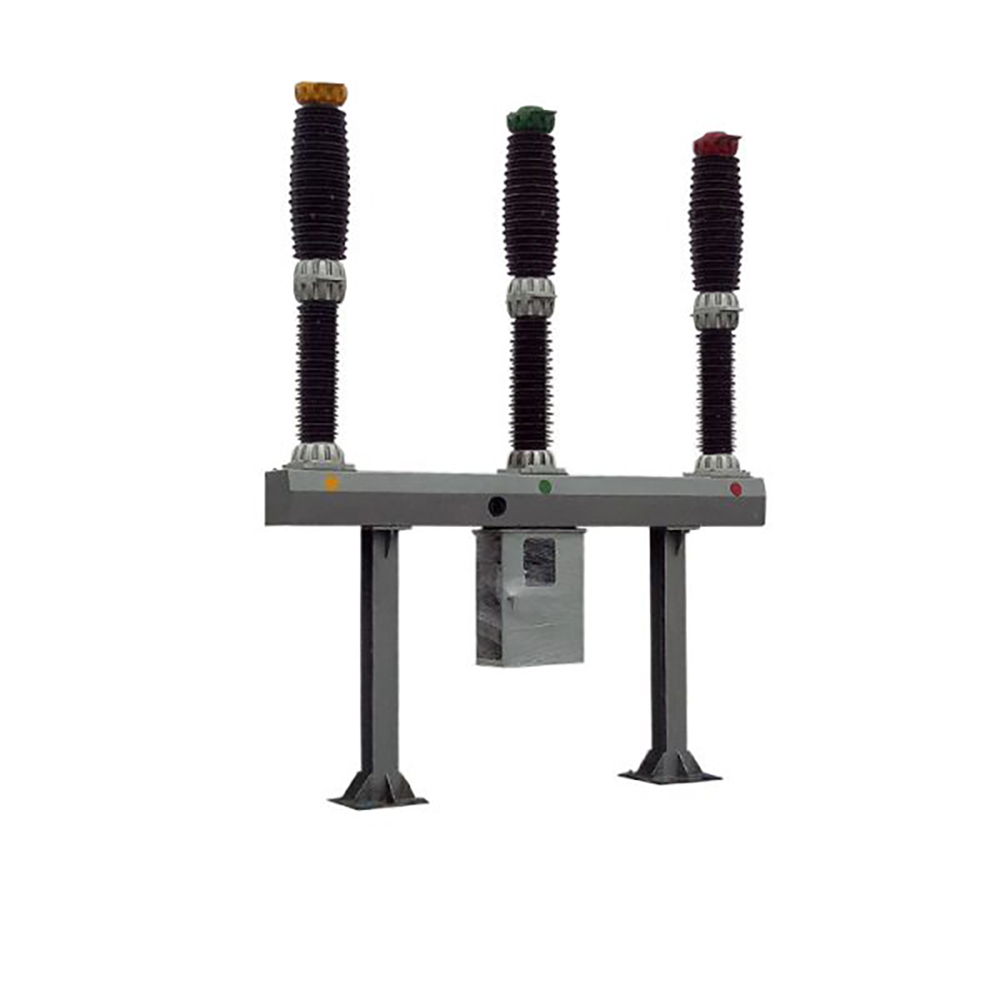

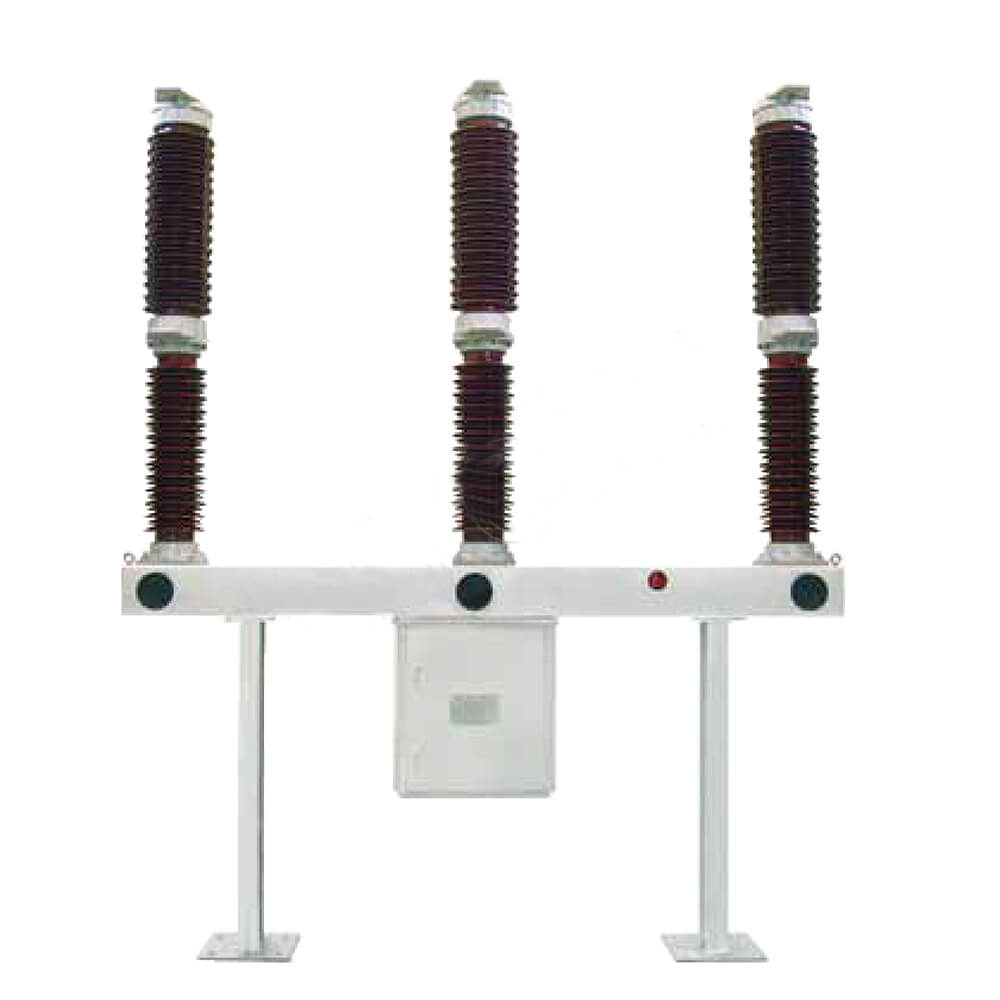

LW36-126 110KV 126KV Outdoor SF6 istič

LW36-126 110KV 126KV Outdoor SF6 istič

LW36-126/145 je kombinovaný prístroj, ktorý obsahuje živý obvod SF6 Live Tank s technológiou vyhynutia oblúka s vlastným postiebením. Uzatvárače sú k dispozícii pre jednotlivé alebo tri pólové operácie ， sa používa na prelomenie menovitého prúdu, poruchového prúdu alebo prepínania elektrických riadkov alebo na prepínanie elektrických riadkov, a tak realizuje kontrolu a ochranu napájacieho systému. Je schopný pravidelnej prevádzky a môže sa tiež použiť ako spojovací obvod. Nový jarný operačný mechanizmus zabezpečuje vysokú spoľahlivosť a bezpečnosť.

LW36-126/3150-40 samo-napätý vysoký napätie SF6 istič SF6 je vonkajší istič navrhnutý pre vysokonapäťové striedavé systémy. Je ideálny na použitie v elektrických mriežkách s maximálnym napätím 145 kV a menovkou frekvenciou 50 Hz. Tento istič sa používa na prerušenie menovitých prúdov, poruchových prúdov alebo na prepínanie obvodov, čím sa poskytuje základné riadenie a ochrana energetických systémov. Je tiež vhodný na použitie ako prerušovač odkazov v sieťových prepojeniach.

Tento produkt používa plyn SF6 ako hasiace a izolačné médium oblúka. Je vybavený najnovšou technológiou hasenia oblúkom s vlastným napätím a obsahuje nový jarný mechanizmus. LW36-126/3150-40 ponúka dlhú elektrickú životnosť, nízku prevádzku, nízky hluk a vysokú spoľahlivosť, čo z neho robí najspoľahlivejšiu voľbu pre oblasti vysokej nadmorskej výšky alebo pre výkonové systémy 132 kV. Môže tiež nahradiť dovozné výrobky rovnakého typu.

Štrukturálne vlastnosti

Pireč zavádza trojfázovú jednosmernú štruktúru porcelánového stĺpca. Tri fázy sú vybavené jarným operačným mechanizmom, ktorý je centrálne usporiadaný a prevádzkovaný trojfázový, takže vzhľad je nový a vynikajúci. Pi istič používa plyn SF6 ako izoláciu a hasiace médium oblúka. Počas prevádzky je pripojený trojpólový plyn SF6 ističa a na monitorovanie jeho tlaku a hustoty sa používa relé hustoty typu ukazovateľa. V dôsledku zásady hasenia oblúka a optimalizovaného návrhu v systéme pohybu ističa sa mechanická účinnosť účinne zlepšuje a prevádzková práca je minimalizovaná;

Vynikajúci prelomový výkon a dlhý elektrický život;

Montážny rámec a podpora sú vyrobené z vysoko kvalitných oceľových dosiek, ktoré sú ohnuté ako celok. Povrchové ošetrenie prijíma proces galvanizácie horúcich hornín. Všetky exponované upevňovacie prvky sú vyrobené z vysokopevnostných materiálov a galvanizovaných v horúcej ploche alebo štandardných častí z nehrdzavejúcej ocele. Škrupina mechanizmu je vyrobená z nehrdzavejúcej ocele, takže produkt má vynikajúci odolnosť proti korózii; vysoká mechanická spoľahlivosť a môže sa prevádzkovať často;

Vzhľadom na prirodzenú vysokú izoláciu pevnosti hexafluoridového plynu síry a optimálneho kontaktného pohybu ističa obvod prelomí kapacitný prúd bez vládnutia; Hladina vonkajšej izolácie je vysoká, vonkajšia izolácia je navrhnutá s veľkou vzdialenosťou plazivosti, vzdialenosť pomeru vzpriamene je ≥ 31 mm/kV a výkon odporu nečistôt je vynikajúci. Môže tiež bezpečne fungovať v drsnom prostredí;

Silná prúdová kapacita: test zvýšenia teploty sa vykonáva podľa 1,2 -násobku menovitému prúdu 3150a, to znamená 3780a, a stále existuje veľký okraj pre zvýšenie teploty v každom bode;

Celkový vzhľad produktu je kompaktný, inštalácia a uvedenie do prevádzky na mieste sú pohodlné a pracovné zaťaženie údržby je malé.

Aplikácie:

Ochrana výkonovej mriežky: Všeobecne sa používané v siete napätia 132 kV alebo vyššieho napätia na ochranu a riadenie.

Prepínacie operácie: Vhodné na prepínanie obvodov a ako istič prepojenia v prepojeniach napájacieho systému.

Použitie vysokej nadmorskej výšky: Ideálne na použitie v oblastiach s vysokými nadmorskými prácami kvôli jeho robustnému dizajnu a pokročilej technológii.

Podmienky prostredia na použitie

Normálne podmienky prostredia na použitie spĺňajú nasledujúce požiadavky:

a) teplota okolitého vzduchu -25 ℃ (-40 ℃) ~ +40 ℃;

b) nadmorská výška ≤ 2500 m (2000 m);

c) rýchlosť vetra ≤34 m/s;

d) denný teplotný rozdiel ≤ 25 ℃;

e) intenzita slnečného svitu ≤ 1 000 W/m;

f) intenzita zemetrasenia o zemetrasení 8 stupňov (horizontálne zrýchlenie 0,2 g, vertikálne zrýchlenie 0,1 g);

g) hrúbka ľadu ≤ 10 mm;

h) úroveň znečistenia ovzdušia nepresahuje úroveň ⅲ v GB/T 5582;

i) Inštalačná lokalita vonkajšia.

Ak má používateľ osobitné požiadavky na podmienky prostredia používania, môže rokovať s odborníkmi v oblasti Liyond.

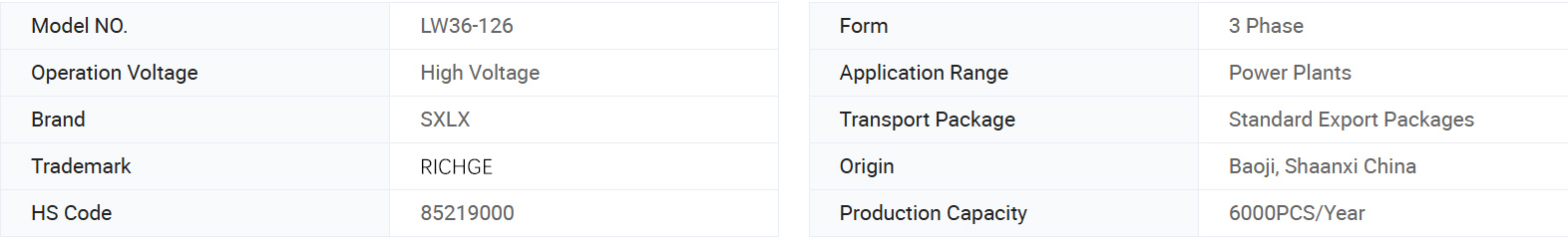

Základné informácie.

Technické parametre

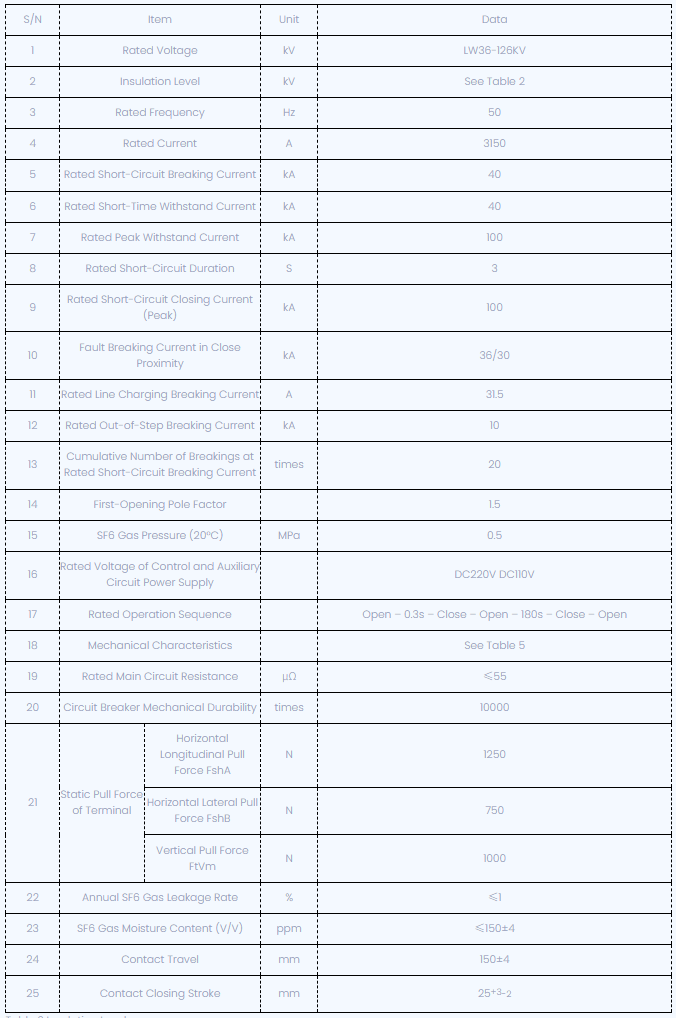

LW36-126 SF6 TECHNICKÉ PASYMERY

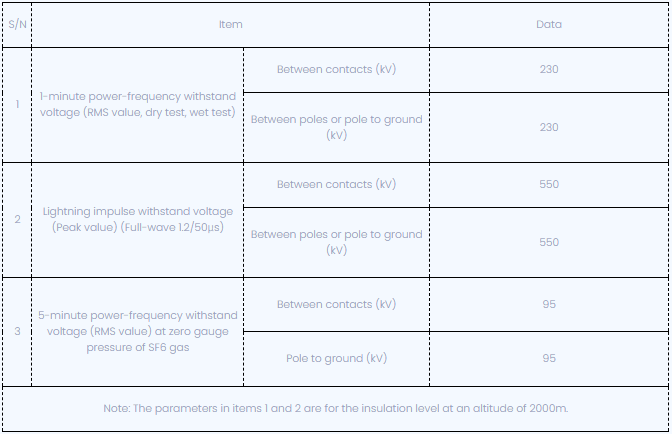

Tabuľka 2 úroveň izolácie

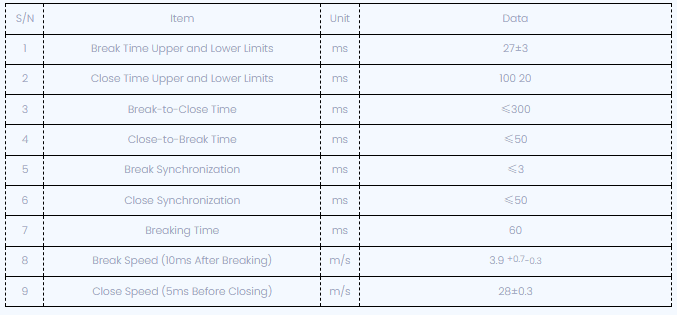

Tabuľka 3 Mechanické charakteristiky

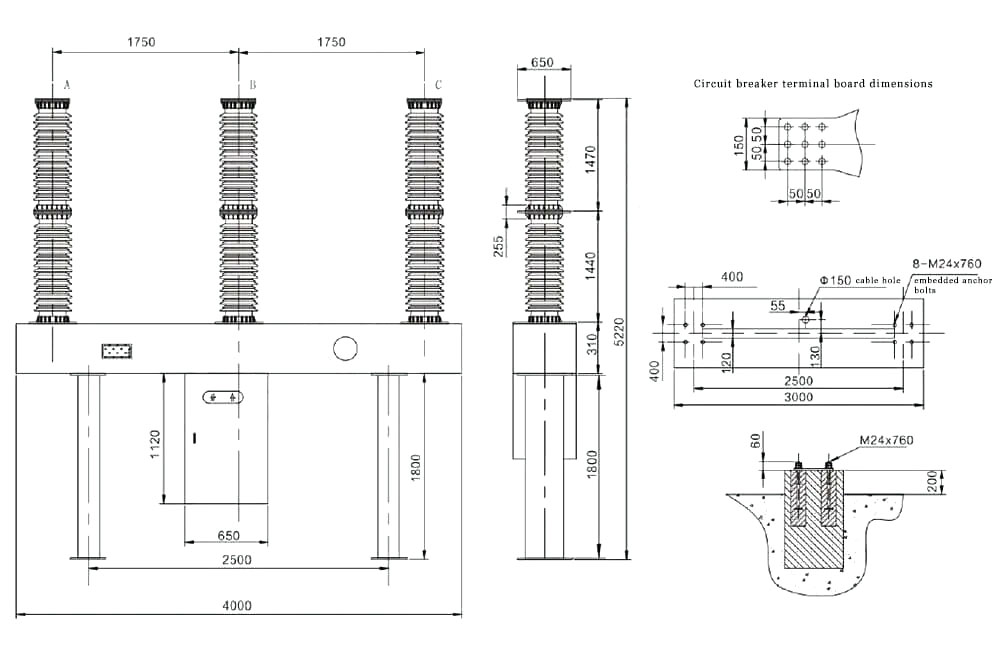

Technická kresba

LW36 SF6 OZNÁMENIE OBCHODNÉHO OBJEDNÁVKY

Model a špecifikácie ističa;

Menované elektrické parametre (napätie, prúd, prelomový prúd atď.)

Podmienky prostredia pre použitie (okolitá teplota, nadmorská výška, úroveň znečistenia životného prostredia)

Menované elektrické parametre riadiaceho obvodu (menovité napätie motora na ukladanie energie, menovité napätie otvárania a uzatváracej cievky);

Názov a množstvo náhradných dielov, špeciálnych zariadení a nástrojov (je potrebné si objednať osobitne);

Smer zapojenia primárneho horného terminálu.

LW36 SF6 OZNÁMENIE OBCHODNÉHO OBJEDNÁVKY

Model a špecifikácie ističa;

Menované elektrické parametre (napätie, prúd, prelomový prúd atď.)

Podmienky prostredia pre použitie (okolitá teplota, nadmorská výška, úroveň znečistenia životného prostredia)

Menované elektrické parametre riadiaceho obvodu (menovité napätie motora na ukladanie energie, menovité napätie otvárania a uzatváracej cievky);

Názov a množstvo náhradných dielov, špeciálnych zariadení a nástrojov (je potrebné si objednať osobitne);

Smer zapojenia primárneho horného terminálu.
