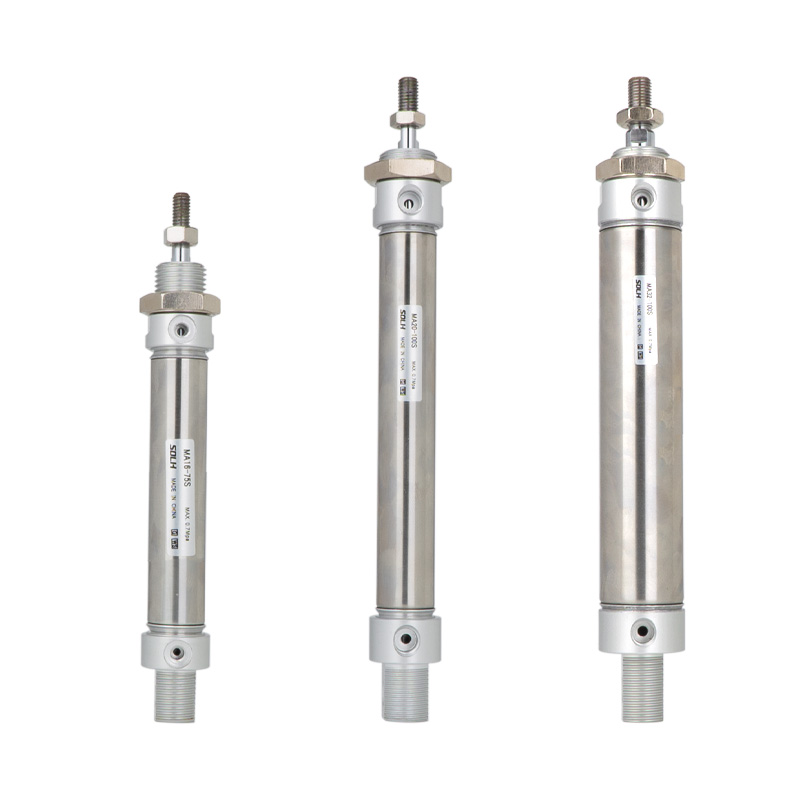

Mini valec z nehrdzavejúcej ocele série MA (hospodársky všeobecný typ)

Značka: SOLH by Richge Technology

Prehľad produktov

     Úsporný nerezový mini valec série SOLH MA, veľkosť otvoru φ16/20/25/32/40/50/63 mm. Zameniteľné s radom SMC CM2/CM3. Vysoký nákladový výkon, vyspelá štruktúra, univerzálne montážne rozmery a odolnosť proti korózii. Široko používaný v ľahkom priemysle, elektronike, obaloch, potravinárstve a malých automatizačných zariadeniach pre ľahké a stredné zaťaženie, rozpočtové, čisté alebo vlhké pracovné podmienky.

Základná štruktúra a funkcie dizajnu

   1. Štandard: Interný podnikový štandard, vysoko zameniteľný s SMC CM2/CM3.

   2. Materiál: valec a piestna tyč z nehrdzavejúcej ocele 304, koncové uzávery z hliníkovej zliatiny, odolné voči hrdzi pre vlhké, slabé kyseliny, slabé zásady a čisté prostredie.

   3. Štruktúra: Rolne zvlnený koncový uzáver a spojenie hlavne, stabilná štruktúra a konkurencieschopné náklady, rovný valcový tvar pre jednoduchú údržbu.

   4. Varianty prevádzky

     -- MA Dvojčinné: Prívod vzduchu na oboch koncoch, najbežnejší štandardný model

     -- Jednočinné predĺženie pružiny MSA: Po prerušení prívodu vzduchu sa automaticky vysunie

     -- Jednočinný pružinový návrat MTA: Pri prerušení prívodu vzduchu sa automaticky stiahne

     -- MAD Double Rod: Prút predĺžený na obe strany, synchrónny pohyb, zdvojený efektívny zdvih

     -- MAJ Nastaviteľný zdvih: Dvojčinný s jemným nastavením zdvihu pre presné polohovanie

   5. Vankúš: Štandardná gumená podložka proti kolízii; Voliteľný nastaviteľný vzduchový vankúš MAC na zníženie nárazu a hluku pri vysokorýchlostnom pohybe.

   6. Tesnenie: Špeciálne obojsmerné tesnenie s drážkou na uchovávanie oleja, nízky štartovací tlak, prevádzka bez oleja, životnosť ≥5 miliónov cyklov.

   7. Detekcia polohy: Všetky modely majú zabudovaný magnetický krúžok (prípona S), kompatibilný s magnetickými spínačmi AirTAC CS1-G alebo SMC M9B pre spätnú väzbu polohy piesta.

Kompletné pravidlo kódovania modelu

   1. Príklad modelu: MA25-100S-CM-FA

Referenčné príklady štandardných objednávok

     -- MA32-75S-CM：Bore32, stroke75, dvojčinný, valcový chvost, vstavaný magnet

     -- MTA20-50S-U: Vŕtanie 20, zdvih 50, jednočinný vratný pružinový vrat, plochý chvost

     -- MAJ40-100S-CA: vŕtanie 40, zdvih 100, nastaviteľný zdvih, vidlicový chvost

Univerzálne technické špecifikácie

Teoretický ťah a ťahová sila @ 0,5 MPa (jedna tyč, jednotka: N)

   1. Dvojčinné MA

   2. Jednočinný MTA (jarný návrat @ 0,5 MPa)

Montážne formy a odvodené modely

   1. Zadný chvost a možnosti montáže

     -- CM Cylindrický chvost: Štandardná priama montáž (najpopulárnejšie)

     -- CA Clevis tail: Zadný sklopný pre výkyvný mechanizmus

     -- U Flat tail: Rovinná inštalácia pre obmedzený axiálny priestor

     -- FA/FB Príruba: Upevnenie prednej/zadnej prírubovej dosky

     -- LB Nožný držiak: Inštalácia bočnej axiálnej konzoly

     -- SDB Dvojitá vidlica: Sklopné spojenie pre výkyvný pohyb

   2. Hlavné odvodené verzie

     -- MA: Štandardný dvojčinný so zabudovaným magnetom

     -- MSA/MTA: Jednočinné vysúvanie / návrat pružiny

     -- MAD: Dvojitá dvojčinná

     -- MAJ: Nastaviteľný zdvih dvojčinný

     -- MAC: Dvojčinný s nastaviteľným vzduchovým vankúšom

3-krokový sprievodca rýchlym výberom

   1. Výber vŕtania: Vypočítajte požadovaný ťah a horizontálne zaťaženie, rezerva ≥ 50% bezpečnostná rezerva; vyberte MA prednostne pre projekty s nízkou a strednou záťažou a nákladovo citlivé projekty.

   2. Potvrdenie zdvihu: Pridajte extra 10 ~ 20 mm cestovnú rezervu; Maximálny zdvih: dvojčinný ≤ 500 mm, jednočinný ≤ 100 mm.

   3. Párovanie konfigurácií

     -- Prevádzka: Dvojčinný → MA; jednočinná vratná pružina → MTA; presné ladenie zdvihu → MAJ

     - Vankúš: Vyberte si nastaviteľný vzduchový vankúš MAC pri rýchlosti behu＞500 mm/s

     -- Spätná väzba polohy: Všetky modely vybavené vstavaným magnetom zodpovedajú magnetickým spínačom CS1-G / M9B

Zhrnutie jednej vety

     Ekonomický mini valec z nehrdzavejúcej ocele SOLH MA je zameniteľný so sériou SMC CM2/CM3, poskytuje množstvo variantov a viac možností montáže, nákladovo efektívny lineárny pohon pre automatizáciu s nízkou a strednou záťažou, baliace, potravinárske a elektronické výrobné linky.
