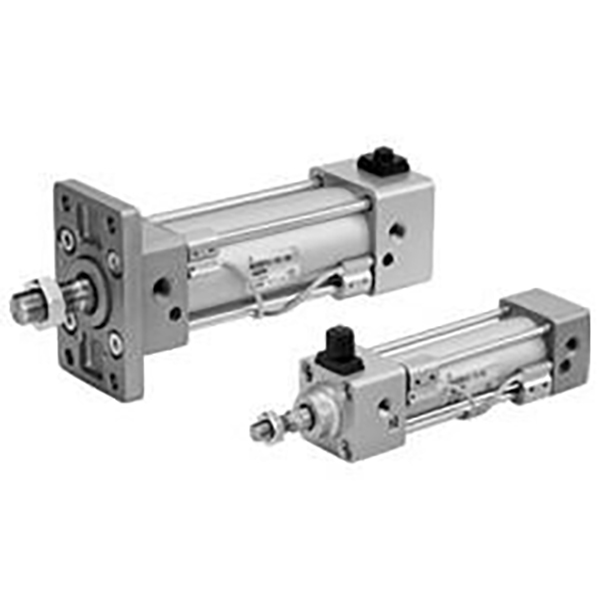

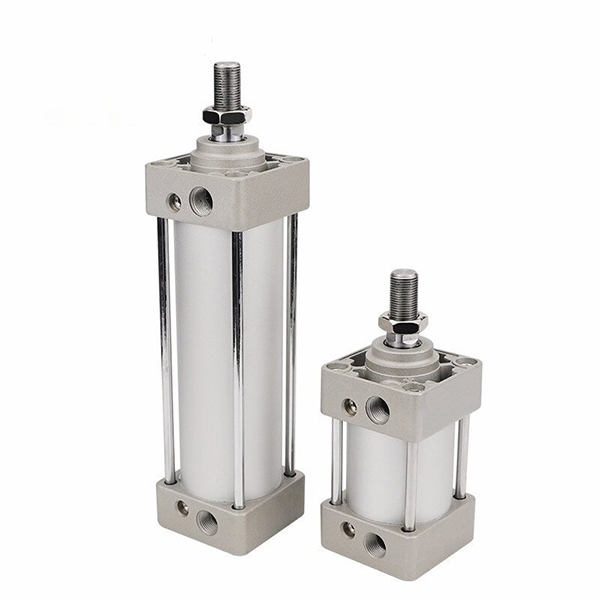

Ľahký štandardný valec spojovacej tyče radu MBB

Značka: SOLH by Richge Technology

Prehľad produktov

     Ľahký štandardný valec tiahla série SOLH MBB (séria MB-Z), vylepšený nástupca tradičnej série MB s 10% znížením hmotnosti. Vybavený štvorcovými koncovkami, nastaviteľnými obojstrannými vzduchovými vankúšmi a bohatými možnosťami montáže. Široko používaný vo všeobecných automatizačných zariadeniach so strednou rýchlosťou, vysokou frekvenciou a stredným zaťažením. Inštalačné rozmery zodpovedajú norme ISO 15552, zameniteľné s valcami spojovacích tyčí konkurenčných značiek.

Základná štruktúra a funkcie

   1. Konštrukcia: Okrúhla hliníková hlaveň, vnútorné spojovacie tyče, štvorcové koncovky, nastaviteľný vzduchový vankúš na oboch koncoch, vysoká tuhosť konštrukcie.

   2. Materiál: Hlaveň z tvrdého eloxovaného hliníka, vysokopevnostné liate koncovky, tvrdo chrómovaná piestna tyč, tiahla s vysokou pevnosťou v ťahu, odolná voči opotrebovaniu a dlhá životnosť.

   3. Varianty prevádzky

     -- MBB: Jednotyčový dvojčinný (bez zabudovaného magnetu)

     -- MDBB: Jednotyčové dvojčinné (vstavaný magnetický krúžok pre automatické prepínanie)

     -- MBW/MDBW: Dvojčinná tyč, vynikajúca odolnosť proti krúteniu

   4. Vankúš: Nezávisle nastaviteľný vzduchový vankúš na oboch koncoch, účinne znižuje nárazy koncoviek, vibrácie a hluk.

   5. Inštalácia snímača: Vopred opracované drážky pre magnetické automatické spínače M9B/A93/M9BW na detekciu polohy piesta.

   6. Ľahký upgrade: Optimalizovaná geometria koncovky, o 10 % ľahšia ako starý model MB, jednoduchšia montáž a preprava.

   7. Štandardná kompatibilita: ISO 15552 montážny štandard, priama zameniteľnosť medzi značkami.

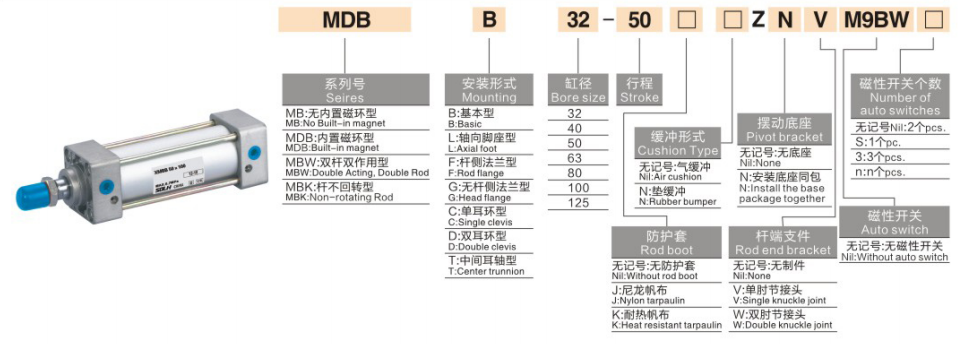

Kompletné pravidlo kódovania modelu

   1. Príklad modelu：MDBB40-100Z-M9BW

   2. Príklady štandardných objednávok

     -- MBB50-200Z: Bore50, zdvih200, ľahký základný model bez magnetu

     -- MDBB63-150Z-LB: Bore63, zdvih 150, vstavaný magnet, montáž na nohu

     -- MDBB80-300Z-FA: Vŕtanie 80, zdvih 300, montáž na bočnú prírubu tyče

Základné technické špecifikácie

Teoretický ťah a ťahová sila @ 0,5 MPa (jedna tyč, jednotka: N)

 1. Dvojčinné MBB / MDBB

Typy montáže a odvodené modely

   1. Možnosti montáže

     -- B Základný typ: Priama inštalácia cez koncovku cez otvory

     -- LB Foot Mount: Stabilná horizontálna inštalácia pre veľké zaťaženie

     -- FA/FB Príruba: Príruba na strane tyče / na strane hlavy pre vertikálnu montáž

     -- C/D vidlica: Jednoduchá/dvojitá vidlica pre kĺbový výkyvný pohyb

     -- T Čap: Stredové uchytenie čapu pre otočný mechanizmus

   2. Hlavný odvodený rad

     -- MBB/MDBB/MBW: Štandardný jednotyčový nemagnetický / magnetový a dvojtyčový valec

     -- MBK/MDBK: Nerotujúci valec tyče, aby sa zabránilo krúteniu piestnej tyče

     ---XB6 Vysokoteplotný typ: Pracovný rozsah -20~+150℃

     -- -XC6 Piestna tyč z nehrdzavejúcej ocele: Pre mierne korozívne a vlhké prostredie

3-krokový sprievodca rýchlym výberom

   1. Výber vŕtania: Vypočítajte požadovaný ťah zo skutočného zaťaženia, rezerva ≥50% bezpečnostná rezerva. Uprednostnite MBB pre všeobecnú automatizáciu so strednou rýchlosťou a stredným zaťažením.

   2. Potvrdenie zdvihu: Pridajte 10 ~ 20 mm bezpečnostnú rezervu k efektívnemu pohybu. Maximálny štandardný zdvih 1000 mm, prispôsobený až do 1500 mm.

   3. Zhoda konfigurácie

     -- Detekcia polohy: Vyberte si model so vstavaným magnetom MDBB, zhodujte sa s automatickými spínačmi M9B/A93.

     -- Montáž: LB držiak na nohy pre horizontálne ťažké zaťaženie; Príruba FA preferovaná pre vertikálnu inštaláciu.

     -- Špeciálne podmienky: Zvoľte -XB6 pre vysokú teplotu, -XC6 nerezovú tyč pre korozívne prostredie.

Zhrnutie jednej vety

     Ľahký štandardný valec spojovacej tyče SOLH MBB je v súlade s normou ISO15552, vybavený nastaviteľným vzduchovým vankúšom a viacerými spôsobmi montáže, ideálny univerzálny lineárny pohon pre stredne zaťažené vysokofrekvenčné automatizačné výrobné linky.
