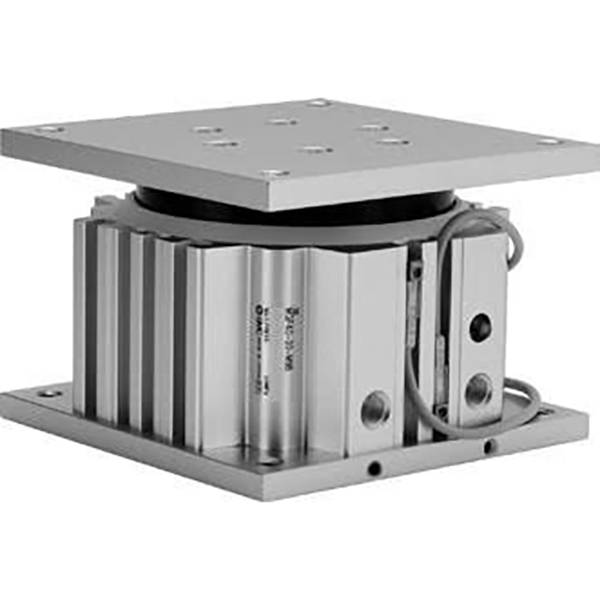

Valec vodiaceho stola radu MGF | Nízkoprofilový pneumatický valec s vysokou ochranou proti vychýleniu

Značka: SOLH by Richge Technology

Prehľad produktu a základné štrukturálne funkcie

     Séria SOLH MGF je nízkoprofilový valec vodiaceho stola s veľkou koncentrickou štruktúrou vodiaceho puzdra a 360° rovnomernou nosnosťou proti vychýleniu. Tento valec pokrýva veľkosti dier φ40 mm, φ63 mm a φ100 mm so štandardnými krátkymi zdvihmi v rozsahu od 30 mm do 100 mm a využíva ultratenký dizajn s nízkou výškou a podporuje hornú a spodnú obojsmernú montáž. Poskytuje vynikajúci výkon proti excentrickému zaťaženiu a vysoko presnú antirotačnú schopnosť, dokonale sa hodí pre pracovné podmienky s krátkym zdvihom a ťažkým zaťažením, ako je zdvíhanie obrobkov, presné polohovanie, otáčanie stanice a tlačenie pre veľké zaťaženie, pričom slúži ako preferované pneumatické riešenie pre kompaktné automatizované zariadenia.

Kľúčové štrukturálne výhody

• Ultra nízky profil a minimálna výška: Celková inštalačná výška je o 15–20 % nižšia ako pri sérii MGQ, vďaka čomu je ultratenké telo vhodné pre veľmi kompaktné usporiadanie zariadenia. Výmena tradičnej konštrukcie dvojitej vodiacej tyče za koncentrickú vodiacu objímku s veľkým priemerom znižuje celkovú hmotnosť približne o 15 % a poskytuje konzistentný 360° všesmerový výkon proti vychýleniu bez smerovej citlivosti.

• Výkonné anti-excentrické zaťaženie a vysoká tuhosť: Integrovaná veľká vodiaca objímka a vstavaná štruktúra kolíka proti otáčaniu dodávajú valcu mimoriadne veľký povolený krútiaci moment, dosahujúci až 409 N·m pre model φ100 mm. Stabilne znáša excentrické zaťaženie z akéhokoľvek 360° smeru bez vychýlenia alebo zaseknutia. Vysoká presnosť proti rotácii zaisťuje stabilné opakované polohovanie: φ40 (±0,08°), φ63 (±0,06°), φ100 (±0,05°).

• Flexibilné usporiadanie montáže a potrubia: Prijíma inovatívny horný a spodný obojsmerný montážny dizajn, ktorý umožňuje pevnú inštaláciu na hornom aj dolnom povrchu, aby sa prispôsobil horizontálnemu zdvíhaniu, vertikálnemu lisovaniu a viacsmerným pracovným scenárom. Magnetické spínače, ktoré sú vybavené štvorstranným dizajnom s T-drážkou (tri dostupné strany okrem povrchu potrubia), môžu byť inštalované na štyroch stranách pre flexibilnú viacpolohovú detekciu zdvihu.

• Odolný a nenáročný na údržbu: Dvojčinná vratná konštrukcia s gumovými nárazníkmi s dvojitým koncom účinne znižuje nárazy pri pohybe a prevádzkový hluk, čím sa predlžuje životnosť valca a periférnych zariadení. Bezolejový bezúdržbový dizajn podporuje prevádzku v čistom prostredí a výrazne znižuje denné náklady na údržbu.

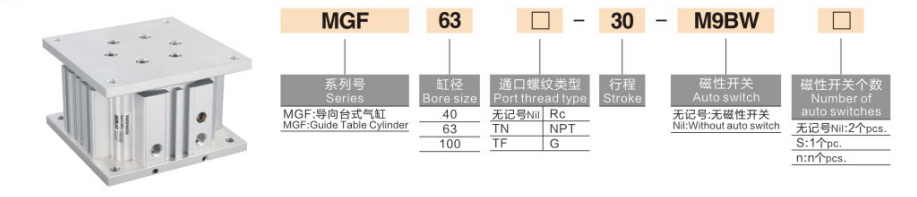

Vyplňte pravidlá pre pomenovanie modelov

Príklady modelov: MGF63-50-M9BW | 10-MGF40-30-Y59B

Referenčné príklady štandardných objednávok

• MGF40-30: 40 mm otvor, 30 mm zdvih, štandardný typ bez magnetického spínača

• MGF63-75-2S: vŕtanie 63 mm, zdvih 75 mm, duálne magnetické spínače pre detekciu dvoch polôh

• 10-MGF100-100-Y59B: 100 mm otvor, 100 mm zdvih, čistá séria s nízkym obsahom prachu s magnetickým spínačom Y59B

Štandardné základné technické parametre

(Štandardné testovacie podmienky: 20 ℃ normálna teplota, 0,5 MPa menovitý tlak)

1. Všeobecné špecifikácie výkonu

• Prevádzkový režim: Dvojčinný vratný pohyb

• Rozsah pracovného tlaku: 0,1 až 1,0 MPa; Dôkazný tlak: 1,5 MPa

• Teplota okolia: -10 ℃ ~ 60 ℃ (prostredie bez ľadu)

• Prevádzková rýchlosť piestu: 50~500 mm/s

• Režim vyrovnávacej pamäte: Dvojitý gumový nárazník na zníženie nárazov a elimináciu hluku

• Režim mazania: Bezolejová bezúdržbová prevádzka, kompatibilná s čistými dielňami

2. Údaje o teoretickom ťahu (jednotka: N)

3. Údaje povoleného krútiaceho momentu (100 mm/s, jednotka: N·m)

4. Údaje o hmotnosti produktu (50 mm zdvih, jednotka: kg)

Typické aplikačné scenáre

• Zdvíhacie a polohovacie stanice: Ideálne na zdvíhanie obrobkov na výrobnej linke, polohovanie paliet a vysúvanie prípravkov. Vodiaca konštrukcia s vysokou tuhosťou zaisťuje stabilnú prevádzku v podmienkach vysokého zaťaženia s krátkym zdvihom bez odchýlky polohy.

• Otáčanie staníc a prepínanie smeru: Vhodné pre otáčanie indexovej dosky, preklápanie obrobku o 90° a automatizované procesy prepínania smeru. Ultra vysoká presnosť proti rotácii zaručuje konzistentnú presnosť obrábania a montáže.

• Ťažký preklad na krátke vzdialenosti: Ideálne na tlačenie/ťahanie s krátkym zdvihom a excentrické zaťaženie v ľubovoľnom smere 360°. Jednotná všesmerová schopnosť proti vychýleniu rieši smerové obmedzenie tradičných valcov s dvoma vodiacimi tyčami.

• Automatizované zariadenia s vysokou čistotou: Bezolejový a nízkoprašný dizajn sa prispôsobí prísnym pracovným prostrediam polovodičových, 3C elektronických a medicínskych zariadení, spĺňa štandardy čistej dielenskej výroby s nízkymi požiadavkami na údržbu.

Porovnanie základných rozdielov MGF vs MGQ

Sprievodca rýchlym výberom v troch krokoch

1. Výber veľkosti otvoru: Vyberte vhodný otvor na základe skutočného pracovného zaťaženia. Zabezpečte teoretický ťah ≥ skutočné zaťaženie × 1,5. Uprednostnite väčšie veľkosti dier pre pracovné podmienky s excentrickým zaťažením, aby ste zvýšili stabilitu a výkon proti vychýleniu.

2. Výber zdvihu: Štandardné možnosti zdvihu sú 30 mm, 50 mm, 75 mm a 100 mm. Uprednostňujte sériu MGF pre všetky aplikácie s krátkym zdvihom (≤100 mm), ktoré vyžadujú nízky profil a vysokú antiexcentrickú kapacitu.

3. Výber konfigurácie

￮ Dvojpolohová detekcia zdvihu: Vyberte konfiguráciu 2S s duálnym magnetickým spínačom pre presné monitorovanie polohy od konca po koniec.

￮ Prostredie s vysokou čistotou: Vyberte si sériu s 10 predponami, aby ste sa prispôsobili scenárom pre polovodičové, lekárske a elektronické presné zariadenia.

Zhrnutie jednej vety

     Nízkoprofilový valec vodiaceho stola radu SOLH MGF sa vyznačuje ultratenkou inštalačnou výškou, 360° rovnomernou nosnosťou proti vychýleniu, veľkým prípustným krútiacim momentom a obojsmernou montážnou flexibilitou, ktorá slúži ako optimálne pneumatické riešenie s krátkym zdvihom pre veľké zaťaženie pre kompaktné presné automatizačné zariadenia.
