Vysokovýkonný valec vodiacej tyče s dlhým zdvihom série MGG | Pneumatický valec s ultra vysokou tuhosťou

Značka: SOLH by Richge Technology

Prehľad produktu a základné štrukturálne funkcie

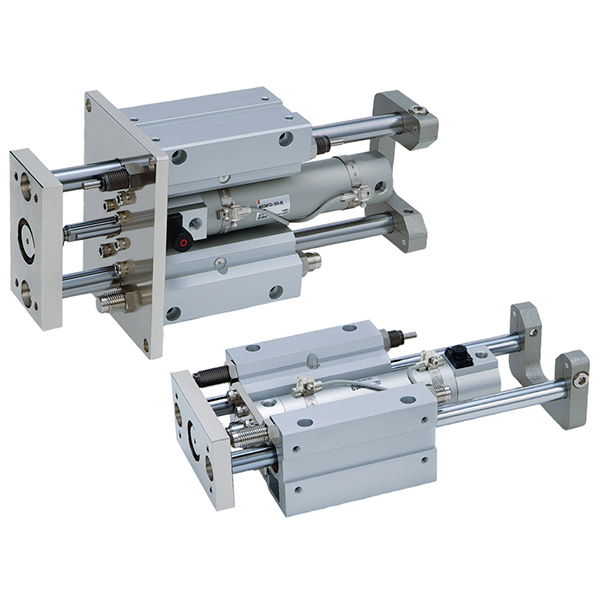

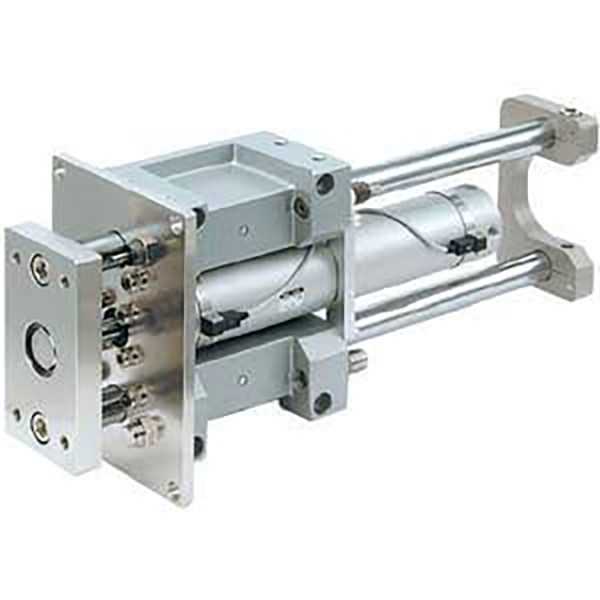

     Séria SOLH MGG je profesionálny vysokozdvižný valec vodiacej tyče s dlhým zdvihom s okrúhlou valcovou rúrkou a vonkajšou dvojitou konštrukciou vodiacej tyče. Táto séria, navrhnutá pre ultra vysokú tuhosť, extrémnu odolnosť voči bočnému zaťaženiu, stabilnú prevádzku s dlhým zdvihom a vysoko presný výkon proti rotácii, pokrýva veľkosti otvorov od φ20 mm do φ100 mm, pričom ponúka dva konfigurovateľné modely: typ klzného ložiska z uhlíkovej zliatiny MGGM a typ vysoko presného guľôčkového ložiska MGGL. Je špeciálne navrhnutý pre pracovné podmienky s dlhým zdvihom, veľkým zaťažením, vysokým nárazom a excentrom, široko používaný v automatizovaných zdvíhacích, prekladacích, zastavovacích a tlačných staniciach.

Kľúčové štrukturálne výhody

• Ultra-vysoká tuhosť Heavy-Duty konštrukcia: Séria MGG využíva hrubá okrúhla valcová rúrka a vonkajšie dvojité vodiace tyče s veľkým priemerom s dizajnom so širokým rozpätím a poskytuje špičkovú odolnosť voči ohybu, krúteniu a bočnej sile. Jeho bočná nosnosť dosahuje viac ako 3-násobok oproti bežným valcom, čím zaisťuje nulové prehýbanie pri dlhých zdvihoch a nulový posun pri veľkom zaťažení.

• Špičkový výkon pri dlhom zdvihu: Celá séria podporuje maximálny štandardný zdvih 1300 mm, čo ďaleko presahuje limity zdvihu sérií MGP a MGQ. Dokonale sa prispôsobuje diaľkovej doprave materiálu, vysokozdvižným plošinám a rozšíreným scenárom lineárnej jazdy.

• Konfigurácie dvoch ložísk pre úplné scenáre

￮ MGGM (klzné ložisko): Vybavený klzným puzdrom z uhlíkovej zliatiny, vyznačuje sa vynikajúcou odolnosťou voči bočnému zaťaženiu, odolnosťou proti nárazu a odolnosťou proti opotrebeniu, pričom slúži ako prvá voľba pre ťažké, prašné a vysoko nárazové drsné pracovné podmienky.

￮ MGGL (guličkové ložisko): Vďaka vysoko presným lineárnym guľôčkovým ložiskám dosahuje ultra nízke trenie, ultra plynulý pohyb zdvihu a stabilné vysokofrekvenčné cyklovanie, ideálne pre presné polohovanie s dlhým zdvihom a vysokorýchlostný vratný pohyb.

• Štandardný vstavaný hydraulický nárazník: Na rozdiel od konvenčných gumených vyrovnávacích valcov je séria MGG štandardne vybavená dvojitými vstavanými hydraulickými nárazníkmi. Účinne absorbuje masívnu energiu nárazu generovanú dlhým zdvihom a vysokou rýchlosťou pohybu, eliminuje hluk pri kolízii a chráni vybavenie a obrobky pred poškodením nárazom.

• Ultra vysoká presnosť proti rotácii: Dosahuje výnimočnú presnosť proti rotácii ±0,02°~±0,07°, s väčšími veľkosťami otvorov poskytujúcich vyššiu presnosť. Model φ100 mm dosahuje špičkovú presnosť ±0,02°, čo zaručuje extrémne stabilné a spoľahlivé opakované polohovanie.

• Modulárny dizajn s nízkymi nárokmi na údržbu: Telo valca a vodiaci rám majú nezávislú modulárnu štruktúru, ktorá umožňuje samostatnú výmenu komponentov valca a piestu, čo výrazne znižuje neskoršie náklady na údržbu. Viacsmerové drážky magnetického spínača podporujú flexibilnú inštaláciu detekcie polohy.

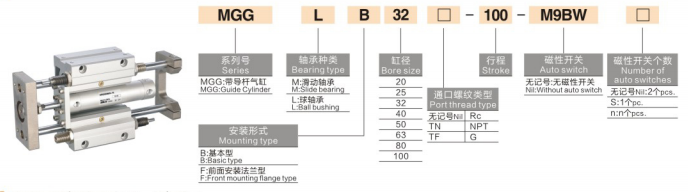

Vyplňte pravidlá pre pomenovanie modelov

Príklady modelov: MGGM32-200-M9BW | MGGL50-500J-50S-XB6

Referenčné príklady štandardných objednávok

• MGGM40-300S: vŕtanie 40 mm, zdvih 300 mm, typ klzného ložiska so vstavaným magnetom

• MGGL25-200J-30S: 25 mm otvor, 200 mm štandardný zdvih, 30 mm nastaviteľný zdvih, presné guľôčkové ložisko

• MGGM63-400F-XB6: vŕtanie 63 mm, zdvih 400 mm, prírubová montáž, vysokoteplotný vysokovýkonný valec

Štandardné základné technické parametre

(Štandardné testovacie podmienky: 20 ℃ normálna teplota, 0,5 MPa menovitý tlak)

1. Všeobecné parametre výkonu

• Rozsah pracovného tlaku: 0,1 až 1,0 MPa; Dôkazný tlak: 1,5 MPa

• Teplota okolia: -10℃~60℃ (konvenčné prostredie bez ľadu); -10℃~150℃ (-XB6 vysokoteplotná verzia)

• Prevádzková rýchlosť piestu: 50~1000 mm/s, špeciálne optimalizované pre vysokorýchlostnú prevádzku s dlhým zdvihom

• Režim vyrovnávacej pamäte: Štandardný dvojitý hydraulický nárazník s výkonným pohlcovaním energie nárazu

• Režim mazania: Bezolejová bezúdržbová prevádzka, vhodná do rôznych priemyselných prostredí

2. Údaje teoretického ťahu (@0,5 MPa, jednotka: N)

3. Údaje o hmotnosti produktu (100 mm zdvih, jednotka: kg)

Porovnanie výberu jadra MGGM vs MGGL

Spôsoby montáže a typické aplikačné scenáre

1. Možnosti dvojitej montáže

• Základný typ (B): Vopred vyhradené otvory pre skrutky na spodnej a bočnej ploche pre priame upevnenie. Vyznačuje sa jednoduchou montážou a demontážou, vhodný pre bežné horizontálne a vertikálne usporiadanie zariadení.

• Typ príruby (F): Montážna konštrukcia prednej príruby, špeciálne navrhnutá pre pracovné podmienky vertikálneho tlačenia, ťahania a zavesenia bremena, čím sa zabezpečuje stabilná nosnosť.

2. Hlavné priemyselné aplikácie

• Zdvíhacia plošina s dlhým zdvihom: Zdvíhanie zariadení a vertikálne poháňanie pracovného stola, podporuje maximálne 1300 mm ultra dlhý zdvih, udržiava stabilitu nulového priehybu pri veľkom zaťažení s plným zdvihom.

• Preklad na vysokovýkonný dopravník: Prekladanie obrobku, prenášanie paliet a tlačenie materiálu na veľké vzdialenosti; vynikajúci antiexcentrický a anti-offsetový výkon zaisťuje konzistentnú presnosť prevádzky.

• Vysokoúčinná zastavovacia stanica: Zastavenie obrobku výrobnej linky, polohovanie a obmedzenie nárazu; štandardný hydraulický nárazník plne absorbuje okamžitú kinetickú energiu nárazu na ochranu zariadenia.

• Všeobecná automatizácia Heavy-Duty Driving: Zdvíhanie prípravku, vyhadzovanie ťažkých dielov a excentrický pohon; nahrádza tradičné kombinácie deleného valca a ťažkého vodiaceho stĺpika na zjednodušenie mechanickej konštrukcie a zlepšenie stability systému.

Porovnanie základných rozdielov MGG vs MGP vs MGQ (Sprievodca výberom kľúčov)

Sprievodca rýchlym výberom v troch krokoch

1. Výber veľkosti otvoru: Vyberte veľkosť otvoru podľa skutočného pracovného zaťaženia. Udržujte teoretický ťah ≥ skutočné zaťaženie × 1,5; rezerva 80% bezpečnostná rezerva pre pracovné podmienky s dlhým zdvihom, aby sa zabránilo prehýbaniu tyče a odchýlke polohy.

2. Výber typu ložiska: Vyberte si klzné ložisko MGGM pre scenáre s veľkým zaťažením, prašnosťou a veľkým nárazom; vyberte si guľôčkové ložisko MGGL pre presné polohovanie s dlhým zdvihom a vysokofrekvenčný cyklický pohyb.

3. Výber funkčnej konfigurácie

￮ Požiadavka na extrémne dlhý zdvih: Uprednostnite sériu MGG (max. zdvih 1300 mm, nad rámec možností MGP/MGQ)

￮ Požiadavka na detekciu polohy: Konfigurácia S magnetom + viacsmerové magnetické spínače

￮ Prostredie s vysokou teplotou: Vyberte možnosť -XB6 odolná voči vysokej teplote (-10℃~150℃)

Zhrnutie jednej vety

     Odolný valec vodiacej tyče s dlhým zdvihom radu SOLH MGG sa vyznačuje maximálnou tuhosťou, extrémnou odolnosťou voči nárazom a špičkovou stabilitou dlhého zdvihu 1300 mm, vybavený štandardným hydraulickým nárazníkom a ultra vysokou presnosťou proti otáčaniu, čím sa stáva optimálnym riešením pre automatizované pohonné stanice s veľkým zaťažením, dlhým zdvihom a nárazmi.
