Ultrakompaktný mini valec vodiacej tyče SOLH MGJ je plne zameniteľný so štandardnými produktmi SMC, vyvinutý výhradne pre miniatúrnu automatizáciu. Dodáva len dve malé veľkosti dier φ6 mm a φ10 mm s ultrakrátkymi zdvihmi od 5 mm do 20 mm. Vstavané dvojité vodiace tyče a integrovaný vodiaci rám poskytujú mimoriadne presný výkon proti rotácii v rozsahu ±0,1°, čím zabraňujú uhlovému posunu počas upínania a montáže mikrosúčiastok. Extrémne ľahká konštrukcia váži len 27,3 g pre model MGJ6-5. Dvojité montážne plochy (spodná a zadná strana) a jednostranné centralizované potrubie a kabeláž uľahčujú úhľadné usporiadanie pre husté viacvalcové usporiadanie. Prijatie bezolejovej bezúdržbovej štruktúry s dvojitými gumovými nárazníkmi podporuje stabilnú vysokofrekvenčnú reciprocitu v rozmedzí -10 ℃ ~ 60 ℃. Široko používaný pri precíznom upínaní elektronických súčiastok, polohovaní PCB, ovládaní miniatúrnych ventilov lekárskych zariadení, zdvíhaní vzorkovacej ihly, mikronastavovaní v polovodičových čistých dielňach a jemnom dolaďovaní optických šošoviek. V porovnaní so štandardnými kompaktnými valcami MGP sa vyznačuje drasticky zmenšeným celkovým rozmerom, dokonale uspokojujúcim mikro ťah, obmedzeným inštalačným priestorom a požiadavkami miniatúrnej automatizácie na vysoko presné polohovanie proti otáčaniu.

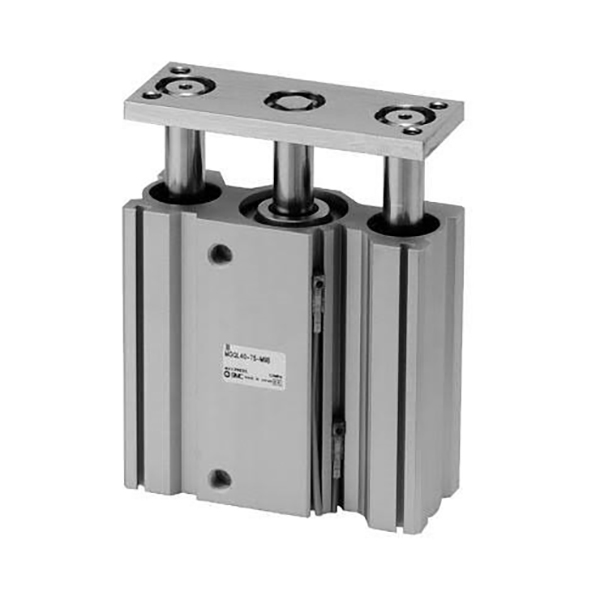

Ultrakompaktný mini valec vodiacej tyče radu MGJ | Vysoko presný typ proti rotácii
Značka: SOLH by Richge Technology
Prehľad produktov
Séria SOLH MGJ je ultra malý, vysoko presný a ľahký valec vodiacej tyče špeciálne navrhnutý pre scenáre mikro automatizácie. Vďaka ultra kompaktnej miniaturizovanej štruktúre, ±0,1° presnému výkonu proti otáčaniu, dvojsmernej montáži a jednostrannému centralizovanému dizajnu potrubia a kabeláže, táto séria pokrýva iba veľkosti vŕtania φ6 a φ10 s ultrakrátkym zdvihom v rozsahu od 5 mm do 20 mm. Je dokonale prispôsobený pre mikrozáťažové, priestorovo obmedzené a vysoko presné polohovacie aplikácie v elektronických zariadeniach, lekárskych prístrojoch a presných strojoch, pričom slúži ako hlavný výkonný komponent pre miniatúrne automatizované systémy.
Umiestnenie jadra a štrukturálne prvky
1.Extrémna miniaturizácia a ultra kompaktná veľkosť
•Mimoriadne malé pokrytie špecifikácií: Dostupné vo veľkostiach φ6 mm a φ10 mm s ultra malým otvorom, so zodpovedajúcimi krátkymi zdvihmi 5/10/15 mm (φ6) a 5/10/15/20 mm (φ10), exkluzívne navrhnuté pre požiadavky na mikrozdvihy.
•Slim & Thin Body Dimension: Ultrakompaktný model MGJ6 sa vyznačuje ultratenkým a úzkym telom s veľkosťou 23+ zdvih (dĺžka) × 29 mm (šírka) × 14,5 mm (výška), pričom zaberá minimálny inštalačný priestor a prispôsobuje sa vysoko integrovanému usporiadaniu kompaktných zariadení.
2.Vysoko presný výkon proti rotácii
•Séria MGJ, vybavená vstavanými dvojitými vodiacimi tyčami a integrovanou štruktúrou vodiaceho rámu, dosahuje vynikajúcu schopnosť proti vychýleniu. Dosahuje ultranízka tolerancia otáčania±0,1°, účinne zabraňuje odchýlkam polohy počas upínania mikrodielov, montáže a jemného nastavenia a zabezpečuje konzistentnú presnosť polohovania s vysokou presnosťou.
3.Flexibilná a centralizovaná montážDizajn potrubia
•Dvojsmerná montážna podpora: Spodný aj zadný povrch sú vyhradené pre pevnú inštaláciu, podporujúce rozloženie z viacerých uhlov v úzkych a stiesnených priestoroch so silnou prispôsobivosťou scény.
•Jednostranné centralizované potrubie a rozvody: Vzduchové potrubia a vedenia magnetických spínačov sú usporiadané na jednej strane rovnomerne, vďaka čomu je realizované úhľadné a štandardizované vedenie pri hustom usporiadaní viacerých valcov, čo zjednodušuje inštaláciu na mieste a neskoršiu údržbu.
•Inštalácia dvojitého spínača pre ultrakrátky zdvih: Dokonca aj minimálny zdvih 5 mm môže byť vybavený dvoma magnetickými spínačmi, čím sa realizuje komplexná detekcia polohy oboch koncov zdvihu bez mŕtveho uhla.
4.Ľahká a odolná cyklická prevádzka
•Ultra nízka telesná hmotnosť: Extrémne nízka celková hmotnosť – MGJ6-5 je len 27,3 g a maximálna špecifikácia MGJ10-20 je iba 63,2 g, čo výrazne znižuje zaťaženie zariadenia a je vhodné pre ľahké mikroautomatizované mechanizmy.
•Bezúdržbová a stabilná prevádzka: Prijatie dizajnu bezolejového mazania s dvojitými gumovými tlmičmi podporuje dlhodobý vysokofrekvenčný cyklický pohyb s miernym zaťažením, vyznačuje sa nízkou hlučnosťou, stabilnou prevádzkou a dlhou životnosťou.
Kompletné pravidlo kódovania modelu
Príklady modelov: MGJ6-10-F8N | MGJ10-15S
Segment kódu
Význam špecifikácie
MGJ
Kód série: Ultra-kompaktný mini valec vodiacej tyče
6/10
Veľkosť otvoru: φ6 mm / φ10 mm
10.5.2015
Dĺžka zdvihu (mm): 5/10/15 mm pre φ6; 5/10/15/20 mm pre φ10
S/2S
Množstvo magnetického spínača: Prázdne=žiadne; S = 1 kus; 2S = 2ks
F8N
Voliteľný model magnetického spínača (napr. séria D-F8N)
Referenčné príklady štandardných objednávok
•MGJ6-5: otvor φ6, zdvih 5 mm, štandardný typ bez magnetického spínača
•MGJ10-15-2S: vŕtanie φ10, zdvih 15 mm, vybavené 2 magnetickými spínačmi pre detekciu polohy s dvoma koncami
•MGJ6-10-F8N: vŕtanie φ6, zdvih 10 mm, zladené s magnetickým spínačom D-F8N
Základné technické špecifikácie (20 ℃, 0,5 MPa štandardný stav)
•Teplota okolia: -10 ℃ ~ 60 ℃ (pracovné prostredie bez ľadu)
•Prevádzková rýchlosť piestu: 50~500 mm/s
•Režim vyrovnávacej pamäte: Dvojitý gumový nárazník pre stabilnú absorpciu nárazov
•Režim mazania: Bezolejová bezúdržbová prevádzka
2.Teoretický výstupný ťah (@0,5 MPa)
Veľkosť otvoru (mm)
Teoretický ťah (N)
φ6
14.1
φ10
39.3
3.Špecifikácia hmotnosti produktu (g)
Zdvih (mm)
5
10
15
20
MGJ6
27.3
33.0
38.4
—
MGJ10
40.6
48.0
55.6
63.2
Typické scenáre priemyselných aplikácií
•Elektronické presné zariadenia: Mikroupínanie komponentov mobilného telefónu a fotoaparátu, zatlačenie malej dosky plošných spojov, umiestnenie krimpovania svoriek a presná montáž mikromodulov.
•Lekárske prístrojové vybavenie: Prepínanie miniatúrnych ventilov, zdvíhanie a spúšťanie vzorkovacej ihly a presné riadenie minimálne invazívneho lekárskeho vybavenia, ktoré spĺňa požiadavky na čistú a stabilnú prevádzku na lekárskej úrovni.
•Presné stroje a optika: Polohovanie zostavy mikrosúčiastok, jemné nastavenie optickej šošovky, kalibrácia mikroposunu detekčnej sondy a vysoko presné mechanizmy mikronastavovania.
•Polovodičový priemysel: Mikropreklad malých doštičiek, miniatúrne zdvíhanie a polohovanie prípravku a výkonná činnosť s nízkou záťažou v bezprašných čistých polovodičových dielňach.
Porovnanie jadra série MGJ a série MGP (mini vs štandard)
Porovnávacia položka
Séria MGJ (Mini Ultra-Compact)
Séria MGP (štandardný kompaktný)
Rozsah vŕtania
φ6 / φ10 mm (ultra malé)
φ12~φ100mm (štandardný celý rozsah)
Rozsah zdvihu
5~20 mm (ultra krátky mikro zdvih)
25 ~ 500 mm (konvenčný dlhý zdvih)
Celková veľkosť
Ultra tenké a ultra kompaktné
Pravidelná kompaktná štruktúra
Presnosť proti rotácii
±0,1° (ultra vysoká presnosť)
±0,08°~±0,15° (štandardná presnosť)
Kapacita zaťaženia
Mikro ľahké zaťaženie
Malá a stredná záťaž
Cenová hladina
Vyššie (presnosť prispôsobená)
Stredný (univerzálny štandard)
Sprievodca rýchlym výberom
1. Výber veľkosti otvoru: Zvoľte φ6mm pre pracovné zaťaženie ≤10N; vyberte φ10 mm pre pracovné zaťaženie ≤ 30 N, pre stabilnú prevádzku použite bezpečnostný faktor ≥ 2.
2. Výber špecifikácie zdvihu: Vyberte 5/10/15/20 mm ultrakrátky zdvih podľa skutočných požiadaviek na riadenie s malým zdvihom.
3. Konfigurácia magnetického spínača: Vyberte 2S pre detekciu polohy s dvoma koncami; vyberte single S pre jednokoncovú spätnú väzbu signálu; bez označenia základného modelu bez vypínača.
Zhrnutie jednej vety
Ultrakompaktný mini valec vodiacej tyče radu SOLH MGJ sa vyznačuje mikro veľkosťou, ±0,1° vysokou presnosťou proti otáčaniu, ľahkou bezolejovou prevádzkou a flexibilnou montážou, čo je optimálny vysoko presný mikropneumatický pohon pre priestorovo obmedzenú miniatúrnu automatizáciu, lekárske a elektronické zariadenia.
