Tenký kompaktný valec vodiacej tyče radu MGP | Vysoko pevný nerotačný pneumatický valec

Značka: SOLH by Richge Technology

Prehľad produktu a štrukturálne vlastnosti

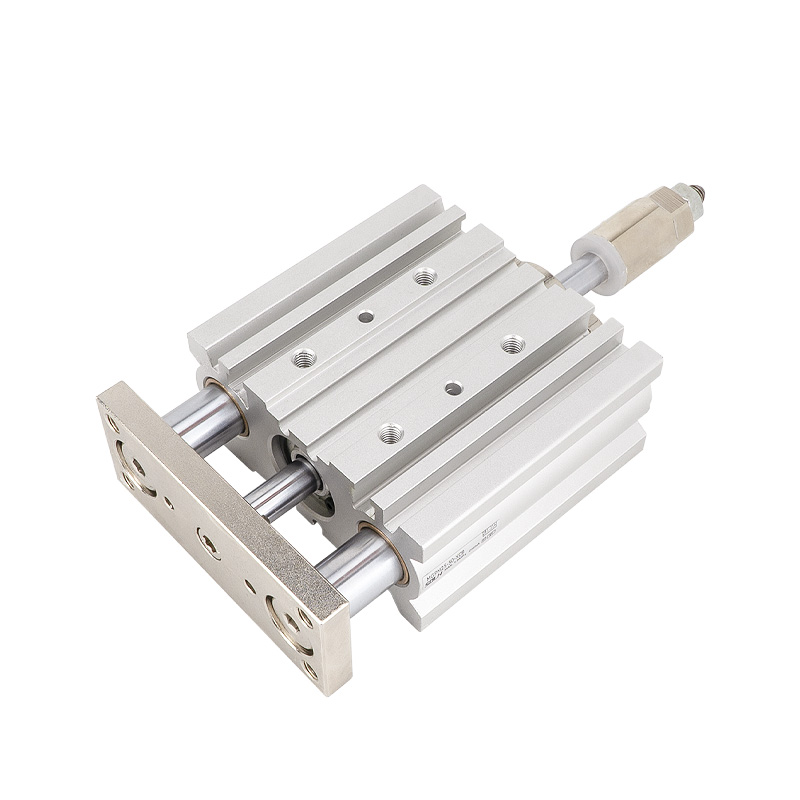

     Séria SOLH MGP je vysokopevný tenký valec s dvojitou vodiacou tyčou, ktorý integruje telo valca, dvojité vodiace tyče a presné ložiská. Vďaka vstavanej odolnosti proti prekrúteniu a vysokej odolnosti voči bočnému zaťaženiu nevyžaduje žiadny externý vodiaci mechanizmus. Vďaka plochému ultratenkému telu a ľahkému dizajnu (hmotnosť znížená o 17 % ~ 24 % v porovnaní s konvenčnými valcami) dokonale zapadá do kompaktných automatizačných usporiadaní pre scenáre lisovania, polohovania, zdvíhania a prenášania obrobkov. Tri typy vymeniteľných ložísk pokrývajú náročné, vysokorýchlostné a ultra presné pracovné podmienky a realizujú plnohodnotné univerzálne riešenia lineárneho pohonu.

Hlavné štrukturálne výhody

• Dizajn koaxiálnej dvojitej vodiacej tyče: Piest a dvojité vodiace tyče majú integrované koaxiálne usporiadanie, aby sa zabezpečila synchrónna prevádzka, účinne eliminovala vychýlenie a krútenie počas pohybu a výrazne zlepšila celkovú tuhosť a stabilitu.

• Voliteľné ukladanie viacerých typov: Štandardné dvojité gumové nárazníky pre konvenčnú stabilnú prevádzku; voliteľný tlmič vzduchového vankúša (typ AZ, dostupný pre vŕtanie ≥20 mm) na elimináciu tuhého nárazu počas vysokorýchlostného a vysoko zaťaženého cyklického pohybu.

• Ultratenké ľahké telo: Optimalizovaná plochá tenká konštrukcia šetrí inštalačný priestor a znižuje celkovú hmotnosť zariadenia, vhodná pre vysoko integrovaný kompaktný automatizovaný dizajn zariadenia.

• Vstavaná magnetická drážka: Vyhradená drážka vodiacej tyče pre priamu inštaláciu magnetického spínača bez dodatočných držiakov, čo umožňuje jednoduchú a prehľadnú konfiguráciu spätnej väzby signálu polohy.

Tri základné podsérie (klasifikácia ložísk a základ výberu kľúča)

     Séria MGP je rozdelená do troch podmodelov založených na vnútorných nosných štruktúrach, ktoré pokrývajú vysokorýchlostné vysokorýchlostné, opotrebeniu odolné a ultra presné scenáre s nulovou vôľou, čo je základom pre rýchly výber modelu.

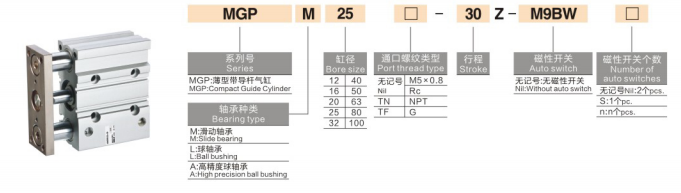

Vyplňte pravidlá pre pomenovanie modelov

Príklad modelu: MGPM20-50Z-M9B

1. Definícia segmentu kódu

• Kód série: MGP + prípona ložiska (M/L/A), predstavujúca tenký valec dvojitej vodiacej tyče s rôznymi konfiguráciami ložísk

• Veľkosť otvoru: 12/16/20/25/32/40/50/63/80/100 (mm, úplné priemyselné štandardné špecifikácie)

• Dĺžka zdvihu: 5/10/15/20/25/30/40/50/75/100/125/150/200/250/300 mm (štandardný plný rozsah zdvihu)

• Konfigurácia vyrovnávacej pamäte a magnetického krúžku

￮ Z: Štandardný typ, dvojitý gumový nárazník + vstavaný magnetický krúžok, kompatibilný s inštaláciou magnetického spínača

￮ AZ: Typ nárazníka so vzduchovým vankúšom (iba pre vŕtanie ≥20 mm), účinne odoláva nárazom počas vysokorýchlostnej a vysoko zaťaženej prevádzky

￮ Žiadna prípona: Bez magnetického krúžku nie je možné nainštalovať magnetický spínač

• Magnetický spínač: Voliteľné modely M9B, A93, D-M9N a ďalšie, priamo inštalované v drážkach vodiacej tyče bez montážnych konzol

2. Typické príklady objednávok

• MGPM20-50Z: 20 mm otvor, 50 mm zdvih, klzné ložisko, štandardný gumený nárazník s magnetickým krúžkom

• MGPL25-100Z-A93: vŕtanie 25 mm, zdvih 100 mm, vysokorýchlostný typ s guľôčkovým ložiskom, s magnetickým spínačom A93

• MGPA32-75AZ: vŕtanie 32 mm, zdvih 75 mm, vysoko presné ložisko, vzduchový vankúš pre vysoko presnú prevádzku proti nárazu

Všeobecné základné technické parametre

(Štandardné testovacie podmienky: 20℃ normálna teplota, menovitý pracovný tlak)

• Prevádzkový režim: Dvojčinný vratný pohyb

• Rozsah pracovného tlaku: 0,12~1,0 MPa; Minimálny štartovací tlak: 0,1 MPa

• Dôkazný tlak: 1,5 MPa

• Teplota okolia: -10 ℃ ~ 60 ℃ (vyžaduje sa prostredie bez ľadu)

• Prevádzková rýchlosť: 50~500 mm/s (MGPL max 500 mm/s; MGPM/MGPA max 400 mm/s)

• Režim vyrovnávacej pamäte: Štandardný dvojitý gumový nárazník; tlmič vzduchového vankúša voliteľný pre otvor 20 ~ 100 mm

• Presnosť bez rotácie: MGPM ±0,05~0,07 mm; MGPL ±0,03~0,05 mm; MGPA ± 0,01 mm

Špecifikácia veľkosti portu

• Vŕtanie 12/16mm: M5×0,8

• Vŕtanie 20/25/32 mm: PT1/8

• Vŕtanie 40/50mm: PT1/4

• Vŕtanie 63/80/100mm: PT3/8

Teoretické údaje o ťahu a napätí (@0,5 MPa, jednotka: N)

Pokyny pre rýchly výber v jednej vete

1. Výber modelu ložiska: Vyberte si MGPM pre vysoko zaťažené, opotrebenie odolné a prašné prostredie; vyberte si MGPL pre vysokú rýchlosť, nízke trenie a časté bicyklovanie; vyberte si MGPA pre mimoriadne presné polohovanie a požiadavky na vysokú presnosť opakovania.

2. Konfigurácia magnetického krúžku: Vyberte príponu Z pre zariadenie vyžadujúce detekciu polohy a spätnú väzbu signálu; ak nie je potrebná žiadna funkcia spínača, vyberte si iný ako základný typ.

3. Výber režimu vyrovnávacej pamäte: Prijmite AZ vzduchový vankúš pre vysokorýchlostné pracovné podmienky s dlhým zdvihom a veľkým nárazom; štandardný gumový nárazník je použiteľný pre bežné všeobecné scenáre.

4. Bore & Stroke Matching: Vyberte vhodnú veľkosť otvoru podľa skutočných požiadaviek na zaťaženie a ťah; štandardný rozsah zdvihu je 5 ~ 300 mm, aby vyhovoval väčšine požiadaviek priemyselnej automatizácie.

Typické aplikačné scenáre

• Elektronická automatizácia: Polohovanie dosky plošných spojov, lisovanie komponentov, zdvíhanie mikromodulov a presná montáž elektronických súčiastok.

• Presné detekčné zariadenie: Zdvíhanie detekčnej sondy, polohovanie a upínanie obrobku, vysoko presná montáž a kalibrácia.

• Baliace a logistické stroje: Prenos obrobku na krátku vzdialenosť, zdvíhanie materiálu a polohovanie, stabilné vratné podávanie.

• Všeobecná priemyselná automatizácia: Kompaktné zariadenie obmedzujúce polohovanie, lisovacie pomocné lisovanie, nízkorýchlostná ťažká cyklická prevádzka v prašných dielňach.

Zhrnutie jednej vety

     Tenký kompaktný valec vodiacej tyče radu SOLH MGP integruje tri konfigurácie ložísk na pokrytie náročných, vysokorýchlostných a ultrapresných scenárov, vyznačuje sa vysokou tuhosťou, silnou odolnosťou voči bočnému zaťaženiu a priestorovo úsporným dizajnom, ktorý slúži ako najuniverzálnejší univerzálny lineárny hnací valec s dvojitým vedením pre priemyselnú automatizáciu.
