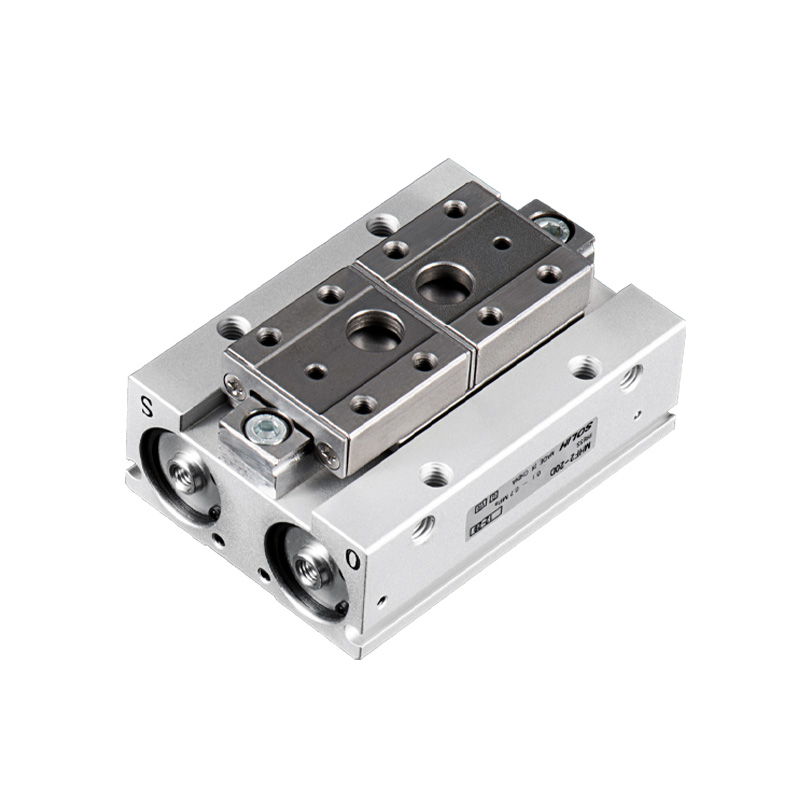

Séria SOLH MHF2 je ultraplochý dvojpiestový lineárny vodiaci 2-čeľusťový paralelný uchopovač. Hlavné zvýraznenie: Výška tela iba 1/3 ekvivalentného uchopovača MHZ2, účinne znižuje koncový ohybový moment pri zachovaní vysokej presnosti polohovania. K dispozícii sú tri voliteľné rozsahy zdvihu. Štvorstranná montážna konštrukcia. Špeciálne navrhnuté pre ultra-priestorovo obmedzené aplikácie s nízkym zaťažením a vysokou presnosťou: miniatúrne lineárne moduly, malé roboty EOAT, polovodiče, elektronika a presné montážne stanice.
-- Štruktúra: Dvojitý piest + presná lineárna vodiaca koľajnica (Φ25/Φ32 používa vedenie s obežným guľôčkovým ložiskom). Čistý paralelný lineárny pohyb čeľustí bez kývania, vysoká tuhosť. Hlavné telo z hliníkovej zliatiny, čeľuste z nehrdzavejúcej ocele, vstavaný magnetický krúžok. Štvorstranné drážky na upevnenie magnetických spínačov; možnosti montáže: spodný závitový otvor / bočný závitový otvor / montáž cez otvor.
-- Typ činnosti: Len dvojčinný D (obojsmerné ovládanie vzduchu, bez jednočinnej verzie). Zabudovaný škrtiaci ventil pre nastaviteľnú rýchlosť pohybu a plynulý chod.
-- Ultra ploché usporiadanie: Výška znížená o približne 66 % v porovnaní s MHZ2 pri rovnakej upínacej sile, čo výrazne znižuje koncový ohybový moment a zlepšuje stabilitu polohy.
-- Konfigurácia zdvihu: 3 možnosti zdvihu na otvor: D (krátky) / D1 (stredný) / D2 (dlhý), aby sa prispôsobili rôznym šírkam obrobku.
-- Presnosť polohovania: Presnosť opakovania ±0,04~±0,05 mm, stabilná pri vysokofrekvenčnom cyklovaní.

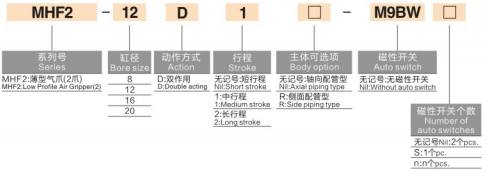

1. Príklad modelu: MHF2-16D1-S-M9BW
|
Segment |
kód |
Popis |
|
1 |
MHF2 |
Séria: Ultratenký paralelný uchopovač |
|
2 |
16 |
Veľkosť otvoru: 8,12,16,20,25,32 mm (Φ25/32 nová veľká špecifikácia) |
|
3 |
D/D1/D2 |
Stupeň zdvihu / D = krátky zdvih / D1 = stredný zdvih / D2 = dlhý zdvih |
|
4 |
-S |
Možnosť magnetického krúžku Prázdne = žiadny magnet; S = Vstavaný magnetický krúžok pre magnetický spínač |
| 5 | -M9B |
Typ magnetického spínača M9B(NPN) / M9N(PNP) / M9P Dĺžka vodiča: štandardná 0,5 m; Š=1m L=3m |
|
6 |
Prípona montážneho kódu |
Prázdny = Štandardný otvor so závitom 2 = Montáž cez otvor F = Pevný typ s jednou čeľusťou |
2. Štandardný príklad objednávky
2.1 MHF2-20D2-S-M9BW
-- Vŕtanie 20, dlhý zdvih D2, vstavaný magnetický krúžok, magnetický spínač M9B s káblom 1m.
|
Položka parametra |
Štandardná špecifikácia |
| Množstvo čeľustí |
2 čeľuste, čisté paralelné lineárne otváranie a zatváranie |
| Prevádzkový režim |
Iba dvojčinné (žiadny jednočinný variant) |
| Prevádzkový tlak |
Vŕtanie 8: 0,15~0,7MPa Vŕtanie 12~32: 0,1~0,7MPa (Optimálny pracovný tlak: 0,5MPa) |
| Dôkazný tlak |
1,0 MPa |
| Teplota okolia |
-10 ~ 60 ℃ (žiadna námraza vo vzduchovom potrubí) |
| Opakujte presnosť polohy |
Vŕtanie 8/12：±0,05 mm Vŕtanie 16~32：±0,04 mm |
| Maximálna prevádzková frekvencia |
Krátky zdvih (D): 120 cpm Stredný/dlhý zdvih (D1/D2): 60 cpm |
| Závit pre vzduchový port |
8/12：M3×0,5 16/20/25/32：M5×0,8 |
| Mazanie |
Bezolejová prevádzka; Voliteľné potravinárske mazivo NSF-H1 |
| Inštalácia spínača |
Štvorstranné posuvné drážky, magnetický spínač možno inštalovať na obe strany |
| Možnosti montáže |
Spodná, bočná, priechodná, viacsmerná univerzálna inštalácia |
|
Vŕtanie (mm) |
Úplný model |
Zdvih jednej čeľuste (mm) |
Maximálny celkový otvor (mm) |
Upínacia sila (N) |
Výška tela (mm) |
Čistá hmotnosť (g) |
|
8 |
MHF2-8D |
8 |
16 |
3.5 |
19 |
25 |
|
8 |
MHF2-8D1 |
16 |
32 |
5.8 |
19 |
28 |
|
8 |
MHF2-8D2 |
32 |
64 |
9.5 |
19 |
32 |
|
12 |
MHF2-12D |
12 |
24 |
9.0 |
25 |
55 |
|
12 |
MHF2-12D1 |
24 |
48 |
15.0 |
25 |
62 |
|
12 |
MHF2-12D2 |
48 |
96 |
24.0 |
25 |
70 |
|
16 |
MHF2-16D |
16 |
32 |
20.0 |
33 |
110 |
|
16 |
MHF2-16D1 |
32 |
64 |
33.0 |
33 |
125 |
|
16 |
MHF2-16D2 |
64 |
128 |
52.0 |
33 |
145 |
|
20 |
MHF2-20D |
20 |
40 |
36.0 |
41 |
210 |
|
20 |
MHF2-20D1 |
40 |
80 |
60.0 |
41 |
240 |
|
20 |
MHF2-20D2 |
80 |
160 |
95.0 |
41 |
280 |
Dôležitá poznámka: Upínacia sila klesá so zväčšujúcou sa dĺžkou predĺženia čeľuste L. Pri výbere je potrebné skontrolovať prípustný ohybový moment, bezpečnostný faktor ≥1,5.
-- Prísne obmedzený priestor na inštaláciu a obmedzenie výšky: tenké lineárne moduly, miniatúrny koncový efektor robota
-- Požadujte nízky ohybový moment, stabilnú paralelnú vysokú presnosť: polovodič, 3C elektronika, presná hardvérová zostava
- Požiadavka na flexibilné prispôsobenie zdvihu: vyberte si krátky/stredný/dlhý zdvih, aby ste prispôsobili rôzne šírky obrobku
-- Potrebujete viacuhlovú montáž a obojstrannú detekciu polohy pre kompaktný integrovaný mechanizmus
-- Zvoľte veľkosť otvoru a zdvih podľa výškového obmedzenia a šírky obrobku: Prioritná sekvencia D (krátka) → D1 (stredná) → D2 (dlhá)
-- Pridajte príponu -S magnetický krúžok + spínač M9B/M9N/M9P, ak PLC vyžaduje spätnú väzbu o polohe otvorenia/zatvorenia čeľuste
-- Výber montáže: Štandardný otvor so závitom (predvolené); prípona -2 pre inštaláciu s priechodným otvorom vhodná pre tenké plošiny a konzoly
-- Kontrola zaťaženia: Dĺžka predĺženia ovládacej čeľuste L; zabráňte nadmernému zaťaženiu odsadenia presahujúcemu prípustný ohybový moment
-- Veľká diera Φ25/32: Prijmite vedenie s obežným guľôčkovým ložiskom, vyššiu tuhosť pre stredne ťažšie obrobky
Ultratenký dvojčinný paralelný pneumatický uchopovač SOLH MHF2 sa vyznačuje dizajnom s ultranízkym profilom, tromi stupňami zdvihu, štvorstrannou montážou a vysokou presnosťou ±0,04~±0,05 mm, vybavený kompatibilnými magnetickými spínačmi série M9, ideálne kompaktné riešenie uchopenia s nízkym ohybovým momentom pre miniatúrny robot EOAT, polovodičovú a 3C presnosť.
