Ultratenký, vysokopevný pneumatický posuvný stôl SOLH Richge MXF je zameniteľný so sériou SMC MXF. Valec a priečne valčekové vedenie sú usporiadané paralelne, s výškou karosérie zníženou o 40 % v porovnaní s ekvivalentnými modelmi MXS, ideálne pre automatizačné zariadenia s obmedzenou vertikálnou svetlosťou. Podporuje hornú a spodnú dvojitú montáž s otvormi pre polohovacie kolíky, presnosť opakovaného polohovania ± 0,02 mm, veľkosti otvorov φ8~20 mm a maximálny štandardný zdvih 100 mm. Štandardne vybavená dvojstrannými polyuretánovými nárazníkmi, voliteľnými nastavovačmi zdvihu X10/X11 a hydraulickými nárazníkmi. Vstavaný magnet spolupracuje s magnetickými spínačmi a umožňuje bezolejovú prevádzku s dlhým cyklom. Široko používaný na prenos stredného zaťaženia s dlhým zdvihom, ako je manipulácia s modulom 3C, presné lisovanie a prepínanie staníc.

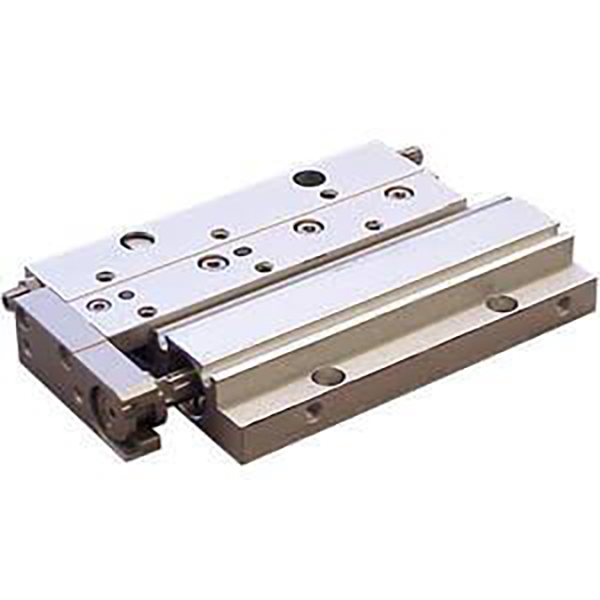

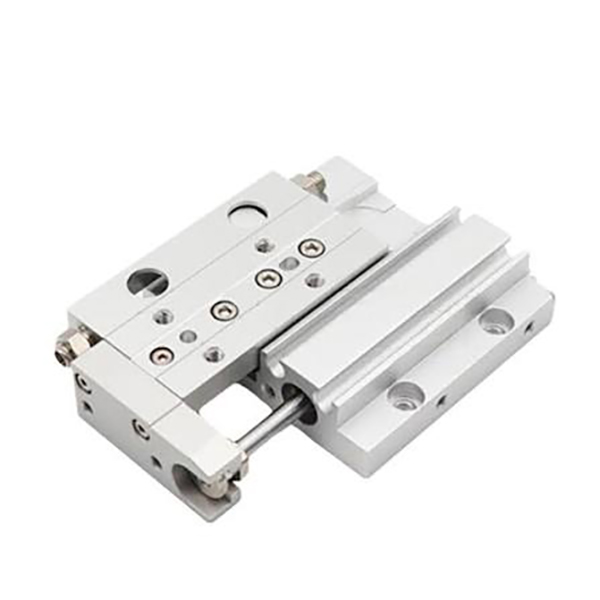

Ultratenký, vysokopevný pneumatický posuvný stôl série MXF
Značka: SOLH by Richge Technology
Prehľad produktov
Séria SOLH MXF je ultratenký, vysokopevný pneumatický posuvný stôl s dlhým zdvihom určený pre výškovo obmedzené automatizačné zariadenia. Vďaka paralelnému usporiadaniu valca a priečnej vodiacej lišty, obojstrannej hornej/spodnej montážnej konštrukcii a strednej nosnosti dosahuje ultranízku výšku tela, ktorá je o 40 % štíhlejšia ako bežné MXS klzáky rovnakej špecifikácie. Vďaka stabilnému stredne presnému polohovaniu, plynulej prevádzke s dlhým zdvihom a vysokofrekvenčnej cyklickej odolnosti slúži ako hlavné hlavné riešenie nízkoprofilového posuvného zariadenia na presnú manipuláciu s materiálom, montáž a prepínanie staníc v kompaktných automatizovaných systémoch.
Umiestnenie jadra a štrukturálne prvky
--Dvojčinná hnacia štruktúra: Prijíma stabilnú dvojčinnú prevádzku s veľkosťou otvoru v rozsahu od φ8 do φ20 mm, poskytuje spoľahlivý výstup so stredným zaťažením 20~180N, dokonale vyhovujúci scenárom presnej manipulácie so stredným zaťažením.
--Dizajn paralelného valca a krížového valčekového vedenia: Vodiaca lišta a valec sú usporiadané paralelne, oddeľujúc nosné ložisko od tesniaceho pohybu piestnej tyče. Táto štruktúra poskytuje vysokú tuhosť, nízke trenie, prevádzku s nulovou medzerou a extrémne hladký lineárny pohyb.
--Ultratenké telo s nízkym profilom: Výška tela je iba 16~27 mm, o 40 % nižšia ako ekvivalentné modely MXS. Je optimálnou voľbou pre ultranízku svetlú výšku a veľmi kompaktné usporiadanie zariadení.
--Spoľahlivý výkon so strednou presnosťou: Zaisťuje paralelnosť chodu 0,03 mm, vertikálnosť 0,05 mm a presnosť opakovaného polohovania ± 0,02 mm, čo plne spĺňa štandardné požiadavky na automatizáciu polohovania so strednou presnosťou.
--Obojstranná vysoko presná montáž: Vybavený hornými priechodnými otvormi a spodnými otvormi so závitom, plus otvory pre presné polohovanie. Podporuje kladnú a opačnú inštaláciu, zaručuje vysokú presnosť opakovanej montáže po demontáži a opätovnej montáži.
--Flexibilné potrubie a inštalácia senzorov: Kompatibilné s priečnym a axiálnym obojsmerným potrubím. Vstavaný magnetický krúžok s dizajnom skrytej posuvnej drážky pre inštaláciu magnetického spínača, čím sa šetrí inštalačný priestor bez štrukturálnych zásahov.
--Možnosti nastaviteľného zdvihu a viacerých vyrovnávacích pamätí: Štandardné polyuretánové tlmiče na oboch koncoch pre stabilné odpruženie. Obsahuje 5 mm nastaviteľný zdvih na konci (10 mm celkový štandardný rozsah zastrihnutia), s voliteľnou špecifikáciou X11 pre 15 mm ultra dlhé jemné nastavenie a voliteľné hydraulické nárazníky pre scenáre vysokofrekvenčného nárazu.

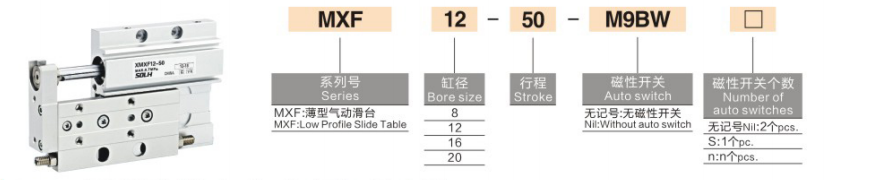

Kompletné pravidlo kódovania modelu
1. Príklad modelu: MXF12-50-M9BW
pozícia
kód
Popis špecifikácie
1
MXF
Kód série: Ultratenký, vysokopevný a nízkoprofilový posuvný stôl
2
12. 8. 2016
Veľkosť otvoru (mm)
3
Zodpovedajúci štandardný zdvih
φ8:10/20/30 mm; φ12:20/30/50 mm; φ16:30/50/75 mm; φ20:30/50/75/100 mm
4
M9BW / 2M9B
Konfigurácia magnetického spínača: Jednoduché alebo dvojité spínače pre obojsmernú detekciu polohy
-- MXF8-20: Štandardný model bez spínača, 8 mm otvor, 20 mm zdvih, dvojčinný
--MXF20-100-2M9B: 20 mm vŕtanie, 100 mm dlhý zdvih, duálne magnetické spínače pre obojsmerné monitorovanie polohy
--MXF16-75-X11: 16 mm vŕtanie, 75 mm zdvih, 15 mm predĺžené nastavenie zdvihu
Základné technické špecifikácie (@0,5 MPa, dvojčinné)
Parameter
φ8
φ12
φ16
φ20
Veľkosť otvoru (mm)
8
12
16
20
Štandardný zdvih (mm)
20. 10. 2030
20/30/50
30/50/75
30/50/75/100
Pracovný tlak (MPa)
0,15 až 0,7
0,15 až 0,7
0,15 až 0,7
0,15 až 0,7
Rozšírenie ťahu (N@0,5MPa)
25
57
101
157
Sťahovací ťah (N@0,5MPa)
19
48
88
137
Hmotnosť (g, štandardný zdvih)
50-75
120-170
210~360
340 až 690
Výška tela × šírka (mm)
16×58
18,5 × 68
21 × 80
27×92
Režim vyrovnávacej pamäte
Štandardný polyuretánový pufor na oboch koncoch; voliteľný hydraulický nárazník
Teplota okolia (℃)
-10 ~ +60 (nemrznúce prostredie)
Veľkosť vzduchového portu
M5 × 0,8
M5 × 0,8
M5 × 0,8
M6 × 1,0
Základný výkon a výhody produktu
--Ultratenká kompaktná štruktúra pre extrémnu úsporu miesta: S ultranízkou výškou tela 16~27 mm, o 40 % štíhlejším ako séria MXS, sa dokonale prispôsobí zariadeniu s ultra nízkou svetlou výškou a hustým modulárnym scenárom rozloženia, kde nie je možné nainštalovať konvenčné klzáky.
--Vysoká tuhosť a stabilná prevádzka s dlhým zdvihom: Krížové valčekové vedenie spárované s integrovaným monolitickým telom eliminuje medzery a deformácie. Udržuje stabilnú prevádzku bez chvenia pri maximálne 100 mm dlhom zdvihu a podmienkach vysokofrekvenčného cyklovania.
--Obojstranná montáž so silnou prispôsobivosťou: Podporuje hornú montáž cez priechodný otvor a inštaláciu so spodným závitovým otvorom, kompatibilný s pozitívnou aj spätnou montážou. Vybavený presnými otvormi pre polohovacie kolíky, ktoré zaisťujú vysokú presnosť opakovania po opakovanej demontáži a montáži.
--Flexibilný nastaviteľný zdvih a prispôsobenie viacerých staníc: Štandardné jemné nastavenie 5 mm na koniec (celkový rozsah orezania 10 mm). Voliteľná špecifikácia X11 poskytuje 15 mm predĺžené nastavenie zdvihu, čím spĺňa presné požiadavky na kalibráciu zdvihu pre automatizované procesy na viacerých staniciach.
--Bezolejová a dlhá životnosť s nízkou údržbou: Prijíma tesnenie s nízkym trením a bezolejový prevádzkový dizajn so životnosťou viac ako 5 miliónov cyklov. Je použiteľný ako pre čisté priemyselné prostredia, tak aj pre konvenčné automatizované výrobné linky s minimálnymi požiadavkami na každodennú údržbu.
Spôsoby montáže a typické aplikačné scenáre
1. Dvojité spôsoby montáže
--Horná montáž: Upevnené cez horné priechodné otvory s horným usporiadaním záťaže. Zladené s polohovacími kolíkmi pre vysoko presné polohovanie a stabilné nosenie.
--Spodná montáž: Upevnené cez spodné závitové otvory pre priamu povrchovú inštaláciu zariadenia. Vyznačuje sa pevnou montážou a je ideálny pre aplikácie spätnej montáže.
2. Typické priemyselné aplikácie
-- Elektronický priemysel 3C: Laminovanie obrazovky, manipulácia s modulmi, prenos dosky plošných spojov, prepínanie detekčných staníc a presné polohovanie elektronických komponentov.
--Presná automatizácia montáže: Lisovanie malých dielov, montáž svoriek, skrutkovanie upínacieho prípravku a cyklická prevádzka ľahkých nástrojov.
--Baliace stroje: Tlačenie materiálu, pohon rezacieho nástroja, laminovanie štítkov a doprava materiálu na krátke vzdialenosti.
--Všeobecné automatizačné zariadenia: Posuvné teleso dverí zariadenia, prepínanie staníc výrobnej linky a strednozáťažové vysokofrekvenčné cyklické lineárne riadenie.
MXF vs MXH vs MXS | Porovnanie nízkoprofilového a kompaktného posuvného stola
Porovnávacia položka
MXF (ultratenká, vysoká tuhosť)
MXH (ultra-úzky ľahký)
MXS (vysoká tuhosť pre vysoké zaťaženie)
Rozsah vŕtania (mm)
12. 8. 2016
10. 6. 2016
16/12/20/25/32
Výška tela (φ12)
18,5 mm (ultratenký)
12 mm (ultra-tenký)
30 mm (štandardná výška)
Typ vodítka
Krížový valec (vysoká tuhosť)
Guličkové vedenie (ľahké)
Guľôčkové vedenie (ťažké)
Rozsah zdvihu (mm)
10~100 (dlhý zdvih)
5~50 (stredný zdvih)
10~200 (extra dlhý zdvih)
Kapacita zaťaženia
Stredné (20~180N)
Svetlo (10~100N)
Ťažký (50~500N)
Montážna plocha
Obojstranné (horná/spodná časť)
Jednostranné (dole)
Obojstranné (horná/spodná časť)
Cenová hladina
Stredná (vysoká cena-výkon)
Nízka (ekonomická)
Vysoká (Heavy-Duty Premium)
Najlepšia aplikácia
Nízka výška priestoru, stredné zaťaženie, dlhý zdvih
Ultra tenký priestor, nízka záťaž, vysoká frekvencia
Veľké zaťaženie, vysoká tuhosť, extra dlhý zdvih
Sprievodca rýchlym výberom v troch krokoch
1. Výber veľkosti otvoru podľa zaťaženia: Prispôsobte priemer otvoru podľa hmotnosti obrobku: φ8 ≤ 2 kg, φ12=2~5kg, φ16=5~10kg, φ20=10~15kg. Zarezervujte si minimálne 50% rezervu zaťaženia, aby ste zabezpečili stabilnú dlhodobú prevádzku.
2. Potvrdenie mŕtvice: Štandardný zdvih sa pohybuje od 10 mm do 100 mm. Uprednostňujte sériu MXF pre scenáre s dlhým zdvihom (≥50 mm); vyberte sériu MXH pre pracovné podmienky s krátkym zdvihom a vysokofrekvenčným cyklom.
3. Zhoda konfigurácie: -- Detekcia polohy: Vybavené duálnymi magnetickými spínačmi M9B pre presné obojsmerné monitorovanie polohy zdvihu.
-- Jemné nastavenie zdvihu: Pre bežné používanie zvoľte štandard -X10 (5mm orezanie); select -X11 (15 mm predĺžené zastrihávanie) pre presnú viactaktnú kalibráciu.
-- Optimalizácia vyrovnávacej pamäte: Prijať štandardné polyuretánové nárazníky pre konvenčnú prevádzku; upgrade na hydraulické nárazníky pre scenáre s vysokofrekvenčným dopadom a znížením hluku.
Zhrnutie jednej vety
Ultratenký pneumatický posuvný stôl s vysokou tuhosťou radu SOLH MXF sa vyznačuje o 40 % menšou výškou tela ako MXS, krížovým valčekom s vysokou tuhosťou, obojstrannou montážou a stabilitou pri strednom zaťažení s dlhým zdvihom, čo slúži ako vysoko nákladovo výkonné základné riešenie pre kompaktnú automatizáciu s obmedzenou výškou a stredne presnú vysokofrekvenčnú manipuláciu.
