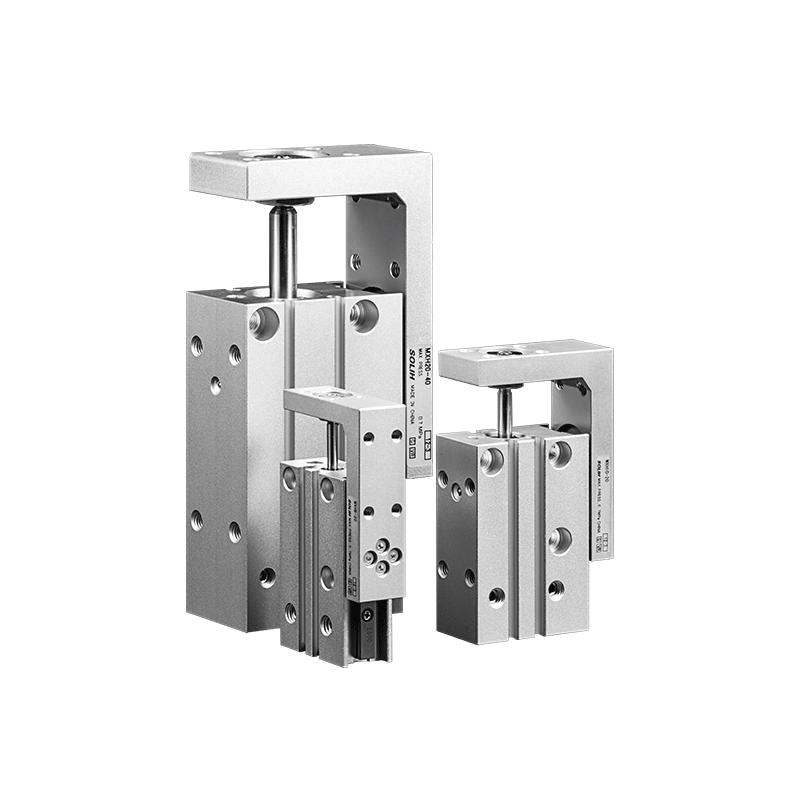

Kompaktný úzky pneumatický posuvný stôl s dlhým zdvihom radu MXH

Značka: SOLH by Richge Technology

Prehľad produktov

     Séria SOLH MXH je kompaktný pneumatický posuvný stôl úzkeho typu vybavený systémom lineárneho vedenia s obežnou guľou. Integruje ľahký dizajn, vysokú tuhosť a predĺžený zdvih až do 60 mm a vyznačuje sa ultra úzkou šírkou tela, ktorá výrazne šetrí inštalačný priestor. Vďaka vynikajúcej zaťažiteľnosti proti vychýleniu a schopnosti stredne presného polohovania je špeciálne optimalizovaný pre inštaláciu s viacerými posuvmi vedľa seba a presné prenosové operácie v extrémne priestorovo obmedzených automatizovaných scenároch, pričom slúži ako ideálne mikrolineárne riadenie s dlhým zdvihom pre elektroniku 3C a presnú automatizáciu.

Základná štruktúra a funkcie dizajnu

     --  Dvojpiestová hnacia štruktúra: Prijíma dvojpiestový dvojčinný jazdný režim, ktorý poskytuje stabilnú výstupnú silu a vynikajúci výkon synchrónnej prevádzky, čím zabezpečuje konzistentný lineárny pohyb počas vysokofrekvenčnej cyklickej práce.

     --  Vodiaca koľajnica s nekonečnou obežnou guľou: Vybavené nekonečnými obežnými guľôčkovými lineárnymi vodiacimi koľajnicami, vyznačujúce sa vysokou tuhosťou konštrukcie a vynikajúcou stabilitou lineárneho pohybu. Rovnobežnosť pohybu je riadená v rozmedzí 0,05 mm pre krátke zdvihy, čím sa účinne predchádza chveniu a odchýlke pohybu.

     -- Ultra-úzke kompaktné telo: Optimalizovaná štruktúra s úzkou šírkou, oveľa štíhlejšia ako tradičné šmykľavé stolíky zo série MXQ a MXS, dokonale podporuje husté usporiadanie viacerých šmýkačiek vedľa seba, aby sa maximalizovalo využitie priestoru zariadenia.

     -- Vynikajúca anti-offsetová nosnosť: Prípustný krútiaci moment je približne 6-krát väčší ako pri tradičnej sérii MXU, s výrazne zvýšenou odolnosťou voči excentrickému zaťaženiu a konzolovému zaťaženiu, prispôsobenie sa zložitým prevádzkovým podmienkam jednostrannej sily.

     --  Viacsmerná flexibilná inštalácia: Podporuje 4-cestnú montáž s priečnymi priechodnými otvormi/dierami so závitom a pozdĺžnymi otvormi so závitom. V súlade s 3-stranným dizajnom potrubia spĺňa rôzne požiadavky na inštaláciu a usporiadanie potrubí pre úzke a naskladané konštrukcie zariadení.

     -- Univerzálne prispôsobenie snímača: Vstavaný magnetický krúžok ako štandard, s obojstrannými drážkami snímača kompatibilnými s magnetickými spínačmi série D-M9□ a A93, realizujúci presnú detekciu polohy zdvihu a spätnú väzbu signálu.

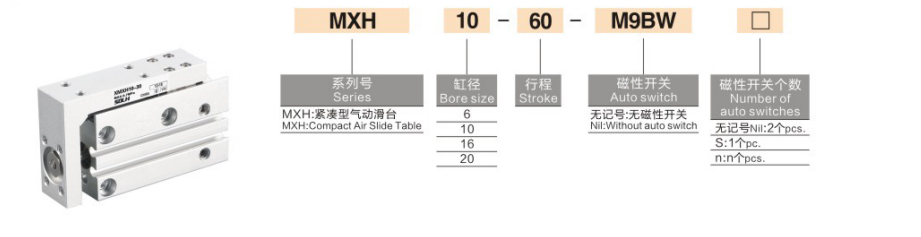

Kompletné pravidlo kódovania modelu

   1. Príklad modelu: MXH16-50Z-M9NL

   2. Referenčný príklad štandardnej objednávky

     --  MXH10-30-M9BW: otvor 10 mm, zdvih 30 mm, magnetický spínač NPN s dĺžkou vodiča 1 m

Základné technické špecifikácie

Referenčná tabuľka výstupnej sily a zaťaženia (@0,5 MPa)

Bezpečnostný faktor ≥2; Vertikálne zaťaženie vyžaduje overenie prípustného krútiaceho momentu

Špecifikácia prípustného krútiaceho momentu (Anti-Offset Load Capacity, N·m)

Aplikačné scenáre a porovnanie výberu produktov

   1. Prioritné aplikačné scenáre pre sériu MXH

     --  Extrémne priestorovo obmedzené vybavenie: Ultra úzky dizajn tela podporuje hustú inštaláciu viacerých posuvných stolíkov vedľa seba, dokonale zapadajúcich do miniaturizovaných interiérov automatizovaných zariadení.

     --  Stredne presné operácie s dlhým zdvihom: Maximálny zdvih do 60 mm s presnosťou opakovania ± 0,02 mm, ďaleko presahuje stabilitu polohovania bežných pneumatických valcov, spĺňa požiadavky na stredne presný prenos s dlhým zdvihom.

     --  Vysokofrekvenčný prenos svetla: Ideálne pre cyklickú manipuláciu a polohovanie elektronických komponentov, terminálov, malých plastových dielov a presných nástrojov.

     --  Pracovné podmienky proti offsetovému zaťaženiu: Vynikajúca odolnosť voči krútiacemu momentu umožňuje stabilnú prevádzku pri scenároch jednostrannej sily a konzolovej inštalácie, čím rieši problémy s vychýlením a chvením bežných klzných prvkov.

Porovnanie série MXH vs MXQ vs MXS

Pokyny pre profesionálny výber

     --  Zhoda veľkosti otvoru: Ovládajte horizontálne zaťaženie v rozmedzí 50 % menovitej hodnoty a vertikálne zaťaženie v rozmedzí 25 % menovitej hodnoty, so zaručeným bezpečnostným faktorom nie menším ako 2, aby bola zaistená stabilná dlhodobá prevádzka.

     -- Rezervácia mŕtvice: Počas výberu rezervujte okraj zdvihu 5~10 mm; maximálny štandardný zdvih série MXH je 60 mm, aby sa zabránilo obmedzujúcim nárazom a zlepšila sa životnosť.

     -- Výber režimu montáže: Vyberte si priečnu montáž pre ultra úzky priestor; prijať pozdĺžnu montáž pre scenáre stohovanej a viacvrstvovej inštalácie, aby ste ušetrili celkový priestor zariadenia.

     -- Optimalizácia vyrovnávacej pamäte: Vybavte sa hydraulickým nárazníkom, keď prevádzková rýchlosť prekročí 300 mm/s alebo hmotnosť nákladu presiahne 3 kg, čím sa účinne znižuje náraz na koncovku a vibrácie.

     -- Konfigurácia snímača: Dvojstranné drážky snímača podporujú inštaláciu duálneho magnetického spínača, realizujúc presnú detekciu vysunutia a zatiahnutia zdvihu na monitorovanie polohy pri plnom zdvihu.

Zhrnutie jednej vety

     Úzky kompaktný pneumatický posuvný stôl radu SOLH MXH sa vyznačuje ultra úzkym telom, vysokou odolnosťou voči krútiacemu momentu, 60 mm dlhým zdvihom a strednou presnosťou ± 0,02 mm, so 4-smernou montážou a bezolejovou prevádzkou, čo je optimálnym nákladovo efektívnym riešením pre hustú inštaláciu a ľahký vysokofrekvenčný presný prenos v stiesnených automatizovaných priestoroch.
