Ultrakompaktný vysoko presný pneumatický posuvný stôl radu MXJ

Značka: SOLH by Richge Technology

Prehľad produktov

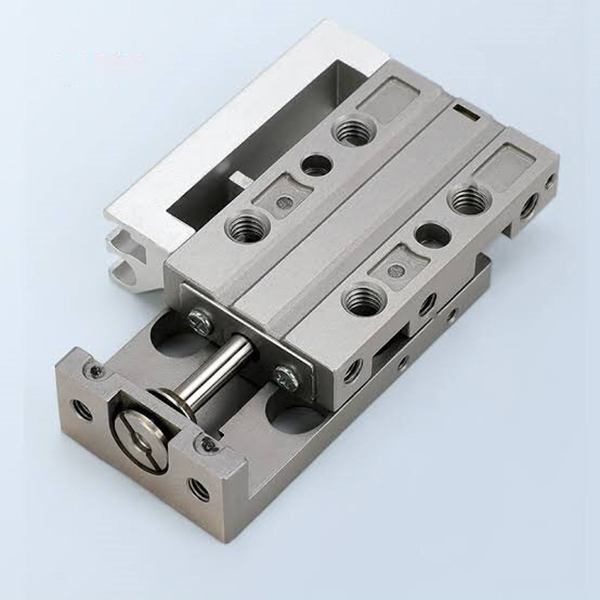

     Séria SOLH MXJ je ultra miniatúrny, vysoko presný pneumatický posuvný stôl navrhnutý pre mikropresné lineárne riadenie. Vďaka ultra kompaktnému pôdorysu, presnosti polohovania na mikrónovej úrovni, ľahkej konštrukcii a viacsmernej montážnej kompatibilite je dokonale prispôsobený pre automatizované stanice s obmedzeným priestorom vrátane elektronického spracovania 3C, presnej detekcie, mikro montáže a vysokofrekvenčných cyklických operácií s krátkym zdvihom. Slúži ako hlavný vysoko presný mikrolineárny pohon pre miniatúrne automatizačné scenáre.

Základná štruktúra a funkcie dizajnu

     -- Režim pohonu: Dvojčinná obojsmerná prevádzka, veľkosti otvoru φ4,5/6/8/12/16 mm, pokrývajúci rozsah mikro až ľahkého zaťaženia 5~50N.

     -- Prémiová štruktúra: Prijíma telo z martenzitickej nehrdzavejúcej ocele a integrovanú lineárnu vodiacu koľajnicu. Nosná konštrukcia je izolovaná od tesniaceho pohybu piestnej tyče, čo poskytuje vysokú tuhosť a prevádzku s ultra nízkym trením.

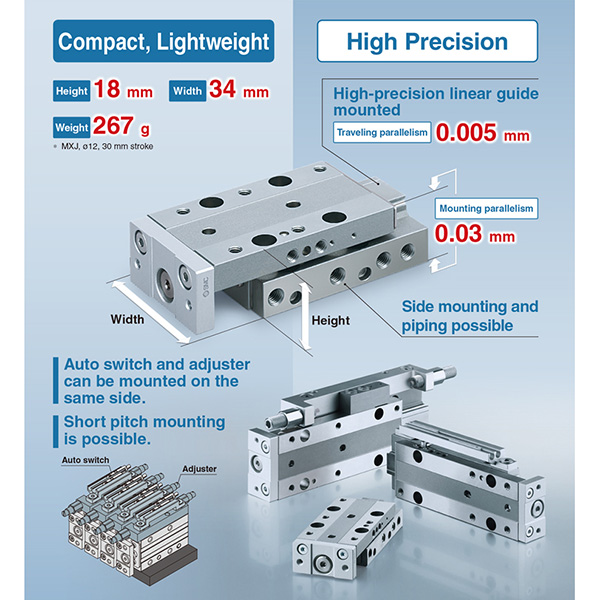

     -- Presnosť na mikrónovej úrovni: Rovnobežnosť pohybu 0,005 mm, rovnobežnosť montáže 0,03 mm, vertikálnosť 0,01 mm, čo zaisťuje mimoriadne stabilné presné polohovanie pre sofistikované procesy.

     -- Ultra-kompaktná veľkosť: Ultratenký dizajn tela s výškou iba 10 mm pre model s dierou φ4,5 a výškou 18 mm pre model s dierou φ12, o 30 % ~ 50 % menší ako ekvivalentné posuvné stoly MXQ, čo maximalizuje využitie priestoru pre stanice s hustým rozložením.

     - Flexibilná viacstranná montáž: Podporuje hornú, spodnú a bočnú trojstrannú inštaláciu s presnými polohovacími otvormi pre kolíky, ktoré sa prispôsobujú rôznym obmedzeným a hustým usporiadaniam zariadení.

     - Kompatibilita s univerzálnym snímačom: Štandardne vybavený dvojitými drážkami pre magnetické spínače. Modely so zdvihom ≥5 mm umožňujú inštaláciu 2 magnetických spínačov M9B. Symetrický konštrukčný dizajn umožňuje ľavý/pravý prepínač a zameniteľnosť potrubia na mieste.

     - Nastaviteľné tlmenie a obmedzovanie: Štandardný gumový tlmič s dvojitým koncom na zníženie hluku a nárazu; voliteľné kovové obmedzovače zdvihu s jedným/dvojitým koncom s nastaviteľným rozsahom zdvihu 0~5 mm pre mimoriadne presné polohovanie.

Kompletné pravidlo kódovania modelu

   1. Príklad modelu: MXJ6-10-CS-M9B

   2. Referenčné príklady štandardných objednávok

     -- MXJ4.5-5: Štandardný typ, bez magnetického spínača, otvor 4,5 mm, zdvih 5 mm, dvojčinný

     -- MXJ8-15-B-2M9B: vŕtanie 8 mm, zdvih 15 mm, dvojitý kovový limit, 2 ks magnetické spínače M9B

     -- MXJ12-20-L: Symetrický typ, vŕtanie 12 mm, zdvih 20 mm, obojstranné potrubie

Základné technické špecifikácie (@0,5 MPa, dvojčinné)

   1. Mikrošpecifikácie (φ4,5 / φ6 / φ8)

   2.Malé špecifikácie (φ12 / φ16)

Hlavné konkurenčné výhody

   1. Ultra vysoká presnosť a stabilita na mikrónovej úrovni

     -- Integrované jednodielne obrábanie spárované s vysoko presnou lineárnou guľôčkovou vodiacou koľajnicou zaisťuje presnosť opakovaného polohovania ±0,01 mm a ultranízku chybu paralelizmu, čo plne spĺňa prísne požiadavky na presnosť pre procesy mikrodetekcie a jemného polohovania.

   2. Ultra kompaktný a priestorovo úsporný dizajn

     -- Ultra tenká a ultra krátka konštrukcia tela s minimálnou výškou iba 10 mm. Trojstranný montážny dizajn sa prispôsobí ultra úzkemu vertikálnemu a horizontálnemu priestoru, čím ušetrí viac ako 40 % inštalačného priestoru v porovnaní s konvenčnými posuvnými stolmi, ideálne pre husté automatizované výrobné linky.

   3. Ľahká a vysokofrekvenčná rýchla odozva

    - Optimalizovaná ľahká konštrukcia z nehrdzavejúcej ocele (40 ~ 500 g) účinne znižuje zotrvačnosť pohybu. Prevádzková rýchlosť sa pohybuje od 50 do 500 mm/s, čo podporuje stabilnú vysokofrekvenčnú prevádzku nad 300 cyklov za minútu (cpm) na zvýšenie efektivity výroby.

   4. Bezolejová prevádzka a super dlhá životnosť

     -- Prijíma tesnenie odolné voči opotrebovaniu s nízkym trením a bezolejový dizajn, kompatibilný s čistými dielňami a mierne zaolejovaným priemyselným prostredím. Odolná konštrukčná konfigurácia zabezpečuje životnosť viac ako 5 miliónov cyklov s dlhodobo stabilnou bezúdržbovou prevádzkou.

   5. Symetrický reverzibilný dizajn pre flexibilnú inštaláciu

     - Symetrická štruktúra vzduchového portu a drážky spínača umožňuje na mieste ľavú/pravú výmenu potrubia a inštaláciu snímača, čím sa eliminuje smerové obmedzenie a výrazne sa zlepšuje flexibilita ladenia na mieste a štrukturálneho prispôsobenia.

Montážne formy a typické aplikácie

   1. Spôsoby montáže

     -- Horná montáž: Upevnené cez priechodné otvory s presnými polohovacími otvormi pre kolíky, vhodné pre montáž na vrch obrobku a scenáre vysoko presného polohovania.

     -- Spodná montáž: Upevnená cez otvory so spodným závitom, stabilná a spoľahlivá, použiteľná pre štandardnú povrchovú inštaláciu.

     -- Bočná montáž: Upevnená pomocou bočných závitových otvorov, ideálna pre zariadenia s obmedzeným vertikálnym priestorom a hustým paralelným usporiadaním viacerých klzných prvkov.

   2. Typické aplikačné scenáre

     -- Elektronika 3C: Manipulácia a prenos čipu, zaostrovanie objektívu fotoaparátu, laminácia mikro komponentov, testovanie životnosti tlačidiel

     -- Presná detekcia: Polohovanie sondy, presný pohyb CCD kamery, meranie mikrorozmerov, optická jemná kalibrácia

     -- Mikromontáž: Automatické zaisťovanie skrutiek, krimpovanie koncoviek, presné vkladanie komponentov, miniatúrne unášanie prípravku

     -- Lekárske vybavenie: Presné ovládanie mikro pumpy, prepínanie miniatúrnych ventilov, teleskopické polohovanie malého prístroja

3-krokový sprievodca rýchlym výberom

   1. Výber otvoru podľa zaťaženia

     -- φ4,5 ≤0,5 kg / φ6=0,5~1kg / φ8=1~2kg / φ12=2~5kg / φ16=5~8kg. Pre stabilnú a presnú prevádzku si rezervujte minimálne 50 % bezpečnostné rozpätie zaťaženia.

   2. Potvrdenie zdvihu

     -- Štandardný rozsah zdvihu: 5 ~ 50 mm. Uprednostnite krátke zdvihy (5~20 mm) pre vysokofrekvenčné pracovné podmienky, aby ste zaistili vyššiu presnosť a prevádzkovú stabilitu.

   3. Zhoda konfigurácie

     -- Monitorovanie polohy: Vybavte 2 magnetickými spínačmi M9B pre obojsmernú spätnú väzbu polohy zdvihu.

     -- Obmedzenie presnosti: Vyberte kovový limit s dvoma koncami (B) pre 0 ~ 5 mm nastaviteľné presné polohovanie zdvihu.

     -- Prispôsobenie montáže: Zvoľte bočnú montáž pre husté usporiadanie stanice, spodnú montáž pre štandardnú povrchovú inštaláciu.

Zhrnutie jednej vety

     Ultrakompaktný vysoko presný pneumatický posuvný stôl radu SOLH MXJ sa vyznačuje presnosťou polohovania na mikrónovej úrovni, trojstrannou flexibilnou montážou, ľahkou vysokofrekvenčnou prevádzkou a voliteľnými nastaviteľnými kovovými obmedzovačmi, ktoré slúžia ako cenovo výhodný presný mikro lineárny pohon široko používaný v elektronike 3C, presnej detekcii, mikromontáži a zdravotníckych automatizačných zariadeniach.
