Ultra-vysoko presný kompaktný pneumatický posuvný stôl radu MXP

Ultra-vysoko presný pneumatický posuvný stôl SOLH MXP je zameniteľný so sériou SMC MXP. Prijíma integrované telo z martenzitickej nehrdzavejúcej ocele a vstavané guľové lineárne vedenie, čím sa dosahuje rovnobežnosť pohybu 0,004 mm, chyba otáčania až do ± 0,03 ° a presnosť opakovaného polohovania ± 0,01 mm. Ultra úzke kompaktné telo je o 10%~20% štíhlejšie ako modely MXJ, podporuje trojstrannú montáž a prepínateľné axiálne/laterálne potrubie. Veľkosti vŕtania φ6~16mm vybavené štandardnými gumenými tlmičmi, voliteľnými kovovými obmedzovačmi a hydraulickými tlmičmi dostupnými pre φ8 a vyššie. Podporuje čisté prostredie bez oleja a stabilnú vysokofrekvenčnú reciprocitu. Ideálne pre automatizačné stanice s obmedzeným priestorom vyžadujúce prísnu presnosť pohybu, ako je optická kontrola, lepenie čipov, montáž mikrosúčiastok a prémiové lekárske vybavenie.

Ultra-vysoko presný kompaktný pneumatický posuvný stôl radu MXP

Značka: SOLH by Richge Technology


Prehľad produktov

     Séria SOLH MXP je špičkový ultra-vysoko presný kompaktný pneumatický posuvný stôl navrhnutý pre prísne scenáre mikropolohovania. Vďaka vstavanej konštrukcii vodiacej koľajnice valca a integrovanému telu z nehrdzavejúcej ocele poskytuje rovnobežnosť na úrovni mikrónov, ultra nízku rotačnú chybu a výnimočnú tuhosť. Vďaka podpore obojsmerného potrubia a vysokofrekvenčného stabilného cyklovania sa dokonale hodí na presnú montáž 3C, optickú detekciu a vysoko presné polohovanie mikrosúčiastok, pričom slúži ako prémiový model pre sofistikované aplikácie miniatúrneho lineárneho riadenia.


Základná štruktúra a funkcie dizajnu

     --  Režim jazdy: Dvojčinná obojsmerná prevádzka, veľkosti otvorov φ6/8/10/12/16 mm, pokrývajúci rozsah ľahkého zaťaženia 10~120N.

     -- Integrovaná prémiová štruktúra: Obsahuje vstavanú valcovú lineárnu vodiacu koľajnicu a jednodielne telo z martenzitickej nehrdzavejúcej ocele. Nosný mechanizmus je úplne izolovaný od tesniaceho pohybu piestnice, čím sa dosahuje extrémna tuhosť a minimálne trenie.

     -- Extrémne vysoká presnosť: Rovnobežnosť pohybu 0,004 mm, montážna rovnobežnosť 0,02 mm, presnosť otáčania ±0,03° (φ6/8/10) / ±0,04° (φ12/16), poskytuje špičkový ultrastabilný výkon presného polohovania.

     -- Ultra kompaktné úzke telo: Výška tela iba 17~23 mm, o 10%~20% užšia ako ekvivalentné modely MXJ, čo umožňuje mimoriadne husté usporiadanie pre extrémne stiesnené pracovné priestory.

     -- Flexibilita dvojsmerného potrubia: Podporuje bočné aj axiálne potrubie s prepínateľným usporiadaním na mieste, ktoré sa prispôsobuje rôznym požiadavkám na smerovanie potrubí na mieste.

     -- Kompatibilita s univerzálnym snímačom: Štandardné duálne drážky pre magnetické spínače umožňujú inštaláciu 2 magnetických spínačov M9B pre spoľahlivé obojsmerné monitorovanie polohy.

     -- Viacúrovňové ukladanie do vyrovnávacej pamäte a obmedzovanie: Štandardné dvojité gumové nárazníky pre zníženie hluku a nárazov; voliteľné kovové obmedzovače zdvihu s jedným/dvojitým koncom, plus možnosť hydraulického nárazníka pre modely φ8 a vyššie s nastaviteľným rozsahom zdvihu 0~5 mm pre mimoriadne presné ovládanie polohy.

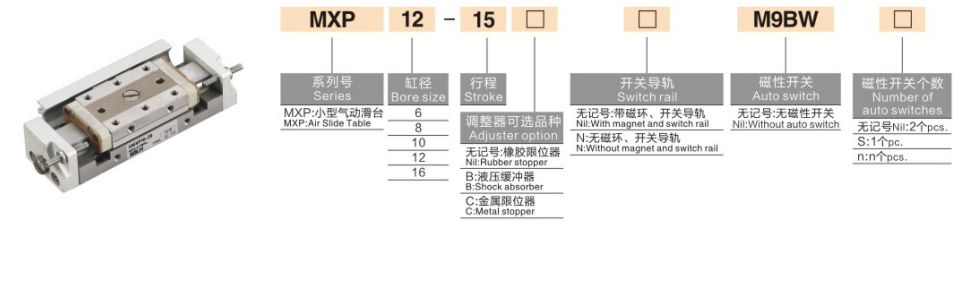

Kompletné pravidlo kódovania modelu

   1. Príklad modelu: MXP8-15-B-M9BW

pozícia

kód

Popis špecifikácie

1

MXP

Kód série: Ultra-vysoko presný pneumatický posuvný stôl

2

8. 6. 10/12/16

Veľkosť otvoru (mm)

3

5/10/15/20/25/30

Štandardný zdvih (mm): φ6=5/10; φ8=10/20; φ10=10/20; φ12=15/25; φ16=20/30

4

B/C/D/Prázdne

Limit Option: B=Dvojitý kovový limit; C = limit zatiahnutia a konca; D=Predĺžiť koncový limit; Blank=Štandardný gumený nárazník

5

M9BW/M9B

Magnetický spínač (voliteľné, 1 alebo 2 spínače)

6

N/Prázdne

Typ vodiacej koľajnice: N=nemagnetická vodiaca koľajnica; Blank=Štandardná magnetická vodiaca lišta

   2. Referenčné príklady štandardných objednávok

     --  MXP6-5: Štandardný typ, bez magnetického spínača, otvor 6 mm, zdvih 5 mm, dvojčinný

     --  MXP10-20-B-2M9B: vŕtanie 10 mm, zdvih 20 mm, dvojitý kovový limit, 2 ks magnetické spínače M9B

     -- MXP12-25-D: Vŕtanie 12 mm, zdvih 25 mm, kovový limit predĺženého konca, kompatibilné s axiálnym potrubím


Základné technické špecifikácie (@0,5 MPa, dvojčinné)

Položka parametra

φ6

φ8

φ10

φ12

φ16

Vŕtanie (mm)

6

8

10

12

16

Štandardný zdvih (mm)

5/10

10/20

10/20

25. 15

20/30

Prevádzkový tlak (MPa)

0,15 až 0,7

0,15 až 0,7

0,15 až 0,7

0,15 až 0,7

0,15 až 0,7

Predĺženie ťahu @ 0,5 MPa (N)

14

25

39

57

101

Ťah zatiahnutia @ 0,5 MPa (N)

11

19

31

48

88

Pribl. Hmotnosť (g)

~60

~85

~120

~210

~320

Typ vyrovnávacej pamäte

Dvojitý gumový tlmič (voliteľný kovový obmedzovač / hydraulický tlmič pre φ8+)

Teplota okolia

-10 ℃ ~ +60 ℃ (bez mrazenia)

Veľkosť vzduchového portu

M3 × 0,5

M3 × 0,5

M3 × 0,5

M5 × 0,8

M5 × 0,8


Hlavné konkurenčné výhody

   1. Ultra vysoká presnosť a stabilita na úrovni mikrónov
     -- Pýši sa ultra nízkou paralelnosťou pohybu 0,004 mm a presnosťou otáčania až ± 0,03 °, spárovaná s presnosťou opakovaného polohovania ± 0,01 mm. Eliminuje mikrootrasy a odchýlky polohy, plne spĺňa prísne požiadavky na presnosť optickej detekcie, laminácie mikro komponentov a vysoko presné testovacie procesy.

   2. Vstavaná konštrukcia valca a ultra-úzke kompaktné telo
     -- Valec je zabudovaný do konštrukcie vodiacej koľajnice, čím sa v porovnaní s modelmi MXJ znižuje šírka tela o 10 % ~ 20 %. Inovatívny dvojsmerný laterálny/axiálny dizajn potrubia umožňuje flexibilné prepínanie na mieste, čím sa riešia obmedzenia rozloženia potrubia v ultra úzkych hustých staniciach.

   3. Vysoká tuhosť a dlhá životnosť
     -- Jednodielne telo z martenzitickej nehrdzavejúcej ocele a integrovaná štruktúra vodiacej koľajnice poskytujú vynikajúcu odolnosť proti deformácii a štrukturálnu tuhosť. Prijíma bezolejový dizajn tesnenia s nízkym trením, kompatibilný s čistými dielňami a prostredím ľahkého priemyslu, pričom dosahuje bezúdržbovú životnosť viac ako 5 miliónov cyklov.

   4. Hladká vysokofrekvenčná prevádzka
     -- Prémiové tesnenie s nízkym trením a vysoko presná guľová vodiaca koľajnica zaisťujú ultra plynulý pohyb. Prevádzková rýchlosť sa pohybuje od 50 do 500 mm/s, podporuje stabilné vysokofrekvenčné cyklovanie nad 350 cpm bez zadrhávania alebo chvenia, ideálne pre dlhodobé úlohy opakovaného polohovania s krátkym zdvihom.

   5. Flexibilné prispôsobenie inštalácie viacerých scén
     -- Podporuje hornú, spodnú a bočnú trojstrannú montáž s presnými polohovacími otvormi pre kolíky. Symetrická štruktúra vzduchového otvoru umožňuje zameniteľnosť ľavého a pravého potrubia na mieste, čím úplne prelomí smerové obmedzenia a prispôsobí sa rôznym konštrukčným návrhom zariadení.


Montážne formy a typické aplikácie

   1. Spôsoby montáže

     -- Horná montáž: Upevnené cez priechodné otvory s presnými otvormi pre polohovacie kolíky, vhodné pre inštaláciu na vrch obrobku a scenáre vysoko presného polohovania vyžadujúce nulový posun.

     --  Spodná montáž: Upevnené cez spodné závitové otvory so stabilnou a spoľahlivou štruktúrou, použiteľné pre štandardnú povrchovú montáž a pevné lineárne riadenie.

     --  Bočná montáž: Upevnené pomocou bočných závitových otvorov, ideálne pre zariadenia s obmedzeným vertikálnym priestorom a hustým paralelným usporiadaním viacerých posuvných jednotiek.

   2. Typické aplikačné scenáre

     --  Elektronika 3C: Montáž a lepenie čipu, zaostrovanie modulu šošoviek, ultra presné polohovanie mikro komponentov, testovanie cyklu sondy

     --  Optické vybavenie: Presný pohyb CCD kamery, jemná kalibrácia optickej šošovky, polohovanie laserom, vysoko presná detekčná platforma

     --  Micro Precision Montáž: Miniatúrne automatické uzamykanie skrutiek, krimpovanie koncoviek, presné vkladanie komponentov, vysoko presné skrutkovanie prípravku

     -- Lekárske vybavenie: Presné ovládanie mikro pumpy, presné prepínanie miniatúrnych ventilov, teleskopické polohovanie malého prístroja


Porovnanie výberu tabuľky snímok: MXP vs MXJ vs MXQ

Porovnávacia položka

MXP (ultra vysoká presnosť)

MXJ (vysoká presnosť)

MXQ (štandardná presnosť)

Rozsah vŕtania (mm)

8. 6. 10/12/16

4.5/6/8/12/16

8. 6. 12/16 20

Cestovný paralelizmus

0,004 mm (ultra-vysoké)

0,005 mm (vysoké)

0,01 mm (stredná)

Presnosť otáčania

±0,03° / ±0,04°

±0,05°

±0,1°

Šírka tela (φ10)

20 mm (ultra-úzky)

24 mm (úzky)

30 mm (štandard)

Smer potrubia

Bočné / axiálne (dvojsmerné)

Jednosmerný

Jednosmerný

Cenová hladina

Vysoká (prémiová presná trieda)

Stredná (nákladovo efektívna trieda)

Stredný (všeobecný stupeň)

Najlepšia aplikácia

Ultra-vysoko presné spracovanie, optická detekcia, ultrastiesnený hustý priestor

Presné polohovanie, 3C montáž, vysokofrekvenčná prevádzka s krátkym zdvihom

Všeobecná automatika, stredná záťaž, jazda s dlhým zdvihom


3-krokový sprievodca rýchlym výberom

   1. Výber otvoru podľa zaťaženia
     -- φ6 ≤1 kg / φ8=1~2kg / φ10=2~4kg / φ12=4~6kg / φ16=6~10kg. Vyhraďte si minimálne 50% bezpečnostnú rezervu zaťaženia, aby ste zaistili stabilnú a presnú prevádzku.

   2. Potvrdenie mŕtvice Štandardný rozsah zdvihu: 5 ~ 30 mm. Uprednostnite krátke zdvihy (5~20 mm) pre vysokofrekvenčné pracovné podmienky, aby ste zachovali vyššiu presnosť polohovania a prevádzkovú stabilitu.

   3. Zhoda konfigurácie

      --  Monitorovanie polohy: Vybavte 2 magnetickými spínačmi M9B pre obojsmernú spätnú väzbu o polohe zdvihu v reálnom čase.

     -- Presné obmedzovanie a vyrovnávanie: Vyberte kovový limit s dvojitým koncom (B) pre 0 ~ 5 mm nastaviteľné presné polohovanie; vyberte hydraulický nárazník pre modely φ8 a vyššie, aby ste znížili vysokofrekvenčný náraz.

     --  Prispôsobenie potrubia: Prijmite axiálne potrubie pre usporiadanie veľmi úzkeho priestoru a bočné potrubie pre konvenčné štandardné scenáre inštalácie.


Zhrnutie jednej vety

     Ultra-vysoko presný pneumatický posuvný stôl série SOLH MXP sa vyznačuje 0,004 mm ultra nízkou paralelnosťou, minimálnou rotačnou chybou, vstavanou integrovanou vodiacou lištou, dvojsmerným prepínateľným potrubím a voliteľným hydraulickým nárazníkom, ktorý slúži ako prémiový vysokopevný mikrolineárny stolík na optickú detekciu, ultra presná 3C zostava a špičkové medicínske automatizačné vybavenie.
