Pneumatický posuvný stôl radu MXQ | Recirkulačné guľôčkové vedenie / Ekonomický typ

Značka: SOLH by Richge Technology

Prehľad produktov

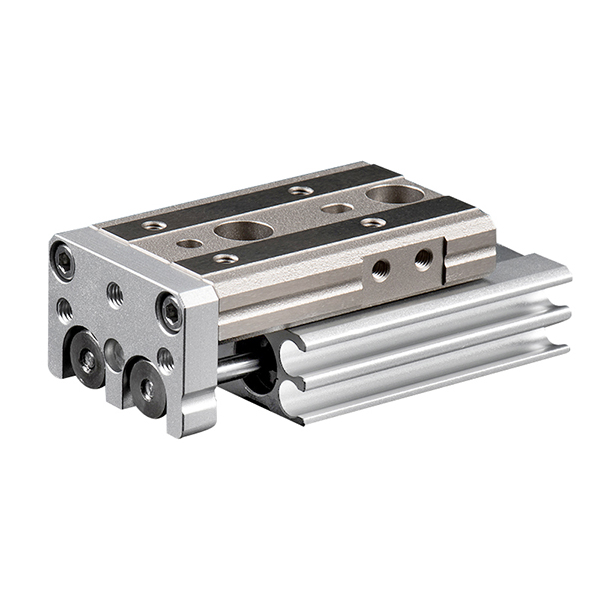

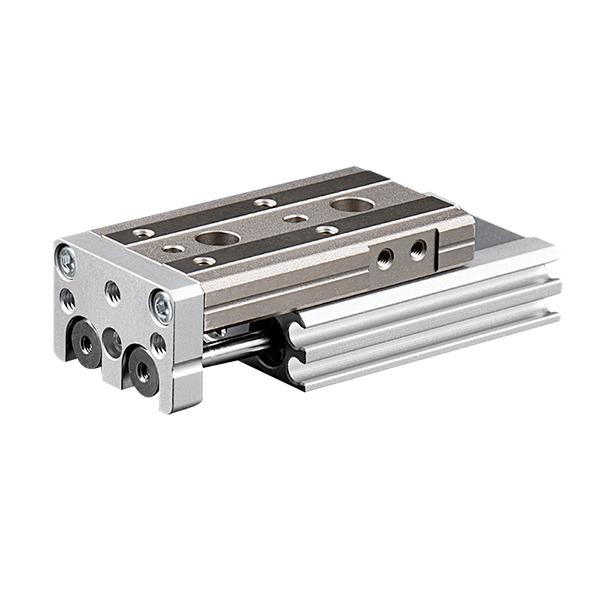

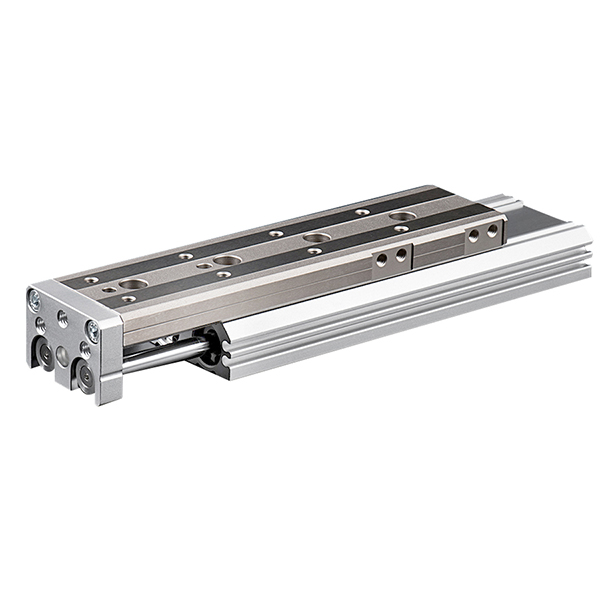

     Séria SOLH MXQ je ekonomický kompaktný pneumatický posuvný stôl s dvojpiestovým hnacím systémom a vodiacimi koľajnicami s obehovými guľôčkami. Vďaka ultratenkej a ľahkej integrovanej štruktúre poskytuje stabilný stredne presný lineárny pohyb s presnosťou opakovania ±0,02 mm. Ako cenovo výhodná alternatíva k tradičnej kombinácii „valec + externé vedenie“ výrazne znižuje náklady na vybavenie pri zachovaní spoľahlivého prevádzkového výkonu. Ideálny pre všeobecnú automatizovanú manipuláciu a scenáre štandardnej presnej montáže, je to preferované základné riešenie lineárneho pohonu pre hromadné automatizované výrobné linky.

Základná štruktúra a pracovný princíp

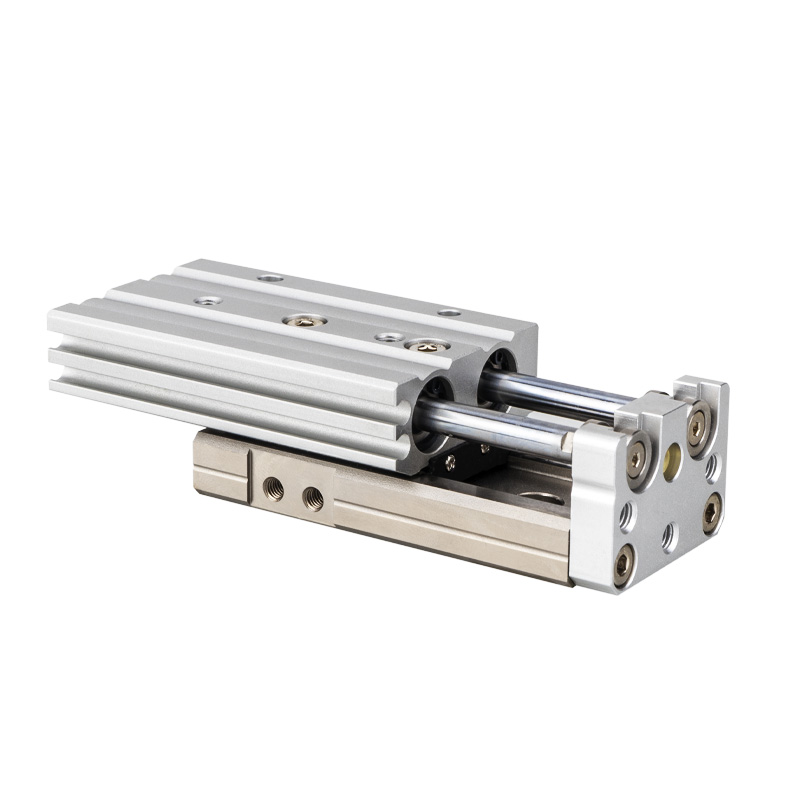

     -- Dvojpiestový dvojčinný pohon: Vybavený dvojpiestovou konštrukciou, ktorá poskytuje dvojnásobný výstupný ťah jednovalcových šmýkačiek s rovnakou veľkosťou vŕtania. Zabezpečuje synchrónny a stabilný lineárny pohyb s nulovým výkyvom alebo vychýlením pri vysokofrekvenčnej cyklickej prevádzke.

     -- Recirkulačná guľová vodiaca koľajnica: Prijíma dizajn bez predpätého recirkulačného guľôčkového vedenia, vyznačuje sa plynulým pohybom pri nízkej záťaži a nízkymi výrobnými nákladmi. Zachováva stabilnú presnosť opakovaného polohovania ± 0,02 mm a plne spĺňa požiadavky na automatizáciu so strednou presnosťou.

     -- Ultratenké a ľahké integrované telo: Integrovaná konštrukcia valca a posuvného stola je o 10 % nižšia na výšku a o 22 % ľahšia ako séria MXS, čím sa realizuje kompaktnejšie usporiadanie inštalácie pre zariadenia s obmedzeným priestorom.

     -- Flexibilná trojstranná montáž: Podporuje spodnú, bočnú a axiálnu trojsmernú fixáciu s prednastavenými presnými polohovacími otvormi pre kolíky. Zjednodušuje inštaláciu a polohovanie na mieste a zlepšuje celkovú efektivitu montáže.

     -- Zabudovaný dizajn magnetickej indukcie: Štandardný vnútorný magnetický krúžok s vyhradenými bočnými montážnymi drážkami pre magnetické spínače série D-M9□ a A93. Dizajn zapustenej montáže zabraňuje štrukturálnemu rušeniu a zaisťuje stabilnú spätnú väzbu signálu polohy.

 Kompletné pravidlo kódovania modelu

   1. Príklad modelu: MXQ16-50AS-M9BW

   2. Referenčný príklad štandardnej objednávky

     -- MXQ20-75A-FR-M9NL: Vŕtanie 20 mm, zdvih 75 mm, dvojité nastavenie zdvihu, axiálne potrubie, magnetický spínač PNP s dĺžkou vodiča 3 m

Všeobecné základné technické špecifikácie

Referenčná tabuľka výstupnej sily a zaťaženia (@0,5 MPa, horizontálna inštalácia)

Poznámka: Nosnosť klesá s dlhším zdvihom a vyššou prevádzkovou rýchlosťou; bezpečnostný faktor ≥2; vertikálne zaťaženie vyžaduje overenie prípustného krútiaceho momentu

Aplikačné scenáre a porovnanie výberu produktov

   1. Prioritné aplikačné scenáre pre sériu MXQ

     --  Všeobecná automatizovaná manipulácia: Ideálne pre cyklický prenos malých elektronických súčiastok, terminálov, plastových komponentov a ľahkých modulárnych prípravkov so štandardnými požiadavkami na presnosť.

     -- Nákladovo citlivé automatizačné projekty: Ako cenovo výhodná alternatíva k vysoko presnému radu MXS znižuje celkové náklady na vybavenie o viac ako 30 % pri zachovaní stabilného základného výkonu.

     -- Ultra-kompaktné rozloženie priestoru: Vyznačuje sa menšou výškou tela a nižšou hmotnosťou ako šmykľavky MXS, čím šetrí vertikálny inštalačný priestor pre vysoko kompaktné automatizované zariadenia.

     -- Stredne presná prevádzka s ľahkým zaťažením: Ideálne pre pracovné podmienky s požiadavkou na polohovanie ±0,02 mm a bez požiadaviek na vysokú tuhosť alebo vysoký krútiaci moment.

     -- Vysokofrekvenčné cyklovanie s krátkym zdvihom: Spoľahlivé pre dlhodobú opakovanú prevádzku s krátkym zdvihom 10 ~ 50 mm, čím účinne nahrádza tradičné kombinácie deleného valca a vonkajšieho vedenia.

   2.MXQ vs MXS vs MXH | Porovnanie základnej tabuľky SMC Slide Table

Kľúčové body profesionálneho výberu

     -- Zhoda veľkosti otvoru: Vyberte vhodnú veľkosť otvoru podľa hmotnosti obrobku a smeru inštalácie. Ovládajte horizontálne zaťaženie v rozmedzí 50 % menovitej hodnoty a vertikálne zaťaženie v rozmedzí 25 % menovitej hodnoty, aby ste zabezpečili stabilnú dlhodobú prevádzku.

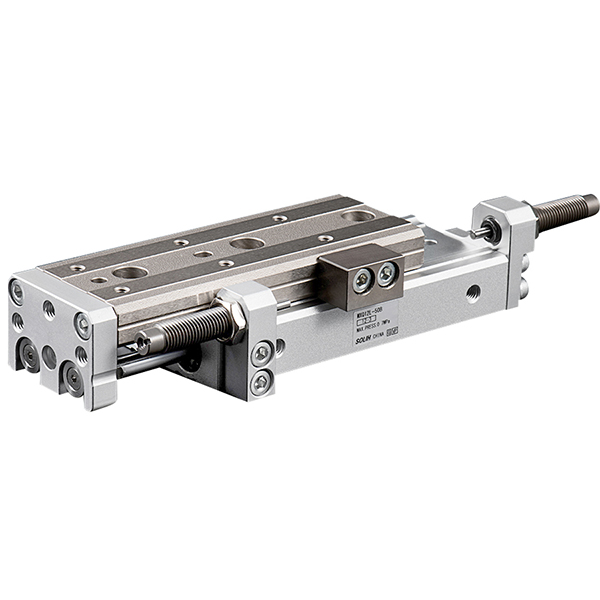

     -- Výber zdvihu a rezervácia marže: Pri výbere modelu rezervujte 5~10 mm okraj zdvihu. Ak sa vyžaduje presná kalibrácia zdvihu, použite príponu jemného nastavenia AS/AT/A (orezanie 0~5 mm).

     -- Flexibilný výber montáže: Spodná montáž pre horizontálnu manipuláciu s materiálom; bočná montáž pre bočnú pevnú inštaláciu; axiálna montáž pre stohovanie osi Z a viacvrstvovú montáž zariadení.

     -- Optimalizácia konfigurácie vyrovnávacej pamäte: Štandardný gumený nárazník pre konvenčnú nízkorýchlostnú prevádzku. Keď prevádzková rýchlosť prekročí 300 mm/s alebo hmotnosť nákladu presiahne 5 kg, nainštalujte voliteľný hydraulický nárazník (neplatí pre model MXQ6).

     -- Konfigurácia detekcie polohy: Kompatibilné s magnetickými spínačmi M9B/M9N/A93. Obojstranné zabudované drážky podporujú inštaláciu s dvojitým prepínačom, aby sa realizovala presná spätná väzba signálu na mieste vysunutia/zatiahnutia.

Zhrnutie jednej vety

     Ekonomický pneumatický posuvný stôl radu SOLH MXQ využíva ľahké recirkulačné guľôčkové vedenie a integrovanú štruktúru s dvoma piestami, vyznačujúce sa ultraľahkým tenkým telom, stabilnou strednou presnosťou ± 0,02 mm a nízkou cenou, čo slúži ako najlepšia nákladovo efektívna náhrada za tradičné kombinácie vodiacich valcov pre všeobecnú priemyselnú automatizáciu a ľahko presnú montáž.
