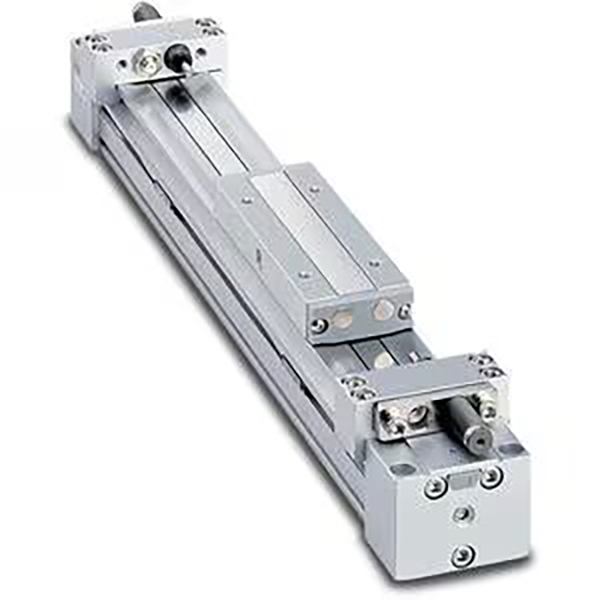

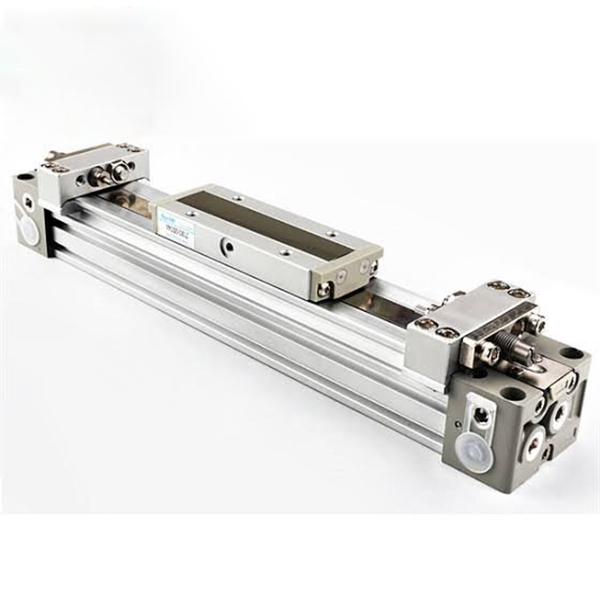

Mechanicky spojený bezpiestnicový valec radu MY1B | Základný typ

Značka: SOLH by Richge Technology

Prehľad produktov

     Séria SOLH MY1B je klasický mechanicky spojený bezpístnicový valec určený pre aplikácie lineárneho pohonu s ultra dlhým zdvihom. Prijatie vnútorného tlakového tesniaceho pásu a vonkajšej prachotesnej konštrukcie pásu eliminuje tradičné predlžovanie tyče, čím sa dosahuje inštalačná dĺžka takmer rovnajúca sa skutočnému zdvihu a šetrí viac ako 50 % inštalačného priestoru v porovnaní s konvenčnými valcami spojovacích tyčí. Pokrýva veľkosti otvorov od φ10 do φ100 mm a maximálny zdvih 5000 mm, poskytuje stabilný lineárny pohyb strednej rýchlosti a stredného zaťaženia. Ide o optimálne a nákladovo efektívne riešenie pre prepravu materiálu na veľké vzdialenosti, premiestňovanie staníc a tlačenie/ťahanie obrobkov vo všeobecných automatizačných zariadeniach.

Umiestnenie jadra a štrukturálne prvky

• Mechanický kĺb bez tyče: Integrovaná konštrukcia piestu a posuvného stola bez vysúvacej piestnej tyče. Vnútorný tesniaci pás udržuje tlak vzduchu, zatiaľ čo vonkajší prachotesný pás poskytuje plnú ochranu. Celková dĺžka sa rovná zdvihu, čím sa dosahuje extrémne vysoké využitie priestoru pre scenáre s obmedzenou montážou.

• Integrovaný posuvný stolík s vysokou tuhosťou: Posuvný stôl je pevne spojený s piestom a vyznačuje sa vynikajúcou odolnosťou proti ohybovému momentu. Záťaže možno priamo namontovať na posuvný stôl bez dodatočných vodiacich konštrukcií pre ľahké aplikácie, čo zjednodušuje mechanickú konštrukciu a montáž.

• 4-cestné potrubie a ľahká modernizácia: Optimalizovaná hlava valcov podporuje štvorsmerné potrubie (predné/zadné/bočné/spodné), čo umožňuje prispôsobenie smeru potrubia na mieste pre flexibilné usporiadanie. Vylepšená konštrukcia karosérie valca znižuje hmotnosť o 17 % pri modeloch φ25/32/40 v porovnaní so starými verziami, čím sa znižuje celkové zaťaženie zariadenia.

• Štandardný nastaviteľný vzduchový vankúš: Zabudované nastaviteľné vzduchové tlmiče na oboch koncoch účinne absorbujú prevádzkové nárazy a znižujú hlučnosť chodu pre stabilnú prevádzku pri stredných rýchlostiach. Vonkajšie hydraulické nárazníky sú voliteľné, aby sa prispôsobili vysokorýchlostným a vysoko zaťaženým pracovným podmienkam.

• Bezolejová a dlhá životnosť: Štandardný dizajn bezolejovej prevádzky sa prispôsobuje čistému priemyselnému prostrediu a všeobecným automatizovaným výrobným linkám. Tesniaci pás odolný voči opotrebovaniu zaisťuje dlhotrvajúcu prevádzku s nízkymi nákladmi na údržbu.

• Jednoduchá inštalácia magnetického spínača: Vopred vyhradené montážne drážky na prednej a protiľahlej strane valca umožňujú priamu prednú inštaláciu magnetických spínačov série D-M9, čo umožňuje pohodlnú detekciu signálu polohy a flexibilnú elektrickú integráciu.

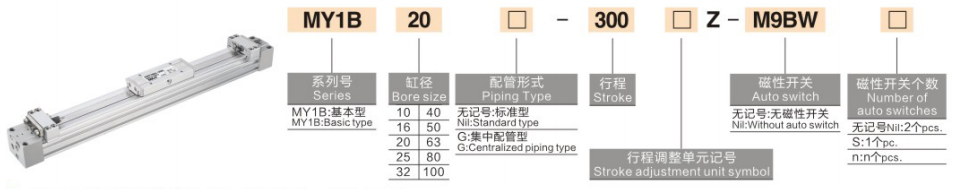

Kompletné pravidlo kódovania modelu

Príklady modelov: MY1B25-500Z | MY1B40-800AZ

Referenčné príklady štandardných objednávok

• MY1B25-500Z: vŕtanie 25 mm, zdvih 500 mm, štandardný obojstranný vzduchový vankúš

• MY1B40-800AZ: vŕtanie 40 mm, zdvih 800 mm, vzduchový vankúš + dvojstranné nastavovacie skrutky zdvihu

Základné technické špecifikácie (20℃ štandardný stav)

1 Základné všeobecné špecifikácie

• Prevádzkový režim: Dvojčinný mechanický pohon kĺbov

• Pracovná kvapalina: Stlačený vzduch (k dispozícii je aj bezolejová prevádzka)

• Teplota okolia: 5~60 ℃ (bez mrazivého prostredia)

• Rozsah pracovného tlaku: 0,1 až 0,8 MPa; Dôkazný tlak: 1,2 MPa

• Prevádzková rýchlosť piestu: 100~1000mm/s (so štandardným vzduchovým vankúšom); 100~1500mm/s (s externým hydraulickým nárazníkom)

• Tolerancia mŕtvice: ≤1000 mm zdvih: ±1,8 mm; Zdvih 1001~3000 mm: ±2,8 mm

• Režim vyrovnávacej pamäte: Štandardný zabudovaný vzduchový vankúš (Z); voliteľný externý hydraulický nárazník (L/H)

2 Tabuľka kľúčových parametrov výkonu (@0,5 MPa)

Základné pokyny pre konfiguráciu a výber

1 Výber veľkosti otvoru podľa zaťaženia a ťahu

• φ10~φ20 (ľahké zaťaženie): Použiteľné pre záťaž ≤ 8 kg a scenáre s mikro dlhým zdvihom (≤ 1 000 mm), ideálne pre prenos elektronických zariadení a malých automatických zariadení.

• φ25~φ40 (stredne ľahké zaťaženie): Vhodné pre stredne ľahké zaťaženie 12 ~ 30 kg a konvenčnú prevádzku s dlhým zdvihom 1 000 ~ 2 000 mm, široko používané pri tlačení montážnej linky a nakladaní / vykladaní materiálu.

• φ50~φ63 (stredné zaťaženie): Zladené so stredným zaťažením 50 ~ 80 kg a prenášaním ťažkých obrobkov, ideálne pre pohon obrábacích strojov a spracovateľských staníc s dlhým zdvihom.

• φ80~φ100 (Heavy Duty): Navrhnuté pre 130 ~ 200 kg ťažké zaťaženie, veľké zariadenia a logistickú manipuláciu na dlhé vzdialenosti, prispôsobenie sa vysokofrekvenčným a ťažkým cyklickým pracovným podmienkam.

2 Výber konfigurácie zdvihu a vyrovnávacej pamäte

• Rozsah zdvihu: Štandardný zdvih pokrýva 100 ~ 2000 mm; rozšírená špecifikácia XB11 podporuje ultra dlhý zdvih až do 5000 mm pre špeciálne požiadavky na jazdu na dlhé vzdialenosti.

• Vzduchový vankúš (Z): Štandardná povinná konfigurácia pre stredne rýchlostnú prevádzku (≤ 1000 mm/s), účinne znižuje koncový náraz a prevádzkový hluk pre stabilný cyklický pohyb.

• Hydraulický nárazník (L/H): Odporúča sa pre vysokorýchlostnú prevádzku (> 1000 mm/s) alebo podmienky s vysokou záťažou (> 50 kg), aby sa dosiahol ultra stabilný pohyb a zníženie hluku.

• Skrutka nastavenia zdvihu (A): Vybavené pre scenáre vyžadujúce presné polohovanie limitov (presnosť ±0,1 mm), podporujúce obojstrannú kalibráciu jemného zdvihu.

3 Pokyny na montáž a potrubie

• Spôsob montáže: Telo valca môže byť pripevnené cez spodné alebo bočné montážne otvory; bremená môžu byť inštalované priamo na integrovanom posuvnom stole bez potreby ďalšej vodiacej konštrukcie pre ľahké aplikácie.

• Flexibilné 4-cestné potrubie: Podporuje prepínanie predného, ​​zadného, ​​bočného a spodného potrubia, čo umožňuje prispôsobenie smeru na mieste rôznym požiadavkám na usporiadanie zariadení.

• Inštalácia magnetického spínača: Vyhradené obojstranné montážne drážky kompatibilné so spínačmi série D-M9B/D-M9N, realizujúce flexibilnú a presnú spätnú väzbu polohy zdvihu.

Typické scenáre priemyselných aplikácií

• Prenos materiálu s ultra dlhým zdvihom: Ideálne pre tlačenie a ťahanie na 1 ~ 5 m na dlhé vzdialenosti v elektronických, potravinových a baliacich montážnych linkách s priestorovo úspornou inštaláciou a vysokorýchlostnou stabilnou prevádzkou.

• Vybavenie Otváranie/zatváranie dverí a krytu: Používa sa na pohon telesa dverí s dlhým zdvihom veľkých obrábacích strojov a automatizovaných zariadení, s kompaktnou štruktúrou a spoľahlivým výkonom cyklickej prevádzky.

• Ťažký posun obrobku: Vhodné pre 30 ~ 200 kg ťažkých obrobkov s dlhým zdvihom v automobilovom a mechanickom spracovateľskom priemysle, poskytuje vysokú tuhosť a vynikajúcu odolnosť proti ohybovému momentu.

• Polohovanie a doprava montážnej linky: Používa sa na polohovanie s dlhým zdvihom a cyklické tlačenie výrobných liniek so štandardným dizajnom vzduchového vankúša na zníženie hluku a nárazu počas vysokofrekvenčnej prevádzky štart-stop.

• Zariadenia na automatizáciu na zákazku: Univerzálne riešenie lineárneho pohonu s dlhým zdvihom pre rôzne neštandardné automatizované stanice, zvlášť vhodné pre priestorovo obmedzené a nákladovo citlivé automatizačné projekty.

Sprievodca rýchlym výberom v troch krokoch

• Potvrdenie veľkosti otvoru: Vypočítajte požadovaný ťah na základe hmotnosti nákladu s bezpečnostným faktorom ≥1,5. Odporúčané pravidlá výberu: ≤8kg → φ20; 12~30kg → φ40; 50~80kg → φ63; >100kg → φ80/100.

• Potvrdenie špecifikácie zdvihu: Vyberte štandardný zdvih 100 ~ 2000 mm pre bežné požiadavky; vyberte si rozšírenú špecifikáciu XB11 pre ultra dlhý zdvih až do 5000 mm.

• Zhoda funkčnej konfigurácie: Použite štandardný vzduchový vankúš (Z) na prevádzku pri strednej rýchlosti; upgrade na hydraulický nárazník (L/H) pre vysokorýchlostné alebo vysoko zaťažené pracovné podmienky; pridajte nastavovaciu skrutku zdvihu (A) pre presné požiadavky na polohovanie limitov.
