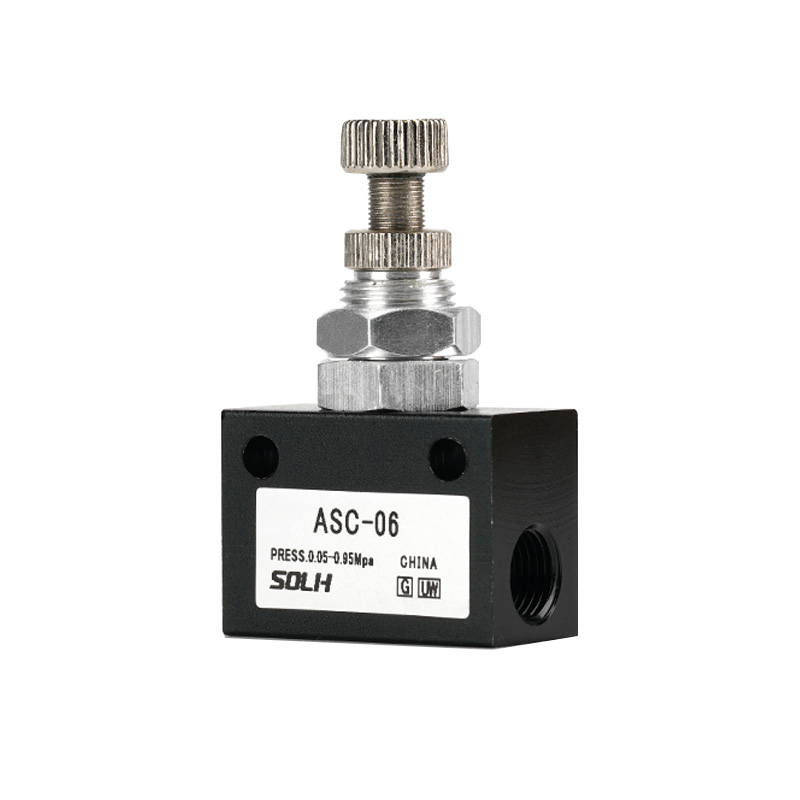

Jednocestný škrtiaci ventil série ASC | Pneumatický regulačný ventil otáčok z hliníkovej zliatiny

Značka: SOLH by Richge Technology | Univerzálny štandardný pneumatický ventil na reguláciu prietoku AirTAC

1. Prehľad produktu

     Séria SOLH ASC je acenovo výhodný radový jednosmerný škrtiaci ventil z hliníkovej zliatiny široko používaný na čínskom pneumatickom trhu. Vyznačuje sa rovnakými základnými pneumatickými funkciami ako séria AS, ale využíva odolnejšiu závitovú in-line inštalačnú štruktúru s celohliníkovým štvorcovým telom. Navrhnutý pre štandardnú reguláciu otáčok valca, realizuje voľné nasávanie vzduchu dopredu a presné ovládanie škrtenia výfuku. S kompaktnou konštrukciou, stabilným nastavením a univerzálnymi špecifikáciami závitu je to hlavné ekonomické riešenie riadenia rýchlosti pre všeobecné automatizované pneumatické obvody.

2. Hlavná pracovná funkcia (princíp škrtenia výfuku)

     Ventil ASC sa riadi štandardomlogika riadenia škrtenia výfuku, najspoľahlivejšia metóda regulácie otáčok pneumatického valca:

     • Dopredný prívod vzduchu (predĺženie valca): Zabudovaný spätný ventil sa úplne otvorí, čo umožňuje takmer neobmedzené priame prúdenie vzduchu s nulovou stratou prietoku, čo zaisťuje rýchly a hladký chod valca.

     • Spätný výfuk (zatiahnutie valca): Spätný ventil sa automaticky zatvára. Odpadový vzduch prechádza cez presný ihlový ventil pre nastaviteľné škrtenie, čím sa realizuje presné ovládanie rýchlosti zaťahovania valca.

      •Základná aplikácia: Presné nastavenie rýchlosti vysúvania alebo zasúvania dvojčinných valcov; škrtenie na strane výfuku je najbežnejšie používanou a stabilnou metódou pneumatickej regulácie rýchlosti v priemyselných scenároch.

3. Pravidlá kódovania modelov a špecifikácia vlákna

     Formát kódovania: ASC[veľkostný rad]-[kaliber závitu]+[prípona závitu]

  3.1 Definícia veľkosti a kalibru

     • Séria 100: 06 = G1/8 (PT1/8)

     • Séria 200: 08 = G1/4 (PT1/4) | Najuniverzálnejší mainstreamový model

     • Séria 300: 10 = G3/8 (PT3/8), 15 = G1/2 (PT1/2)

  3.2 Prípona typu závitu

     • Prázdne: Štandardný PT kužeľový závit (predvolené)

     • G: Britský štandardný G paralelný závit

     • T: NPT americký štandardný kužeľový závit

4. Kompletné štandardné špecifikácie a parametre prietoku

5. Základné technické parametre

6. Konštrukčné prvky a pokyny na inštaláciu

     • Integrované štvorcové telo z hliníkovej zliatiny: Kompaktná a ľahká konštrukcia s vysokou konštrukčnou pevnosťou, ktorá sa nedá ľahko deformovať. Prijíma celozávitový in-line dizajn bez vstavaných zasúvacích spojov, ktoré si vyžadujú samostatné potrubné fitingy na pripojenie hadičiek, vyznačujúce sa silnou kompatibilitou a vysokou odolnosťou.

     • Vymazať identifikáciu smeru toku: Šípka štandardného prietoku vyznačená na tele ventilu, ukazuje na stranu valca (smer škrtenia výfuku), aby sa predišlo chybám pri spätnej inštalácii a zabezpečila sa správna logika regulácie rýchlosti.

     • Uzamykateľné antivibračné nastavenie: Vybavený vrchným nastavovacím gombíkom a poistnou maticou. Po nastavení parametra rýchlosti je možné maticu uzamknúť, aby sa zabránilo posunu parametrov spôsobenému vibráciami zariadenia, čím sa udrží dlhodobá stabilná prevádzka.

     • Všesmerová inštalácia: Podporuje inštaláciu s ľubovoľným uhlom bez obmedzenia smeru, prispôsobuje sa rôznym zložitým prostrediam usporiadania potrubí na mieste.

     • Citlivá a presná regulácia: Presné jadro ihlového ventilu zaisťuje plynulé plynulé nastavenie rýchlosti, čím efektívne rieši problémy s chvením valca a nestabilnou rýchlosťou.

7. Rozdiel vo výbere jadra: Séria ASC vs

8. Sprievodca profesionálnym výberom

     • Mikrovalec a malý prietokový okruh: Vyberte siASC100-06 (G1/8), vhodné pre valce s malým priemerom φ12–φ20 a presné mikro pneumatické ovládanie.

     • Štandardné obyčajné valce (najuniverzálnejšie): Vyberte siASC200-08 (G1/4), zodpovedajúce konvenčným valcom φ12–φ40, použiteľné pre väčšinu automatizovaných výrobných liniek, baliacich a upínacích zariadení.

     • Valec s veľkým otvorom a vysoký prietok: Vyberte siASC300-10 (G3/8) /ASC300-15 (G1/2), pre φ50 a vyššie valce s veľkým priemerom a vysokorýchlostné vysokozáťažové pneumatické systémy.

Zhrnutie jednej vety

     Séria SOLH ASC je univerzálna jednosmerná výfuková škrtiaca klapka so závitom z hliníkovej zliatiny, vyznačujúca sa voľným nasávaním a presnou reguláciou rýchlosti výfuku, uzamykateľnou antivibračnou štruktúrou a cenovo výhodným výkonom. Je to preferovaný ekonomický ventil na reguláciu rýchlosti pre štandardný vratný pohyb pneumatického valca, široko kompatibilný s domácimi pneumatickými systémami AirTAC.
